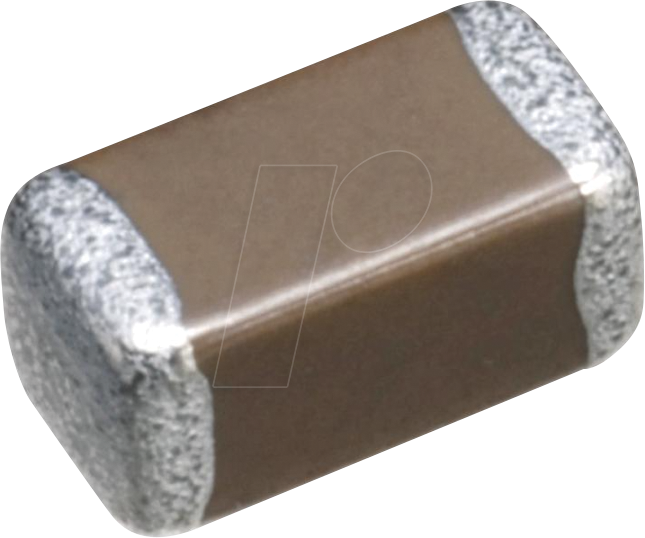

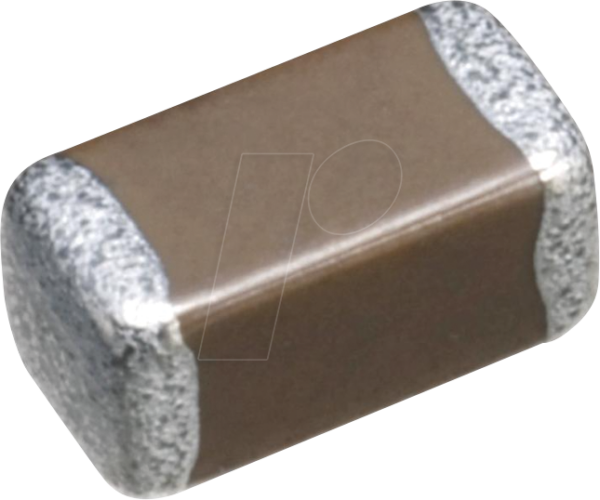

Hochleistungs-MLCC für anspruchsvolle Schaltungen: WAL 0402B683K500 – SMD-Kerko
Der WAL 0402B683K500 – ein monolithischer Keramikkondensator (MLCC) im winzigen 0402-SMD-Format – bietet eine Nennkapazität von 68 Nanofarad (nF) bei einer Betriebsspannung von 50 Volt und einer Toleranz von 10%. Entwickelt für präzise Filter-, Kopplungs- und Entkopplungsanwendungen in modernen elektronischen Geräten, adressiert dieser Kondensator Entwickler, Ingenieure und erfahrene Hobbyisten, die höchste Zuverlässigkeit und stabile Leistung auf kleinstem Raum benötigen.
Optimale Leistung und Zuverlässigkeit im MLCC-Segment
Was unterscheidet den WAL 0402B683K500 von einfacheren Kapazitätslösungen? Die Antwort liegt in seiner fortschrittlichen Keramiktechnologie und der präzisen Fertigung. Im Gegensatz zu herkömmlichen Keramikkondensatoren, die oft stärkeren Kapazitätsdrift mit Temperaturschwankungen und Gleichspannungsbelastungen aufweisen, zeichnet sich dieser MLCC durch seine X7R-Dielektrikumsklasse aus. Diese Klasse garantiert eine außergewöhnlich stabile Kapazität über einen breiten Temperaturbereich von -55°C bis +125°C, mit einer maximalen Abweichung von nur ±15%. Dies ist entscheidend für Schaltungen, bei denen konsistente elektrische Eigenschaften über verschiedene Betriebsbedingungen hinweg unerlässlich sind. Darüber hinaus minimiert die MLCC-Bauweise Parasitäre Effekte wie Induktivitäten und Widerstände, was ihn zu einer idealen Wahl für Hochfrequenzanwendungen und empfindliche Signalpfade macht.
Präzision und Effizienz im 0402-Formfaktor
Die Wahl des 0402-SMD-Gehäuses (entspricht 1.0 x 0.5 mm) ist kein Zufall. Sie ermöglicht eine extrem hohe Packungsdichte auf der Leiterplatte, was für die Miniaturisierung moderner Elektronikgeräte wie Smartphones, Wearables und IoT-Systeme unerlässlich ist. Die präzise Bestückung durch automatisierte Fertigungsprozesse wird durch die standardisierten Abmessungen und die hervorragende Lötbarkeit des WAL 0402B683K500 unterstützt. Dies reduziert Montagefehler und erhöht die Ausbeute in der Produktion.
Technische Spezifikationen und Konstruktion
Der WAL 0402B683K500 ist ein Meisterwerk der Mikroelektronik. Seine Konstruktion basiert auf einer mehrschichtigen Keramikstruktur, bei der alternierende Schichten von Keramikdielektrikum und inneren Elektroden übereinander gestapelt sind. Diese Bauweise ermöglicht die Realisierung hoher Kapazitätswerte in kleinsten Bauformen. Die äußeren Elektroden sorgen für die elektrische Verbindung und die Möglichkeit zur Oberflächenmontage.
Die Vorteile des WAL 0402B683K500 im Detail:
- Hohe Kapazitätsstabilität: Die X7R-Dielektrikumsklasse gewährleistet eine zuverlässige Kapazität über einen erweiterten Temperaturbereich, was für die Signalintegrität unerlässlich ist.
- Kompakter Formfaktor: Das 0402-SMD-Gehäuse ermöglicht eine signifikante Reduzierung der Leiterplattengröße und unterstützt die Miniaturisierung von Geräten.
- Breiter Einsatzbereich: Ideal für Entkopplungsaufgaben, Filterzwecke, Kopplungsanwendungen und Timing-Schaltungen, wo präzise kapazitive Werte benötigt werden.
- Hohe Spannungsfestigkeit: Mit 50V Nennspannung bietet er ausreichend Spielraum für viele gängige Schaltungsdesigns im Niedrig- und Mittelspannungsbereich.
- Präzise Toleranz: Die 10% Toleranz erfüllt die Anforderungen vieler Standardanwendungen, bei denen eine exakte Kapazität nicht immer kritisch ist, aber dennoch eine gute Annäherung erforderlich ist.
- Hervorragende Hochfrequenzeigenschaften: Geringe ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) machen ihn geeignet für den Einsatz in schnellen digitalen und analogen Schaltungen.
- Kosteneffizienz: Die Kombination aus moderater Toleranz und X7R-Charakteristik bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis für Massenproduktionen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Monolithischer Keramikkondensator (MLCC) |
| Herstellerbezeichnung | WAL 0402B683K500 |
| Bauform / Gehäuse | SMD 0402 (Metric: 1005) |
| Nennkapazität | 68 nF (Nanofarad) |
| Toleranz | ±10% |
| Maximale Betriebsspannung | 50 V DC |
| Dielektrikumsklasse | X7R (Temperaturkoeffizient: ±15% über -55°C bis +125°C) |
| Einsatztemperatur | -55°C bis +125°C |
| Bauweise | Mehrschicht-Keramikaufbau mit internen Metall-Elektroden |
| Anwendung | Entkopplung, Filterung, Kopplung, Timing-Schaltungen, Signalintegrität |
| Lötbarkeit | Geeignet für gängige Lötverfahren (Reflow, Wellenlöten) |
| Material | Hochwertiges Keramikdielektrikum und leitfähige Metalle für Elektroden |
Anwendungsgebiete für den WAL 0402B683K500
Der WAL 0402B683K500 ist eine vielseitige Komponente, die in nahezu jedem modernen Elektronikdesign ihren Platz findet. Seine Fähigkeit, hochfrequente Störungen effektiv zu glätten (Entkopplung), macht ihn unverzichtbar in der Nähe von Mikrocontrollern, FPGAs und Speicherbausteinen, um eine stabile Stromversorgung zu gewährleisten und Rauschen zu minimieren. In Audio- und Videoschaltungen wird er für die Durchleitung von AC-Signalen und die Blockierung von DC-Anteilen eingesetzt (Kopplung). Filterdesigns profitieren von seiner präzisen Kapazität zur Frequenzselektion. Selbst in komplexen HF-Modulen oder Mobilkommunikationsgeräten kann er zur Signalaufbereitung und Rauschunterdrückung beitragen, wo seine stabilen elektrischen Eigenschaften auch unter variierenden Umweltbedingungen von Vorteil sind.
Häufig gestellte Fragen (FAQ) zu WAL 0402B683K500 – SMD-Kerko, 0402, 68 nF, 50V, 10%, X7R, MLCC
Was bedeutet die Dielektrikumsklasse X7R?
Die X7R-Klassifizierung gibt an, dass der Kondensator seine Nennkapazität über einen Temperaturbereich von -55°C bis +125°C mit einer maximalen Abweichung von ±15% behält. Dies macht ihn zu einer verlässlichen Wahl für Anwendungen, die eine relativ stabile Kapazität über verschiedene Umgebungsbedingungen hinweg erfordern, im Gegensatz zu Dielektrika wie Y5V, die eine deutlich stärkere Kapazitätsänderung aufweisen.
Ist der WAL 0402B683K500 für Hochfrequenzanwendungen geeignet?
Ja, absolut. MLCCs wie der WAL 0402B683K500 zeichnen sich durch niedrige parasitäre Induktivitäten (ESL) und geringen Serienwiderstand (ESR) aus. Diese Eigenschaften sind entscheidend für effektive Entkopplungs- und Filterfunktionen bei hohen Frequenzen, wo herkömmliche Kondensatoren ihre Leistungseinbußen zeigen würden.
Wie wirkt sich die 10% Toleranz auf die Schaltung aus?
Eine Toleranz von 10% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 10% von den deklarierten 68 nF abweichen kann. Für die meisten allgemeinen Entkopplungs-, Kopplungs- und Filteraufgaben ist diese Toleranz ausreichend. Bei Schaltungen, die eine sehr präzise Kapazität erfordern (z.B. in präzisen Oszillatoren oder Resonanzkreisen), wäre ein Kondensator mit einer engeren Toleranz (z.B. ±5% oder ±2%) vorzuziehen.
Welche Lötverfahren sind für diesen SMD-Kondensator empfohlen?
Der WAL 0402B683K500 ist für Standard-Oberflächenmontage-Lötverfahren konzipiert. Dazu gehören Reflow-Löten, das am häufigsten in der industriellen Fertigung verwendet wird, sowie Wellenlöten. Eine sorgfältige Temperaturkontrolle während des Lötprozesses ist wichtig, um thermische Belastungen zu minimieren und die Integrität des Bauteils zu gewährleisten.
Kann dieser Kondensator in Automotive-Anwendungen eingesetzt werden?
Obwohl der Kondensator für einen weiten Temperaturbereich von -55°C bis +125°C spezifiziert ist, sind Automotive-Anwendungen oft extremen Bedingungen und Vibrationen ausgesetzt, die spezielle Automotive-Qualifizierungen erfordern. Ob dieser spezifische Baustein für Ihre Automotive-Anwendung geeignet ist, hängt von den genauen Automotive-Standards und Ihren spezifischen Anforderungen ab. Für kritische Automotive-Anwendungen sollten Sie stets Produkte mit entsprechender Automotive-Qualifizierung (z.B. AEC-Q200) in Betracht ziehen.
Wie schützt die MLCC-Bauweise vor elektrischen Störungen?
Die MLCC-Bauweise minimiert elektrische und magnetische Felder, die außerhalb des Kondensators strahlen könnten. Gleichzeitig ist sie weniger anfällig für externe Störfelder. Dies ist besonders wichtig in dichten Schaltungen mit vielen empfindlichen Bauteilen, wo eine gegenseitige Beeinflussung minimiert werden muss. Die geringe Induktivität der MLCC-Bauweise sorgt zudem für eine effektive Dämpfung von schnellen Spannungsänderungen.
Warum ist der 0402-Formfaktor so beliebt?
Der 0402-Formfaktor (ca. 1.0 x 0.5 mm) ist aufgrund seiner extremen Kompaktheit der De-facto-Standard für die Miniaturisierung in der modernen Elektronik. Er ermöglicht eine deutliche Reduzierung der Leiterplattenfläche, was zu kleineren, leichteren und kostengünstigeren Geräten führt. Die Automatisierung der Bestückung ist auf diese kleinen Bauteile gut abgestimmt, was hohe Stückzahlen bei gleichzeitig hoher Präzision ermöglicht.
