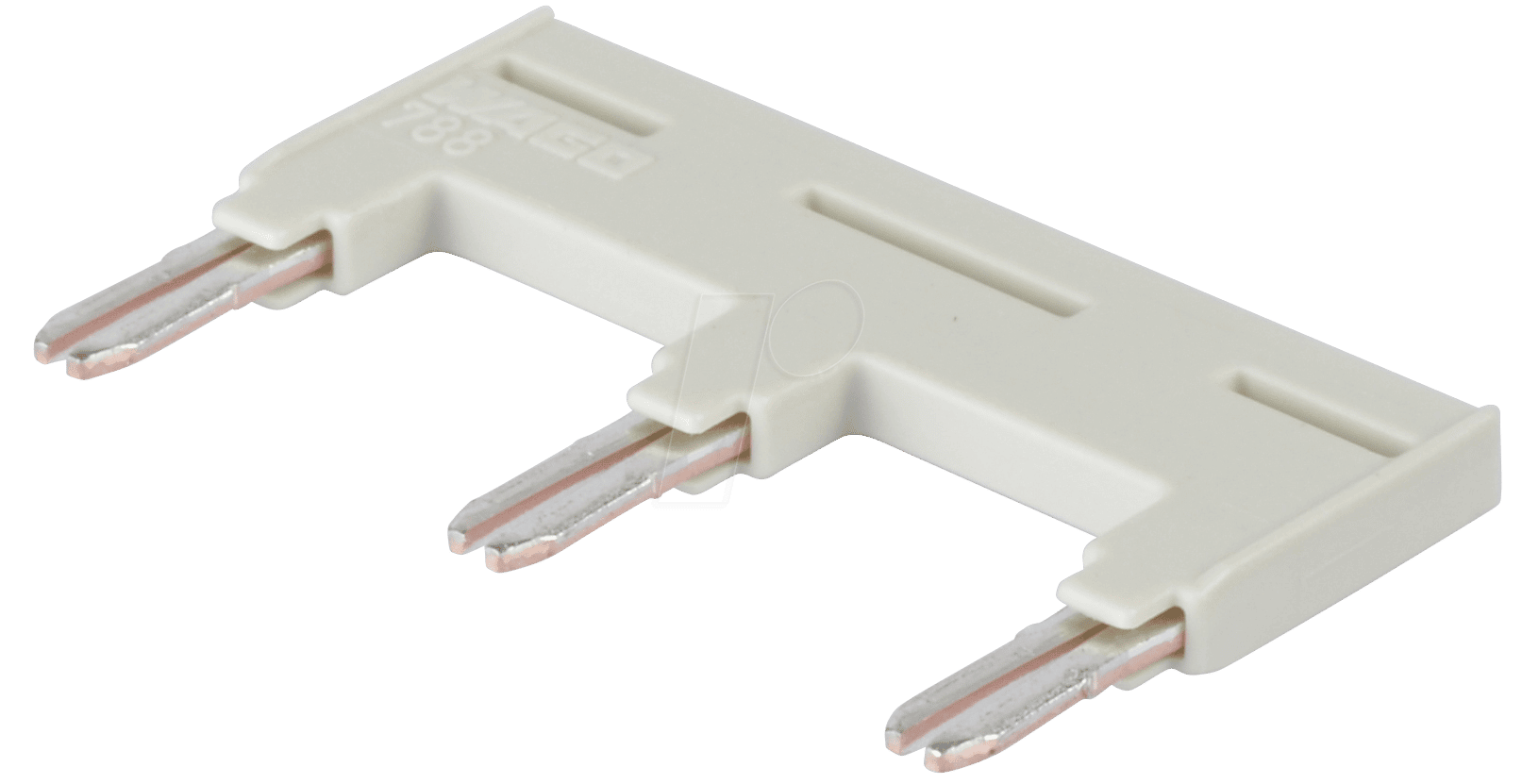

Effiziente Stromverteilung leicht gemacht: Der WAGO 788-114 Brückungskamm
Der WAGO 788-114 ist die ideale Lösung für Elektriker, Anlagenbauer und alle, die eine saubere, sichere und effiziente elektrische Verteilung in Schaltschränken und Verteilerdosen benötigen. Er optimiert die Verlegung und Verbindung von Leitern, reduziert den Zeitaufwand und minimiert das Risiko von Verdrahtungsfehlern, was ihn zu einem unverzichtbaren Werkzeug für professionelle Installationen macht.
Maximale Sicherheit und Zuverlässigkeit
Der isolierte Brückungskamm von WAGO setzt neue Maßstäbe in puncto Sicherheit. Durch seine 3-fache Ausführung und die vollständige Isolation werden Kurzschlüsse vermieden und ein Höchstmaß an Betriebssicherheit gewährleistet. Dies ist entscheidend für die Langlebigkeit Ihrer elektrischen Anlagen und den Schutz vor potenziellen Gefahren.
Präzise Verbindungstechnologie für höchste Ansprüche
WAGO steht weltweit für innovative und zuverlässige Verbindungstechnologien. Der 788-114 Brückungskamm setzt diese Tradition fort, indem er eine präzise und zeitsparende Brückung von Klemmen ermöglicht. Im Gegensatz zu herkömmlichen Lösungen, die oft mühsames Einzelverdrahten erfordern, erlaubt dieser Brückungskamm eine schnelle und fehlerfreie Konfiguration, selbst unter anspruchsvollen Bedingungen.
Vorteile des WAGO 788-114 Brückungskamms
- Zeitersparnis: Deutlich schnellere Installation und Verdrahtung im Vergleich zu Einzelverbindern.
- Fehlerreduktion: Minimiert das Risiko von Verdrahtungsfehlern durch vordefinierte Brückungen.
- Erhöhte Sicherheit: Die vollständige Isolation schützt vor unbeabsichtigtem Kontakt und Kurzschlüssen.
- Platzoptimierung: Ermöglicht eine kompaktere und organisiertere Verdrahtung im Schaltschrank.
- Wiederholgenauigkeit: Sorgt für konsistente und zuverlässige Verbindungen bei jeder Installation.
- Hohe Strombelastbarkeit: Konzipiert für den sicheren Einsatz in anspruchsvollen elektrischen Umgebungen.
- Universelle Kompatibilität: Entwickelt für die nahtlose Integration mit WAGO Klemmen.
Technische Spezifikationen und Materialgüte
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Brückungskamm, isoliert |
| Anzahl der Brücken | 3 |
| Hersteller | WAGO |
| Modellnummer | 788-114 |
| Material Gehäuse | Hochwertiger, UV-beständiger und flammwidriger Kunststoff (Polyamid PA) für Langlebigkeit und Sicherheit. |
| Kontaktmaterial | Verzinnter Kupferlegierung für hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennspannung (IEC/EN) | 400 V |
| Nennstrom (IEC/EN) | 24 A |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Abmessungen (L x B x H) | Ca. 30 mm x 18 mm x 14 mm (variiert je nach Anschluss) |
| Farbe | Grau |
| Schutzart | IP20 (bei ordnungsgemäßem Einsatz) |
| Einsatzbereich | Verteilerdosen, Schaltschränke, Industrieautomation, Hausinstallationen. |
| Konformität | Erfüllt internationale Normen wie IEC/EN 60947-7-1 und UL. |
Optimale Anwendungsszenarien für den WAGO 788-114
Der WAGO 788-114 Brückungskamm, 3-fach, isoliert, ist ein essentieller Bestandteil für die moderne Elektroinstallation. Seine primäre Funktion liegt in der effizienten Zusammenfassung und Verteilung von elektrischen Potenzialen. Typische Einsatzbereiche umfassen:
- Schaltschrankbau: Zur Verdrahtung von Einspeisungen, Leistungsschützen und Steuerklemmen, wo eine parallele Brückung mehrerer Anschlüsse erforderlich ist.
- Verteilungstechnik: In Unterverteilungen zur einfachen und sicheren Brückung von Neutral- und Schutzleitern oder Phasen in Mehrleiter-Systemen.
- Industrieautomation: Zur Vernetzung von Sensoren, Aktoren und Steuerungskomponenten, bei denen eine schnelle und modulare Konfiguration gefragt ist.
- Gebäudetechnik: In Zweckbauten wie Büros, Krankenhäusern oder öffentlichen Einrichtungen, wo höchste Standards an Sicherheit und Zuverlässigkeit gelten.
- Solarenergie- und Photovoltaik-Anlagen: Zur Brückung von DC-Strings oder AC-Verteilungen, wo die sichere Handhabung von Spannungen essenziell ist.
- Maschinenbau: Zur elektrischen Anbindung von Steuerungen und Antrieben, die eine klare und strukturierte Verdrahtung erfordern.
Die Isolierung des Kamms spielt hierbei eine entscheidende Rolle. Sie verhindert ungewollte elektrische Verbindungen zwischen benachbarten Leitern oder Kontaktpunkten und erhöht somit die Sicherheit für Installateur und Endnutzer erheblich. Die 3-fache Ausführung bietet dabei die Flexibilität, drei einzelne Anschlusspunkte mit einer gemeinsamen Brücke zu verbinden, was besonders bei der Verteilung von Phasenleitern oder der Zusammenführung von Signalen von Vorteil ist.
Die technische Überlegenheit der WAGO Verbindungstechnik
Im Vergleich zu traditionellen Verdrahtungsmethoden, die oft auf Schraubklemmen mit einzelnen Drahtanschlüssen basieren, bietet die WAGO Verbindungstechnik signifikante Vorteile. Bei Schraubklemmen kann es über die Zeit zu Vibrationen und thermischer Ausdehnung kommen, was ein Nachziehen der Schrauben erforderlich macht, um einen sicheren Kontakt zu gewährleisten. Dies ist nicht nur zeitaufwendig, sondern birgt auch das Risiko von Installationsfehlern. Der WAGO 788-114 Brückungskamm nutzt die bewährte CAGE CLAMP® Technologie (oder vergleichbare Federkraftklemmen, je nach spezifischer Produktlinie von WAGO), die eine werkzeuglose und dauerhaft sichere Verbindung garantiert. Der Brückungskamm selbst ist präzise gefertigt, um eine optimale Passform in den Klemmen zu gewährleisten und einen geringen Übergangswiderstand zu erzielen. Dies minimiert Energieverluste und die Wärmeentwicklung an den Kontaktstellen, was wiederum die Lebensdauer der gesamten Installation verlängert.
Qualität und Langlebigkeit: Investition in Ihre elektrische Infrastruktur
Die Entscheidung für den WAGO 788-114 Brückungskamm ist eine Investition in die Zuverlässigkeit und Sicherheit Ihrer elektrischen Systeme. Die Auswahl hochwertiger Materialien wie Polyamid für das Gehäuse und verzinnter Kupferlegierung für die Kontakte stellt sicher, dass das Produkt auch unter widrigen Umgebungsbedingungen wie Temperaturschwankungen oder Feuchtigkeit eine konstant hohe Leistung erbringt. Die flammwidrigen Eigenschaften des Gehäusematerials tragen zusätzlich zur Brandsicherheit bei und erfüllen strenge regulatorische Anforderungen. Die präzise Fertigung und das durchdachte Design von WAGO minimieren mechanische Belastungen und garantieren eine einfache Handhabung während der Installation.
Die Bedeutung von Isolation für Ihre Installation
Die Isolation des Brückungskamms ist ein kritischer Sicherheitsaspekt. Sie trennt die elektrisch leitenden Teile des Kamms von der Außenwelt und schützt so vor versehentlichem Berühren. In elektrischen Systemen, insbesondere in Umgebungen mit erhöhten Anforderungen an die Sicherheit wie in Krankenhäusern oder öffentlichen Gebäuden, ist dieser Schutz unerlässlich. Die vollständige Kapselung der Brückungspunkte vermeidet zudem das Risiko von Kriechströmen, die zu unerwünschten Effekten oder sogar zu Bränden führen könnten. Der WAGO 788-114 wurde nach strengen Sicherheitsstandards entwickelt, um genau diese Risiken zu minimieren und Ihnen ein Höchstmaß an Sicherheit zu bieten.
FAQ – Häufig gestellte Fragen zu WAGO 788-114 – Brückungskamm, 3-fach, isoliert
Für welche Klemmentypen ist der WAGO 788-114 Brückungskamm geeignet?
Der WAGO 788-114 Brückungskamm ist primär für die Verwendung mit den 2001er Serie Reihenklemmen von WAGO konzipiert. Es ist jedoch ratsam, die spezifischen Produktinformationen oder das Datenblatt für absolute Kompatibilität mit anderen Klemmenreihen zu prüfen.
Welche Vorteile bietet die 3-fache Ausführung gegenüber einer 2-fach oder 4-fach Ausführung?
Die 3-fache Ausführung bietet eine optimale Balance für viele gängige Verdrahtungsszenarien. Sie ermöglicht beispielsweise die Brückung von drei Phasenleitern, drei Neutralleitern oder die Kombination von Zuleitung und zwei Abgängen, ohne überdimensioniert zu sein oder zu wenig Anschlüsse zu bieten.
Ist der Brückungskamm für den Einsatz im Außenbereich geeignet?
Der WAGO 788-114 Brückungskamm ist für den Einsatz in geschlossenen Systemen wie Schaltschränken oder Verteilerdosen konzipiert. Für den direkten Außeneinsatz sind zusätzliche Schutzmaßnahmen gemäß den jeweiligen Umgebungsbedingungen und Normen erforderlich.
Wie wird der Brückungskamm in die Klemme eingeführt?
Der Brückungskamm wird werkzeuglos in die vorgesehene Brückungskammaufnahme der WAGO Reihenklemmen eingeführt. Ein leichtes Einschieben bis zum spürbaren Einrasten gewährleistet eine sichere und elektrische Verbindung.
Kann der Brückungskamm mehrmals verwendet werden?
Ja, der WAGO 788-114 Brückungskamm ist für eine dauerhafte und wiederholbare Verbindung konzipiert. Bei sachgemäßer Demontage der Klemme kann der Brückungskamm entnommen und in einer neuen Installation wiederverwendet werden.
Welche maximale Stromstärke kann der Brückungskamm sicher leiten?
Der WAGO 788-114 Brückungskamm ist für eine Nennstromstärke von 24 A (gemäß IEC/EN) ausgelegt. Dies ermöglicht den Einsatz in einer Vielzahl von Anwendungen, die typische Stromlasten von Verteilungs- und Anschlussklemmen aufweisen.
Was bedeutet „isoliert“ im Zusammenhang mit diesem Brückungskamm?
„Isoliert“ bedeutet, dass die metallischen Teile des Brückungskamms vollständig von einem Gehäuse aus isolierendem Kunststoff umgeben sind. Dies verhindert versehentliche Berührungen und schützt vor Kurzschlüssen, was die elektrische Sicherheit erheblich erhöht.
