VS-30BQ100 – Ihre Hochleistungs-Schottky-Gleichrichter-Lösung für anspruchsvolle Anwendungen
Sie benötigen eine zuverlässige und effiziente Lösung für die Gleichrichtung in Ihren Elektronikprojekten? Der VS-30BQ100 – ein Hochleistungs-Schottky-Gleichrichter mit 100V Sperrspannung und 3,0A Strombelastbarkeit im kompakten DO-214AB/SMC-Gehäuse – ist die ideale Wahl für Ingenieure, Entwickler und Maker, die höchste Ansprüche an Leistung, Zuverlässigkeit und Energieeffizienz stellen.
Überlegene Leistung dank Schottky-Technologie
Der VS-30BQ100 hebt sich deutlich von Standard-Silizium-Dioden ab. Seine fundamentale Überlegenheit liegt in der Verwendung der Schottky-Barriere-Technologie. Diese ermöglicht eine signifikant niedrigere Flussspannung im Vergleich zu herkömmlichen p-n-Übergangs-Gleichrichtern. Eine niedrigere Flussspannung bedeutet direkt eine geringere Verlustleistung während des Betriebs. Für Ihre Anwendung bedeutet das:
- Höhere Energieeffizienz: Weniger Energie geht als Wärme verloren, was die Gesamteffizienz Ihrer Schaltung erhöht und den Energieverbrauch reduziert. Dies ist besonders kritisch in energiesensiblen Geräten und bei hoher Taktfrequenz.
- Reduzierte Wärmeentwicklung: Die geringere Verlustleistung führt zu einer deutlich reduzierten Wärmeentwicklung. Dies minimiert die Notwendigkeit für aufwändige Kühlkörper und ermöglicht kompaktere Designs.
- Schnellere Schaltgeschwindigkeiten: Schottky-Dioden weisen eine sehr geringe Rückerholzeit auf. Dies macht sie ideal für Hochfrequenzanwendungen wie Schaltnetzteile, Pulsweitenmodulation (PWM) und RF-Schaltungen, wo schnelle Umschaltvorgänge entscheidend sind.
- Verbesserte Leistungsdichte: Durch die Kombination aus hoher Effizienz und geringer Wärmeentwicklung können Sie leistungsfähigere Schaltungen auf kleinerem Raum realisieren.
Präzise Spezifikationen für Verlässlichkeit
Der VS-30BQ100 wurde entwickelt, um den Anforderungen moderner Elektroniksysteme gerecht zu werden. Seine spezifizierten Werte garantieren Stabilität und Langlebigkeit:
- Maximale Sperrspannung (Vrrm): 100V – Bietet ausreichend Spielraum für eine Vielzahl von Anwendungen, auch bei Netzspannungsschwankungen.
- Durchschnittlicher Gleichrichtstrom (Io): 3,0A – Ausreichend für viele gängige Stromversorgungs- und Lastanwendungen.
- Impuls-Spitzstrom (Ifsm): Die hohe Impulsbelastbarkeit stellt sicher, dass der Gleichrichter kurzzeitigen Spitzenströmen standhält, die bei Schalthandlungen auftreten können.
- Maximaler Durchlassstrom (If(AV)): 3,0A – Bietet eine konsistente Stromtragfähigkeit für den Dauerbetrieb.
- Flussspannung (Vf) bei 3,0A: Typischerweise unter 0,6V – Dies unterstreicht die exzellente Effizienz dieser Schottky-Diode.
- Betriebstemperaturbereich: Typischerweise -65°C bis +150°C – Ermöglicht den Einsatz unter anspruchsvollen Umgebungsbedingungen.

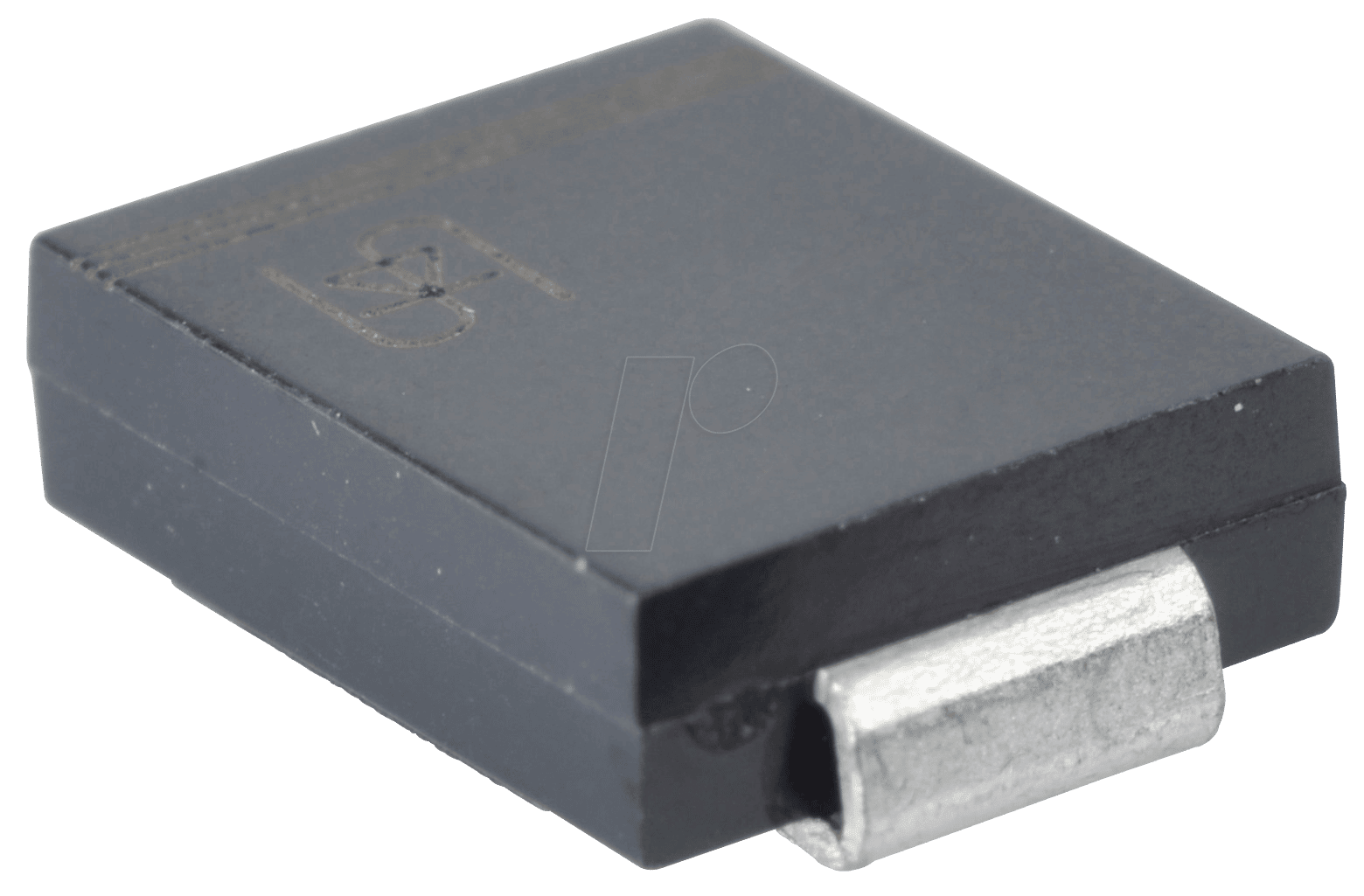

Kompaktes DO-214AB/SMC-Gehäuse – Platzsparend und Robust
Das DO-214AB/SMC-Gehäuse (auch bekannt als SMB-Gehäuse) bietet eine hervorragende Kombination aus geringer Baugröße und mechanischer Robustheit. Diese Gehäuseform ist weit verbreitet und erleichtert die Integration in gedruckte Schaltungen (PCBs).
- Kompakte Abmessungen: Ermöglicht hohe Packungsdichte auf der Platine, ideal für platzbeschränkte Designs.
- Oberflächenmontage (SMT): Optimiert für automatisierte Bestückungsprozesse, was die Herstellungskosten senkt und die Produktionsgeschwindigkeit erhöht.
- Gute thermische Eigenschaften: Obwohl die Schottky-Technologie die Wärmeentwicklung reduziert, unterstützt das SMC-Gehäuse eine effektive Wärmeableitung.
- Mechanische Stabilität: Das Gehäuse schützt die empfindliche Halbleiterstruktur vor physischen Belastungen während des Transports und Betriebs.
Anwendungsbereiche: Wo der VS-30BQ100 glänzt
Die herausragenden Eigenschaften des VS-30BQ100 machen ihn zu einer universell einsetzbaren Komponente in einer breiten Palette von Elektronikanwendungen. Seine Effizienz und Schnelligkeit sind besonders gefragt in:
- Schaltnetzteilen (SMPS): Als Ausgangsgleichrichter in hocheffizienten Netzteilen für Computer, Unterhaltungselektronik und industrielle Steuerungen.
- DC/DC-Wandlern: Zur Gleichrichtung in verschiedenen Topologien von DC/DC-Wandlern, wo eine schnelle Schaltfrequenz und geringe Verluste kritisch sind.
- Freilaufdioden: In induktiven Lastkreisen, um Spannungsspitzen beim Abschalten der Last zu kompensieren und Komponenten zu schützen.
- Verpolungsschutz: Als einfacher und effizienter Schutz gegen falsche Polarität bei der Stromversorgung.
- HF-Anwendungen: In Detektoren, Mischern und anderen Hochfrequenzschaltungen, wo schnelle Reaktionszeiten gefragt sind.
- Batterieladesystemen: Zur effizienten Gleichrichtung und Ladung von Batterien, wo Energieverluste minimiert werden sollen.
- Industrielle Automatisierung: In Steuerungen, Sensorik und Aktorik, wo Zuverlässigkeit und Effizienz im Vordergrund stehen.
| Merkmal | Beschreibung / Spezifikation |
|---|---|
| Produkttyp | Hochleistungs-Schottky-Gleichrichter |
| Modellnummer | VS-30BQ100 |
| Maximale Sperrspannung (Vrrm) | 100 V |
| Maximaler Gleichrichtstrom (If(AV)) | 3,0 A |
| Gehäusetyp | DO-214AB / SMC |
| Flussspannung (Vf) bei 3.0A | < 0.6 V (typisch) |
| Betriebstemperaturbereich | -65 °C bis +150 °C |
| Schaltgeschwindigkeit | Sehr schnell (geringe Rückerholzeit) |
| Verlustleistung | Signifikant geringer als bei Standard-Silizium-Gleichrichtern |
| Herstellungstechnologie | Schottky-Barriere-Technologie |
| Montageart | Oberflächenmontage (SMT) |
| Typische Anwendungen | Schaltnetzteile, DC/DC-Wandler, Freilaufdioden, HF-Schaltungen |
Häufig gestellte Fragen zu VS-30BQ100 – Hochleistungs-Schottky-Gleichrichter, 100V, 3,0 A, DO-214AB/SMC
Was ist der Hauptvorteil eines Schottky-Gleichrichters gegenüber einem Standard-Silizium-Gleichrichter?
Der Hauptvorteil eines Schottky-Gleichrichters, wie des VS-30BQ100, liegt in seiner deutlich niedrigeren Flussspannung (Vf) und seiner sehr schnellen Schaltgeschwindigkeit. Dies führt zu einer höheren Energieeffizienz, geringerer Wärmeentwicklung und besseren Leistung in Hochfrequenzanwendungen im Vergleich zu Standard-Silizium-Gleichrichtern.
Ist das DO-214AB/SMC-Gehäuse für Hochtemperatur-Anwendungen geeignet?
Ja, das DO-214AB/SMC-Gehäuse bietet einen breiten Betriebstemperaturbereich von -65°C bis +150°C. In Kombination mit der geringen Wärmeentwicklung durch die Schottky-Technologie ist der VS-30BQ100 gut für Umgebungen mit erhöhten Temperaturen geeignet, vorausgesetzt, die thermischen Ableitungsanforderungen sind erfüllt.
Kann der VS-30BQ100 in Schaltnetzteilen verwendet werden, die mit hohen Frequenzen arbeiten?
Absolut. Die exzellente Schaltgeschwindigkeit und die geringe Rückerholzeit des VS-30BQ100 machen ihn zur idealen Wahl für die Gleichrichtung in Hochfrequenz-Schaltnetzteilen (SMPS) und DC/DC-Wandlern, wo schnelle Schaltvorgänge für die Effizienz und Leistung entscheidend sind.
Wie unterscheidet sich die Strombelastbarkeit des VS-30BQ100 von anderen Komponenten?
Der VS-30BQ100 bietet eine kontinuierliche Gleichrichtstrombelastbarkeit von 3,0 Ampere. Dies ist ein solider Wert für viele gängige Stromversorgungs- und Lastanwendungen. Für Anwendungen, die höhere Ströme erfordern, müssten mehrere Einheiten parallel geschaltet oder eine andere Komponente mit höherer Stromtragfähigkeit gewählt werden.
Welche Art von Schutz kann der VS-30BQ100 bieten?
Der VS-30BQ100 eignet sich hervorragend als Verpolungsschutz. Er lässt Strom nur in einer Richtung fließen und verhindert so Schäden an der nachgeschalteten Elektronik, falls die Stromversorgung versehentlich falsch angeschlossen wird.
Benötige ich spezielle Kühlmaßnahmen für den VS-30BQ100?
Aufgrund seiner hohen Effizienz und der geringen Verlustleistung benötigt der VS-30BQ100 in vielen Anwendungen keine aufwändigen Kühlkörper. Eine gute Leiterplattenlayout-Praxis, die eine ausreichende Kupferfläche für die Wärmeableitung bietet, ist jedoch immer empfehlenswert, insbesondere bei Dauerbetrieb unter Last oder in Gehäusen mit eingeschränkter Luftzirkulation.
Ist die 100V Sperrspannung ausreichend für Netzspannungsanwendungen?
Die maximale Sperrspannung von 100V ist für viele Niederspannungsanwendungen und für die Gleichrichtung von Sekundärseiten-Spannungen in Schaltnetzteilen mehr als ausreichend. Für die primäre Gleichrichtung von Netzspannung (z.B. 230V AC) wären höhere Sperrspannungen erforderlich.
