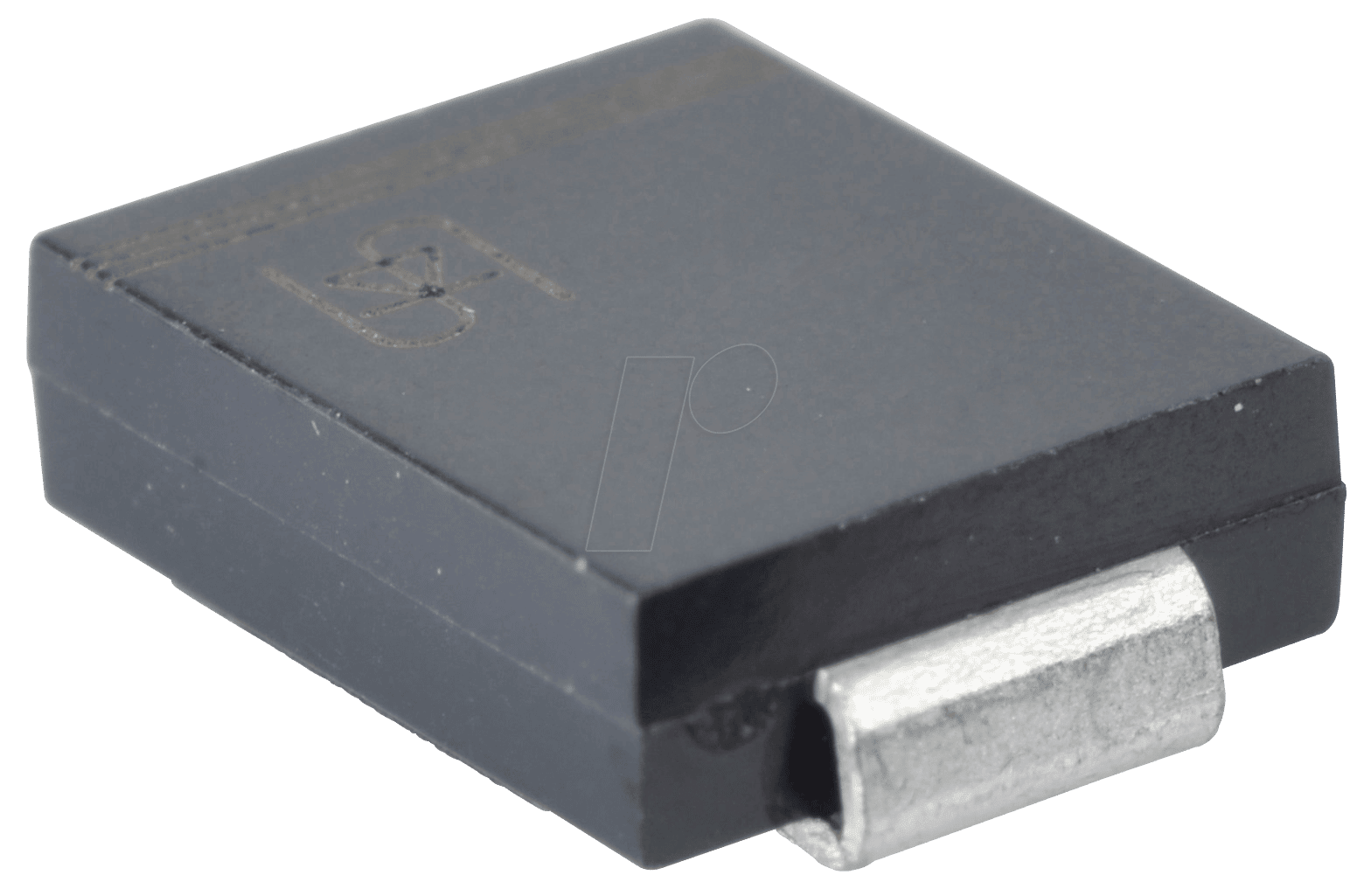

Leistungsstarke Gleichrichtung für anspruchsvolle Anwendungen: Der VS-30BQ060 Schottky-Gleichrichter
Suchen Sie nach einer zuverlässigen und effizienten Lösung zur Stromgleichrichtung, die den Anforderungen moderner Elektronik gerecht wird? Der VS-30BQ060 – Hochleistungs-Schottky-Gleichrichter, 60V, 3,0 A, DO-214AB/SMC ist die ideale Komponente für Ingenieure und Entwickler, die eine geringe Durchlassspannung, schnelle Schaltzeiten und hohe Zuverlässigkeit benötigen. Dieses Bauteil ist speziell konzipiert, um Energieverluste zu minimieren und die Effizienz in Netzteilen, Schaltreglern, Frequenzumrichtern und vielen anderen Leistungselektronik-Anwendungen zu maximieren.
Vorteile des VS-30BQ060 Schottky-Gleichrichters
Der VS-30BQ060 setzt neue Maßstäbe in puncto Leistung und Effizienz im Vergleich zu herkömmlichen Silizium-Gleichrichtern. Seine fortschrittliche Schottky-Technologie ermöglicht einen deutlich geringeren Spannungsabfall über dem Bauteil, was zu einer Reduzierung der Verlustleistung und damit zu einer verbesserten Energieeffizienz führt. Dies ist besonders kritisch in Anwendungen, bei denen jede Watt zählt und die Wärmeentwicklung minimiert werden muss. Die schnelle Sperrverzögerungszeit minimiert unerwünschte Schaltverluste und ermöglicht den Einsatz in Hochfrequenzanwendungen, wo herkömmliche Dioden an ihre Grenzen stoßen würden. Die robuste Bauweise im DO-214AB/SMC-Gehäuse gewährleistet eine hohe mechanische Stabilität und eine zuverlässige Wärmeabfuhr, was die Langlebigkeit und Betriebssicherheit des Systems erhöht.
Hervorragende Performance und Effizienz
- Geringe Durchlassspannung: Die charakteristische niedrige Durchlassspannung von Schottky-Dioden, wie sie beim VS-30BQ060 zum Einsatz kommt, reduziert die Energieverluste erheblich. Dies führt zu einer höheren Gesamteffizienz des Stromversorgungssystems.
- Schnelle Schaltzeiten: Die quasi nicht vorhandene Sperrverzögerungszeit (reverse recovery time) ermöglicht schnelle Schaltvorgänge. Dies ist essenziell für den Einsatz in pulsweitenmodulierten (PWM) Schaltnetzteilen und anderen Hochfrequenzanwendungen, wo Effizienz und Reaktionsgeschwindigkeit entscheidend sind.
- Hohe Stromtragfähigkeit: Mit einer Nennstromstärke von 3,0 A ist dieser Gleichrichter bestens gerüstet für eine Vielzahl von Anwendungen, von kleinen Konsumerelektronikgeräten bis hin zu anspruchsvolleren industriellen Stromversorgungen.
- Robuste Spannungsfestigkeit: Eine maximale Sperrspannung von 60V bietet ausreichende Reserven für eine breite Palette von Netzspannungs- und Niederspannungsanwendungen und gewährleistet einen sicheren Betrieb auch unter wechselnden Lastbedingungen.
- Kompaktes Gehäuse: Das DO-214AB/SMC-Gehäuse (Surface Mount Device) ermöglicht eine einfache Bestückung auf Leiterplatten und spart wertvollen Platz in kompakten Designs. Es bietet zudem eine gute thermische Anbindung für die Wärmeableitung.
Anwendungsbereiche des VS-30BQ060
Der VS-30BQ060 ist eine äußerst vielseitige Komponente, die in zahlreichen elektronischen Schaltungen ihren Einsatz findet. Seine einzigartigen Eigenschaften machen ihn zur bevorzugten Wahl für:
- Schaltnetzteile (SMPS): Als Ausgangsgleichrichter in SMPS minimiert er die Verluste und erhöht die Effizienz, was zu kleineren und leichteren Netzteilen führt.
- DC-DC-Wandler: In verschiedenen Topologien von DC-DC-Wandlern optimiert er die Energieübertragung und reduziert die Wärmeentwicklung.
- Batterieladegeräte: Sorgt für eine effiziente und schonende Ladung von Batterien durch präzise Gleichrichtung.
- Verpolungsschutzschaltungen: Schützt empfindliche Elektronik vor Schäden durch falsche Polung der Stromversorgung.
- Freilaufdioden: In induktiven Lastkreisen, wie z.B. Relaisspulen oder Motoren, unterdrückt er Spannungsspitzen.
- Industrielle Steuerungen: Bietet zuverlässige Gleichrichtung in Steuerungs- und Automatisierungssystemen.
- Automobil-Elektronik: Seine Robustheit und Effizienz machen ihn geeignet für den Einsatz in anspruchsvollen Umgebungen im Fahrzeug.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Typ | Hochleistungs-Schottky-Gleichrichter |
| Modellnummer | VS-30BQ060 |
| Maximale Sperrspannung (Vrrm) | 60 V |
| Durchschnittlicher Gleichstrom (Io) | 3,0 A |
| Gehäuseform | DO-214AB / SMC |
| Typische Durchlassspannung (Vf) bei 3A | < 0.5 V (typisch, spezifischer Wert abhängig von Strom und Temperatur, repräsentiert erhebliche Effizienzsteigerung gegenüber Standard-Dioden) |
| Schnelle Sperrverzögerungszeit | Nahezu Null (charakteristisch für Schottky-Dioden, entscheidend für hohe Schaltfrequenzen) |
| Betriebstemperaturbereich | -55 °C bis +150 °C (breiter Bereich für vielfältige Umgebungsbedingungen) |
| Materialien und Aufbau | Halbleitermaterial basierend auf fortschrittlicher Schottky-Technologie, hermetisch versiegeltes Gehäuse für höchste Zuverlässigkeit und Schutz vor Umwelteinflüssen. Die Oberflächenmontage-Technologie des SMC-Gehäuses ermöglicht eine exzellente thermische Kopplung an die Leiterplatte zur effizienten Wärmeabfuhr. |
| Zulassungen und Standards | Konform mit relevanten industriellen Standards für Leistungshalbleiter, geeignet für anspruchsvolle kommerzielle und industrielle Anwendungen. (Spezifische Zulassungen bitte dem Datenblatt entnehmen). |
FAQ – Häufig gestellte Fragen zu VS-30BQ060 – Hochleistungs-Schottky-Gleichrichter, 60V, 3,0 A, DO-214AB/SMC
Was ist der Hauptvorteil eines Schottky-Gleichrichters wie des VS-30BQ060 gegenüber einem herkömmlichen Silizium-Gleichrichter?
Der entscheidende Vorteil liegt in der deutlich geringeren Durchlassspannung (Forward Voltage Drop) von Schottky-Gleichrichtern. Dies führt zu geringeren Energieverlusten in Form von Wärme, was die Gesamteffizienz von Stromversorgungen und Schaltkreisen erhöht. Zudem weisen sie praktisch keine Sperrverzögerungszeit auf, was sie ideal für Hochfrequenzanwendungen macht.
In welchen Anwendungen ist der VS-30BQ060 besonders empfehlenswert?
Der VS-30BQ060 eignet sich hervorragend für Schaltnetzteile (SMPS), DC-DC-Wandler, Batterieladegeräte, Verpolungsschutzschaltungen und als Freilaufdiode in induktiven Lasten. Seine hohe Effizienz und Schnelligkeit machen ihn zur ersten Wahl, wenn Energieverluste minimiert und hohe Schaltfrequenzen erreicht werden müssen.
Was bedeutet die Angabe DO-214AB/SMC für das Gehäuse?
DO-214AB ist die JEDEC-Standardbezeichnung für ein Oberflächenmontagegehäuse (SMD), das auch unter der Bezeichnung SMC bekannt ist. Dieses Gehäuseformat ist kompakt und ermöglicht eine einfache Bestückung auf Leiterplatten (PCB). Es bietet zudem eine gute thermische Anbindung zur Leiterplatte, was für die Wärmeabfuhr bei Leistungskomponenten entscheidend ist.
Wie unterscheidet sich die Stromtragfähigkeit des VS-30BQ060 von anderen Schottky-Dioden?
Mit einer Nennstromstärke von 3,0 A bietet der VS-30BQ060 eine solide Stromtragfähigkeit für viele gängige Leistungselektronikanwendungen. Es gibt sowohl Schottky-Dioden mit geringerer als auch mit höherer Strombelastbarkeit, aber 3,0 A stellen eine gute Balance für eine breite Anwendungsbasis dar.
Welche Rolle spielt die Sperrspannung von 60V?
Die maximale Sperrspannung von 60V gibt an, welche umgekehrte Spannung die Diode im gesperrten Zustand sicher aushalten kann, ohne durchzuschlagen. 60V bieten eine gute Marge für die meisten Netzteil- und Niederspannungsanwendungen, bei denen die Eingangsspannungen typischerweise unterhalb dieses Wertes liegen.
Kann der VS-30BQ060 in extremen Temperaturen eingesetzt werden?
Der VS-30BQ060 ist für einen weiten Betriebstemperaturbereich von -55 °C bis +150 °C ausgelegt. Dies macht ihn auch für anspruchsvolle Umgebungsbedingungen geeignet, wie sie beispielsweise in der Automobilindustrie oder in industriellen Umgebungen vorkommen können.
Sind zusätzliche Kühlmaßnahmen für den VS-30BQ060 erforderlich?
Ob zusätzliche Kühlmaßnahmen erforderlich sind, hängt von der spezifischen Anwendung, der Umgebungstemperatur und der tatsächlichen Verlustleistung ab. Aufgrund der geringen Durchlassspannung sind die Verluste des VS-30BQ060 generell gering. Das SMC-Gehäuse ist für eine gute thermische Kopplung zur Leiterplatte ausgelegt. Bei höheren Strombelastungen oder in schlecht belüfteten Umgebungen können jedoch zusätzliche Kühlkörper oder eine optimierte Leiterplattengestaltung zur Wärmeableitung ratsam sein. Die genauen thermischen Anforderungen sind dem Datenblatt des Herstellers zu entnehmen.
