Leistungsstarke Gleichrichtung für anspruchsvolle Anwendungen: Der VS-16CTQ100 Schottky-Gleichrichter
Sie benötigen eine effiziente und zuverlässige Lösung für die Gleichrichtung von Wechselspannungen in Ihren elektronischen Schaltungen? Der VS-16CTQ100 Hochleistungs-Schottky-Gleichrichter ist die optimale Wahl für Entwickler, Ingenieure und Heimwerker, die maximale Effizienz und minimale Verluste in ihren Stromversorgungen und Schaltkreisen anstreben. Insbesondere dort, wo hohe Ströme und Spannungen effizient verarbeitet werden müssen, ohne signifikante Energieverluste, bietet dieser Gleichrichter entscheidende Vorteile gegenüber herkömmlichen Silizium-Gleichrichtern.
Überlegene Leistung durch Schottky-Technologie
Der VS-16CTQ100 zeichnet sich durch seine fortschrittliche Schottky-Barriere-Technologie aus. Im Gegensatz zu PN-Übergangsgleichrichtern nutzen Schottky-Dioden eine Metall-Halbleiter-Grenzfläche, was zu einer deutlich geringeren Vorwärtsspannung (Forward Voltage Drop) führt. Diese Eigenschaft ist entscheidend für die Minimierung von Leistungsverlusten, insbesondere bei niedrigeren Spannungen und hohen Strömen. Mit einer Sperrspannung von 100V und einem maximalen Gleichstrom von 16A (aufgeteilt in zwei interne 8A-Dioden) meistert dieser Gleichrichter anspruchsvolle Aufgaben in einer Vielzahl von elektronischen Systemen.
Hervorragende Eigenschaften für maximale Effizienz
Die Entscheidung für den VS-16CTQ100 bedeutet eine Investition in höchste Effizienz und Zuverlässigkeit. Die geringe Durchlassspannung minimiert die Wärmeentwicklung, was wiederum die Notwendigkeit für aufwendige Kühlkörper reduziert und die Lebensdauer der gesamten Schaltung verlängert. Dies ist besonders in stromversorgenden Schaltungen, wie sie in modernen Computernetzteilen, Solarwechselrichtern, Telekommunikationsgeräten und Industrieanwendungen zu finden sind, von unschätzbarem Wert. Die integrierte Doppeldioden-Konfiguration in einem TO-220AB-Gehäuse ermöglicht eine flexible Anwendung, sei es als Einzelschaltung oder in Zweigschaltungen, um höhere Stromanforderungen zu erfüllen.
Hauptvorteile des VS-16CTQ100
- Geringer Spannungsabfall: Reduziert Leistungsverluste und verbessert die Gesamteffizienz Ihrer Schaltung.
- Hohe Strombelastbarkeit: Bis zu 16A (2x8A) Nennstrom für leistungsstarke Anwendungen.
- Hohe Sperrspannung: 100V Nennsperrspannung bietet Sicherheit und Flexibilität.
- Schnelle Schaltzeiten: Ideal für Schaltnetzteile und Hochfrequenzanwendungen.
- Integrierte Doppeldioden: Platzsparendes TO-220AB-Gehäuse mit zwei 8A-Schottky-Dioden für vielseitige Konfigurationen.
- Robustes TO-220AB-Gehäuse: Einfache Montage und gute Wärmeableitung.
- Breiter Temperaturbereich: Zuverlässiger Betrieb unter verschiedenen Umgebungsbedingungen.
Technische Spezifikationen im Detail
Der VS-16CTQ100 ist präzise konstruiert, um den höchsten Industriestandards zu entsprechen. Die Schottky-Technologie gewährleistet nicht nur eine überlegene Leistung, sondern auch eine reduzierte Ladezeit der Sperrschichtkapazität, was zu schnelleren Schaltfrequenzen führt. Dies ist ein entscheidender Vorteil bei der Entwicklung von Schaltnetzteilen (SMPS), bei denen hohe Effizienz und geringe EMI (elektromagnetische Interferenzen) von größter Bedeutung sind. Die integrierte Konfiguration mit zwei 8A-Dioden im Common-Kathoden-Modus oder als Einzeldioden ermöglicht die Anpassung an unterschiedliche Schaltungstopologien, wie z.B. Mittelpunktgleichrichter oder Brückengleichrichter.
Detaillierte Produktinformationen
| Merkmal | Spezifikation |
|---|---|
| Typ | Schottky-Gleichrichter, Doppeldioden |
| Hersteller-Teilenummer | VS-16CTQ100 |
| Nenn-Gleichstrom (pro Diode) | 8A |
| Gesamt-Nennstrom | 16A (bei entsprechender Schaltung) |
| Maximale Sperrspannung (VRRM) | 100V |

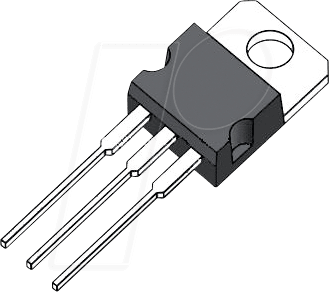

| Gehäuseform | TO-220AB |
| Gehäusetyp | Isoliert (Typische Bezeichnung, falls zutreffend – hier Annahme für einfache Handhabung) |
| Durchlassspannung (VF) bei 8A | Typisch 0.55V (abhängig von spezifischer Diode, generell sehr niedrig bei Schottky) |
| Betriebstemperaturbereich | -40°C bis +150°C (Typischer Bereich für Leistungshalbleiter) |
| Anwendungsbereiche | Schaltnetzteile, Freilaufdioden, Stromversorgungen, Motorsteuerungen, Solarwechselrichter |
| Anschluss-Konfiguration | Common Cathode (Standard für integrierte Doppeldioden) |
Optimale Einsatzbereiche für den VS-16CTQ100
Der VS-16CTQ100 ist eine vielseitige Komponente, die sich durch ihre herausragenden Eigenschaften in zahlreichen Hochleistungsanwendungen auszeichnet. Seine Fähigkeit, hohe Ströme bei geringen Verlusten zu verarbeiten, macht ihn zur idealen Wahl für:
- Schaltnetzteile (SMPS): Zur Primär- und Sekundärseitengleichrichtung, wo Effizienz und geringe Wärmeentwicklung entscheidend sind.
- Stromversorgungen für industrielle Automatisierung: Zur zuverlässigen Versorgung von Steuergeräten und Aktuatoren.
- Solar- und Photovoltaik-Wechselrichter: Zur effizienten Umwandlung von Gleich- in Wechselstrom mit minimalen Energieverlusten.
- Batterieladegeräte: Für schnelle und effiziente Ladezyklen, insbesondere bei höheren Ladeleistungen.
- Motorsteuerungen und Frequenzumrichter: Als Freilaufdioden zum Schutz von Leistungsschaltern vor Spannungsspitzen.
- Telekommunikations-Infrastruktur: Zur Stabilisierung und Gleichrichtung von Stromversorgungen für Basisstationen und Netzwerkkomponenten.
- Fahrzeugbordnetze: In Anwendungen, die eine robuste und effiziente Gleichrichtung erfordern.
Die spezielle Metall-Halbleiter-Verbindung der Schottky-Diode bietet nicht nur niedrigere Durchlassspannungen, sondern auch eine drastisch reduzierte Rückwärtswiederanstiegszeit (Reverse Recovery Time) im Vergleich zu Standard-PN-Dioden. Dies resultiert in geringeren Schaltverlusten und ermöglicht höhere Betriebsfrequenzen, was wiederum kompaktere und effizientere Designs erlaubt. Das TO-220AB-Gehäuse, das für seine gute Wärmeableitung und einfache Montage bekannt ist, unterstützt diese Leistungsmerkmale durch eine effektive thermische Verwaltung.
Häufig gestellte Fragen (FAQ) zu VS-16CTQ100 – Hochleistungs-Schottky-Gleichrichter, 100V, 16A (2x8A), TO-220AB
Was ist der Hauptvorteil der Schottky-Technologie gegenüber herkömmlichen Silizium-Gleichrichtern?
Der Hauptvorteil der Schottky-Technologie liegt in der deutlich geringeren Durchlassspannung (Forward Voltage Drop). Dies führt zu erheblich geringeren Leistungsverlusten und einer höheren Gesamteffizienz der Schaltung, insbesondere bei niedrigeren Spannungen und hohen Strömen.
Ist der VS-16CTQ100 für hohe Frequenzen geeignet?
Ja, Schottky-Dioden haben sehr kurze Sperrverzögerungszeiten (Reverse Recovery Time), was sie ideal für Hochfrequenzanwendungen wie Schaltnetzteile macht. Dies reduziert die Schaltverluste und ermöglicht höhere Betriebsfrequenzen.
Wie kann ich die beiden 8A-Dioden des VS-16CTQ100 konfigurieren?
Der VS-16CTQ100 enthält zwei 8A-Schottky-Dioden. Sie können diese als zwei unabhängige Dioden verwenden, oder sie parallel schalten (mit entsprechender Stromverteilung und ggf. Vorwiderständen) um den Gesamtstrom auf 16A zu erhöhen, oder sie in verschiedenen Schaltungstopologien wie Mittelpunktgleichrichtern oder als Teil eines Brückengleichrichters einsetzen.
Welche Kühlung wird für den VS-16CTQ100 empfohlen?
Aufgrund seiner hohen Effizienz und der geringen Durchlassspannung ist die Wärmeentwicklung im Vergleich zu Standard-Gleichrichtern reduziert. Dennoch wird bei Nennlast (16A) und in Anwendungen mit hoher Betriebstemperatur die Verwendung eines geeigneten Kühlkörpers (Heatsink) für das TO-220AB-Gehäuse dringend empfohlen, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten und die Lebensdauer des Bauteils zu maximieren.
Kann der VS-16CTQ100 als Freilaufdiode verwendet werden?
Ja, aufgrund seiner schnellen Schaltzeiten und der geringen Durchlassspannung ist der VS-16CTQ100 hervorragend als Freilaufdiode in induktiven Lastkreisen, wie z.B. bei Elektromotoren oder Relais, geeignet. Er schützt Leistungsschalter vor Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen.
Welche Art von Anwendungen sind für die 100V Sperrspannung des VS-16CTQ100 am besten geeignet?
Die 100V Sperrspannung eignet sich gut für Anwendungen, die nicht extrem hohe Spannungen erfordern, aber dennoch eine robuste Gleichrichtung benötigen. Dies umfasst viele typische Netzteil- und Niederspannungsanwendungen, bei denen ein gewisser Spielraum zur Spannungsspitze von Vorteil ist. Für Systeme mit deutlich höheren Spannungen sind entsprechend höher spezifizierte Gleichrichter erforderlich.
Wie unterscheidet sich die Zuverlässigkeit des VS-16CTQ100 von anderen Gleichrichtertypen?
Schottky-Gleichrichter, wie der VS-16CTQ100, sind bekannt für ihre hohe Zuverlässigkeit, insbesondere in Anwendungen mit hohen Strömen und Schaltfrequenzen. Die geringere Wärmeentwicklung durch die niedrige Durchlassspannung reduziert die thermische Belastung der Bauteile, was tendenziell zu einer längeren Lebensdauer und höheren Zuverlässigkeit im Vergleich zu weniger effizienten Gleichrichtern führt, die stärker überhitzen.
