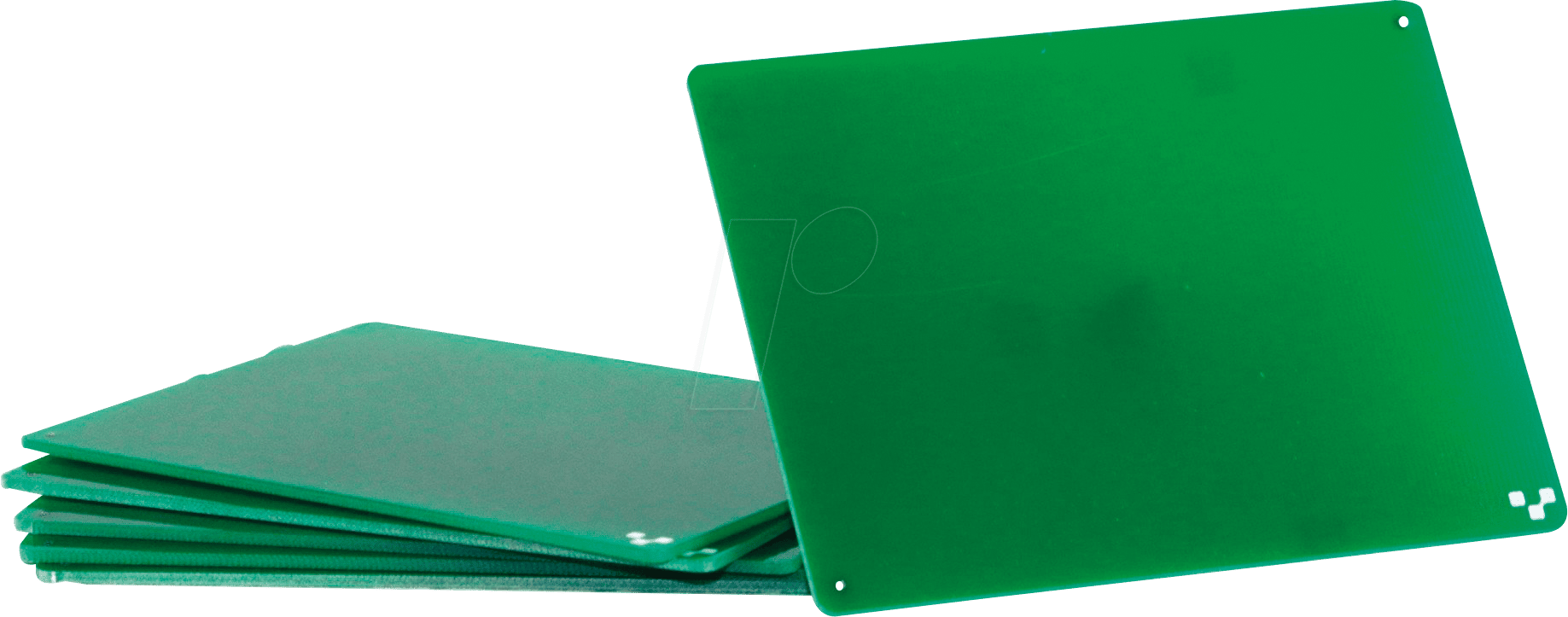

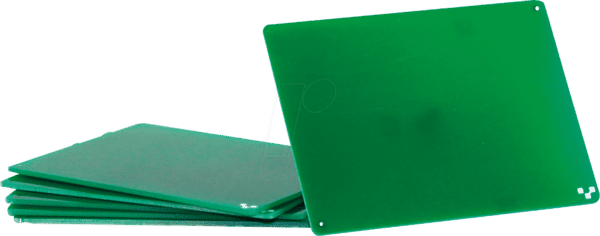

Hochwertige Leiterplatten für anspruchsvolle Elektronikprojekte: VOLTERA 1000068
Sie benötigen zuverlässige und präzise gefertigte Leiterplatten für Ihre Prototypen, Kleinserien oder anspruchsvollen Elektronikentwicklungen? Die VOLTERA 1000068 Voltera Leiterplatte (PCB) mit den Abmessungen 101,6 x 76,2 mm aus FR4-Material ist die ideale Lösung für Ingenieure, Maker und Hobbyisten, die Wert auf Qualität, Langlebigkeit und einfache Verarbeitung legen. Diese Leiterplatte bietet eine exzellente Basis für Ihre komplexesten Schaltungsdesigns und stellt sicher, dass Ihre elektronischen Komponenten sicher und funktionsfähig verbunden werden.
Warum VOLTERA 1000068 die überlegene Wahl ist
Im Gegensatz zu Standard-Leiterplatten, die oft Kompromisse bei Materialqualität oder Toleranzen eingehen, zeichnet sich die VOLTERA 1000068 durch konsistente Performance und hohe Zuverlässigkeit aus. Das sorgfältig ausgewählte FR4-Substrat bietet eine hervorragende elektrische Isolation und mechanische Stabilität, was essenziell für die Langlebigkeit Ihrer Elektronik ist. Die präzisen Abmessungen und die hohe Qualität der Kupferbahnen ermöglichen eine einfache und fehlerfreie Bestückung, egal ob manuell oder automatisiert.
Eigenschaften und Vorteile der VOLTERA 1000068
Diese Leiterplatte wurde entwickelt, um den Anforderungen moderner Elektronikprojekte gerecht zu werden. Die Auswahl an hochwertigen Materialien und die sorgfältige Fertigung stellen sicher, dass Sie eine Plattform erhalten, die Ihre Erwartungen übertrifft:
- Hervorragende elektrische Eigenschaften: Das FR4-Substrat sorgt für eine geringe Dielektrizitätskonstante und einen geringen Verlustfaktor, was zu einer effizienten Signalübertragung führt, selbst bei höheren Frequenzen. Dies ist entscheidend für die Integrität Ihrer Schaltung und die Vermeidung von Signalreflexionen.
- Mechanische Robustheit: Die Dicke und Steifigkeit des FR4-Materials gewährleisten, dass die Leiterplatte auch unter mechanischer Belastung stabil bleibt. Dies schützt empfindliche Lötstellen und Komponenten vor Beschädigungen.
- Vielseitige Anwendungsmöglichkeiten: Ob für digitale Schaltungen, analoge Systeme, Leistungselektronik oder Sensoranwendungen – die VOLTERA 1000068 ist ein universell einsetzbares Substrat für eine breite Palette von Projekten.
- Optimierte Größe: Die Abmessungen von 101,6 x 76,2 mm (entspricht 4 x 3 Zoll) sind ein gängiges Format, das eine gute Balance zwischen Bauraum für Komponenten und Handhabbarkeit bietet. Dies erleichtert die Integration in Gehäuse und reduziert den Platzbedarf.
- Kompatibilität mit gängigen Fertigungsprozessen: Die Oberflächenveredelung der Kupferbahnen ist auf eine einfache Lötbarkeit ausgelegt, was sowohl für manuelle Lötprozesse als auch für Reflow-Löten optimiert ist. Dies minimiert das Risiko von kalten Lötstellen und verbessert die Ausbeute bei der Bestückung.
Detaillierte Produktspezifikationen und Materialanalyse
Die VOLTERA 1000068 ist mehr als nur eine Platine; sie ist das Fundament Ihrer elektronischen Innovationen. Die detaillierte Analyse der Materialien und Konstruktionsmerkmale offenbart, warum sie die bevorzugte Wahl für anspruchsvolle Anwendungen ist.
| Merkmal | Beschreibung |
|---|---|
| Substratmaterial | FR4 (Flammenhemmendes Epoxidharzglasgewebe). Dieses Material bietet eine ausgezeichnete Balance aus mechanischen, thermischen und elektrischen Eigenschaften, die für die meisten Elektronikanwendungen unerlässlich sind. |
| Dimensionen (B x L) | 101,6 mm x 76,2 mm (4 x 3 Zoll). Dieses standardisierte Format ermöglicht eine einfache Integration in viele Gehäuse und Schaltschränke. |
| Kupferdicke (Standard) | Üblicherweise 1 oz/ft² (ca. 35 µm) für die Innen- und Außenlagen. Dies ist ausreichend für die meisten Anwendungen und bietet eine gute Leitfähigkeit bei gleichzeitig guter Lötbarkeit. |
| Lagenanzahl | Diese Bezeichnung bezieht sich in der Regel auf einlagige (Single-Layer) oder doppelseitige (Double-Layer) Leiterplatten, wobei die VOLTERA 1000068 typischerweise eine doppelseitige Ausführung darstellt, um eine höhere Verdrahtungsdichte zu ermöglichen. |
| Oberflächenveredelung | Typischerweise HAL (Hot Air Leveling) oder ENIG (Electroless Nickel Immersion Gold). HAL bietet eine gute Lötbarkeit und Kosteneffizienz, während ENIG eine exzellente Planheit und Korrosionsbeständigkeit für anspruchsvolle Anwendungen bietet. Die genaue Spezifikation kann variieren, aber beide sind optimiert für zuverlässige Lötverbindungen. |
| Isolationswiderstand | Die hohe Qualität des FR4-Substrats gewährleistet einen sehr hohen Isolationswiderstand (typischerweise > 10 GΩ), was für die Vermeidung von Kriechströmen und Leckagen unerlässlich ist. |
| Temperaturbeständigkeit | FR4-Materialien sind bis zu einer Betriebstemperatur von ca. 130°C (Tg ~130-140°C) stabil, was eine breite Palette von Umgebungsbedingungen abdeckt. |
| Dielektrische Stärke | Hohe dielektrische Stärke (oft > 20 kV/mm) schützt vor Durchschlägen, auch bei höheren Spannungen. |
Einsatzgebiete und Anwendungsfelder
Die VOLTERA 1000068 Leiterplatten sind eine ausgezeichnete Wahl für eine Vielzahl von Projekten und Branchen, wo Zuverlässigkeit und Präzision von höchster Bedeutung sind. Die vielseitigen Eigenschaften dieses FR4-Substrats machen es zu einem integralen Bestandteil für:
- Prototyping und Produktentwicklung: Ideal für die schnelle Erstellung von Funktionsmustern und die Validierung von Schaltungsdesigns.
- Kleinserienfertigung: Bietet eine kosteneffiziente und qualitativ hochwertige Lösung für die Produktion überschaubarer Stückzahlen.
- Industrielle Steuerungen: Robustheit und Zuverlässigkeit sind hier entscheidend für den Dauerbetrieb unter anspruchsvollen Bedingungen.
- Automotive-Anwendungen: Widerstandsfähigkeit gegenüber Vibrationen und Temperaturschwankungen macht sie für den Einsatz im Fahrzeug geeignet.
- IoT-Geräte: Kompaktheit und gute elektrische Eigenschaften sind wichtig für die Entwicklung energieeffizienter und leistungsfähiger vernetzter Geräte.
- Labor- und Messtechnik: Präzision in der Signalübertragung ist für genaue Messergebnisse unerlässlich.
- Hobby- und Maker-Projekte: Bietet eine professionelle Basis für ambitionierte Elektronikprojekte, die über einfache Schaltungen hinausgehen.
Die Vorteile von FR4 als Material
FR4 ist aufgrund seiner herausragenden Eigenschaften zum Standardmaterial in der Leiterplattenherstellung geworden. Es handelt sich um ein Verbundmaterial, das aus Glasfasergewebe besteht, das mit einem Epoxidharz getränkt und unter Hitze und Druck ausgehärtet wird. Diese Kombination verleiht der Leiterplatte:
- Hohe mechanische Festigkeit: FR4 ist widerstandsfähig gegen Bruch und Verbiegung, was die strukturelle Integrität des elektronischen Geräts gewährleistet.
- Gute elektrische Isolation: Das Epoxidharz fungiert als hervorragender Isolator, der kurze Schaltkreise und unerwünschte Signalübergänge verhindert.
- Flammwidrige Eigenschaften: Wie der Name „Flammenhemmendes Epoxidharz“ andeutet, ist FR4 so konzipiert, dass es im Brandfall das Feuer eindämmt oder erlischt, was die Sicherheit elektronischer Geräte erhöht.
- Gute thermische Stabilität: FR4 behält seine Eigenschaften über einen weiten Temperaturbereich bei, was es für viele Umgebungsbedingungen geeignet macht.
- Kosteneffizienz: Im Vergleich zu Hochleistungsmaterialien bietet FR4 ein hervorragendes Preis-Leistungs-Verhältnis, ohne dabei signifikante Kompromisse bei der Leistung einzugehen.
Umgang und Verarbeitung der VOLTERA 1000068
Die Handhabung und Verarbeitung der VOLTERA 1000068 ist unkompliziert und entspricht den gängigen Praktiken in der Elektronikfertigung. Die präzise gefertigten Kupferbahnen und die glatte Oberfläche der Oberflächenveredelung unterstützen einen reibungslosen Bestückungsprozess.
- Bestückung: Ob durch manuelle Lötung mit einer Lötstation oder durch automatisierte Verfahren wie Reflow-Löten oder Wellenlöten – die Leiterplatte ist für beide Methoden optimiert. Die klaren Lötpads erleichtern das präzise Platzieren von Bauteilen.
- Bohren und Fräsen: Bei Bedarf können zusätzliche Bohrungen oder Fräsungen mit Standardwerkzeugen vorgenommen werden. Die mechanische Stabilität des FR4-Materials verhindert hierbei ein Ausbrechen oder Reißen.
- Schutz: Für Anwendungen, die besonderen Schutz vor Umwelteinflüssen wie Feuchtigkeit, Staub oder chemischen Substanzen erfordern, kann die fertige Schaltung mit einem geeigneten Schutzlack (Conformal Coating) versehen werden. Die Oberflächenbeschaffenheit der VOLTERA 1000068 ist dafür gut geeignet.
FAQ – Häufig gestellte Fragen zu VOLTERA 1000068 – Voltera Leiterplatten (PCB), 101,6 x 76,2 mm, FR4
Was sind die Hauptvorteile der Verwendung einer FR4-Leiterplatte?
FR4-Leiterplatten bieten eine hervorragende Kombination aus mechanischer Stabilität, elektrischer Isolation, Flammwidrigkeit und Kosteneffizienz. Sie sind das Rückgrat für die meisten elektronischen Geräte, da sie eine zuverlässige und langlebige Basis für die Verdrahtung von Komponenten darstellen.
Sind diese Leiterplatten für Hochfrequenzanwendungen geeignet?
Für typische Hochfrequenzanwendungen, die sehr spezifische Impedanzkontrolle und geringe Signalverluste erfordern, sind spezielle Materialien wie Rogers oder Teflon oft besser geeignet. FR4 bietet jedoch für viele gängige HF-Schaltungen im Amateurfunk, Hobbybereich oder bei bestimmten industriellen Anwendungen ausreichende Leistung.
Wie ist die Lötbarkeit der VOLTERA 1000068?
Die Lötbarkeit ist exzellent, insbesondere wenn eine HAL- oder ENIG-Oberflächenveredelung vorhanden ist. Diese Veredelungen schützen das Kupfer vor Oxidation und gewährleisten eine gute Benetzbarkeit durch das Lot, was zu starken und zuverlässigen Lötverbindungen führt.
Kann ich diese Leiterplatte selbst bearbeiten, z.B. schneiden oder bohren?
Ja, die VOLTERA 1000068 kann mit Standardwerkzeugen für Leiterplattenbearbeitung geschnitten und gebohrt werden. Es ist jedoch ratsam, geeignete Schutzmaßnahmen zu ergreifen, da feiner Staub entstehen kann.
Wie werden die Leiterplatten verpackt, um Transportschäden zu vermeiden?
Die Leiterplatten werden typischerweise in antistatischen Beuteln verpackt, um sie vor elektrostatischer Entladung zu schützen. Anschließend werden sie in stabilen Kartons mit schützenden Einlagen versendet, um mechanische Beschädigungen während des Transports zu minimieren.
Welche Dicke hat die VOLTERA 1000068 Leiterplatte?
Die Standarddicke für FR4-Leiterplatten dieser Art liegt üblicherweise zwischen 1,5 mm und 1,6 mm. Diese Dicke bietet eine gute mechanische Stabilität, ohne zu sperrig zu sein, und ist kompatibel mit den meisten Gehäusen und Steckverbindern.
Gibt es eine Garantie auf die VOLTERA 1000068 Leiterplatten?
Für Herstellungsfehler, die sich auf die Funktionalität auswirken, bieten wir eine Gewährleistung gemäß den gesetzlichen Bestimmungen. Diese umfasst in der Regel die Fehlerfreiheit bei Material und Verarbeitung zum Zeitpunkt der Lieferung.
