Leistungsstarker N-Kanal MOSFET für anspruchsvolle Schaltanwendungen
Der VNB20N07 – MOSFET N-Ch 70V 20A 0,05R D2Pak ist die ideale Lösung für Ingenieure und Entwickler, die zuverlässige und effiziente Schaltvorgänge in ihren elektronischen Systemen realisieren möchten. Speziell konzipiert für Hochleistungsanwendungen, bietet dieser MOSFET eine herausragende Kombination aus Robustheit, niedriger Durchlasswiderstand und hoher Strombelastbarkeit, wodurch er sich perfekt für den Einsatz in industriellen Steuerungen, Stromversorgungen und Automatisierungssystemen eignet.
Überlegene Leistung und Effizienz mit VNB20N07
Warum ist der VNB20N07 die überlegene Wahl gegenüber Standardlösungen? Dieser N-Kanal-MOSFET setzt neue Maßstäbe in Sachen Effizienz und Zuverlässigkeit. Sein extrem niedriger Drain-Source-Schaltwiderstand (Rds(on)) von nur 0,05 Ohm bei typischen Betriebsbedingungen minimiert Leistungsverluste und reduziert die Wärmeentwicklung erheblich. Dies führt zu einer höheren Gesamteffizienz des Systems und ermöglicht den Betrieb bei höheren Stromstärken, ohne Kompromisse bei der Lebensdauer eingehen zu müssen. Die robuste Bauweise und die sorgfältige Auswahl der Halbleitermaterialien gewährleisten eine lange Betriebsstabilität und Widerstandsfähigkeit gegenüber transienten Spannungsspitzen.
Technische Spezifikationen und Vorteile
Der VNB20N07 zeichnet sich durch eine Vielzahl von Merkmalen aus, die ihn zu einem unverzichtbaren Bauteil für professionelle Elektronikprojekte machen:
- Hohe Strombelastbarkeit: Mit einem kontinuierlichen Drain-Strom von bis zu 20A bewältigt dieser MOSFET mühelos anspruchsvolle Lasten und Schaltströme.
- Schnelle Schaltgeschwindigkeiten: Optimierte Gate-Ladungseigenschaften ermöglichen schnelle Schaltzeiten, was für die Effizienz von Schaltnetzteilen und Pulsweitenmodulation (PWM) unerlässlich ist.
- Niedriger Rds(on): Der geringe Durchlasswiderstand minimiert Energieverluste und reduziert die Notwendigkeit für aufwändige Kühlmaßnahmen.
- Breiter Spannungsbereich: Eine maximale Drain-Source-Spannung (Vds) von 70V bietet ausreichend Spielraum für eine Vielzahl von Anwendungen und schützt vor Überspannungen.

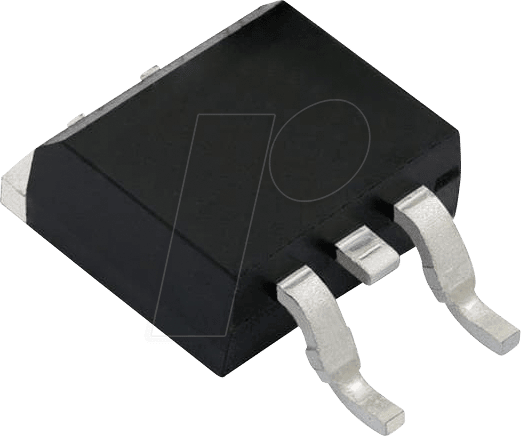

- Robustes D2Pak-Gehäuse: Das D2PAK-Gehäuse (TO-263) ist für Surface-Mount-Technologie (SMT) optimiert und bietet eine hervorragende Wärmeabfuhr sowie eine hohe mechanische Stabilität.
- Zuverlässigkeit im Dauerbetrieb: Entwickelt für den zuverlässigen Einsatz in industriellen Umgebungen, garantiert der VNB20N07 eine lange Lebensdauer und konsistente Leistung.
- Thermische Eigenschaften: Die ausgezeichnete thermische Performance sorgt dafür, dass der MOSFET auch unter hoher Last stabil arbeitet und Überhitzung vermieden wird.
Anwendungsbereiche des VNB20N07
Die Vielseitigkeit des VNB20N07 erschließt sich durch seine Fähigkeit, in zahlreichen technischen Bereichen eingesetzt zu werden:
- Industrielle Automatisierung: Steuerung von Motoren, Relais, Ventilen und anderen Aktuatoren in Fertigungsstraßen und Produktionsanlagen.
- Schaltnetzteile: Als primärer Schalter in AC/DC- und DC/DC-Wandlern zur effizienten Energieumwandlung.
- Stromverteilungssysteme: Zum Schutz und zur Steuerung von Stromkreisen in Rechenzentren, Telekommunikationsgeräten und Energiespeichersystemen.
- Fahrzeugelektronik: In Anwendungen wie Scheinwerfersteuerungen, Bordnetzmanagement und Ladeelektronik.
- LED-Treiber: Zur präzisen Steuerung von Hochleistungs-LED-Arrays.
- Labor- und Prüfgeräte: Als schaltendes Element in programmierbaren Stromversorgungen und Signalgeneratoren.
Detaillierte Produktdaten und Eigenschaften
| Eigenschaft | Wert/Beschreibung |
|---|---|
| Typ | N-Kanal Leistung-MOSFET |
| Hersteller-Teilenummer | VNB20N07 |
| Max. Drain-Source-Spannung (Vds) | 70 V |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | 20 A |
| Max. Drain-Source-Schaltwiderstand (Rds(on)) | 0,05 Ω (typisch) |
| Gate-Schwellenspannung (Vgs(th)) | 2,0 V (typisch) |
| Gate-Ladung (Qg) | Hohe Effizienz, optimiert für schnelle Schaltvorgänge |
| Gehäuse | D2Pak (TO-263) |
| Betriebstemperaturbereich | -40°C bis +150°C |
| Wärmewiderstand (Rthjc) | Niedrig, für effektive Wärmeableitung konzipiert |
| Anwendungsfokus | Hochstrom-Schaltanwendungen, Energieeffizienz |
| Hersteller-Technologie | Fortschrittliche STMicroelectronics-Fertigungsprozesse für Leistungshalbleiter |
Häufig gestellte Fragen zu VNB20N07 – MOSFET N-Ch 70V 20A 0,05R D2Pak
Welche Art von Anwendungen ist der VNB20N07 am besten geeignet?
Der VNB20N07 eignet sich hervorragend für Hochstrom-Schaltanwendungen, bei denen Effizienz und Zuverlässigkeit entscheidend sind. Dazu gehören industrielle Steuerungen, Schaltnetzteile, Motorsteuerungen und Stromverteilungssysteme.
Was bedeutet Rds(on) und warum ist es wichtig?
Rds(on) steht für den Drain-Source-Schaltwiderstand im eingeschalteten Zustand. Ein niedriger Rds(on)-Wert, wie die 0,05 Ohm des VNB20N07, bedeutet, dass der MOSFET bei der Stromleitung weniger Energie in Form von Wärme verliert. Dies führt zu einer höheren Effizienz und geringeren Betriebstemperaturen.
Ist das D2Pak-Gehäuse für alle Lötverfahren geeignet?
Das D2Pak-Gehäuse ist für die Oberflächenmontage (SMT) konzipiert und kann mit den meisten gängigen Lötverfahren, einschließlich Reflow-Löten und Wellenlöten, verarbeitet werden. Es bietet eine gute Wärmeableitung durch seine große Kontaktfläche.
Welche Schutzfunktionen bietet der VNB20N07?
Während der VNB20N07 primär als schaltendes Element konzipiert ist, bieten seine hohe Durchbruchspannung und robusten thermischen Eigenschaften einen gewissen Schutz gegen transiente Spannungsspitzen und Überhitzung. Für vollständigen Schutz sollten jedoch externe Schutzschaltungen wie Sicherungen oder Suppressordioden in Betracht gezogen werden.
Wie unterscheidet sich der VNB20N07 von anderen N-Kanal-MOSFETs?
Der VNB20N07 zeichnet sich durch seine spezifische Kombination aus hoher Strombelastbarkeit (20A), niedrigem Rds(on) (0,05 Ohm) und einer Spannungsfestigkeit von 70V aus, gepaart mit dem robusten und gut wärmeableitenden D2Pak-Gehäuse. Diese Parameter machen ihn zu einer optimierten Wahl für anspruchsvolle Hochleistungsanwendungen.
Welche Gate-Treiber-Anforderungen hat der VNB20N07?
Der VNB20N07 benötigt eine Gate-Spannung (Vgs) von typischerweise 2,0 V, um zu schalten. Für schnelle Schaltvorgänge und zur Minimierung von Schaltverlusten ist die Verwendung eines dedizierten MOSFET-Gate-Treiber-ICs empfehlenswert, der die benötigte Gate-Ladung effizient liefern kann.
Kann der VNB20N07 in Gleichstrommotoren eingesetzt werden?
Ja, der VNB20N07 ist aufgrund seiner hohen Strombelastbarkeit und schnellen Schaltgeschwindigkeiten sehr gut für die Ansteuerung von Gleichstrommotoren geeignet, beispielsweise in PWM-Anwendungen zur Geschwindigkeitsregelung.
