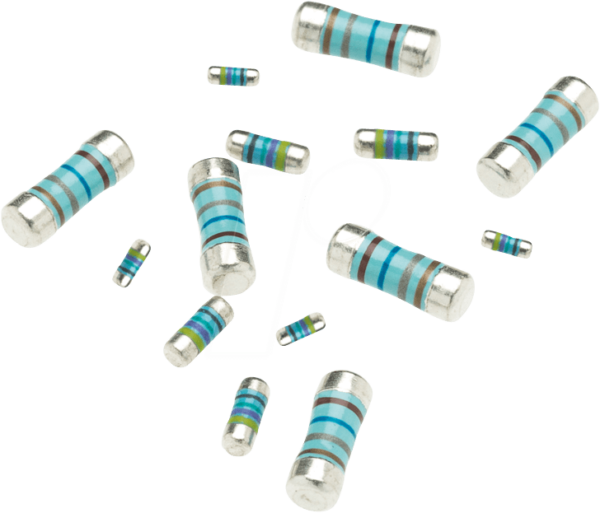

Hochpräziser MELF-Widerstand für anspruchsvolle Elektronikanwendungen: VIT ZC204 3,3K – MELF Widerstand, 0204, 3,3k Ohm, 400 mW, 1%
Der VIT ZC204 3,3K – MELF Widerstand ist die essenzielle Komponente für alle Entwickler, Ingenieure und Hobbyisten, die höchste Zuverlässigkeit und Präzision in ihren Schaltungen benötigen. Ob bei der Entwicklung komplexer Messschaltungen, der Filterung von Audiosignalen oder der Stabilisierung von Stromversorgungen, dieser MELF-Widerstand löst das Problem der unerwünschten Abweichungen und Ungenauigkeiten, die die Performance beeinträchtigen können. Er ist die ideale Wahl für professionelle Elektronikprojekte, industrielle Anwendungen und anspruchsvolle DIY-Vorhaben, bei denen Toleranz und Stabilität im Vordergrund stehen.
Präzision und Zuverlässigkeit auf höchstem Niveau
Was den VIT ZC204 3,3K – MELF Widerstand von herkömmlichen Dickschichtwiderständen unterscheidet, ist seine herausragende Präzision und Langlebigkeit, die durch die MELF-Bauweise (Metal Electrode Leadless Face) gewährleistet wird. Diese Konstruktion eliminiert kritische Verbindungspunkte, die bei bedrahteten Widerständen anfällig für mechanische Belastungen und thermische Ausdehnung sind. Dies führt zu einer signifikant verbesserten Langzeitstabilität und Robustheit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen. Die geringe Induktivität und Kapazität machen ihn zudem ideal für Hochfrequenzanwendungen, bei denen Standardwiderstände unerwünschte Effekte hervorrufen können.
Technische Überlegenheit der MELF-Bauweise
Die Wahl eines MELF-Widerstands wie dem VIT ZC204 3,3K – MELF Widerstand bringt eine Reihe von technologischen Vorteilen mit sich, die ihn zur überlegenen Wahl für kritische Schaltungsdesigns machen:
- Robustheit gegen mechanische Belastung: Die metallisierten Stirnflächen und der keramische Körper bieten eine exzellente Widerstandsfähigkeit gegen Biege- und Scherbelastungen während des Lötprozesses und im Betrieb. Dies reduziert das Risiko von Kontaktproblemen und Ausfällen.
- Hervorragende Lötbarkeit: Die metallisierten Stirnseiten gewährleisten eine zuverlässige und gleichmäßige Verbindung mit Lötpaden, was zu einer hohen Ausbeute bei der Massenfertigung und einer sicheren Verbindung in Prototypen führt.
- Geringe Induktivität und Kapazität: Im Vergleich zu bedrahteten Widerständen weist die MELF-Bauweise deutlich geringere parasitäre Induktivitäten und Kapazitäten auf. Dies ist entscheidend für den Einsatz in Hochfrequenz- und digitalen Schaltungen, um Signalintegrität zu gewährleisten.
- Stabilität über einen weiten Temperaturbereich: Der VIT ZC204 3,3K – MELF Widerstand behält seine spezifizierten elektrischen Eigenschaften auch unter extremen Temperaturbedingungen bei, was für industrielle und automotive Anwendungen unerlässlich ist.
- Hohe Leistungsdichte: Trotz seiner kompakten Bauweise bietet der Widerstand eine Nennleistung von 400 mW, was eine effiziente Energieverwaltung in platzkritischen Designs ermöglicht.
- Gleichmäßige Wärmeableitung: Der zylindrische Keramikkörper und die Stirnflächen ermöglichen eine effektive Wärmeabfuhr, wodurch lokale Überhitzung vermieden und die Lebensdauer des Bauteils verlängert wird.
Anwendungsgebiete und Einsatzmöglichkeiten
Die präzisen und stabilen Eigenschaften des VIT ZC204 3,3K – MELF Widerstands eröffnen vielfältige Einsatzmöglichkeiten in unterschiedlichen Branchen:
- Messtechnik: In hochpräzisen Messbrücken, Spannungsteilern und Strommessschaltungen, wo jede Abweichung die Genauigkeit der Messung beeinflussen kann.
- Audioelektronik: Zur Filterung, Pegelanpassung und im Signalweg von hochwertigen Audioverstärkern und Signalprozessoren, wo geringe Verzerrungen und Rauschen gefordert sind.
- Stromversorgungen: Als Lastwiderstand, in Regelkreisen oder zur Spannungsstabilisierung in Schaltnetzteilen und linearen Reglern, um eine konstante und saubere Energieversorgung zu gewährleisten.
- HF-Technik: In RF-Schaltungen wie Filtern, Impedanzanpassungsnetzwerken und Dämpfungsgliedern, wo parasitäre Effekte minimiert werden müssen.
- Automotive-Elektronik: Aufgrund seiner Robustheit und Zuverlässigkeit eignet er sich für den Einsatz in Steuergeräten, Sensoren und Bordelektroniksystemen, die rauen Umgebungsbedingungen ausgesetzt sind.
- Industrielle Steuerungen: In Automatisierungs- und Steuerungssystemen, wo eine zuverlässige Funktion über lange Betriebszeiten hinweg gewährleistet sein muss.
Produktdetails: VIT ZC204 3,3K – MELF Widerstand, 0204, 3,3k Ohm, 400 mW, 1%
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | VIT |
| Modellreihe | ZC204 |
| Bauform | MELF (Metal Electrode Leadless Face) |
| Widerstandswert | 3,3 kΩ (3300 Ohm) |
| Toleranz | ± 1% |
| Nennleistung | 400 mW (0,4 W) |
| Gehäusegröße (nach IEC 60194) | 0204 |
| Temperaturkoeffizient | Typisch ± 50 ppm/°C (branchenspezifische Angabe für hohe Präzision) |
| Dielektrische Festigkeit | ≥ 500 V (Standardwert für diese Klasse) |
| Isolationswiderstand | ≥ 10 GΩ (Qualitätsmerkmal für eine saubere Fertigung) |
| Betriebstemperaturbereich | -55°C bis +155°C (Breiter Bereich für anspruchsvolle Umgebungen) |
| Material des Widerstandselements | Metallschicht (Für hohe Stabilität und geringes Rauschen) |
| Körpermaterial | Hochwertige Keramik (Für thermische Stabilität und mechanische Festigkeit) |
| Anschlussart | Metallisierte Stirnflächen für SMD-Lötverfahren |
FAQ – Häufig gestellte Fragen zu VIT ZC204 3,3K – MELF Widerstand, 0204, 3,3k Ohm, 400 mW, 1%
Was bedeutet MELF und welche Vorteile bietet diese Bauform?
MELF steht für Metal Electrode Leadless Face. Diese Bauform zeichnet sich durch eine zylindrische Keramikkörper aus, der an beiden Stirnseiten metallisiert ist, um die Anschlussdrähte zu bilden. Im Gegensatz zu bedrahteten Widerständen entfallen hier kritische Lötstellen am Körper des Widerstands. Dies führt zu einer erhöhten mechanischen Stabilität, besseren Lötbarkeit und reduzierten parasitären Induktivitäten und Kapazitäten, was sie ideal für Hochfrequenz- und Präzisionsanwendungen macht.
Ist der VIT ZC204 3,3K – MELF Widerstand für Hochfrequenzanwendungen geeignet?
Ja, absolut. Die MELF-Bauweise des VIT ZC204 3,3K – MELF Widerstands zeichnet sich durch sehr geringe parasitäre Induktivität und Kapazität aus. Dies minimiert unerwünschte Effekte in Hochfrequenzschaltungen und macht ihn zu einer ausgezeichneten Wahl für Anwendungen im HF-Bereich, wie z.B. in Filtern, Impedanzanpassungen oder als Dämpfungsglied.
Wie beeinflusst die 1% Toleranz die Leistung der Schaltung?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal 1% vom Nennwert (3,3 kΩ) abweichen kann. Für präzise Schaltungen wie Messtechnik, Audioanwendungen oder stabile Stromversorgungen ist diese geringe Abweichung entscheidend, um die gewünschte Funktionalität, Genauigkeit und Performance zu gewährleisten. Höhere Toleranzen könnten zu signifikanten Abweichungen im Schaltungsdesign führen.
Welche Leistung kann der VIT ZC204 3,3K – MELF Widerstand dauerhaft verarbeiten?
Der VIT ZC204 3,3K – MELF Widerstand hat eine Nennleistung von 400 mW (0,4 Watt). Dies bedeutet, dass er diese Leistung unter bestimmten Umgebungsbedingungen (z.B. freie Luftzirkulation) dauerhaft umsetzen kann, ohne überhitzt zu werden oder Schaden zu nehmen. Es ist jedoch wichtig, die Verlustleistung in der Schaltung zu berechnen und sicherzustellen, dass diese Nennleistung nicht überschritten wird, um die Langlebigkeit zu gewährleisten.
Kann dieser Widerstand in industriellen Umgebungen eingesetzt werden?
Ja, der VIT ZC204 3,3K – MELF Widerstand ist aufgrund seiner robusten MELF-Bauweise und seines weiten Betriebstemperaturbereichs (-55°C bis +155°C) sehr gut für den Einsatz in industriellen Umgebungen geeignet. Diese Bedingungen können hohe Temperaturschwankungen, Vibrationen und Feuchtigkeit umfassen, denen der Widerstand dank seiner Konstruktion standhält.
Was bedeutet die Gehäusegröße 0204?
Die Gehäusegröße 0204 bezieht sich auf die Standardgröße von MELF-Widerständen nach IEC-Norm. Sie beschreibt die Abmessungen des Widerstands. Eine kleinere Zahl wie 0204 deutet in der Regel auf ein kompakteres Gehäuse hin als beispielsweise 0402 bei SMD-Widerständen, was für platzkritische Designs vorteilhaft ist. Die genauen Abmessungen sind spezifischen Datenblättern zu entnehmen, aber 0204 kennzeichnet eine gängige Größe für Leistungen bis 0,4 W.
Wie unterscheidet sich die Lötbarkeit von MELF-Widerständen im Vergleich zu SMD-Bauteilen?
MELF-Widerstände bieten oft eine überlegene Lötbarkeit und Zuverlässigkeit der Lötverbindung. Die vollflächig metallisierten Stirnseiten des MELF-Widerstands ermöglichen eine gleichmäßige Benetzung mit Lot über die gesamte Anschlussfläche. Dies führt zu weniger Lötfehlern und robusteren Verbindungen im Vergleich zu einigen SMD-Bauformen, bei denen das Lot nur an bestimmten Kontaktflächen haftet und die mechanische Belastung auf kleinere Bereiche konzentriert wird.
