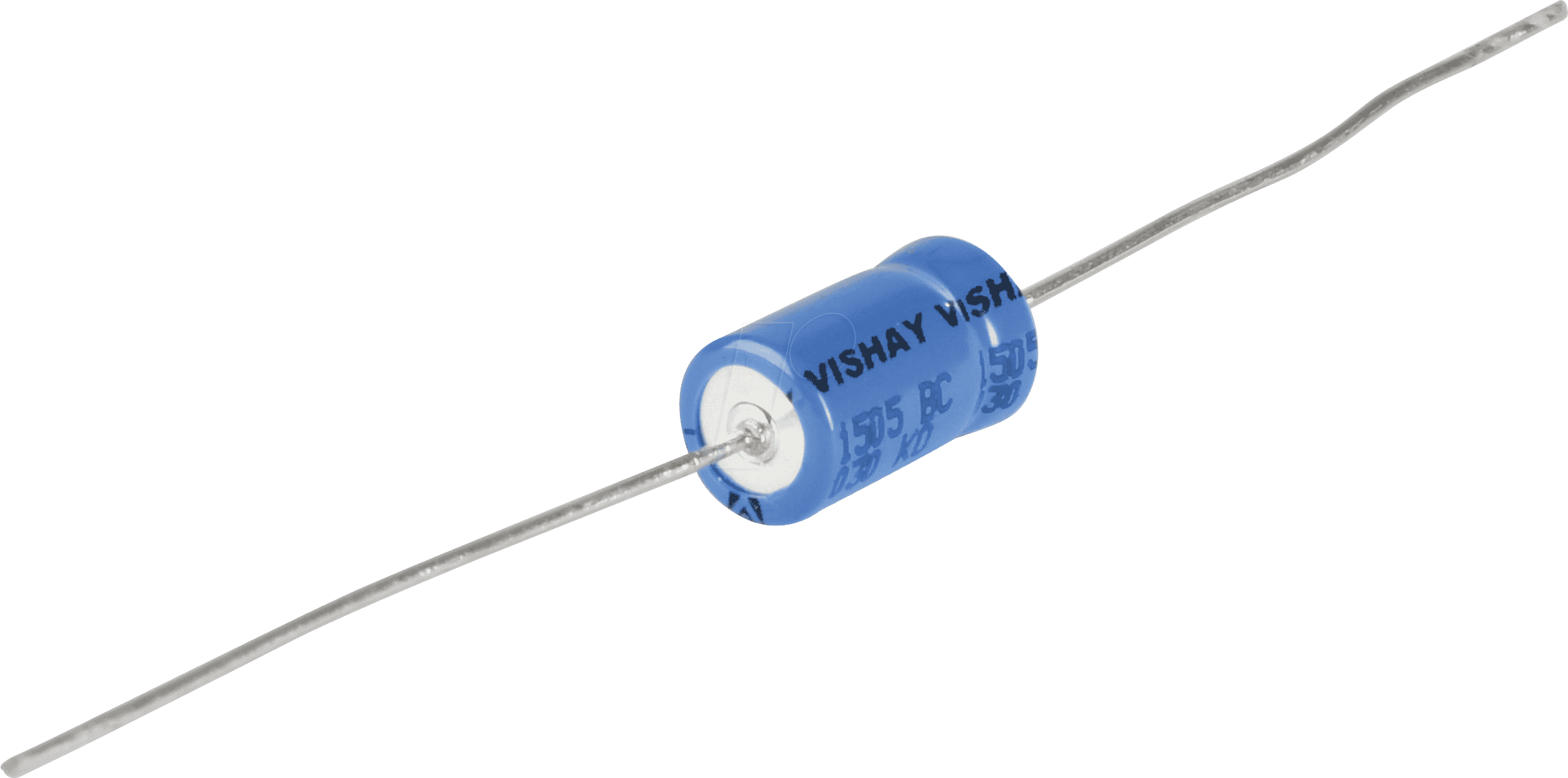

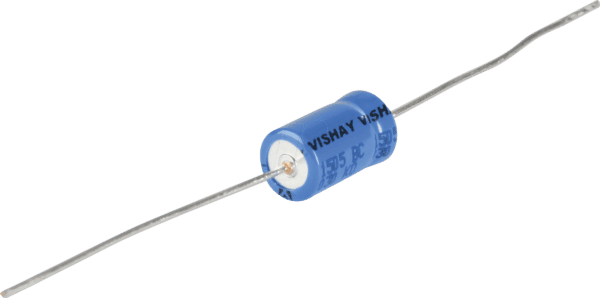

Optimale Kapazitätsstabilisierung für anspruchsvolle Schaltungen: VIS MAL203036229 – Axialer Elektrolytkondensator
Sie suchen nach einer zuverlässigen Lösung zur Glättung von Spannungen und zur Speicherung elektrischer Energie in Ihren Elektronikprojekten? Der VIS MAL203036229 – ein axialer Elektrolytkondensator mit 22 µF Kapazität und 25 V Nennspannung – bietet präzise Leistung und Langlebigkeit, selbst unter widrigen Temperaturbedingungen bis 85°C. Dieser Kondensator ist die ideale Wahl für Entwickler, Hobbyisten und professionelle Anwender, die eine robuste und stabile Stromversorgung für empfindliche Schaltungen benötigen, wo Schwankungen und Rauschen minimiert werden müssen.
Herausragende Leistung und Zuverlässigkeit im Detail
Der VIS MAL203036229 übertrifft herkömmliche Standardlösungen durch seine spezifisch ausgewählten Materialien und seine sorgfältige Fertigung. Während minderwertige Kondensatoren oft an Kapazitätsverlust oder erhöhten Leckströmen leiden, gewährleistet die Konstruktion dieses axialen Elkos eine konstante Performance über seine Lebensdauer. Die Toleranz von -10 bis +50% bei der Kapazität ist ein Zeichen für die bewährte Qualität, die für präzise Schaltungsfunktionen unerlässlich ist. Die axiale Bauform ermöglicht zudem eine einfache und platzsparende Integration in bereits bestehende oder neue Leiterplattenlayouts, was ihn zu einer bevorzugten Komponente für Designingenieure macht, die Wert auf Effizienz und Zuverlässigkeit legen.
Technologische Vorteile und Anwendungsbereiche
Die Kernkompetenz des VIS MAL203036229 liegt in seiner Fähigkeit, als effizienter Energiespeicher und als effektiver Filter in diversen elektronischen Anwendungen zu fungieren. Die Elektrolytkapazität von 22 µF ist ein gängiger Wert, der sich für eine Vielzahl von Entkopplungs- und Pufferungsaufgaben eignet, wie beispielsweise in Stromversorgungsmodulen, Audio-Verstärkern, Niedrigspannungsregelkreisen und vielen weiteren analogen sowie digitalen Schaltungen.
- Präzise Spannungsglättung: Reduziert effektiv Restwelligkeit in Gleichrichterschaltungen und stabilisiert die Ausgangsspannung von Netzteilen.
- Energiespeicherung für Transienten: Liefert kurzzeitig zusätzliche Energie, wenn die Lastspitzen die Kapazität der Hauptstromversorgung überschreiten.
- Filterfunktion in Signalwegen: Blockiert unerwünschte Wechselstromanteile und sorgt für ein sauberes Signal in Audio- und Datenleitungen.
- Robustheit gegenüber Temperaturschwankungen: Der Betriebsbereich von 85°C gewährleistet eine zuverlässige Funktion auch in Umgebungen mit erhöhter Umgebungstemperatur.
- Axiale Anschlussführung: Ermöglicht eine flexible Montage auf Platinen und erleichtert das Design komplexer Schaltungsanordnungen.
- Geringer Leckstrom: Minimiert Energieverluste und trägt zur Effizienz der Gesamtschaltung bei.
Konstruktion und Materialgüte: Fundament für Langlebigkeit
Die konstruktive Ausführung des VIS MAL203036229 basiert auf einer bewährten Technologie, die auf Langlebigkeit und konstante elektrische Eigenschaften ausgelegt ist. Das Dielektrikum, ein entscheidendes Element für die Kapazität und die Durchschlagsfestigkeit, ist sorgfältig auf die Nennspannung von 25 V abgestimmt. Die Anoden- und Kathodenfolien sind chemisch behandelt, um die gewünschte Kapazität auf kleinstem Raum zu erzielen. Die axiale Bauform mit den robusten Anschlussdrähten ermöglicht eine sichere Lötverbindung und eine mechanische Stabilität im Einsatz.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | VIS |
| Modell | MAL203036229 |
| Typ | Elektrolytkondensator (Elko), axial |
| Kapazität | 22 µF (Mikrofarad) |
| Nennspannung | 25 V (Volt) |
| Max. Betriebstemperatur | 85°C (Grad Celsius) |
| Kapazitätstoleranz | -10% bis +50% |
| Anschlussart | Axial |
| Bauform | Zylindrisch mit radialen Anschlüssen |
Anwendungsbeispiele für den VIS MAL203036229
Der axiale Elektrolytkondensator VIS MAL203036229 ist aufgrund seiner Spezifikationen ein vielseitig einsetzbares Bauteil. Seine Hauptanwendungsgebiete umfassen:
- Stromversorgungen: Als Pufferkondensator in Schaltnetzteilen und linearen Spannungsreglern zur Glättung der Ausgangsspannung und zur Filterung von Rauschen. Er hilft, die Stabilität der Stromversorgung auch bei Lastwechseln zu gewährleisten.
- Audio-Elektronik: In Verstärkerschaltungen und Signalverarbeitungseinheiten, wo er zur Kopplung von Audiosignalen oder zur Entkopplung von Spannungsversorgungen dient, um Verzerrungen zu minimieren und die Klangqualität zu verbessern.
- Digitale Schaltungen: Zur Entkopplung von Mikrocontrollern, Logik-ICs und Speicherbausteinen. Hier sorgt er für eine stabile Versorgungsspannung direkt an den IC-Pins, was wichtig für den fehlerfreien Betrieb ist, besonders bei schnellen Schaltvorgängen.
- Motorsteuerungen: In Niederspannungsanwendungen zur Filterung von Störsignalen und zur Stabilisierung der Steuerspannungen.
- Labor- und Messgeräte: Als Standardkomponente in Schaltungen, die eine präzise und rauscharme Spannungsversorgung erfordern.
- Hobbyelektronik und Prototyping: Eine zuverlässige Wahl für Bastler und Entwickler, die mit einer breiten Palette von Schaltungstopologien arbeiten.
Langzeitzuverlässigkeit und Betriebssicherheit
Die Wahl eines hochwertigen Elektrolytkondensators wie dem VIS MAL203036229 ist entscheidend für die Langzeitzuverlässigkeit elektronischer Geräte. Elektrolytkondensatoren unterliegen im Vergleich zu anderen Kondensatortypen wie Keramik- oder Folienkondensatoren einem gewissen Alterungsprozess. Jedoch ist die Lebensdauer moderner Elkos, insbesondere bei Beachtung der zulässigen Betriebsspannung und -temperatur, in der Regel sehr hoch. Die Spezifikation von 85°C als maximale Betriebstemperatur deutet auf eine robuste Konstruktion hin, die auch in Umgebungen mit erhöhter Wärmeentwicklung standhält, ohne signifikante Leistungseinbußen oder vorzeitigen Ausfall zu erfahren. Die präzise Fertigung und Qualitätskontrolle bei der Herstellung dieser Kondensatoren minimiert das Risiko von internen Kurzschlüssen oder Kapazitätsverlusten, welche die Funktionalität der Schaltung beeinträchtigen könnten.
Vergleich mit alternativen Kondensatortypen
Während andere Kondensatortypen wie Keramikkondensatoren (MLCCs) hervorragende Eigenschaften für Hochfrequenzanwendungen und sehr geringe Toleranzen aufweisen, sind Elektrolytkondensatoren oft die bevorzugte Wahl, wenn es um hohe Kapazitätswerte bei geringer Größe und Kosten geht. Der VIS MAL203036229 bietet mit seinen 22 µF eine Kapazität, die für viele typische Glättungs- und Pufferaufgaben ausreichend ist und gleichzeitig eine gute Balance zwischen Größe, Kosten und Leistung darstellt. Im Vergleich zu älteren oder weniger hochwertigen Elkos zeichnet sich dieses Modell durch eine stabilere Kapazität über einen breiteren Temperaturbereich und potenziell geringere Leckströme aus. Die axiale Bauform ist zudem oft vorteilhaft für bestimmte Montagearten, bei denen eine vertikale Platzierung des Kondensators auf der Platine nicht praktikabel ist.
Wichtige Überlegungen bei der Auswahl und Anwendung
Bei der Integration des VIS MAL203036229 in Ihre Schaltung ist es essenziell, die Polarität zu beachten. Elektrolytkondensatoren sind polarisierte Bauteile, und eine Verpolung führt unweigerlich zu Schäden und Zerstörung des Kondensators. Achten Sie zudem darauf, die Nennspannung von 25 V nicht zu überschreiten, um die Betriebssicherheit und Lebensdauer zu gewährleisten. Eine Überdimensionierung der Spannung kann zu Durchschlägen führen. Die angegebene Betriebstemperatur von 85°C ist ein wichtiger Richtwert; eine Unterschreitung der maximalen Temperatur verlängert die Lebensdauer des Kondensators signifikant. Für Anwendungen, die extrem hohe Zuverlässigkeit unter härtesten Bedingungen erfordern, könnten spezielle High-Reliability-Kondensatoren oder Kondensatoren mit höheren Nennspannungen und Temperaturbereichen erforderlich sein. Für die meisten Standardanwendungen im Bereich der Unterhaltungselektronik, Messtechnik und industriellen Steuerungen ist der VIS MAL203036229 jedoch eine ausgezeichnete und kosteneffiziente Wahl.
FAQ – Häufig gestellte Fragen zu VIS MAL203036229 – Elko, axial, 22 uF, 25 V, 85°C, -10..+50%
Ist dieser Kondensator für Audioanwendungen geeignet?
Ja, der VIS MAL203036229 eignet sich gut für Audioanwendungen, insbesondere für Kopplungsaufgaben oder als Teil von Filtern zur Glättung der Spannungsversorgung von Verstärkerschaltungen. Seine Kapazität von 22 µF ist in diesem Bereich üblich.
Was bedeutet die Kapazitätstoleranz von -10..+50%?
Diese Toleranz bedeutet, dass der tatsächliche Wert des Kondensators nach der Fertigung zwischen 19,8 µF (22 µF – 10%) und 33 µF (22 µF + 50%) liegen kann. Für die meisten Anwendungen, bei denen es um Glättung und Pufferung geht, ist diese Toleranz akzeptabel. Für sehr präzise Filter- oder Schwingkreis-Anwendungen könnten Kondensatoren mit engerer Toleranz erforderlich sein.
Kann ich diesen Kondensator mit einer höheren Spannung als 25V betreiben?
Nein, es wird dringend davon abgeraten, diesen Kondensator mit einer Spannung über 25V zu betreiben. Eine Überschreitung der Nennspannung kann zu einem Durchschlag und zur Zerstörung des Kondensators führen, was potenziell auch andere Bauteile in Ihrer Schaltung beschädigen kann.
Wie wichtig ist die maximale Betriebstemperatur von 85°C?
Die maximale Betriebstemperatur gibt an, bis zu welcher Umgebungstemperatur der Kondensator zuverlässig funktioniert. Das Betreiben des Kondensators nahe oder über dieser Grenze kann seine Lebensdauer drastisch verkürzen und die Leistung beeinträchtigen. Es ist ratsam, eine Reserve einzuplanen und den Kondensator nicht ständig an seiner thermischen Grenze zu betreiben.
Was ist der Unterschied zwischen axialen und radialen Kondensatoren?
Axiale Kondensatoren haben ihre Anschlüsse an beiden Stirnseiten des zylindrischen Gehäuses, was eine Montage entlang der Leiterplattendicke ermöglicht. Radiale Kondensatoren haben ihre Anschlüsse an derselben Seite, was meist eine flachere Montage auf der Platine erlaubt. Die axiale Bauform des VIS MAL203036229 ist oft vorteilhaft, wenn Bauteile in einer Reihe angeordnet werden müssen.
Was passiert, wenn ich den Kondensator falsch herum polarisiere?
Eine Verpolung eines Elektrolytkondensators ist sehr schädlich. Dies kann zu einem schnellen Temperaturanstieg, Überdruck, Auslaufen des Elektrolyten oder sogar zu einer Explosion des Bauteils führen. Achten Sie daher immer sorgfältig auf die Markierungen für Plus und Minus auf dem Kondensator und der Leiterplatte.
Wie beeinflusst die geringe Kapazitätstoleranz (+50%) die Leistung meiner Schaltung?
Die breite Kapazitätstoleranz von +50% ist typisch für viele kostengünstige Elektrolytkondensatoren. Für Anwendungen, bei denen die genaue Kapazität eine kritische Rolle spielt (z.B. präzise Zeitgeber oder Resonanzschaltungen), sollten Sie entweder Kondensatoren mit engerer Toleranz wählen oder die Schaltung entsprechend auslegen, um diese Toleranz zu berücksichtigen. Für die meisten Entkopplungs- und Pufferaufgaben ist dieser Wert jedoch mehr als ausreichend.
