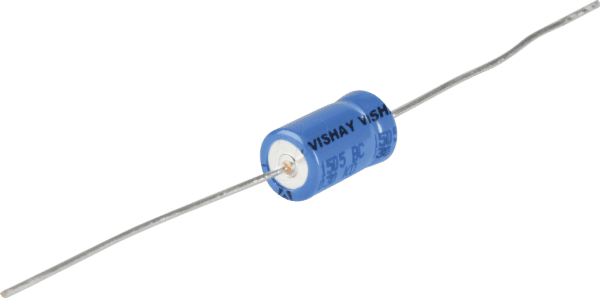

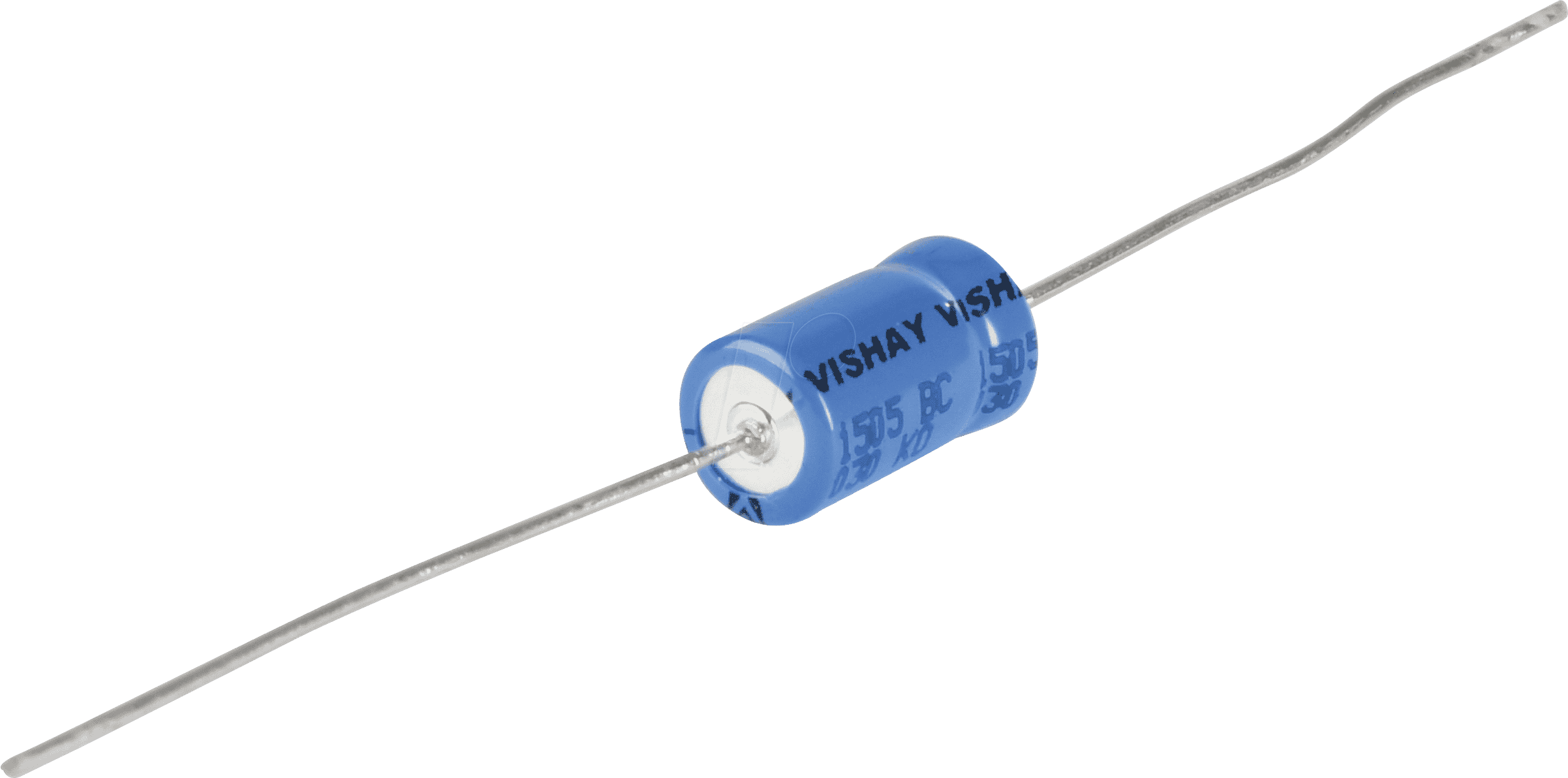

Hochzuverlässiger Aluminium-Elektrolytkondensator für anspruchsvolle Elektronikanwendungen
Sie suchen einen leistungsstarken und langlebigen Kondensator für Ihre Schaltungen, der auch unter thermisch herausfordernden Bedingungen stabil arbeitet? Der VIS MAL203036109 – ein axialer Aluminium-Elektrolytkondensator mit 10 µF Kapazität und 25 V Spannungsfestigkeit – ist die ideale Wahl für Entwickler und Reparaturprofis, die Wert auf Präzision, Zuverlässigkeit und eine lange Lebensdauer legen. Dieses Bauteil wurde konzipiert, um Signalintegrität zu gewährleisten und die Stabilität Ihrer elektronischen Systeme zu maximieren.
Optimale Leistung und Langlebigkeit für Ihre Elektronikprojekte
Der VIS MAL203036109 Elko bietet herausragende Eigenschaften, die ihn von Standardlösungen abheben. Seine optimierte Konstruktion und die sorgfältige Auswahl der Materialien garantieren eine konstante Kapazität über einen weiten Temperaturbereich und eine beeindruckende Lebensdauer von 2.000 Betriebsstunden bei 85°C. Dies macht ihn zu einer überlegenen Wahl für Anwendungen, bei denen Ausfallzeiten und Leistungsschwankungen inakzeptabel sind. Seine kompakten Abmessungen von nur 4,5 x 10 mm ermöglichen zudem eine flexible Integration selbst auf kleinsten Platinen.
Konstruktionsmerkmale und technische Spezifikationen
Die axiale Bauform des VIS MAL203036109 ermöglicht eine einfache Montage und Lötbarkeit auf Leiterplatten. Die Elektrolytkapazität von 10 µF ist präzise gefertigt, um eine stabile Filterung und Energiespeicherung zu gewährleisten. Mit einer zulässigen Betriebsspannung von 25 V ist dieser Elko für eine Vielzahl von Niederspannungsanwendungen bestens geeignet. Die Betriebstemperatur von 85°C und die garantierte Lebensdauer von 2.000 Stunden bei dieser Temperatur sprechen für die hohe Qualität und Robustheit dieses Bauteils. Diese Spezifikationen sind nicht nur Zahlen, sondern Indikatoren für die Zuverlässigkeit, die Sie von einem hochwertigen Kondensator erwarten.
Vorteile des VIS MAL203036109 Elkos auf einen Blick
- Hohe Zuverlässigkeit: Entwickelt für Stabilität und geringe Ausfallraten in anspruchsvollen Umgebungen.
- Lange Lebensdauer: 2.000 Stunden bei 85°C Betriebstemperatur sorgen für nachhaltige Performance.
- Präzise Kapazität: 10 µF für effektive Filterung und Energiespeicherung.
- Vielseitige Spannungsfestigkeit: 25 V Nennspannung für breite Anwendbarkeit in Niederspannungsschaltungen.
- Kompakte Abmessungen: 4,5 x 10 mm ermöglichen platzsparende Integration.
- Axiale Bauform: Vereinfacht die Montage und Handhabung auf Leiterplatten.
- Temperaturbeständigkeit: Zuverlässige Funktion auch bei erhöhten Betriebstemperaturen.
Einsatzgebiete und Anwendungsfelder
Der VIS MAL203036109 Elko ist ein vielseitiger Kondensator, der in zahlreichen elektronischen Schaltungen seine Anwendung findet. Seine Hauptanwendungsbereiche umfassen:
- Netzteilfilterung: Zur Glättung von Gleichspannungen und zur Reduzierung von Ripple-Strömen in Schaltnetzteilen und linearen Spannungsreglern. Dies verbessert die Signalqualität und schützt empfindliche Komponenten vor Störungen.
- Kopplung und Entkopplung: Zur Unterdrückung von niederfrequenten Störungen und zur Sicherstellung einer stabilen Signalübertragung zwischen verschiedenen Schaltungsblöcken.
- Audio-Schaltungen: In Audiogeräten zur Verbesserung der Klangqualität durch effektive Filterung und zur Vermeidung von unerwünschten Frequenzen.
- Steuerungstechnik: In industriellen Steuerungen und Automatisierungssystemen, wo Zuverlässigkeit und Langlebigkeit essenziell sind.
- DIY-Projekte und Reparaturen: Für Elektronikenthusiasten und Techniker, die hochwertige Komponenten für ihre Projekte oder zur Reparatur bestehender Geräte benötigen.
- Mess- und Prüftechnik: In präzisen Messgeräten, wo eine stabile und störungsfreie Stromversorgung unerlässlich ist.
Detaillierte technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | VIS MAL203036109 |
| Typ | Aluminium-Elektrolytkondensator |
| Bauform | Axial |
| Kapazität | 10 µF (Mikrofarad) |
| Nennspannung | 25 V (Volt) DC |
| Betriebstemperatur (maximal) | 85°C (Grad Celsius) |
| Lebensdauer (bei 85°C) | 2.000 Stunden |
| Abmessungen (Durchmesser x Länge) | 4,5 mm x 10 mm |
| Toleranz | Typisch ±20% (bei 120Hz, 20°C) |
| Verlustfaktor (ESR) | Optisch auf Anfrage oder je nach Anwendungsspezifikation |
| Isolationswiderstand | Mindestens 2000 MΩ (bei 25V DC, 1 Minute) |
| Materialien des Gehäuses | Hochwertiges Aluminium-Gehäuse mit isolierender Hülle |
Häufig gestellte Fragen zu VIS MAL203036109 – Elko, axial, 10 uF, 25 V, 85°C, 2000 h, 4,5 x 10 mm
Was bedeutet die Angabe 2.000 h bei 85°C für die Lebensdauer des Kondensators?
Diese Angabe definiert die erwartete Betriebsdauer des Kondensators unter konstanten Bedingungen bei einer Temperatur von 85°C. Nach Erreichen dieser Stundenzahl kann die Kapazität des Kondensators um einen bestimmten Wert abnehmen oder sein ESR (Equivalent Series Resistance) steigen, was seine Leistungsfähigkeit beeinträchtigt. Für Anwendungen, die eine noch längere Lebensdauer erfordern, empfiehlt sich der Betrieb bei niedrigeren Temperaturen.
Ist der VIS MAL203036109 für den Einsatz in Netzteilen geeignet?
Ja, dieser Aluminium-Elektrolytkondensator ist hervorragend für den Einsatz in Netzteilen geeignet, insbesondere für die Filterung von Gleichspannungen und die Glättung von Ripple-Strömen. Seine Kapazität von 10 µF und die Spannungsfestigkeit von 25 V machen ihn zu einer soliden Wahl für viele Niederspannungsnetzteil-Anwendungen.
Wie verhält sich die Kapazität des Kondensators bei unterschiedlichen Temperaturen?
Die Kapazität von Elektrolytkondensatoren kann temperaturabhängig sein. Bei niedrigeren Temperaturen kann die Kapazität tendenziell leicht abnehmen, während sie bei höheren Temperaturen stabil bleibt oder sich leicht erhöht, bis die Grenzwerte erreicht sind. Die Angabe von 85°C als Betriebstemperatur deutet auf eine gute Temperaturstabilität innerhalb des spezifizierten Bereichs hin.
Welchen Vorteil bietet die axiale Bauform gegenüber radialen Kondensatoren?
Die axiale Bauform ermöglicht eine einfachere Bestückung auf Leiterplatten, da die Anschlüsse an beiden Enden des zylindrischen Gehäuses austreten. Dies kann bei der Platzierung und Verlegung von Leiterbahnen vorteilhaft sein und ist oft die bevorzugte Wahl für bestimmte Schaltungsdesigns oder bei der Reparatur älterer Geräte, die für axiale Bauteile ausgelegt sind.
Was ist der Unterschied zwischen diesem Elko und einem Tantalkondensator?
Aluminium-Elektrolytkondensatoren (Elkos) wie der VIS MAL203036109 bieten in der Regel eine höhere Kapazität pro Volumen und sind kostengünstiger als Tantalkondensatoren. Tantalkondensatoren hingegen zeichnen sich oft durch eine höhere Stabilität, einen geringeren Leckstrom und eine bessere Frequenzcharakteristik aus, sind aber empfindlicher gegenüber Überspannung und in der Regel teurer.
Kann der Kondensator mit einer höheren Spannung als 25V betrieben werden?
Nein, es wird dringend davon abgeraten, diesen Kondensator mit einer Spannung zu betreiben, die die angegebene Nennspannung von 25V überschreitet. Überspannung kann zu dauerhaften Schäden, Ausfällen oder sogar zum Bersten des Kondensators führen. Achten Sie stets auf die Spezifikationen der Schaltung und des Bauteils.
Wie lange ist die voraussichtliche Lebensdauer des Kondensators bei Raumtemperatur (ca. 20°C)?
Die Lebensdauer von Elektrolytkondensatoren verlängert sich bei niedrigeren Betriebstemperaturen erheblich. Für jede Reduzierung der Temperatur um etwa 10°C kann sich die Lebensdauer grob verdoppeln. Bei Raumtemperatur (ca. 20°C) kann die Lebensdauer dieses Kondensators daher deutlich über die spezifizierten 2.000 Stunden bei 85°C hinausgehen, oft um ein Vielfaches.
