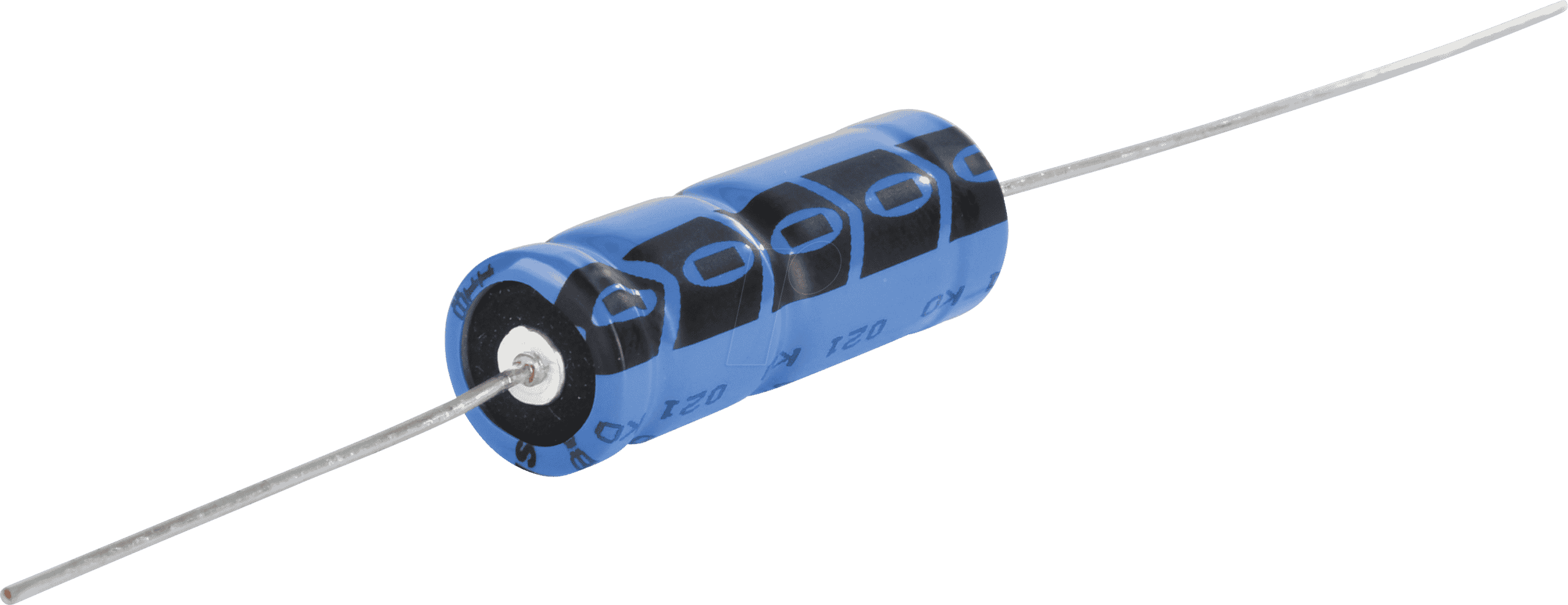

Hochleistungs-Elko für anspruchsvolle Schaltungen: VIS MAL202134221
Sie suchen nach einem zuverlässigen und langlebigen Elektrolytkondensator für Ihre elektronischen Schaltungen, der auch unter erhöhten Temperaturen stabil bleibt? Der VIS MAL202134221 ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die präzise und konstante Kapazitätswerte für ihre Designs benötigen.
Optimale Leistung und Zuverlässigkeit für Ihre Elektronikprojekte
Der VIS MAL202134221 Elektrolytkondensator zeichnet sich durch seine axiale Bauweise und eine Nennkapazität von 220 µF aus, gepaart mit einer Betriebsspannung von 10 V. Diese Spezifikationen machen ihn zu einer exzellenten Wahl für eine Vielzahl von Anwendungen, von Netzteilfilterungen über Entkopplungsschaltungen bis hin zu Audio- und Messtechnik. Die Fähigkeit, Temperaturen bis zu 85°C zu tolerieren, unterstreicht seine Robustheit und Eignung für Umgebungen, in denen Standardkomponenten an ihre Grenzen stoßen würden. Mit einer Kapazitätstoleranz von -10% bis +50% bietet er eine solide Performance, die für viele Schaltungsdesigns ausreichend und kosteneffizient ist.
Vorteile des VIS MAL202134221 Elkos
- Axiale Bauform für flexible Integration: Die axiale Anordnung der Anschlüsse erleichtert das Einlöten und die Platzierung auf Leiterplatten, besonders in kompakteren Designs.
- Stabile Kapazität von 220 µF: Bietet eine zuverlässige Speicherkapazität für typische Filter- und Entkopplungsaufgaben in analogen und digitalen Schaltungen.
- Betriebssicherheit bei 10 V: Geeignet für eine breite Palette von Niederspannungsanwendungen, was ihn zu einem vielseitigen Bauteil macht.
- Temperaturbeständigkeit bis 85°C: Ermöglicht den Einsatz in Umgebungen mit erhöhter Betriebstemperatur, wo andere Kondensatoren ihre Leistungseinbußen erfahren würden.
- Ausgewogene Toleranz (-10% bis +50%): Bietet ein gutes Gleichgewicht zwischen Kosten und Präzision für viele Standardanwendungen.
- Zuverlässige Filterung und Entkopplung: Reduziert effektiv Rauschen und unerwünschte Spannungsspitzen, was für die Signalintegrität entscheidend ist.
Technische Spezifikationen und Materialqualität
Der VIS MAL202134221 ist ein klassischer Aluminium-Elektrolytkondensator, der für seine Zuverlässigkeit und sein gutes Preis-Leistungs-Verhältnis geschätzt wird. Die axiale Bauweise ist traditionell und bewährt, was eine einfache Handhabung und Montage auf Leiterplatten ermöglicht. Das verwendete Dielektrikum und die Elektrolyte sind auf eine lange Lebensdauer und stabile elektrische Eigenschaften ausgelegt, auch unter den spezifizierten Temperaturbedingungen. Die 10V Nennspannung deckt die Anforderungen vieler gängiger elektronischer Geräte und Entwicklungsboards ab. Die Kapazität von 220 µF ist ein Standardwert, der für grundlegende Filteraufgaben in Netzteilen, zur Glättung von Gleichspannungen oder zur Entkopplung von integrierten Schaltungen verwendet wird. Die spezifizierte Toleranz von -10% bis +50% ist charakteristisch für viele kosteneffiziente Elektrolytkondensatoren und ausreichend für Anwendungen, bei denen keine extrem hohen Präzisionsanforderungen bestehen. Die Betriebstemperatur bis 85°C ist ein wichtiger Indikator für die Robustheit des Bauteils und seine Eignung für den Einsatz in nicht extremen, aber doch warmen Umgebungen, wie sie in vielen Konsolen, Computern oder industriellen Steuerungen vorkommen können.
Einsatzbereiche und Anwendungsbeispiele
Dieser Elektrolytkondensator ist ein unverzichtbares Bauteil in vielen Bereichen der Elektronikentwicklung und -reparatur. Seine Vielseitigkeit macht ihn zu einer attraktiven Wahl für:
- Netzteil-Applikationen: Zur Glättung der Ausgangsspannung von Schaltnetzteilen und Transformatoren, wodurch eine saubere Gleichspannung für nachgeschaltete Schaltungsteile gewährleistet wird. Er hilft, Restwelligkeit (Ripple) zu minimieren.
- Entkopplung von ICs: Kondensatoren in der Nähe von integrierten Schaltungen (ICs) wie Mikrocontrollern, Prozessoren oder Logik-ICs dienen als lokale Energiespeicher. Sie versorgen die ICs kurzzeitig mit Strom, wenn sie diesen benötigen, und filtern hochfrequente Störungen aus der Versorgungsleitung.
- Audio-Schaltungen: In analogen Audio-Schaltungen, wie z.B. in Verstärkern oder Filtern, kann der VIS MAL202134221 zur Kopplung von Audiosignalen oder zur Filterung im Frequenzbereich eingesetzt werden.
- Prototypenentwicklung und Hobby-Projekte: Für Bastler und Elektronik-Enthusiasten ist dieser Elko ein preiswerter und dennoch leistungsfähiger Baustein für eine Vielzahl von Projekten, von einfachen Schaltungen bis hin zu komplexeren Geräten.
- Industrielle Steuerungen: In weniger kritischen Bereichen industrieller Steuerungs- und Automatisierungstechnik, wo moderate Temperaturbedingungen herrschen, bietet dieser Elko eine kostengünstige Lösung.
- Reparatur und Ersatzteile: Er eignet sich hervorragend als Ersatzteil für defekte Kondensatoren in bestehenden Geräten, solange die elektrischen Spezifikationen übereinstimmen.
Die axiale Bauform erleichtert die Bestückung von älteren oder speziell konstruierten Leiterplatten. Die 10V Nennspannung ist ideal für viele Niederspannungsanwendungen, die in der Unterhaltungselektronik und im Bereich der Mess- und Regeltechnik üblich sind.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Kondensatortyp | Elektrolytkondensator (Elko) |
| Bauform | Axial |
| Nennkapazität | 220 µF (Mikrofarad) |
| Nennspannung | 10 V (Volt) |
| Maximale Betriebstemperatur | 85°C |
| Kapazitätstoleranz | -10% bis +50% |
| Anschlussart | Axiale bedrahtete Anschlüsse für Lötapplikationen |
| Dielektrikum | Hochreiner Aluminiumoxid-Film |
| Gehäusematerial | Stabil, nicht-leitendes Isoliermaterial mit Markierung für Polarität |
Erweiterte Einsatzmöglichkeiten und Langzeitstabilität
Die Wahl eines Elektrolytkondensators mit einer maximalen Betriebstemperatur von 85°C wie dem VIS MAL202134221 bietet einen signifikanten Vorteil gegenüber Komponenten, die für niedrigere Temperaturen spezifiziert sind. In vielen elektronischen Geräten entstehen durch die Leistungsprozesse im Inneren Wärme, und die Umgebungstemperatur kann ebenfalls zum Gesamtwärmestau beitragen. Ein Elko, der bis 85°C ausgelegt ist, behält seine Kapazität und seinen ESR (Equivalent Series Resistance) Wert über einen längeren Zeitraum stabiler bei. Dies ist entscheidend für die Filtergüte und die Effizienz von Stromversorgungen. Ein hoher ESR kann zu Leistungsverlusten und erhöhter Wärmeentwicklung im Kondensator selbst führen, was die Lebensdauer drastisch verkürzt. Die 220 µF Kapazität ist ein gängiger Wert für viele Anwendungen, wo eine moderate Glättung oder Entkopplung erforderlich ist. Während für sehr kritische Anwendungen höhere Kapazitäten oder spezielle Elko-Typen (wie Polymer- oder Tantalkondensatoren) vorteilhafter sein können, bietet dieser Standard-Alu-Elko eine hervorragende und kostengünstige Lösung für die breite Masse an Elektronikprojekten.
Die axiale Bauform ist besonders vorteilhaft für die Montage auf Platinen mit eingeschränktem Platzangebot oder wenn eine horizontale Platzierung gewünscht ist. Im Vergleich zu radialen Kondensatoren ragt die Achse des Bauteils weiter heraus, was in manchen Gehäusen eine einfachere Installation ermöglichen kann. Die Bedruckung auf dem Gehäuse ist typischerweise klar und deutlich, um die Polarität des Kondensators anzuzeigen, was beim Einbau unbedingt beachtet werden muss, um Schäden am Bauteil oder der Schaltung zu vermeiden.
Häufig gestellte Fragen (FAQ) zu VIS MAL202134221 – Elko, axial, 220 uF, 10 V, 85°C, -10..+50%
Was bedeutet die axiale Bauform bei diesem Elko?
Die axiale Bauform bedeutet, dass die beiden Anschlüsse des Kondensators an entgegengesetzten Enden des zylindrischen Gehäuses austreten. Dies ermöglicht eine einfache Montage und Lötung auf Leiterplatten, oft horizontal, und ist besonders nützlich in kompakten Designs oder bei spezifischen Leiterplattenlayouts.
Kann ich diesen Elko in einer Schaltung mit 12V verwenden?
Nein, Sie sollten diesen Elko nicht in einer Schaltung verwenden, die dauerhaft mehr als 10V liefert. Die Nennspannung von 10V ist die maximale zulässige Betriebsspannung. Eine Überschreitung kann zu Beschädigungen, Funktionsstörungen oder sogar zum Versagen des Bauteils führen.
Wie wirkt sich die Betriebstemperatur von 85°C aus?
Eine maximale Betriebstemperatur von 85°C bedeutet, dass der Kondensator unter diesen Bedingungen zuverlässig und mit seinen spezifizierten elektrischen Eigenschaften arbeiten kann. Dies ist vorteilhaft in Umgebungen, die wärmer sind als die übliche Raumtemperatur, aber nicht extrem hohe Temperaturen erreichen.
Ist die Kapazitätstoleranz von -10% bis +50% für jede Anwendung geeignet?
Diese Toleranz ist für viele Standardanwendungen wie Netzteilfilterung und Entkopplung völlig ausreichend. Für sehr präzise Filter, Zeitgeberschaltungen oder Schaltungen, die extrem genaue Kapazitätswerte erfordern, sind möglicherweise Elkos mit engerer Toleranz oder andere Kondensatortypen besser geeignet.
Welche Rolle spielt die Kapazität von 220 µF in einer Schaltung?
Die Kapazität von 220 µF gibt an, wie viel elektrische Ladung der Kondensator speichern kann. In Anwendungen wie Netzteilen hilft sie, Spannungsspitzen zu glätten (Ripple-Reduktion), und in Entkopplungsanwendungen stellt sie kurzfristig Energie für integrierte Schaltungen bereit, um Schwankungen in der Stromversorgung auszugleichen.
Wie erkenne ich die richtige Polung dieses axialen Elkos?
Auf dem Gehäuse des Elkos befindet sich eine Markierung, die die negative Anschlussseite kennzeichnet. Dies ist typischerweise ein Streifen oder eine Reihe von Punkten. Es ist zwingend notwendig, den Elko mit der korrekten Polung einzulöten, da eine Verpolung zu schweren Beschädigungen führen kann.
Wie unterscheidet sich dieser Elko von anderen Typen wie Keramikkondensatoren?
Elektrolytkondensatoren wie dieser bieten typischerweise eine deutlich höhere Kapazität pro Volumeneinheit als Keramikkondensatoren, sind aber langsamer in der Reaktion auf hochfrequente Signale und haben eine größere Kapazitätstoleranz sowie eine limitierte Lebensdauer, insbesondere bei höheren Temperaturen. Sie sind ideal für Netzteilfilterung und langsamere Signalverarbeitung, während Keramikkondensatoren für Hochfrequenz-Entkopplung und kleinere Kapazitätswerte besser geeignet sind.
