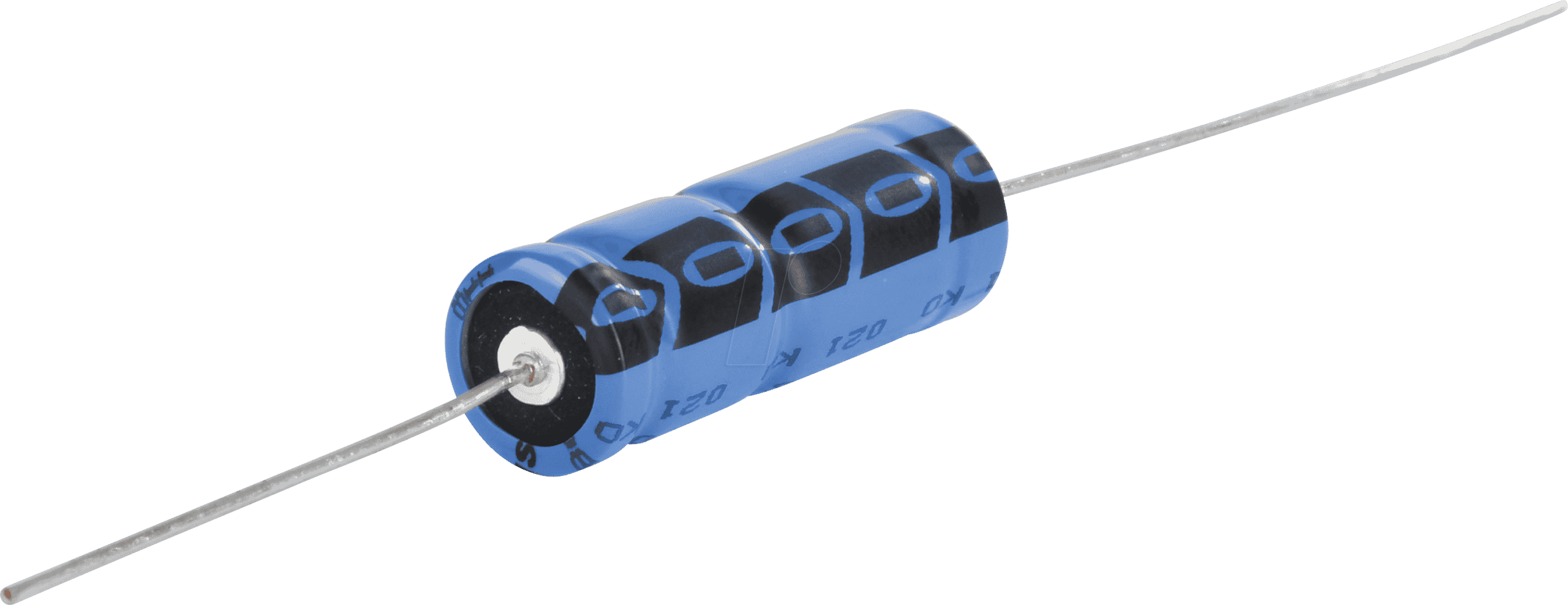

VIS MAL202117152 – Axialer Elektrolytkondensator für anspruchsvolle Schaltungen
Der VIS MAL202117152 ist ein axialer Elektrolytkondensator, der speziell für Anwendungen entwickelt wurde, bei denen eine zuverlässige Glättung, Kopplung oder Entkopplung von Gleich- und Wechselspannungen erforderlich ist. Er eignet sich ideal für Ingenieure, Techniker und Hobbyisten, die Wert auf Langlebigkeit, präzise Leistung und Stabilität unter variierenden Temperaturbedingungen legen.
Überlegene Leistung und Zuverlässigkeit des VIS MAL202117152
Im Vergleich zu Standard-Elektrolytkondensatoren zeichnet sich der VIS MAL202117152 durch seine optimierte Konstruktion und hochwertige Materialien aus. Die axiale Bauform minimiert induktive Effekte und ermöglicht eine kompakte Montage in dichten Schaltungsdesigns. Mit einer Kapazität von 1500 µF und einer Nennspannung von 40 V bietet er ein robustes Leistungsprofil für eine Vielzahl von Energieversorgungs- und Signalverarbeitungsschaltungen.
Einsatzgebiete und technische Vorteile
Der VIS MAL202117152 ist eine ausgezeichnete Wahl für:
- Glättung von Gleichrichterschaltungen: Reduziert effektiv Restwelligkeit nach der Gleichrichtung, was zu einer stabileren Gleichspannung führt.
- Entkopplung von Stromversorgungen: Minimiert Rauschen und Spannungsspitzen in empfindlichen Schaltungen, indem Energie lokal bereitgestellt wird.
- Kopplung von Audiosignalen: Ermöglicht die Durchleitung von AC-Signalen bei gleichzeitiger Blockierung von DC-Anteilen.
- Pufferung von transienten Lasten: Bietet eine kurzfristige Energiereserve, um plötzliche Stromanforderungen zu bedienen.
- Langzeitstabilität in industriellen Umgebungen: Die robuste Bauweise und die geeignete Temperaturbeständigkeit gewährleisten eine lange Lebensdauer auch unter herausfordernden Bedingungen.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Der Elektrolytkondensator VIS MAL202117152 basiert auf einer fortschrittlichen Aluminium-Elektrolyt-Technologie. Die anodische Oxidation des Aluminiumfilms bildet eine dielektrische Oxidschicht, die für die hohe Kapazität pro Volumeneinheit verantwortlich ist. Die Verwendung eines flüssigen oder gelartigen Elektrolyten als Kathode ermöglicht eine hohe spezifische Kapazität. Die axiale Bauweise mit beidseitig herausgeführten Anschlüssen ist besonders vorteilhaft für die Leiterplattenmontage, da sie eine geringe Induktivität und gute thermische Eigenschaften bietet.
Material und Konstruktion
- Anode: Hochreines Aluminium, anodisiert zur Erzeugung der Dielektrikumsschicht.
- Kathode: Elektrolytische Verbindung, die eine leitfähige Bahn zum Gehäuse bildet.
- Dielektrikum: Aluminiumoxid (Al₂O₃), erzeugt durch elektrochemischen Prozess.
- Gehäuse: Robustes, isolierendes Material zum Schutz der internen Komponenten und zur Verhinderung von Leckagen.
- Anschlüsse: Axial angeordnete Zinn-Bronze-Drähte für gute Lötbarkeit und mechanische Stabilität.
Temperaturverhalten und Lebensdauer
Die Betriebstemperaturbeschränkung von 85°C ist ein entscheidender Faktor für die Zuverlässigkeit und Lebensdauer des Kondensators. Bei höheren Temperaturen altern die Elektrolytmaterialien schneller, was zu einer Verschlechterung der Kapazität und einer Erhöhung des Verlustfaktors führen kann. Der VIS MAL202117152 wurde entwickelt, um auch bei nomineller Belastung innerhalb dieses Temperaturbereichs eine lange Betriebslebensdauer zu gewährleisten. Die Angabe -10..+50% für die Kapazitätstoleranz ist typisch für Elektrolytkondensatoren und gewährleistet, dass die tatsächliche Kapazität innerhalb dieses Bereichs liegt, was für die meisten Schaltungsdesigns ausreichend präzise ist.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Artikelnummer | MAL202117152 |
| Produkttyp | Axialer Elektrolytkondensator |
| Nennkapazität | 1500 µF (Mikrofarad) |
| Nennspannung | 40 V (Volt DC) |
| Max. Betriebstemperatur | 85 °C |
| Kapazitätstoleranz | -10 % bis +50 % |
| Bauform | Axial |
| Elektrolytmaterial | Aluminium-Elektrolyt (Standard) |
| Verlustfaktor (typisch) | Abhängig von Frequenz und Temperatur, für Standardanwendungen optimiert. |
| Anschlusstyp | Axial-Leitungen, verzinnt |
Wichtige Überlegungen bei der Auswahl
Bei der Auswahl eines Elektrolytkondensators ist es essenziell, die Nennspannung, die Kapazität und die zulässige Betriebstemperatur auf die Anforderungen Ihrer Schaltung abzustimmen. Überschreiten Sie niemals die Nennspannung, da dies zu einem Ausfall des Kondensators führen kann. Eine höhere Nennspannung als erforderlich ist jedoch oft ratsam, um Sicherheitsreserven zu schaffen und die Lebensdauer zu verlängern. Die Kapazität bestimmt, wie gut der Kondensator Energie speichern und wieder abgeben kann, was für Glättungs- und Pufferungsanwendungen entscheidend ist.
FAQ – Häufig gestellte Fragen zu VIS MAL202117152 – Elko, axial, 1500 uF, 40 V, 85°C, -10..+50%
Ist der VIS MAL202117152 für den Einsatz in Schaltnetzteilen geeignet?
Ja, der VIS MAL202117152 kann in vielen Schaltnetzteilanwendungen eingesetzt werden, insbesondere zur Glättung des Ausgangs-Gleichstroms. Seine Spezifikationen sind für typische Anforderungen in diesem Bereich ausgelegt.
Was bedeutet die Kapazitätstoleranz von -10..+50%?
Diese Angabe bedeutet, dass die tatsächliche Kapazität des Kondensators bei der Herstellung innerhalb eines Bereichs von 10% unter bis 50% über dem nominalen Wert von 1500 µF liegen kann. Dies ist eine übliche Toleranz für Elektrolytkondensatoren und für die meisten Anwendungen ausreichend.
Wie wirkt sich die Betriebstemperatur von 85°C auf die Lebensdauer aus?
85°C ist die maximale empfohlene Betriebstemperatur. Bei niedrigeren Temperaturen verlängert sich die Lebensdauer des Kondensators signifikant. Eine kontinuierliche Belastung nahe der maximalen Temperatur verkürzt die erwartete Betriebslebensdauer.
Kann ich den VIS MAL202117152 anstelle eines Kondensators mit höherer Nennspannung verwenden?
Ja, die Verwendung eines Kondensators mit einer höheren Nennspannung (z.B. 50V statt 40V) ist in der Regel unbedenklich und kann die Zuverlässigkeit erhöhen. Umgekehrt sollten Sie niemals einen Kondensator mit niedrigerer Nennspannung verwenden, da dies zu einem sofortigen Ausfall führen kann.
Welche Vorteile bietet die axiale Bauform?
Die axiale Bauform ermöglicht eine kompakte Montage, geringe Induktivität und gute thermische Eigenschaften. Dies macht sie besonders geeignet für Platz- und Leistungsanforderungen in vielen Schaltungsdesigns.
Ist die Kapazität von 1500 µF für allgemeine Audioanwendungen ausreichend?
Eine Kapazität von 1500 µF ist für viele Audioanwendungen, insbesondere zur Netzteilglättung oder als Koppelkondensator in Leistungsstufen, sehr gut geeignet. Für sehr hochfrequente Signalverarbeitung oder spezifische Entkopplungsanforderungen können andere Kapazitätswerte erforderlich sein.
Wie wird der Verlustfaktor (ESR) bei diesem Kondensator beeinflusst?
Der äquivalente Serienwiderstand (ESR) ist ein wichtiger Parameter, der den Verlustfaktor beeinflusst. Bei Elektrolytkondensatoren steigt der ESR mit sinkender Temperatur und höherer Frequenz. Der VIS MAL202117152 bietet einen typischen ESR für seine Klasse, der für die meisten Anwendungen eine effiziente Energieübertragung ermöglicht.
