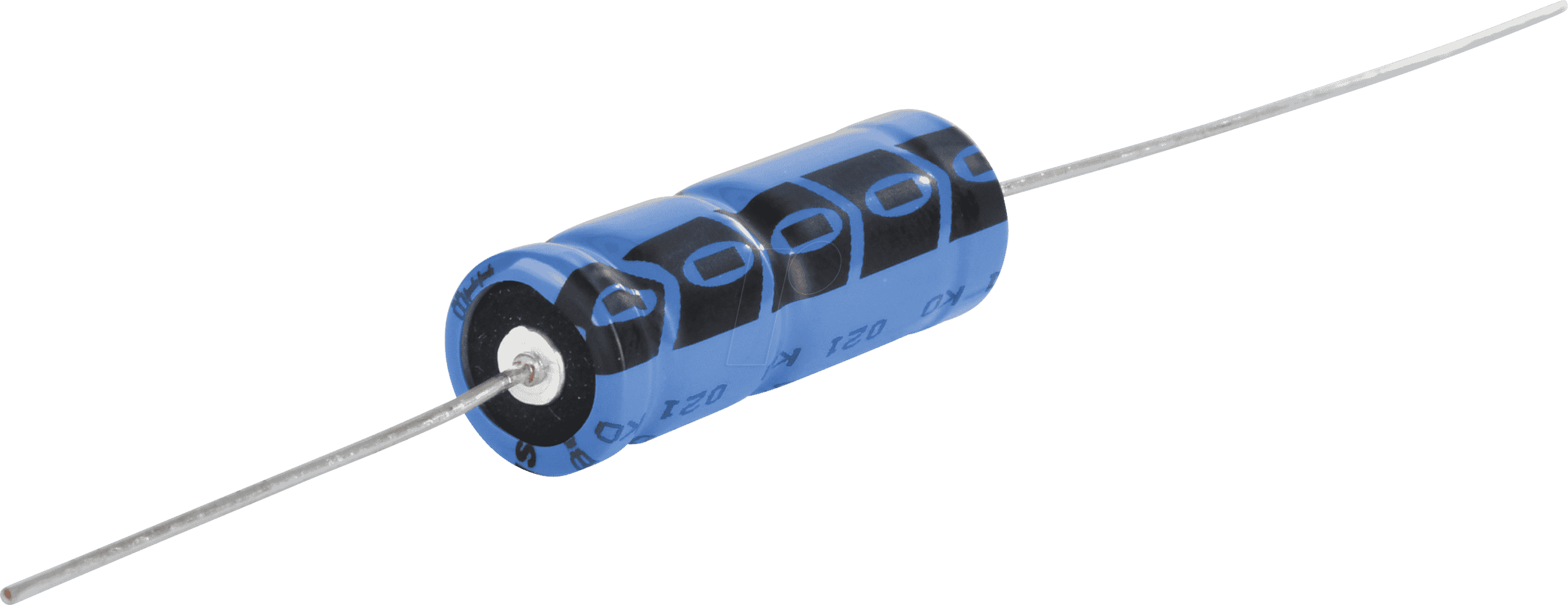

VIS MAL202116152 – Axialer Elektrolytkondensator für Stabilität und Langlebigkeit in anspruchsvollen Schaltungen
Sie suchen nach einer zuverlässigen Komponente zur Glättung von Spannungen, zur Energiespeicherung oder zur Entkopplung in Ihrer Elektronikschaltung? Der VIS MAL202116152, ein axialer Elektrolytkondensator mit 1,5 mF Kapazität und einer Nennspannung von 25 V, ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die Wert auf präzise Leistung und hohe Betriebssicherheit legen. Dieses Bauteil wurde entwickelt, um die Herausforderungen typischer Stromversorgungsanwendungen zu meistern und eine konstante Performance über einen weiten Temperaturbereich zu gewährleisten.
Überlegene Leistung und Zuverlässigkeit: Ihr Vorteil mit dem VIS MAL202116152
Im Vergleich zu minderwertigen Standardlösungen bietet der VIS MAL202116152 eine bemerkenswerte Toleranz (-10..+50%) und eine optimierte Konstruktion für axiale Montagen. Diese Eigenschaften ermöglichen eine präzise Abstimmung der Schaltungseigenschaften und garantieren eine außergewöhnliche Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die Auswahl eines hochwertigen Elektrolytkondensators ist entscheidend für die Funktionalität und Lebensdauer jedes elektronischen Systems, und der VIS MAL202116152 setzt hier neue Maßstäbe.
Kernfunktionen und Technische Vorteile
Der VIS MAL202116152 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn für vielfältige Anwendungen prädestinieren:
- Hohe Kapazität: Mit 1,5 mF bietet dieser Elko ausreichend Kapazität für effektive Glättungs- und Filteraufgaben, um unerwünschte Ripple-Spannungen in Netzteilen zu minimieren und eine stabile Stromversorgung zu gewährleisten.
- Robuste Spannungsfestigkeit: Die Nennspannung von 25 V deckt einen breiten Anwendungsbereich ab, von Niederspannungs-Stromversorgungen bis hin zu anspruchsvolleren Schaltungen, wo eine zuverlässige Spannungsisolation erforderlich ist.
- Erweiterter Temperaturbereich: Der Betriebstemperaturbereich von 85°C ermöglicht den Einsatz des Kondensators auch in Umgebungen mit erhöhter Umgebungstemperatur, was für die Zuverlässigkeit elektronischer Geräte unter industriellen Bedingungen unerlässlich ist.
- Axiales Design für flexible Montage: Das axiale Bauform des Kondensators ist prädestiniert für den Einsatz auf Leiterplatten (PCBs), wo eine platzsparende und sichere Montage erforderlich ist. Diese Bauform ist oft kompatibel mit etablierten Fertigungsprozessen.
- Präzise Toleranz: Die angegebene Toleranz von -10..+50% ist für Elektrolytkondensatoren ein gängiger Wert, der jedoch in Kombination mit den anderen Spezifikationen eine zuverlässige Funktion sicherstellt. Für hochpräzise Schaltungen sind gegebenenfalls mehrere Kondensatoren parallel zu schalten, um die Gesamttoleranz zu verbessern.
- Optimierte Elektrolyt-Technologie: Moderne Elektrolytkondensatoren wie der VIS MAL202116152 verwenden optimierte Elektrolyte, die eine geringere ESR (Equivalent Series Resistance) und eine längere Lebensdauer im Vergleich zu älteren Technologien bieten. Dies führt zu effizienteren Schaltungen und reduziert Wärmeentwicklung.
Anwendungsbereiche für höchste Ansprüche
Der VIS MAL202116152 ist aufgrund seiner Spezifikationen und seines Designs einsetzbar in einer Vielzahl von elektronischen Geräten und Systemen:
- Stromversorgungen: Als Ausgangs- oder Eingangselko in Netzteilen für Consumer Electronics, Industrieanlagen, Labormessgeräte und Embedded Systems zur Glättung von Gleichspannungen und zur Reduzierung von Netzbrummen.
- Audio- und Videosysteme: Zur Kopplung und Entkopplung von Audiosignalen, zur Filterung von Störsignalen und zur Energiespeicherung in Verstärkerschaltungen.
- Schaltnetzteile (SMPS): Als Pufferkondensator zur Stabilisierung der Zwischenkreisspannung und zur Entkopplung von Schaltkomponenten.
- Steuerungselektronik: In Steuergeräten für Maschinen, Fahrzeuge und Haushaltsgeräte, wo eine zuverlässige Spannungsversorgung und Signalintegrität unerlässlich sind.
- Hobby- und Bastelprojekte: Für Entwickler und Maker, die eine robuste und kosteneffiziente Lösung für ihre Prototypen und selbstgebauten Geräte suchen.
Detaillierte Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Artikelnummer | VIS MAL202116152 |
| Typ | Axialer Elektrolytkondensator (Elko) |
| Kapazität | 1,5 mF (Millifara) |
| Nennspannung | 25 V (Volt) |
| Max. Betriebstemperatur | 85°C (Grad Celsius) |
| Kapazitätstoleranz | -10% bis +50% |
| Gehäusebauform | Axial, zylindrisch mit beidseitigen Anschlussterminals |
| Anschlussart | Axiale Lötanschlüsse |
| Dielektrikum | Elektrolyt (typischerweise Aluminium) |
| Polarität | Polarisiert (korrekte Anschlussrichtung beachten) |
Wichtige Hinweise zur Installation und Handhabung
Die korrekte Installation von Elektrolytkondensatoren ist entscheidend für deren Lebensdauer und die Zuverlässigkeit der Gesamtschaltung. Beachten Sie stets die Polarität des VIS MAL202116152. Eine Verpolung führt unweigerlich zur Zerstörung des Bauteils und kann weitere Schäden verursachen. Die Anschlussbeine sind in der Regel durch unterschiedliche Längen oder Markierungen gekennzeichnet, wobei das längere Bein meist den Pluspol darstellt. Achten Sie auf ausreichende Lötstellenqualität, um kalte Lötstellen und Übergangswiderstände zu vermeiden, die die Leistung beeinträchtigen könnten. Bei Anwendungen, die höhere Ströme oder zusätzliche Filterung erfordern, kann die Parallelschaltung mehrerer Kondensatoren sinnvoll sein, um die Gesamtbelastbarkeit zu erhöhen und die ESR zu reduzieren.
Häufig gestellte Fragen zu VIS MAL202116152 – Elko, axial, 1,5 mF, 25 V, 85°C, -10..+50%
Was bedeutet „axial“ bei diesem Kondensatortyp?
Die Bezeichnung „axial“ bezieht sich auf die Bauform des Kondensators. Das bedeutet, dass die Anschlüsse (Litzen oder Pins) an den gegenüberliegenden Stirnseiten des zylindrischen Gehäuses herausgeführt sind. Dies ermöglicht eine Montage auf Leiterplatten, bei der der Kondensator flach auf der Platine liegt und die Anschlüsse durch die Bohrlöcher geführt werden.
Ist der VIS MAL202116152 für alle Anwendungen mit 25V geeignet?
Die Nennspannung von 25V gibt die maximale Gleichspannung an, der der Kondensator sicher ausgesetzt werden kann. Bei Wechselspannungsanwendungen muss die Spitzenspannung berücksichtigt werden. Grundsätzlich ist er für viele Anwendungen im Bereich bis 25V Gleichspannung oder entsprechende Wechselspannungen ausgelegt. Überschreiten Sie niemals die angegebene Nennspannung, um Beschädigungen zu vermeiden.
Wie wichtig ist die angegebene Kapazitätstoleranz von -10..+50%?
Die Kapazitätstoleranz gibt an, wie stark die tatsächliche Kapazität von dem Nennwert abweichen kann. Eine Toleranz von -10..+50% ist für Elektrolytkondensatoren typisch und bedeutet, dass die tatsächliche Kapazität zwischen 1,35 mF und 2,25 mF liegen kann. Für die meisten Netzteil- und Filteranwendungen ist diese Toleranz ausreichend. Für hochpräzise Timer- oder Oszillatorschaltungen sind möglicherweise Kondensatoren mit geringerer Toleranz (z.B. Folienkondensatoren) oder eine spezielle Schaltungskonfiguration erforderlich.
Welche Auswirkungen hat die maximale Betriebstemperatur von 85°C?
Die maximale Betriebstemperatur von 85°C gibt an, bis zu welcher Umgebungstemperatur der Kondensator zuverlässig arbeiten kann. Bei höheren Temperaturen nimmt die Lebensdauer von Elektrolytkondensatoren ab. Der VIS MAL202116152 ist also für Anwendungen gedacht, bei denen die Betriebstemperatur diese Grenze nicht überschreitet. Eine gute Belüftung der Schaltung kann die Lebensdauer verlängern.
Muss ich bei der Montage auf die Polarität achten?
Ja, Elektrolytkondensatoren sind polarisiert. Das bedeutet, sie haben einen positiven und einen negativen Anschluss. Der negative Anschluss ist in der Regel auf dem Gehäuse des Kondensators markiert (oft durch einen Streifen oder die Markierung von Minuszeichen). Wenn der Kondensator verpolt angeschlossen wird, kann dies zu einer Beschädigung des Bauteils führen, was sich durch Erhitzen, Aufblähen oder sogar Durchschlagen äußern kann. Achten Sie unbedingt auf die korrekte Polung gemäß dem Schaltungsdiagramm.
Was bedeutet ESR im Zusammenhang mit diesem Kondensator?
ESR steht für „Equivalent Series Resistance“ oder „äquivalenter Serienwiderstand“. Dies ist ein parasitärer Widerstand, der in Reihe mit der idealen Kapazität des Kondensators liegt. Eine niedrige ESR ist wünschenswert, da sie zu geringeren Energieverlusten (in Form von Wärme) und einer besseren Filterwirkung führt, insbesondere bei hohen Frequenzen. Obwohl die ESR für den VIS MAL202116152 nicht explizit angegeben ist, werden moderne Elkos in der Regel mit optimierten Elektrolyten für eine möglichst niedrige ESR gefertigt.
Kann ich den VIS MAL202116152 in einem Schaltnetzteil verwenden?
Ja, der VIS MAL202116152 eignet sich gut für den Einsatz in Schaltnetzteilen, insbesondere als Pufferkondensator im Ausgangsfilter oder zur Glättung der Zwischenkreisspannung. Seine Kapazität von 1,5 mF und die Nennspannung von 25V sind für viele gängige SMPS-Designs passend. Achten Sie jedoch auf die maximalen Strombelastbarkeiten und die Frequenzcharakteristik, falls Sie den Kondensator in sehr hochfrequenten Anwendungen einsetzen möchten.
