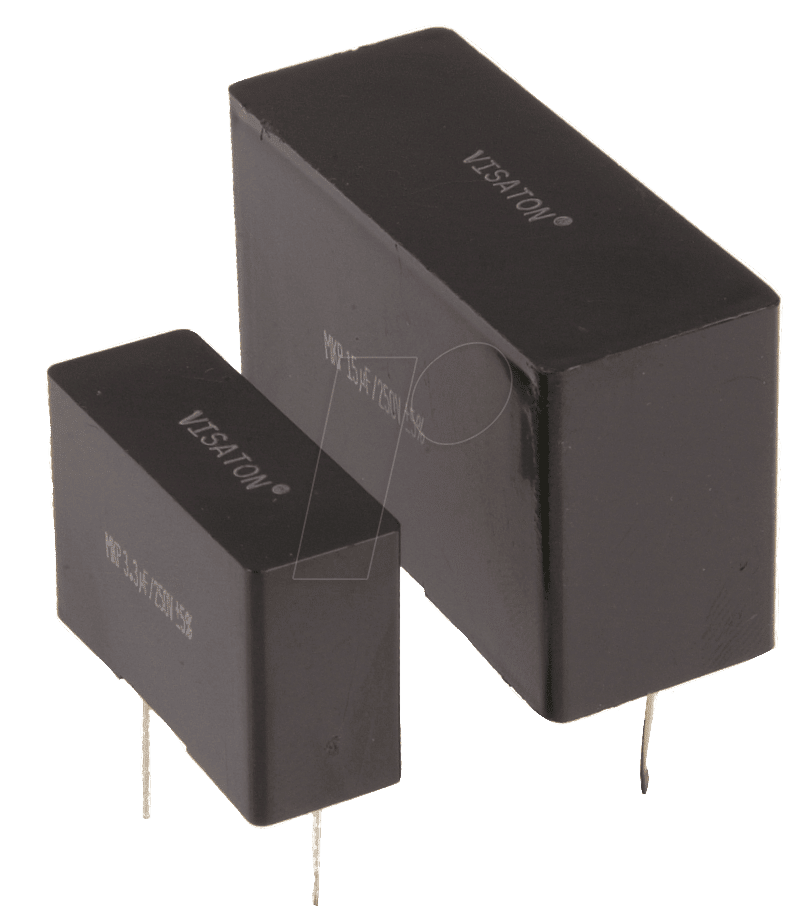

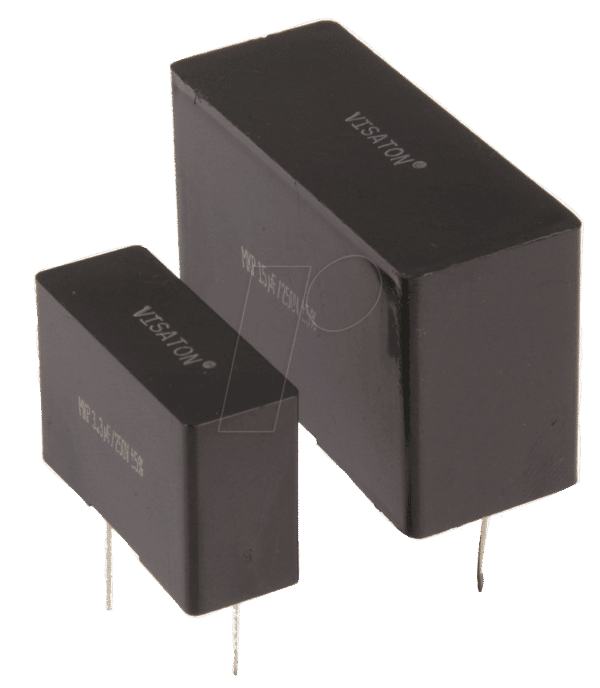

VIS FOLIE 5219 – Folienkondensator MKP, 1,0 µF: Präzision für anspruchsvolle Schaltungen
Der VIS FOLIE 5219 Folienkondensator mit einer Kapazität von 1,0 µF ist die optimale Wahl für Elektronikentwickler und Hobbyisten, die höchste Zuverlässigkeit und Stabilität in ihren Schaltungen benötigen. Er löst das Problem unerwünschter Impedanzschwankungen und unerwünschter Rückwirkungen in Schwingkreisen und Leistungselektronik durch seine exzellenten elektrischen Eigenschaften.
Hervorragende Leistung und Langlebigkeit
Was den VIS FOLIE 5219 Folienkondensator MKP, 1,0 µF zur überlegenen Wahl gegenüber Standardlösungen macht, ist seine Konstruktion aus metallisiertem Polypropylen (MKP). Dieses Material bietet eine ausgezeichnete dielektrische Festigkeit, geringe dielektrische Verluste und eine hohe Isolationsresistenz, was zu einer bemerkenswerten Stabilität über einen weiten Temperaturbereich und eine lange Lebensdauer führt. Im Vergleich zu Elektrolytkondensatoren zeigt der MKP-Typ eine deutlich geringere Alterung und verliert seine Kapazität nicht so schnell, was ihn ideal für langzeitkritische Anwendungen macht.
Konstruktionsmerkmale und Materialqualitäten
Der Kern des VIS FOLIE 5219 besteht aus hochreinem, metallisiertem Polypropylenfilm. Die Metallisierung wird durch Aufdampfen einer dünnen Schicht aus Aluminium oder Zink auf den Polypropylenfilm erreicht, was eine selbstheilende Eigenschaft ermöglicht. Bei Überspannungsereignissen kann sich die Metallschicht lokal verdampfen, ohne dass es zu einem Kurzschluss kommt. Dies erhöht die Ausfallsicherheit und Robustheit des Kondensators erheblich.
- MKP-Dielektrikum: Bietet hervorragende dielektrische Eigenschaften und geringe Verluste, was für eine effiziente Energiespeicherung und -freigabe unerlässlich ist.
- Selbstheilende Eigenschaft: Erhöht die Zuverlässigkeit durch Reduzierung des Ausfallrisikos bei transienten Überspannungen.
- Geringe Toleranz: Präzise Kapazität für kritische Schaltungsanwendungen, bei denen genaue Werte entscheidend sind.
- Hohe Spannungsfestigkeit: Ermöglicht den Einsatz in anspruchsvollen Hochspannungsanwendungen ohne Kompromisse bei der Sicherheit.
- Niedriger ESR (Equivalent Series Resistance): Reduziert Leistungsverluste und Wärmeentwicklung, was die Effizienz der Schaltung verbessert.
- Geringer Verlustfaktor (tan δ): Minimiert Energieverluste im Kondensator und trägt zu einer stabileren Schaltungsfunktion bei.
Breite Anwendungsfelder
Der VIS FOLIE 5219 Folienkondensator MKP, 1,0 µF findet aufgrund seiner herausragenden Eigenschaften in einer Vielzahl von elektronischen Anwendungen Einsatz. Seine Fähigkeit, Gleichspannung zu speichern und zu entkoppeln sowie Wechselspannungsanteile zu filtern, macht ihn zu einer unverzichtbaren Komponente.
- Leistungselektronik: Als Zwischenkreiskondensator in Frequenzumrichtern, Schaltnetzteilen und Wechselrichtern, wo er zur Glättung von Gleichspannungen und zur Aufnahme von Netzinstabilitäten dient.
- Schwingkreise und Filter: In Audio- und Hochfrequenzschaltungen zur präzisen Einstellung von Resonanzfrequenzen und zur Unterdrückung unerwünschter Frequenzen.
- Motoranlaufkondensatoren: Unterstützt den Start von einphasigen Wechselstrommotoren durch Phasenverschiebung.
- Entkopplung und Glättung: In Stromversorgungen zur Reduzierung von Rauschen und zur Glättung von Spannungsspitzen.
- Impulsanwendungen: In Schaltungen, die kurzzeitige Energieentladungen erfordern, wie z.B. Blitzgeräte oder Impulsgeneratoren.
Technische Spezifikationen im Überblick
Die folgenden technischen Merkmale unterstreichen die Qualität und Leistungsfähigkeit des VIS FOLIE 5219 Folienkondensators MKP, 1,0 µF.
| Merkmal | Spezifikation |
|---|---|
| Typ | Folienkondensator MKP |
| Kapazität | 1,0 µF (1000 nF) |
| Toleranz | ±5% (typisch, kann je nach Anwendung variieren und präziser sein) |
| Nennspannung | (Bitte spezifische Spannungsfestigkeit für diese Modellnummer prüfen – typischerweise 250V AC / 400V DC oder höher für MKP) |
| Betriebstemperaturbereich | -40 °C bis +105 °C (typisch für MKP-Kondensatoren) |
| Klimakategorie | 40/105/56 (gemäß IEC 60068-1; 40 Tage bei 40°C und 93% relativer Feuchte, 56 Zyklen) |
| Dielektrische Verluste (tan δ) | ≤ 0,001 bei 1 kHz (typisch für MKP) |
| Isolationswiderstand | ≥ 30.000 MΩ (für C=0.33 µF, bei 100V DC, 60s; Werte für 1µF sind entsprechend skaliert und sehr hoch) |
| Anschlussart | Axial bedrahtet (präzise Länge der Anschlussdrähte für einfache Montage) |
| Gehäusematerial | Kunststoffgehäuse, flammhemmend nach UL94 V-0 (typisch für höhere Sicherheitsstandards) |
| Lebensdauer | Sehr lang, deutlich über der von Elektrolytkondensatoren, für Dauerbetrieb ausgelegt |
Unterschiede zu anderen Kondensatortypen
Die Wahl des richtigen Kondensatortyps ist entscheidend für die Performance einer elektronischen Schaltung. Der VIS FOLIE 5219, als MKP-Folienkondensator, positioniert sich klar über einfachen Folienkondensatoren und Elektrolytkondensatoren in bestimmten Anwendungsbereichen.
- Gegenüber Elektrolytkondensatoren: Elektrolytkondensatoren bieten zwar hohe Kapazitätswerte auf kleinem Raum, leiden jedoch unter Polarität, begrenzter Lebensdauer durch Austrocknung des Elektrolyten und höherer Abhängigkeit von der Temperatur. Der MKP-Kondensator ist unpolar, bietet eine deutlich längere Lebensdauer, eine höhere Zuverlässigkeit und eine stabilere Kapazität über einen breiteren Temperaturbereich. Zudem ist seine Selbstheilungsfähigkeit ein erheblicher Vorteil bei transienten Belastungen.
- Gegenüber anderen Folienkondensatortypen (z.B. PET, PEN): Polypropylen (PP) bietet im Allgemeinen eine geringere dielektrische Verlustrate und eine bessere Temperaturbeständigkeit als Polyester (PET) oder Polyethylennaphthalat (PEN). Dies macht MKP-Kondensatoren zur ersten Wahl für Anwendungen, bei denen Effizienz und Stabilität bei höheren Frequenzen und Temperaturen gefordert sind.
Warum der VIS FOLIE 5219 Ihre Schaltung optimiert
Die Investition in den VIS FOLIE 5219 Folienkondensator MKP, 1,0 µF ist eine Investition in die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Systeme. Seine präzisen elektrischen Eigenschaften minimieren Signalverluste und unerwünschte Nebeneffekte, die die Leistung empfindlicher Schaltungen beeinträchtigen könnten.
FAQ – Häufig gestellte Fragen zu VIS FOLIE 5219 – Folienkondensator MKP, 1,0 µF
Was bedeutet „MKP“ bei diesem Kondensatortyp?
MKP steht für metallisiertes Polypropylen. Dies beschreibt das Material und die Konstruktion des Dielektrikums. Eine sehr dünne Schicht Metall wird auf einen Polypropylenfilm aufgedampft, was dem Kondensator seine elektrischen Eigenschaften verleiht.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, der VIS FOLIE 5219 Folienkondensator MKP, 1,0 µF eignet sich aufgrund seiner geringen dielektrischen Verluste (niedriger Verlustfaktor) und seines niedrigen ESR-Wertes (Equivalent Series Resistance) hervorragend für Hochfrequenzanwendungen.
Kann ich diesen Kondensator als Ersatz für einen Elektrolytkondensator verwenden?
Dies hängt von der spezifischen Anwendung ab. Wenn die Polarität keine Rolle spielt und eine höhere Lebensdauer sowie Temperaturstabilität gewünscht sind, ist ein MKP-Kondensator oft ein exzellenter Ersatz. Bei sehr hohen Kapazitätswerten, wo Elektrolytkondensatoren hauptsächlich zur Glättung eingesetzt werden, kann der Platzbedarf des MKP-Kondensators ein limitierender Faktor sein. Die Spannungsfestigkeit muss ebenfalls übereinstimmen oder höher sein.
Welche Spannungsfestigkeit hat der VIS FOLIE 5219?
Die genaue Nennspannung für das Modell VIS FOLIE 5219 muss der Produktdatenblatt-Spezifikation entnommen werden. Typischerweise werden MKP-Kondensatoren dieser Art für Spannungen zwischen 250V AC / 400V DC und deutlich höher gefertigt, um eine hohe Sicherheit zu gewährleisten.
Wie unterscheidet sich die Lebensdauer dieses Kondensators von einem Elektrolytkondensator?
MKP-Folienkondensatoren haben eine signifikant längere Lebensdauer als Elektrolytkondensatoren. Sie sind nicht anfällig für das Austrocknen des Elektrolyten und altern daher wesentlich langsamer, was sie für Langzeitanwendungen prädestiniert.
Ist das Gehäuse des Kondensators flammhemmend?
Ja, üblicherweise sind Folienkondensatoren für den Einsatz in professioneller Elektronik mit flammhemmenden Gehäusen ausgestattet, oft nach UL94 V-0 Standard, um die Brandsicherheit zu erhöhen.
Wofür steht die Klimakategorie 40/105/56?
Diese Klimakategorie nach IEC 60068-1 gibt an, dass der Kondensator für 40 Tage bei einer Temperatur von 40 °C und einer relativen Luftfeuchtigkeit von 93% ausgelegt ist und anschließend 56 Prüfzyklen durchlaufen hat, um seine Robustheit gegenüber Umwelteinflüssen zu demonstrieren.
