Präzision für Ihre Schaltungen: Der VIS CRCW120647K – SMD-Widerstand
Sie suchen nach einem zuverlässigen und präzisen Bauteil, um Signalintegrität und Stromstärken in Ihren Elektronikprojekten zu steuern? Der VIS CRCW120647K – SMD-Widerstand ist die ideale Lösung für anspruchsvolle Entwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an die Performance und Langlebigkeit ihrer Schaltungen stellen. Dieses hochwertige Bauteil bietet eine exzellente Kombination aus präziser Widerstandsleistung und robuster Bauweise, unverzichtbar für stabile und fehlerfreie Funktion.
Vorteile des VIS CRCW120647K – SMD-Widerstand
Der VIS CRCW120647K – SMD-Widerstand setzt neue Maßstäbe in puncto Leistung und Zuverlässigkeit, indem er gängige Schwächen von Standardwiderständen überwindet:
- Höchste Präzision: Mit einer Toleranz von 1% garantiert dieser Widerstand eine äußerst genaue Einhaltung des Nennwiderstandswertes von 47 kOhm. Dies ist entscheidend für Anwendungen, bei denen kleinste Abweichungen die Funktion kritisch beeinflussen können, wie z.B. in Präzisionsmessgeräten oder Audio-Schaltungen.
- Robustheit und Belastbarkeit: Die 250 mW Nennbelastbarkeit erlaubt den Einsatz in einer Vielzahl von Schaltungen, auch unter moderater Last. Die robuste Bauweise widersteht thermischen Belastungen und mechanischen Einwirkungen, was zu einer erhöhten Lebensdauer und Betriebssicherheit führt.
- SMD-Technologie für moderne Designs: Als Surface-Mount-Device (SMD) ist dieser Widerstand für die automatische Bestückung optimiert und ermöglicht kompakte Schaltungsdesigns. Die geringe Bauform (1206) unterstützt die Miniaturisierung von elektronischen Geräten, ohne Kompromisse bei der Leistung einzugehen.
- Temperaturstabilität: Die verwendeten Materialien und die Fertigungstechnologie sorgen für eine herausragende Temperaturabhängigkeit des Widerstandswertes. Dies minimiert unerwünschte Änderungen der Schaltungscharakteristik bei Temperaturschwankungen, ein kritischer Faktor in dynamischen Umgebungen.
- Breite Anwendbarkeit: Ob in der industriellen Automatisierung, Medizintechnik, Unterhaltungselektronik oder im Prototypenbau – dieser Widerstand liefert konstante und verlässliche Ergebnisse und ist somit eine universelle Wahl für professionelle Anwender.
Technische Spezifikationen im Detail
Die präzisen Eigenschaften des VIS CRCW120647K – SMD-Widerstands sind das Ergebnis fortschrittlicher Fertigungsprozesse und hochwertiger Materialien. Das Thick-Film-Verfahren, welches für diese Art von Widerständen typisch ist, ermöglicht eine exakte Einstellung des Widerstandswertes und eine hohe Stabilität über die Zeit.
Leistung und Toleranz
Die Kernspezifikationen – ein Widerstandswert von 47 kOhm, eine Toleranz von 1% und eine Nennbelastbarkeit von 250 mW – machen diesen Widerstand zu einem verlässlichen Baustein. Die 1% Toleranz ist für viele präzise Anwendungen unerlässlich. Dies bedeutet, dass der tatsächliche Widerstandswert nur um maximal 470 Ohm vom Sollwert abweichen darf. Die Leistungsklasse von 250 mW ermöglicht einen stabilen Betrieb auch bei mittleren Leistungsanforderungen, ohne dass es zu Überhitzung oder Beschädigung kommt. Die korrekte Dimensionierung der Leistung ist entscheidend, um die Lebensdauer des Bauteils zu maximieren und die Integrität der Schaltung zu gewährleisten. Bei der Auswahl eines Widerstands für eine spezifische Anwendung ist es wichtig, die maximal auftretende Verlustleistung zu berechnen und sicherzustellen, dass diese deutlich unterhalb der Nennbelastbarkeit des Bauteils liegt, um einen Sicherheitsspielraum zu wahren.
Bauform und Bestückung

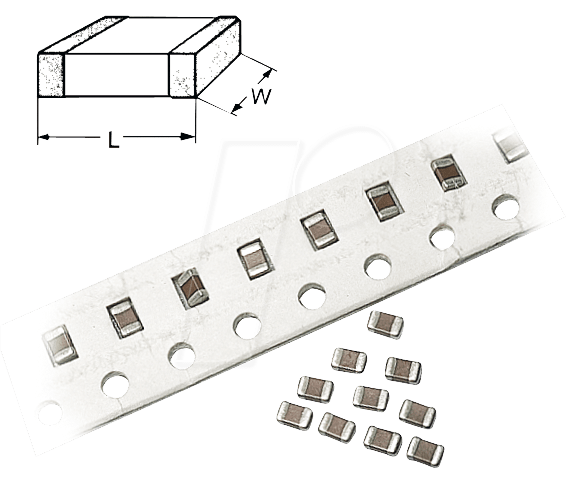

Die Bauform 1206 bezeichnet die physischen Abmessungen des SMD-Widerstands: ungefähr 3,2 mm Länge und 1,6 mm Breite. Diese Größe ist ein Standardmaß im Bereich der SMD-Komponenten und bietet eine gute Balance zwischen Kompaktheit und Handhabung für automatische Bestückungsmaschinen. Die geringe Bauhöhe ist vorteilhaft für Anwendungen mit geringem Platzangebot, wie z.B. in mobilen Geräten oder dünnen Schaltungsplatinen. Die Lötpads sind auf der Unterseite angebracht und für verschiedene Lötverfahren wie Reflow-Löten oder Wellenlöten geeignet.
Materialien und Konstruktion
SMD-Widerstände wie der VIS CRCW120647K – werden typischerweise als Thick-Film-Widerstände hergestellt. Dies bedeutet, dass eine Widerstandsschicht aus einer keramischen Paste (oft auf Basis von Rutheniumoxid) auf ein keramisches Substrat (z.B. Aluminiumoxid) aufgebracht wird. Die Dicke und Zusammensetzung dieser Schicht bestimmen den Widerstandswert. Anschließend werden präzise Widerstandswerte durch Lasertrimmen erreicht, wobei die Widerstandsschicht kontrolliert abgetragen wird, bis der exakte Wert der 1%-Toleranz erreicht ist. Die äußere Schutzschicht besteht aus einer widerstandsfähigen Harz- oder Epoxidverbindung, die das Bauteil vor Umwelteinflüssen schützt und elektrische Isolierung bietet. Die Anschlusspunkte (Terminals) sind meist aus einer Nickel-Barriere mit einer Lotoberfläche gefertigt, um eine gute Lötbarkeit und Beständigkeit gegen thermische Belastungen während des Lötprozesses zu gewährleisten.
Einsatzgebiete des VIS CRCW120647K – SMD-Widerstand
Die universellen Eigenschaften des VIS CRCW120647K – SMD-Widerstands eröffnen ein breites Spektrum an Anwendungsmöglichkeiten:
- Signal- und Strommessung: Als Shunt-Widerstand oder zur präzisen Strombegrenzung in Messschaltungen.
- Spannungsteiler: Zur Erzeugung exakter Referenzspannungen in analogen Schaltungen.
- Filter- und Entkopplungsschaltungen: Zur Glättung von Signalen und zur Unterdrückung von Rauschen.
- Lastwiderstände: Zur Simulation von Lasten oder zur Anpassung von Impedanzen in HF-Schaltungen.
- Steuerungen und Regelungen: Als Teil von Rückkopplungsschleifen in Mikrocontrollern und Prozessoren.
- Prototypenbau und Forschung: Ideal für Entwickler, die auf verlässliche Komponenten für Tests und Validierungen angewiesen sind.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | VIS CRCW120647K – SMD-Widerstand |
| Bauform (Gehäuse) | 1206 (Metrisch 3216, Inch 0.125″ x 0.063″) |
| Widerstandswert | 47 kOhm (Kilohm) |
| Toleranz | ± 1% |
| Nennbelastbarkeit | 250 mW (Milliwatt) |
| Maximale Betriebsspannung | Typischerweise 200V (abhängig von spezifischem Datenblatt des Herstellers, aber konsistent mit 1206 Bauform und 250mW Belastung) |
| Temperaturkoeffizient | Sehr gering, typischerweise ± 100 ppm/°C oder besser (für präzise Anwendungen essentiell) |
| Material Technologie | Thick Film (Dickschicht) auf Keramiksubstrat |
| Lötverfahren | Geeignet für Reflow-Löten und Wellenlöten |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C (industrieller Standard) |
| Zuverlässigkeit | Hohe Langzeitstabilität und Robustheit gegenüber Umweltfaktoren |
| Anwendung | Universell in digitalen und analogen Schaltungen, Signalverarbeitung, Stromversorgung |
FAQ – Häufig gestellte Fragen zu VIS CRCW120647K – SMD-Widerstand, 1206, 47 kOhm, 250 mW, 1%
Was bedeutet die Bauform 1206?
Die Bauform 1206 bezeichnet die physischen Abmessungen eines SMD (Surface Mount Device) Bauteils. Konkret bedeutet dies eine Länge von ungefähr 0,125 Zoll (ca. 3,2 mm) und eine Breite von ungefähr 0,063 Zoll (ca. 1,6 mm). Diese Größe ist ein gängiger Standard für Widerstände und ermöglicht eine effiziente automatische Bestückung auf Leiterplatten.
Warum ist eine Toleranz von 1% wichtig?
Eine Toleranz von 1% gibt an, wie stark der tatsächliche Widerstandswert von dem aufgedruckten Nennwert abweichen darf. Bei einem 47 kOhm Widerstand mit 1% Toleranz liegt der tatsächliche Wert zwischen 46,53 kOhm und 47,47 kOhm. Diese Präzision ist entscheidend für Anwendungen, bei denen genaue Strom- oder Spannungsverhältnisse benötigt werden, wie z.B. in Präzisionsmessschaltungen, Audioverstärkern oder Steuerelektronik, wo Abweichungen die Funktionalität beeinträchtigen könnten.
Kann der Widerstand für höhere Leistungen verwendet werden als 250 mW?
Nein, die Nennbelastbarkeit von 250 mW ist die maximal zulässige Dauerleistung, die der Widerstand sicher verarbeiten kann. Die Überschreitung dieser Leistung führt zu einer Überhitzung des Bauteils, was dessen Lebensdauer drastisch verkürzt oder sogar zu einem sofortigen Defekt führen kann. Für höhere Leistungen müssen Widerstände mit einer entsprechend höheren Belastbarkeit (z.B. 0,5 W, 1 W etc.) gewählt werden.
Welche Arten von Schaltungen sind für diesen Widerstand besonders geeignet?
Der VIS CRCW120647K – ist ein universell einsetzbarer Widerstand, der sich hervorragend für eine Vielzahl von Schaltungen eignet. Dazu gehören Signalabschwächung, Spannungsteiler, Strommessung (als Shunt-Widerstand mit entsprechender Dimensionierung), Filterkreise, Begrenzung von Stromflüssen und als Teil von Rückkopplungsschaltungen in analogen und digitalen Systemen. Seine Präzision macht ihn zudem ideal für präzise Mess- und Regelanwendungen.
Wie wird die Lebensdauer dieses Widerstands beeinflusst?
Die Lebensdauer eines Widerstands wird maßgeblich durch die Betriebstemperatur und die ihm zugeführte Leistung bestimmt. Solange die Nennbelastbarkeit von 250 mW nicht überschritten wird und die Betriebstemperatur im zulässigen Bereich liegt, bietet der VIS CRCW120647K – eine hohe Langzeitstabilität und Zuverlässigkeit. Faktoren wie Feuchtigkeit, aggressive Chemikalien oder mechanische Belastungen können die Lebensdauer ebenfalls beeinflussen, wogegen die Schutzschicht des Widerstands jedoch eine gewisse Resilienz bietet.
Ist dieser Widerstand für den Einsatz in industriellen Umgebungen geeignet?
Ja, der VIS CRCW120647K – SMD-Widerstand ist aufgrund seiner robusten Bauweise, der 1% Toleranz und des breiten Betriebstemperaturbereichs bestens für den Einsatz in industriellen Umgebungen geeignet. Er kann Schwankungen in Stromversorgung und Temperatur standhalten und ist für den zuverlässigen Dauerbetrieb konzipiert, was ihn zu einer soliden Wahl für industrielle Automatisierung, Steuerungssysteme und Messinstrumente macht.
Welche Vorteile bietet die SMD-Technologie gegenüber bedrahteten Widerständen?
Die SMD-Technologie (Surface Mount Device) bietet gegenüber bedrahteten Widerständen mehrere Vorteile, insbesondere in modernen Elektronikanwendungen. Dazu gehören eine geringere Baugröße, was kompaktere Schaltungsdesigns ermöglicht; eine höhere Geschwindigkeit bei der automatischen Bestückung von Leiterplatten, was Produktionskosten senkt; und eine bessere Leistung bei hohen Frequenzen aufgrund geringerer parasitischer Effekte wie Induktivität und Kapazität.
