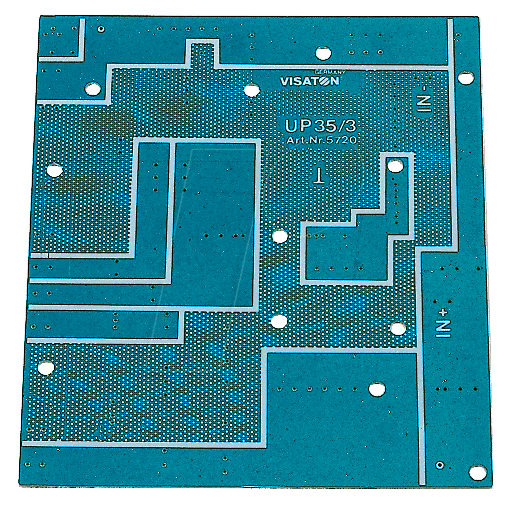

VIS 5720 – Die professionelle Platine für anspruchsvolle 3-Wege Frequenzweichen
Für anspruchsvolle Lautsprecherbauer, die höchste Klangpräzision und maximale Flexibilität bei der Abstimmung ihrer 3-Wege-Systeme suchen, bietet die VIS 5720 von VISATON die ideale Grundlage. Diese speziell entwickelte Platine eliminiert die Komplexität und Unordnung, die beim Aufbau einer Frequenzweiche aus Einzelbauteilen entstehen kann, und ermöglicht so eine saubere, reproduzierbare und professionell aussehende Lösung.
Präzision und Performance: Das Herzstück Ihrer Lautsprecher
Die VIS 5720 ist mehr als nur eine Platine; sie ist ein Bekenntnis zur audiophilen Perfektion. Entwickelt, um die Signalwege zu optimieren und unerwünschte Interferenzen zu minimieren, ermöglicht diese Platine den Aufbau von Frequenzweichen, die den vollen Frequenzbereich Ihrer Lautsprecherchassis akkurat aufteilen. Dies resultiert in einer klar definierten Stereobühne, präzisen Transienten und einer harmonischen Wiedergabe über das gesamte Spektrum hinweg. Standardlösungen, oft mit umständlicher Verkabelung und potenziellen Signalverlusten, können hierbei nicht mithalten.
Überlegene Konstruktion für Maximale Klangtreue
Im Gegensatz zu selbstgebauten Lösungen, die oft durch unzureichende Verbindungsqualität oder unorganisierte Bauteilanordnung beeinträchtigt werden, zeichnet sich die VIS 5720 durch ihre durchdachte Layoutgestaltung aus. Die Platzierung der Bauteile ist optimiert, um die Induktivität und Kapazität der Leiterbahnen zu minimieren. Dies führt zu einem saubereren Signalfluss und damit zu einer verbesserten Klangqualität. Die Lötpunkte sind großzügig dimensioniert und gut zugänglich, was den Aufbau auch für weniger erfahrene Anwender erleichtert.
Vielfalt und Anpassungsfähigkeit: Individuelle Klanggestaltung
Die VIS 5720 ist konzipiert, um eine breite Palette von Frequenzweichen-Designs zu unterstützen. Sie bietet ausreichend Platz und Anschlussmöglichkeiten für eine Vielzahl von Kondensatoren, Spulen und Widerständen, die für eine präzise Trennung der Frequenzbänder unerlässlich sind. Ob Sie passive Trennungen mit unterschiedlichen Steilheiten oder komplexere Filterordnungen realisieren möchten, diese Platine bietet die Flexibilität, Ihre Lautsprecher exakt auf Ihre Hörgewohnheiten und die Raumakustik abzustimmen.
Konstruktive Vorteile der VIS 5720
- Optimiertes Leiterbahnlayout: Reduziert Signalverluste und minimiert parasitäre Effekte für eine unverfälschte Signalübertragung.
- Großzügige Lötflächen: Ermöglicht eine einfache und sichere Verbindung einer breiten Palette von Bauteilen, auch für empfindliche Spulen mit dickem Draht.
- Standardisierte Bohrungen: Bietet Kompatibilität mit gängigen Befestigungsmethoden und erleichtert die Integration in verschiedene Lautsprechergehäuse.
- Übersichtliche Beschriftung: Hilft bei der korrekten Platzierung der Bauteile und vereinfacht den Aufbauprozess.
- Hohe Belastbarkeit: Ausgelegt für die Anforderungen leistungsstarker Lautsprecher-Systeme, ohne Kompromisse bei der Langlebigkeit.
- Professionelles Erscheinungsbild: Trägt zu einem sauberen und hochwertigen Innenleben Ihres Lautsprecherprojekts bei.
Technische Spezifikationen und Materialität
| Eigenschaft | Details |
|---|---|
| Produkttyp | Platine für 3-Wege Frequenzweichen |
| Hersteller | VISATON |
| Modell-Nummer | VIS 5720 |
| Anzahl der Wege | 3 |
| Material Platine | Hochwertiges FR4-Material (Fiberglas-Epoxidharz-Verbund) mit ausgezeichneten Isolationseigenschaften und mechanischer Stabilität. |
| Lochrasterung | Standardisiert für universelle Bauteilmontage. |
| Lötpads | Großzügig dimensioniert und mit einer hochwertigen Verzinnung versehen, die eine hervorragende Lötbarkeit und Langzeitstabilität gewährleistet. |
| Max. Bauteilgröße | Ausgelegt für gängige Kondensatoren, Spulen und Widerstände, inklusive größerer Spulenkörper für tiefe Frequenzen. |
| Einsatzbereich | Heimkino-Systeme, Hi-Fi-Lautsprecher, professionelle Monitorlautsprecher, Custom-Build-Projekte. |
| Design-Merkmale | Minimaler Leiterbahnwiderstand durch optimierte Führung; vordefinierte Bereiche für Bass-, Mittel- und Hochtonzweige zur besseren Übersichtlichkeit. |
| Montagevorrichtungen | Mehrere vorgebohrte Löcher zur sicheren Befestigung im Lautsprechergehäuse. |
Anwendungsgebiete und Integrationsmöglichkeiten
Die VIS 5720 ist prädestiniert für den Einsatz in anspruchsvollen Lautsprecherprojekten, bei denen eine präzise Trennung der Frequenzbereiche entscheidend ist. Dies umfasst unter anderem:
- High-End-Regallautsprecher: Ermöglicht die präzise Abstimmung von Tiefmitteltöner, Hochtöner und optional einem Super-Hochtöner oder Mitteltöner.
- Standlautsprecher: Ideal für die Trennung von Tieftönern (oft mehrere im Bassreflex- oder geschlossenen Gehäuse), einem Mitteltöner und einem Hochtöner.
- Studiomonitore: Bietet die notwendige Linearität und Präzision für professionelle Klangbewertung und Abmischung.
- Custom-Audio-Projekte: Die Flexibilität der Platine erlaubt die Realisierung individueller Lautsprecherkonzepte, die über Standardlösungen hinausgehen.
Durch die Verwendung der VIS 5720 als Basis für Ihre Frequenzweiche stellen Sie sicher, dass die akustischen Eigenschaften Ihrer einzelnen Chassis optimal zur Geltung kommen und ein kohärentes, ausgewogenes Klangbild entsteht. Die aufgeräumte und professionelle Verarbeitung der Frequenzweiche trägt zudem zur Wertigkeit Ihres gesamten Lautsprecherprojekts bei.
FAQ – Häufig gestellte Fragen zu VIS 5720 – VISATON Platine für 3 Wege Weichen
Kann die VIS 5720 auch für 2-Wege- oder 4-Wege-Weichen verwendet werden?
Die VIS 5720 ist spezifisch für 3-Wege-Frequenzweichen konzipiert. Für 2-Wege- oder 4-Wege-Systeme sind separate Platinenmodelle erforderlich, die auf die jeweilige Anzahl von Übernahmefrequenzen und Chassis abgestimmt sind.
Welche Arten von Bauteilen können auf der VIS 5720 montiert werden?
Die Platine ist für die Aufnahme einer breiten Palette von Frequenzweichen-Bauteilen ausgelegt, darunter verschiedene Arten von Elektrolytkondensatoren, Folienkondensatoren, Luftspulen, Eisenkernspulen und Leistungswiderstände. Die großzügige Lötflächengestaltung ermöglicht auch die Verwendung von Spulen mit dickeren Drahtdurchmessern.
Ist die VIS 5720 für den Einsatz in PA-Lautsprechern geeignet?
Grundsätzlich ja, solange die Belastungsgrenzen der verwendeten Einzelbauteile nicht überschritten werden. Die Platine selbst ist robust, die letztendliche Belastbarkeit der Frequenzweiche hängt jedoch maßgeblich von den gewählten Komponenten und dem Einsatzzweck ab.
Wie unterscheidet sich die VIS 5720 von einer selbstgebauten Frequenzweiche auf Sperrholz?
Die VIS 5720 bietet eine deutlich höhere Präzision durch ein optimiertes Leiterbahnlayout, das parasitäre Effekte minimiert. Zudem sorgt die professionelle Herstellung für eine konsistente Qualität, eine höhere mechanische Stabilität und ein aufgeräumteres, integriertes Design im Vergleich zu oft unübersichtlichen und potenziell instabileren Eigenkonstruktionen.
Muss ich spezielle Werkzeuge für den Aufbau auf der VIS 5720 verwenden?
Für den Aufbau auf der VIS 5720 sind die üblichen Werkzeuge für den Elektronikbau ausreichend, wie z.B. ein Lötkolben, Lötzinn, Seitenschneider und gegebenenfalls eine Pinzette. Die Lötflächen sind gut zugänglich und erleichtern den Prozess.
Gibt es Bauvorschläge oder Schaltungen, die mit der VIS 5720 umgesetzt werden können?
VISATON bietet oft spezifische Lautsprecherbauvorschläge an, die auf ihren Chassis und Frequenzweichenkomponenten basieren. Die VIS 5720 ist als universelle Platine konzipiert, die eine Vielzahl von Designs erlaubt. Es empfiehlt sich, Bauvorschläge zu konsultieren, die auf ähnlichen Chassis-Konfigurationen basieren, oder eigene Frequenzweichen-Designs mit Hilfe von Simulationssoftware zu entwickeln.
Wie wirkt sich die Wahl der Bauteile auf die Performance der mit der VIS 5720 aufgebauten Weiche aus?
Die Wahl der Bauteile hat einen entscheidenden Einfluss auf die Klangqualität. Hochwertige Kondensatoren (z.B. Folienkondensatoren statt Elektrolytkondensatoren in kritischen Pfaden), Spulen mit geringem Gleichstromwiderstand (DCR) und präzise Widerstände führen zu einer akkurateren Trennung, geringeren Verzerrungen und einer insgesamt lineareren Wiedergabe.
