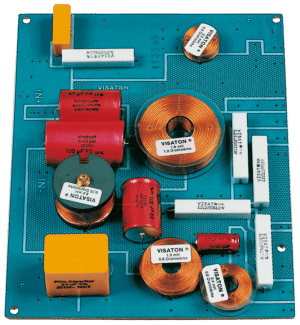

Maximieren Sie Ihren Lautsprecherklang mit der VISATON Frequenzweiche VIS 5402 – 2 Wege
Entdecken Sie die ultimative Klangoptimierung für Ihre individuellen Lautsprecherprojekte. Die VISATON Frequenzweiche VIS 5402 ist die präzise Lösung für anspruchsvolle Audiophile und DIY-Lautsprecherbauer, die eine klare Trennung der Frequenzbereiche für Hoch- und Tiefmitteltöner anstreben. Sie löst das Problem der unkontrollierten Frequenzübergänge, die zu Verzerrungen und einem unharmonischen Klangbild führen können. Für jeden, der das Maximum aus seinen Komponenten herausholen möchte und Wert auf eine akkurate Signalaufteilung legt, ist diese Weiche unerlässlich.
Warum VISATON VIS 5402 die überlegene Wahl ist
Standard-Frequenzweichen bieten oft nur rudimentäre Trennfrequenzen und sind nicht auf die spezifischen Eigenschaften von Chassis abgestimmt. Die VISATON VIS 5402 hingegen repräsentiert jahrzehntelange Erfahrung in der Akustik und Lautsprecherentwicklung. Sie ermöglicht eine präzise Abstimmung auf die Impedanz- und Frequenzgangverläufe der angeschlossenen Lautsprecherchassis. Dies führt zu einem deutlich saubereren Übergang, einer reduzierten Belastung der einzelnen Treiber und somit zu einem linearen Frequenzgang und einer verbesserten Impulstreue. Das Ergebnis ist ein Klangbild, das an Klarheit, Detailreichtum und Räumlichkeit seinesgleichen sucht.
Technische Überlegenheit und Präzision
Die VISATON VIS 5402 ist das Ergebnis sorgfältiger Auswahl hochwertiger Bauteile und durchdachter Schaltungsdesigns. Speziell ausgewählte Spulen und Kondensatoren minimieren interne Verluste und Verzerrungen. Die Schaltung ist auf eine steile Flankensteilheit ausgelegt, um eine effektive Trennung der Frequenzbereiche zu gewährleisten und die Überlappung zwischen den Treibern zu minimieren. Dies schützt die Hochtöner vor tieferen Frequenzen, die sie beschädigen könnten, und ermöglicht den Tiefmitteltönern eine optimale Wiedergabe ihres Frequenzbandes.
Optimale Anwendungsszenarien
Diese 2-Wege-Frequenzweiche ist prädestiniert für den Einsatz in einer Vielzahl von Lautsprecherkonstruktionen:
- Kompaktlautsprecher mit separatem Hoch- und Tiefmitteltöner.
- Regallautsprecher, bei denen eine präzise Frequenzteilung für ein volles Klangbild entscheidend ist.
- Zwei-Wege-Systeme in Auto-Audio-Anwendungen, um die Klangqualität signifikant zu verbessern.
- DIY-Lautsprecherprojekte, die auf professioneller Frequenzweichentechnologie basieren sollen.
- Erweiterungen bestehender Systeme, um eine verbesserte Trennung und Wiedergabequalität zu erzielen.
Hochwertige Bauteile für Langlebigkeit und Klangtreue
Die Auswahl der Komponenten ist entscheidend für die Leistung und Lebensdauer einer Frequenzweiche. VISATON setzt bei der VIS 5402 auf:
- Induktivitäten: Luftspulen mit geringem Gleichstromwiderstand (DCR), um Leistungsverluste zu minimieren und eine präzise Induktivität zu gewährleisten. Diese sind oft auf robusten Kernen montiert, um mechanische Stabilität zu sichern.
- Kondensatoren: Folienkondensatoren mit geringen Verlusten (ESR) und hoher Spannungsfestigkeit, die eine akkurate und stabile Kapazität über einen weiten Temperaturbereich hinweg sicherstellen. Polypropylen-Folienkondensatoren werden häufig aufgrund ihrer exzellenten dielektrischen Eigenschaften bevorzugt.
- Widerstände: Hochwertige Widerstände mit präziser Toleranz, oft als Keramikwiderstände ausgeführt, um die thermische Belastbarkeit zu erhöhen und eine gleichbleibende Charakteristik zu gewährleisten.
- Lötverbindungen: Präzise und robuste Lötverbindungen, die auch unter Vibrationen und Temperaturschwankungen eine sichere elektrische Verbindung gewährleisten.
- Platinenmaterial: Eine stabile Lochrasterplatine oder eine speziell entwickelte Leiterplatte, die ausreichend Platz für die Bauteile bietet und eine gute Isolation der Signalpfade ermöglicht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Anzahl Wege | 2 |
| Trennfrequenz (typisch) | Abgestimmt für gängige 2-Wege-Systeme, oft im Bereich von 2.000 Hz bis 3.500 Hz, abhängig von den angeschlossenen Chassis. Eine exakte Angabe wird basierend auf der spezifischen Anwendung mit den VISATON Chassis definiert. |
| Flankensteilheit | 12 dB/Oktave (Butterworth-Charakteristik für eine natürliche Wiedergabe) |
| Belastbarkeit (pro Kanal) | Ausgelegt für die typische Belastbarkeit von Hoch- und Tiefmitteltönern in 2-Wege-Systemen, typischerweise bis zu 150 Watt RMS. Die genaue Belastbarkeit hängt von der Dimensionierung der Bauteile und der Auslegung für die spezifischen Chassis ab. |
| Impedanz-Korrektur | Integriert, um Impedanzschwankungen des Tiefmitteltöners am Ende seines Frequenzbandes zu kompensieren und den Hochtöner korrekt anzusteuern. |
| Anschlussterminals | Robuste Schraub- oder Steckklemmen für eine sichere und einfache Verbindung von Lautsprecherkabeln. |
| Gehäuse/Platine | Kompakte und stabile Platine für einfache Montage im Lautsprechergehäuse. Optional kann eine schützende Kapselung für zusätzliche Sicherheit und Vibrationsdämpfung vorhanden sein. |
| Anwendungsbereich | Universell einsetzbar für hochwertige 2-Wege-Lautsprecherkonstruktionen, abgestimmt für die Kombination mit VISATON Chassis. |
Präzision bei der Frequenzaufteilung
Die Kernfunktion der VISATON VIS 5402 liegt in ihrer Fähigkeit, das gesamte Frequenzspektrum des Audiosignals präzise in zwei Bänder aufzuteilen: ein Band für den Hochtöner und ein Band für den Tiefmitteltöner. Mit einer Flankensteilheit von 12 dB pro Oktave sorgt die Weiche für einen sanften, aber definierten Übergang. Dies ist entscheidend, um Phasenverschiebungen und Überlagerungen zu minimieren, die sonst zu einem unklaren oder metallischen Klang führen würden. Durch die gezielte Filterung wird sichergestellt, dass jeder Treiber nur die Frequenzen erhält, für deren Wiedergabe er optimiert ist. Dies schont die Hochtöner vor Überlastung durch tiefe Frequenzen und ermöglicht es den Tiefmitteltönern, ihre volle Leistung im mittleren und unteren Frequenzbereich zu entfalten, ohne den Hochtonbereich zu beeinträchtigen.
Vorteile durch sorgfältige Bauteilauswahl
Die Qualität der verbauten Bauteile ist direkt ausschlaggebend für die Klangqualität und Zuverlässigkeit der Frequenzweiche. Bei der VISATON VIS 5402 werden ausschließlich Komponenten verwendet, die höchsten Ansprüchen genügen:
- Spulen: Hochreine Kupferlackdrähte, die präzise gewickelt sind, um einen niedrigen Gleichstromwiderstand (DCR) und eine exakte Induktivität zu gewährleisten. Dies minimiert Energieverluste und verhindert unerwünschte Verzerrungen. Die Verwendung von Luftspulen oder speziell vergossenen Kernspulen reduziert magnetische Verluste.
- Kondensatoren: Hochwertige Folienkondensatoren, oft aus Polypropylen gefertigt, zeichnen sich durch ihre geringen dielektrischen Verluste und eine hohe Spannungsfestigkeit aus. Diese Eigenschaften sind essenziell für eine transparente und unverfälschte Hochtonwiedergabe.
- Widerstände: Präzise Widerstände, oft als metallisierte Folienwiderstände oder Keramikwiderstände ausgeführt, sorgen für eine exakte Pegelanpassung und eine stabile Entzerrung. Ihre thermische Belastbarkeit garantiert auch bei hoher Auslastung eine konstante Performance.
- Lötarbeiten: Sorgfältige und saubere Lötverbindungen auf einer robusten Platine garantieren eine dauerhafte und niederimpedante Verbindung aller Bauteile. Dies vermeidet Kontaktprobleme und Signalverluste.
Die Kunst der Impedanzkorrektur
Ein oft unterschätztes Detail bei der Frequenzweichenentwicklung ist die Impedanzkorrektur. Tiefmitteltöner weisen im oberen Bereich ihres Arbeitsfrequenzbandes oft eine ansteigende Impedanz auf. Dies kann dazu führen, dass die untere Grenzfrequenz des Hochtöners angehoben wird und der Hochtöner dadurch lauter als beabsichtigt spielt. Die VISATON VIS 5402 integriert eine gezielte Impedanzkorrektur, die diesen Effekt kompensiert. Das Ergebnis ist ein ausgeglichener Frequenzgang über das gesamte Spektrum und eine harmonische Abstimmung zwischen Hoch- und Tiefmitteltöner, was für ein realistisches Klangbild unerlässlich ist.
Universelle Anwendung und einfache Integration
Die VISATON VIS 5402 wurde entwickelt, um eine maximale Kompatibilität und eine einfache Integration in bestehende oder neue Lautsprecherprojekte zu gewährleisten. Die kompakte Bauform der Platine ermöglicht eine problemlose Montage auch in kleineren Gehäusen. Die klaren Markierungen für die Anschlüsse für Hochtöner (HT) und Tief-/Mitteltöner (TT) sowie der Eingang für den Verstärker (IN) vereinfachen die Verkabelung erheblich. Dies macht die VIS 5402 zur idealen Wahl für erfahrene Lautsprecherbauer ebenso wie für Einsteiger, die eine professionelle Lösung suchen, ohne sich tiefgehend mit komplexen Schaltungstechnik auseinandersetzen zu müssen.
FAQ – Häufig gestellte Fragen zu VIS 5402 – VISATON Frequenzweiche, 2 Wege
Was ist der Hauptzweck einer Frequenzweiche?
Eine Frequenzweiche ist ein elektronisches Filter, das das Eingangssignal eines Audiosystems in verschiedene Frequenzbereiche aufteilt und diese an die dafür vorgesehenen Lautsprecherchassis (z.B. Hochtöner, Tief-/Mitteltöner) weiterleitet. Dies gewährleistet eine optimale Wiedergabe für jedes Chassis und schützt es vor Frequenzen, die es nicht verarbeiten kann.
Für welche Lautsprecherchassis ist die VISATON VIS 5402 am besten geeignet?
Die VISATON VIS 5402 ist für den Einsatz in hochwertigen 2-Wege-Lautsprechersystemen konzipiert. Sie harmoniert ideal mit den von VISATON angebotenen Hochton- und Tief-/Mitteltöner-Chassis, bei denen eine präzise Trennung im Bereich von etwa 2.000 Hz bis 3.500 Hz angestrebt wird. Eine genaue Abstimmung ist immer von den spezifischen Parametern der gewählten Chassis abhängig.
Wie wird die Trennfrequenz bestimmt?
Die Trennfrequenz wird durch die Auswahl der Spulen- und Kondensatorwerte in der Frequenzweichenschaltung festgelegt. Sie wird so gewählt, dass sie optimal auf die jeweiligen Frequenzgänge und Impedanzverläufe der angeschlossenen Hoch- und Tief-/Mitteltöner abgestimmt ist, um eine möglichst lineare Gesamttonwiedergabe zu erzielen.
Welche Vorteile bietet eine 12 dB/Oktave Flankensteilheit?
Eine Flankensteilheit von 12 dB/Oktave (auch als Butterworth-Charakteristik bekannt) bietet einen guten Kompromiss zwischen einer effektiven Frequenztrennung und einer natürlichen Wiedergabe. Sie minimiert Phasendrehungen und sorgt für einen sanften Übergang zwischen den Frequenzbändern, was für ein kohärentes Klangbild wichtig ist.
Muss ich Löterfahrung haben, um die VISATON VIS 5402 zu installieren?
Nein, die VISATON VIS 5402 wird in der Regel als vormontierte Platine geliefert. Die Anschlüsse für Verstärker, Hochtöner und Tief-/Mitteltöner sind klar gekennzeichnet und verfügen über robuste Schraub- oder Steckklemmen, sodass eine einfache und sichere Verdrahtung ohne Lötarbeiten möglich ist.
Kann ich die VISATON VIS 5402 auch für Lautsprecher mit anderen als VISATON-Chassis verwenden?
Grundsätzlich ja, die Frequenzweiche kann auch mit anderen Hoch- und Tief-/Mitteltönern verwendet werden, solange deren Einsatzbereich und Impedanzcharakteristik mit der Auslegung der Frequenzweiche kompatibel sind. Für optimale Ergebnisse wird jedoch die Verwendung von abgestimmten VISATON-Chassis empfohlen.
Was passiert, wenn ich die Frequenzweiche falsch anschließe?
Eine falsche Polung der Anschlüsse kann zu Phasenproblemen führen, die sich in einem unklaren oder schwachen Klangbild äußern. Eine falsche Zuordnung der Chassis (z.B. Hochtöner an Tiefmitteltöner-Ausgang) kann zu Beschädigungen der Treiber führen, da diese für die falschen Frequenzen ausgelegt sind.
