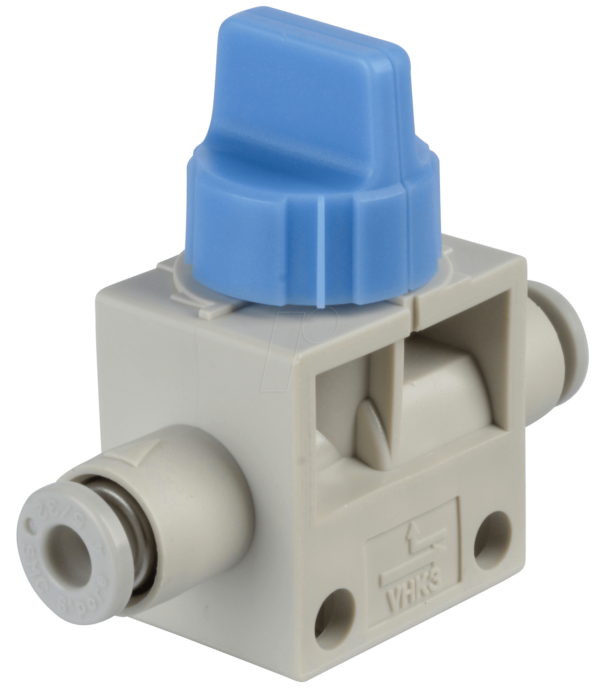

Präzise Steuerung und sichere Absperrung: Das VHK3-04F-04F Handabsperrventil für anspruchsvolle Anwendungen
Das VHK3-04F-04F Handabsperrventil 3/2 mit einem Außendurchmesser von 4 mm ist die ideale Lösung für Anwender, die eine zuverlässige und präzise manuelle Steuerung pneumatischer Systeme benötigen. Es richtet sich speziell an Fachleute in den Bereichen Maschinenbau, Automatisierungstechnik, Labortechnik sowie an anspruchsvolle Heimwerker, die eine feinfühlige Regelung von Luftströmen in sensiblen oder kritischen Anwendungen gewähren müssen. Dieses Ventil ermöglicht die exakte Unterbrechung oder Freigabe eines Druckmediums.
Maximale Zuverlässigkeit und präzise Funktionalität
Das Handabsperrventil VHK3-04F-04F zeichnet sich durch seine robuste Konstruktion und seine intuitive Bedienung aus, die es zu einer überlegenen Wahl gegenüber minderwertigen Alternativen macht. Seine Konstruktion gewährleistet eine langlebige und wartungsarme Performance, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise Mechanik sorgt für eine exakte Ansteuerung der pneumatischen Funktionen, was unerlässlich für eine reibungslose Prozessführung ist. Durch den Verzicht auf komplexe Elektronik ist das Ventil unempfindlich gegenüber elektrischen Störungen und bietet eine hohe Betriebssicherheit.
Hochwertige Materialien und durchdachtes Design
Die Auswahl der Materialien für das VHK3-04F-04F Handabsperrventil wurde mit dem Ziel getroffen, maximale Langlebigkeit, Korrosionsbeständigkeit und eine hohe Medienverträglichkeit zu gewährleisten. Dies garantiert eine zuverlässige Funktion über einen langen Zeitraum, selbst im Einsatz mit aggressiveren Medien (sofern für pneumatische Anwendungen geeignet) oder in Umgebungen mit wechselnden klimatischen Bedingungen.
Konstruktion und Aufbau des VHK3-04F-04F
Das VHK3-04F-04F ist ein 3/2-Wege-Handabsperrventil. Dies bedeutet, es verfügt über drei Anschlüsse und zwei Schaltstellungen. Typischerweise wird eine Stellung zur Beaufschlagung mit Druckluft (Einlass), eine zur Ausgabe des Arbeitsmediums (Auslass) und eine zur Entlüftung des Systems verwendet. Die 3/2-Wege-Konfiguration ermöglicht somit die vollständige Trennung des Systems vom Druckluftanschluss und die Entleerung des Arbeitszylinders oder Aktors. Der Anschlussdurchmesser von 4 mm ist für eine Vielzahl von pneumatischen Schlauchleitungen optimiert und ermöglicht einen guten Durchfluss bei gleichzeitiger Kompaktheit.
Vorteile des VHK3-04F-04F Handabsperrventils
- Präzise Steuerung: Ermöglicht die exakte Regelung und Unterbrechung von Druckluftströmen für gesteuerte Prozesse.
- Hohe Betriebssicherheit: Durch die robuste Bauweise und die mechanische Betätigung ist das Ventil unempfindlich gegenüber elektromagnetischen Störungen.
- Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässigen Betrieb.
- Einfache Installation: Standardisierte Anschlüsse und kompakte Bauform erleichtern die Integration in bestehende oder neue Anlagen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von pneumatischen Steuerungsaufgaben in Industrie und Handwerk.
- Kosteneffizienz: Geringe Wartungsanforderungen und hohe Zuverlässigkeit minimieren Betriebskosten.
- Intuitive Bedienung: Die manuelle Betätigung ist leicht verständlich und erfordert keine spezielle Schulung.
Technische Spezifikationen und Merkmale
Die folgende Tabelle gibt einen detaillierten Überblick über die technischen Eigenschaften des VHK3-04F-04F Handabsperrventils:
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | VHK3-04F-04F Handabsperrventil |
| Ventil-Typ | 3/2-Wege-Handabsperrventil |
| Anschlussdurchmesser | Ø 4 mm |
| Betätigungsart | Manuell (Handhebel/Schieber) |
| Gehäusematerial | Hochwertiger technischer Kunststoff (z.B. POM oder vergleichbar), geeignet für Druckluftanwendungen |
| Dichtungsmaterial | Elastomer-Dichtungen (z.B. NBR), für pneumatische Anwendungen optimiert, gewährleistet hohe Dichtigkeit |
| Maximaler Betriebsdruck | Konzipiert für Standard-Druckluftsysteme, typischerweise bis 8-10 bar. Präzise Werte gemäß Herstellerangaben |
| Temperaturbereich | Breiter Einsatzbereich, typischerweise von 0°C bis 60°C, abhängig von den spezifischen Materialspezifikationen |
| Schaltfunktion | Schließer/Öffner (bei 3/2-Wege-Ventilen wird der Druckstrom entweder zum Verbraucher geleitet oder unterbrochen und das System entlüftet) |
| Einbauposition | Beliebig, jedoch für optimale Funktion und einfache Wartung eine zugängliche Position empfohlen |
| Anwendungsgebiete | Pneumatische Steuerungen, Vakuumtechnik, Laborautomatisierung, Maschinenbau, Werkzeugmaschinen, Montagevorrichtungen |
Funktionsweise eines 3/2-Wege-Ventils
Das VHK3-04F-04F agiert als ein Ventil mit drei Anschlüssen und zwei Arbeitsstellungen. Im Normalzustand (Position 1) ist der Einlass (P) vom Arbeitsausgang (A) getrennt und der Arbeitsausgang ist mit der Entlüftung (R) verbunden. Bei Betätigung (Position 2) wird der Einlass (P) mit dem Arbeitsausgang (A) verbunden, während die Entlüftung (R) geschlossen wird. Dies ermöglicht die präzise Ansteuerung von einfachwirkenden Pneumatikzylindern, bei denen die Rückstellung durch eine Feder erfolgt, oder die Sperrung von Druckluftkreisläufen. Die manuelle Betätigung über einen Hebel oder Schieber erlaubt dem Bediener die direkte Kontrolle über den Luftstrom.
Materialien und deren Bedeutung für die Performance
Das Gehäuse des VHK3-04F-04F Handabsperrventils besteht in der Regel aus einem hochleistungsfähigen technischen Kunststoff wie Polyoxymethylen (POM) oder einem ähnlichen Material. Diese Kunststoffe bieten eine ausgezeichnete mechanische Festigkeit, Abriebfestigkeit und eine gute chemische Beständigkeit gegenüber Schmierstoffen, die in Druckluftsystemen vorkommen können. Sie sind zudem leicht und korrosionsfrei. Die Dichtungen, oft aus Nitrilkautschuk (NBR), sind für ihre Elastizität, Abriebfestigkeit und gute Dichtigkeit bei typischen Drucklufttemperaturen und -drücken bekannt. Diese Materialkombination stellt sicher, dass das Ventil auch unter rauen Betriebsbedingungen zuverlässig funktioniert und Leckagen minimiert werden.
Anwendungsbereiche für das VHK3-04F-04F Handabsperrventil
Das VHK3-04F-04F Handabsperrventil findet breite Anwendung in verschiedenen technischen Domänen:
- Maschinenbau: Zur Steuerung von Greifern, Spannvorrichtungen, Auswerfern oder anderen pneumatisch betriebenen Aktoren an Werkzeugmaschinen und Fertigungsstraßen.
- Automatisierungstechnik: Als Bestandteil komplexer pneumatischer Schaltungen zur Steuerung von Förderbändern, Sortiersystemen oder Verpackungsmaschinen.
- Laborautomatisierung: In automatisierten Laborgeräten zur Steuerung von Probenhandhabungssystemen oder Reagenzienzuführung.
- Pneumatische Werkzeuge: Zur Steuerung von einfachen pneumatischen Werkzeugen, bei denen eine direkte manuelle Freigabe des Luftstroms erforderlich ist.
- Montagelinien: Zur präzisen Steuerung von Arbeitsstationen, wo einzelne Schritte pneumatisch gesteuert werden müssen.
- Modellbau und Prototypenentwicklung: Für anspruchsvolle Projekte, die eine zuverlässige und kontrollierte Pneumatik erfordern.
FAQ – Häufig gestellte Fragen zu VHK3-04F-04F – Handabsperrventil 3/2, Ø 4 mm
Was bedeutet die Bezeichnung 3/2-Wege-Ventil?
Ein 3/2-Wege-Ventil verfügt über drei Anschlüsse und zwei Schaltstellungen. Typischerweise ist ein Anschluss der Einlass für Druckluft, ein weiterer der Arbeitsausgang zum Verbraucher (z.B. ein Zylinder) und der dritte Anschluss dient der Entlüftung des Systems. In einer Stellung wird Druck zugeführt, in der anderen wird der Verbraucher entlüftet. Dies ist ideal für einfachwirkende Zylinder.
Ist das VHK3-04F-04F für den Einsatz mit anderen Gasen als Luft geeignet?
Dieses Ventil ist primär für den Einsatz mit sauberer, trockener Druckluft konzipiert. Bei anderen Gasen ist die Materialverträglichkeit und die Explosionsschutzklasse zu prüfen. Die Dichtungsmaterialien und Gehäusewerkstoffe sind typischerweise auf die Anforderungen von Druckluft ausgelegt. Für spezielle Gase empfehlen wir die Rücksprache mit dem Hersteller oder eine Anfrage bei uns.
Welche Art von Schlauch kann ich mit einem 4 mm Anschluss verwenden?
Für einen 4 mm Anschluss benötigen Sie pneumatische Schläuche mit einem Innendurchmesser von 4 mm. Achten Sie auf die Spezifikationen des Schlauches bezüglich des maximalen Betriebsdrucks und des Temperaturbereichs, um die Kompatibilität mit Ihrem System sicherzustellen.
Wie wird das Handabsperrventil VHK3-04F-04F montiert?
Die Montage erfolgt üblicherweise durch einfaches Aufstecken des Schlauchs auf die Anschlusstülle. Stellen Sie sicher, dass der Schlauch fest und dicht sitzt. Eine sichere Befestigung kann durch passende Schlauchschellen gewährleistet werden, insbesondere bei höheren Drücken oder Vibrationen.
Kann das Ventil in feuchten Umgebungen eingesetzt werden?
Das Ventil ist für den Einsatz in industriellen Umgebungen konzipiert, sollte aber vor direktem und langem Kontakt mit aggressiven Flüssigkeiten oder extrem hoher Luftfeuchtigkeit geschützt werden, die zu Korrosion oder Beeinträchtigung der Funktion führen könnten. Die verwendeten Materialien sind jedoch robust gegen typische Umgebungsbedingungen.
Wie wird das Ventil betätigt?
Die Betätigung erfolgt manuell über einen integrierten Hebel oder Schieber. Durch das Bewegen dieses Elements wird die interne Mechanik des Ventils verändert, wodurch die Verbindung zwischen den Anschlüssen geschaltet wird.
Benötigt dieses Ventil eine Schmierung?
Für den Betrieb mit sauberer Druckluft ist in der Regel keine zusätzliche Schmierung des Ventils erforderlich, da die Materialien und die Konstruktion auf einen wartungsarmen Betrieb ausgelegt sind. Die Verwendung von geölter Druckluft kann jedoch die Lebensdauer der Dichtungen beeinflussen und sollte gemäß den Empfehlungen des Druckluftsystems erfolgen.
