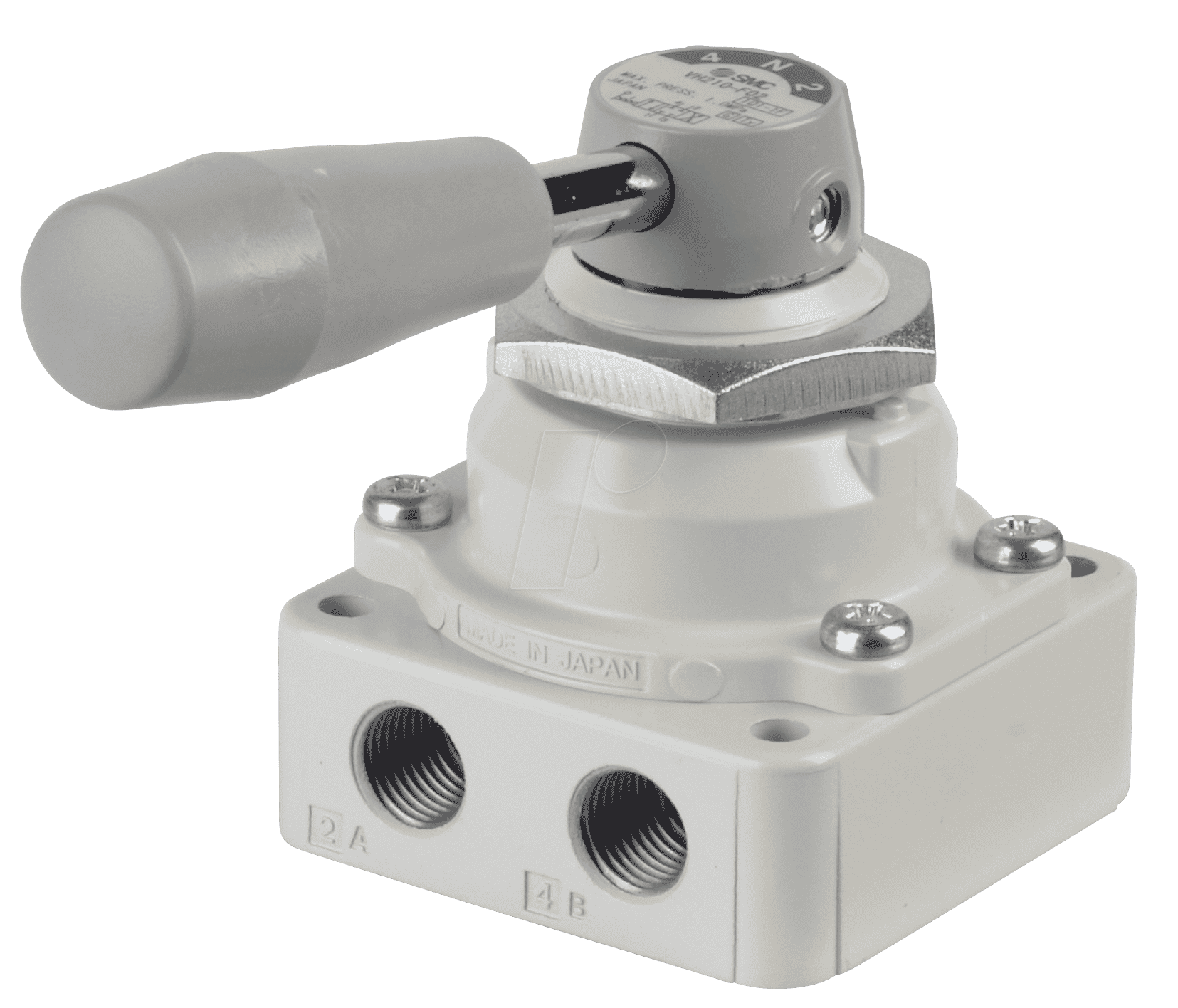

VH210-F02 – Präzise Steuerung für Ihre pneumatischen Systeme
Das VH210-F02 Handventil mit 4/3-Wege-Konfiguration und G1/4-Anschluss ermöglicht die präzise und sichere Steuerung von pneumatischen Zylindern und Aktuatoren. Entwickelt für Anwender, die eine zuverlässige und direkt bedienbare Lösung für einfache, aber essentielle Schaltvorgänge benötigen, bietet dieses Ventil eine geschlossene Grundstellung, die unerwünschte Bewegungen oder Druckverluste in neutralen Zuständen verhindert. Ideal für Werkzeugmaschinen, Automatisierungslösungen im Maschinenbau und spezialisierte industrielle Anwendungen, bei denen einfache Zustandsänderungen gefordert sind.
Überlegene Funktionalität und Zuverlässigkeit
Das VH210-F02 Handventil differenziert sich durch seine robuste Konstruktion und die gezielte Funktionalität von einfachen 3/2-Wegeventilen oder weniger präzisen Lösungen. Seine 4/3-Wege-Ausführung mit geschlossener Mittelstellung bietet eine entscheidende Kontrolle, indem sie die angeschlossenen Verbraucher im neutralen Zustand sicher von der Druckluftquelle trennt und gleichzeitig die Arbeitsleitungen entlüftet. Dies minimiert Energieverluste und erhöht die Betriebssicherheit, insbesondere bei kritischen Prozessen. Die bewährte Bauweise garantiert eine lange Lebensdauer und konstante Leistung, selbst unter anspruchsvollen industriellen Bedingungen.
Konstruktive Merkmale und technische Vorteile
Das Design des VH210-F02 Handventils ist auf maximale Effizienz und Langlebigkeit ausgelegt. Die Verwendung hochwertiger Materialien, wie korrosionsbeständiges Aluminium für das Gehäuse und langlebige Dichtungsmaterialien, gewährleistet eine zuverlässige Abdichtung und Widerstandsfähigkeit gegenüber Medien und Umwelteinflüssen. Die G1/4-Anschlüsse bieten eine standardisierte und weit verbreitete Schnittstelle, die eine einfache Integration in bestehende pneumatische Systeme ermöglicht. Die mechanische Betätigung über den Handhebel erlaubt eine intuitive und direkte Steuerung ohne die Notwendigkeit externer elektrischer oder pneumatischer Signale, was es zu einer wartungsarmen und energieautarken Lösung macht.
Anwendungsbereiche und Einsatzszenarien
Das VH210-F02 Handventil findet breite Anwendung in Bereichen, die eine zuverlässige und manuelle Umschaltung von pneumatischen Funktionen erfordern. Typische Einsatzgebiete umfassen:
- Werkzeugmaschinen: Zur Steuerung von Spannvorrichtungen, Greifern oder Arbeitsdruckpositionen.
- Automatisierungstechnik: Integration in Förderbandsysteme, Sortieranlagen oder Montagevorrichtungen, wo einfache Anwesenheits- oder Positionierungssteuerungen benötigt werden.
- Prüfstände: Zur manuellen Steuerung von Prüfdrücken oder mechanischen Abläufen.
- Sonderanlagenbau: Anpassung an spezifische Anforderungen in verschiedensten Industriezweigen, wo eine direkte Bedienung erforderlich ist.
- Laboranwendungen: Für präzise pneumatische Manipulationen in Forschung und Entwicklung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | VH210-F02 |
| Ventil-Bauart | Handbetätigtes Wegeventil |
| Anzahl der Wege | 4 |
| Anzahl der Schaltstellungen | 3 |
| Funktion der Mittelstellung | Geschlossen (Alle Anschlüsse blockiert) |
| Anschlussgewinde | G1/4 |
| Gehäusematerial | Hochwertiges Aluminium-Druckguss |
| Dichtungsmaterial | Nitrilkautschuk (NBR) – Beständig gegen gängige Druckmedien und Öle |
| Betätigungselement | Ergonomischer Handhebel für präzise und sichere Bedienung |
| Betriebsdruck (maximal) | Bis zu 10 bar (empfohlen für optimale Lebensdauer) |
| Betriebstemperatur | -10°C bis +60°C |
| Schaltzyklus-Lebensdauer | Konzipiert für hohe Zuverlässigkeit und Millionen von Schaltspielen bei ordnungsgemäßer Wartung. Die genaue Zahl hängt von Betriebsbedingungen und Medien ab. |
Vorteile der geschlossenen Mittelstellung
Die charakteristische geschlossene Mittelstellung des VH210-F02 Handventils bietet entscheidende Vorteile für den sicheren und effizienten Betrieb pneumatischer Systeme. Im neutralen Zustand sind alle vier Anschlüsse des Ventils blockiert, was bedeutet, dass sowohl die Druckluftzufuhr unterbrochen als auch die angeschlossenen Arbeitsleitungen zum Verbraucher hin abgedichtet sind. Dies verhindert ein ungewolltes Absinken oder Verstellen von Lasten, die durch die pneumatische Kraft gehalten werden. Des Weiteren wird verhindert, dass Restdruck im System verbleibt, was bei Wartungsarbeiten oder beim schnellen Wechsel von Betriebszuständen die Sicherheit erhöht und die Entlüftung vereinfacht. Diese Funktion ist essenziell für Anwendungen, bei denen die Position eines Aktors exakt gehalten werden muss oder wenn ein klar definierter „Aus“-Zustand erforderlich ist, bevor der nächste Arbeitsgang eingeleitet wird.
Einsatzspektrum und Materialqualität
Das Gehäuse des VH210-F02 besteht aus einer robusten Aluminiumlegierung, die für ihre Langlebigkeit und Korrosionsbeständigkeit bekannt ist. Dieses Material gewährleistet, dass das Ventil auch in Umgebungen mit potenziell aggressiven Medien oder wechselnden klimatischen Bedingungen stabil bleibt. Die sorgfältig ausgewählten Dichtungselemente aus NBR (Nitrilkautschuk) sind darauf ausgelegt, eine zuverlässige Abdichtung über einen weiten Temperaturbereich zu gewährleisten und eine hohe Beständigkeit gegenüber Mineralölen und anderen gängigen Druckmedien aufzuweisen. Die mechanische Robustheit des Handhebels ermöglicht eine feinfühlige und präzise Steuerung, die auch bei häufiger manueller Bedienung eine gute Haptik und Zuverlässigkeit bietet.
Integration und Anschlussvielfalt
Mit seinen standardisierten G1/4-Anschlüssen fügt sich das VH210-F02 Handventil nahtlos in eine Vielzahl von pneumatischen Installationen ein. Das G1/4-Gewinde ist ein international anerkannter Standard und ermöglicht die einfache Verbindung mit handelsüblichen Rohrverschraubungen und Schlauchanschlüssen. Dies reduziert den Aufwand bei der Installation und Wartung erheblich und sorgt für eine breite Kompatibilität mit anderen Komponenten des pneumatischen Systems. Die 4/3-Wege-Konfiguration mit geschlossener Mittelstellung bietet eine vielseitige Steuermöglichkeit, die über einfache 3/2-Wegeventile hinausgeht und komplexere Abläufe erlaubt, ohne dass zusätzliche Ventile oder Steuerungselemente erforderlich sind.
FAQ – Häufig gestellte Fragen zu VH210-F02 – Handventil 4/3, G1/4, Funktion: geschlossen
Was bedeutet „4/3-Wege“ bei diesem Handventil?
Die Bezeichnung „4/3-Wege“ beschreibt die Anzahl der Anschlüsse und der Schaltstellungen des Ventils. Es verfügt über vier Anschlüsse (in der Regel zwei Ein-/Ausgänge für den Arbeitszylinder, ein Eingang für die Druckluft und ein Ausgang zur Entlüftung) und drei Schaltstellungen (Arbeiten in eine Richtung, Arbeiten in die andere Richtung und eine neutrale Mittelstellung).
Welche Funktion hat die „geschlossene“ Mittelstellung?
Bei der geschlossenen Mittelstellung sind alle Anschlüsse des Ventils blockiert. Dies bedeutet, dass die Druckluftzufuhr unterbrochen ist und die angeschlossenen Arbeitsleitungen zum Verbraucher hin abgedichtet sind. Dies verhindert ungewollte Bewegungen oder das Entweichen von Druckluft.
Ist das Ventil für den Einsatz mit verschiedenen Medien geeignet?
Das Ventil ist primär für den Einsatz mit sauberer, gefilterter Druckluft konzipiert. Die NBR-Dichtungen bieten eine gute Beständigkeit gegenüber Mineralölen und Fetten, die üblicherweise in Druckluftsystemen vorkommen können. Für aggressive Medien oder spezielle Anwendungen empfehlen wir eine Rücksprache mit unseren technischen Beratern.
Welchen maximalen Betriebsdruck unterstützt das VH210-F02?
Das VH210-F02 Handventil ist für einen maximalen Betriebsdruck von bis zu 10 bar ausgelegt. Für eine optimale Lebensdauer und Zuverlässigkeit wird empfohlen, den Betriebsdruck innerhalb dieses Bereichs zu halten.
Wie wird das Ventil montiert und angeschlossen?
Das Ventil wird über die standardisierten G1/4-Anschlussgewinde montiert. Die Anwender können handelsübliche Rohrverschraubungen oder Schlauchanschlüsse verwenden, um das Ventil in ihr bestehendes pneumatisches System zu integrieren.
Was sind die Hauptvorteile gegenüber einem einfachen 3/2-Wegeventil?
Der Hauptvorteil liegt in der erhöhten Steuerungspräzision und Sicherheit. Die 4/3-Wege-Konfiguration mit geschlossener Mittelstellung ermöglicht nicht nur das Ansteuern zweier Arbeitsrichtungen eines Zylinders, sondern auch das sichere Blockieren und Entlüften der Arbeitsleitungen im neutralen Zustand. Ein 3/2-Wegeventil hingegen schaltet üblicherweise nur zwischen Druck und Entlüftung um und bietet keine separate Möglichkeit, beide Arbeitsleitungen zu blockieren.
Ist das Ventil für den Dauerbetrieb geeignet?
Ja, das VH210-F02 Handventil ist für den robusten industriellen Einsatz konzipiert und bietet eine hohe Schaltspiel-Lebensdauer. Die genaue Lebensdauer hängt von Faktoren wie Betriebsdruck, Schaltfrequenz, Medienqualität und Wartungsintervallen ab. Bei korrekter Anwendung und regelmäßiger Wartung kann eine hohe Anzahl an Schaltspielen erwartet werden.
