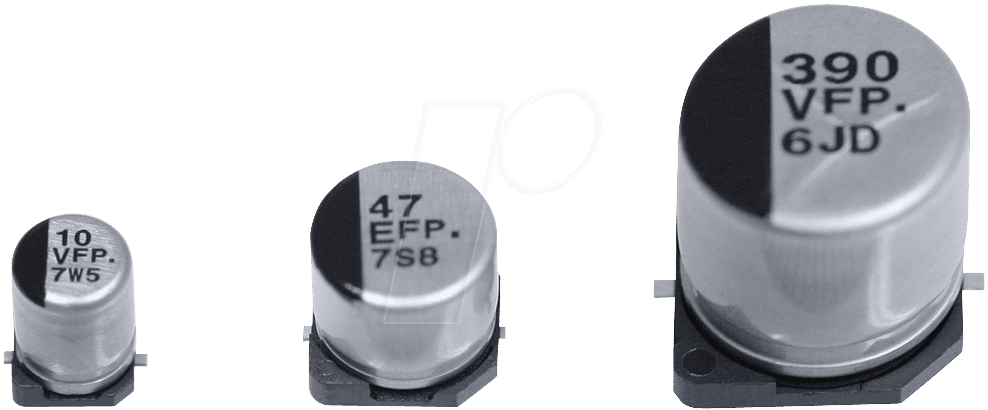

VF 47/16 P-C – Elko SMD: Maximale Leistung und Zuverlässigkeit für Ihre anspruchsvollen Elektronikprojekte
Wenn es auf stabile Spannungsversorgung und präzise Filterung in kompakten Schaltungen ankommt, stoßen herkömmliche Elektrolytkondensatoren schnell an ihre Grenzen. Der VF 47/16 P-C – Elko SMD ist die überlegene Wahl für Elektronikentwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine zuverlässige und leistungsfähige Lösung für Anwendungen mit begrenztem Bauraum und hohen Anforderungen an die Signalqualität suchen. Dieser Low-ESR-SMD-Elko kompensiert effektiv Spannungsspitzen, reduziert Rauschen und sorgt für eine stabile Stromversorgung, wo herkömmliche Kondensatoren versagen würden.
Herausragende Leistungsmerkmale des VF 47/16 P-C – Elko SMD
Der VF 47/16 P-C – Elko SMD repräsentiert einen signifikanten Fortschritt in der Kondensatortechnologie, insbesondere im Bereich der Low-ESR (Low Equivalent Series Resistance) Bauformen. Diese Eigenschaft ist entscheidend für Anwendungen, die hohe Ströme schnell schalten müssen, wie sie in modernen Schaltnetzteilen, Audioverstärkern oder Hochfrequenzschaltungen vorkommen. Eine niedrige ESR bedeutet geringere Wärmeentwicklung im Kondensator bei hohen Frequenzen und Strömen, was zu einer längeren Lebensdauer und einer verbesserten Leistung führt. Die Nennspannung von 16V bietet zudem ausreichend Spielraum für eine Vielzahl von Schaltungsdesigns, während die Kapazität von 47µF eine effektive Glättung und Filterung ermöglicht. Die spezifizierte Lebensdauer von 2000 Stunden bei Nenntemperatur unterstreicht die Robustheit und Zuverlässigkeit dieses Bauteils.
Vorteile gegenüber Standardlösungen
- Reduzierte Energieverluste: Durch die extrem niedrige ESR werden Energieverluste minimiert, was zu einer effizienteren Schaltung und geringerer Wärmeentwicklung führt. Dies ist essenziell in energiebewussten Designs.
- Verbesserte Signalintegrität: Die Fähigkeit, hochfrequente Störungen effektiv zu filtern, sorgt für eine saubere Signalverarbeitung, was insbesondere in sensitiven Audio- und HF-Schaltungen von unschätzbarem Wert ist.
- Kompakte Bauform: Als SMD-Bauteil (Surface Mount Device) ermöglicht der VF 47/16 P-C – Elko eine deutliche Reduktion der Platinengröße und unterstützt die Entwicklung von flachen und miniaturisierten elektronischen Geräten.
- Hohe Betriebssicherheit: Die garantierte Lebensdauer von 2000 Stunden bei Nenntemperatur bietet Planungs- und Betriebssicherheit, auch in anspruchsvollen Umgebungen.
- Erweiterter Temperaturbereich: Im Vergleich zu Standard-Elkos bietet dieser Bauteiltyp oft einen breiteren Betriebstemperaturbereich, was seine Anwendbarkeit in diversen Klimazonen und thermischen Bedingungen erweitert.
Technische Spezifikationen im Detail
VF 47/16 P-C – Elko SMD: Eine Übersicht seiner Schlüsselmerkmale
Der VF 47/16 P-C – Elko SMD wurde entwickelt, um die strengen Anforderungen moderner Elektronik zu erfüllen. Seine Konstruktion basiert auf bewährten Elektrolyttechnologien, kombiniert mit spezifischen Verbesserungen zur Minimierung der parasitären Widerstände. Dies spiegelt sich in den Kernspezifikationen wider: eine Kapazität von 47µF, die für eine effektive Filterung und Energiespeicherung sorgt, und eine zulässige Betriebsspannung von 16V, die ihn für eine breite Palette von Niederspannungsanwendungen qualifiziert. Die Angabe 2000h bezieht sich auf die erwartete Lebensdauer unter spezifischen Betriebsbedingungen, typischerweise bei maximaler Nennspannung und Nennbetriebstemperatur, was eine langfristige Performance garantiert.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des VF 47/16 P-C – Elko SMD eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. In Schaltnetzteilen (SMPS) spielt er eine entscheidende Rolle bei der Ausgangsglättung, um Ripple-Spannungen zu minimieren und eine stabile Versorgungsspannung für nachfolgende Schaltungsteile zu gewährleisten. Seine niedrige ESR ist hier von besonderer Bedeutung, um die Effizienz des Netzteils zu maximieren und Überhitzung zu vermeiden. Im Bereich der Audioelektronik, insbesondere bei Verstärkern, wird er zur Entkopplung von Stromversorgungsleitungen und zur Filterung von Netzrauschen eingesetzt, was zu einer verbesserten Klangqualität mit klareren Höhen und kräftigeren Bässen führt. Für HF-Schaltungen (Hochfrequenz) ist seine geringe Impedanz bei hohen Frequenzen von unschätzbarem Wert, um unerwünschte Oszillationen zu unterdrücken und die Signalintegrität zu wahren.
Darüber hinaus findet der VF 47/16 P-C – Elko SMD Anwendung in der Automobil-Elektronik, wo er aufgrund seiner Robustheit und Temperaturbeständigkeit auch unter widrigen Bedingungen zuverlässig arbeitet. Auch in der Industrieautomation, bei Steuerungsgeräten und der Messtechnik, wo präzise und stabile Stromversorgungen unerlässlich sind, beweist er seine Leistungsfähigkeit. Selbst in anspruchsvollen Consumer-Elektronik-Produkten, von Laptops bis hin zu medizinischen Geräten, trägt er maßgeblich zur Funktionalität und Langlebigkeit bei.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Elektrolytkondensator, SMD (Surface Mount Device) |
| Nennkapazität | 47 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) DC |
| ESR (Equivalent Series Resistance) | Low ESR (Niedriger äquivalenter Serienwiderstand) – Spezifische Werte sind anwendungsspezifisch und bieten signifikante Vorteile gegenüber Standard-Elkos. Geringe Wärmeverluste bei hohen Frequenzen. |
| Lebensdauer | 2000 Stunden bei Nennspannung und Nenn-Betriebstemperatur. (Details zur Nenn-Betriebstemperatur sind produktspezifisch, typischerweise zwischen 85°C und 105°C) |
| Bauform | Kompakte SMD-Bauform für Platzersparnis auf Leiterplatten. Ermöglicht dichtes Packaging. |
| Dielektrikum | Hochwertiges Aluminiumoxid-Dielektrikum für zuverlässige Kapazitätsstabilität und geringe Leckströme. |
| Anwendungen | Schaltnetzteile, Audio-Verstärker, HF-Schaltungen, DC-DC-Wandler, Entkopplung, Filterung, Spannungsstabilisierung. |
Technologische Aspekte und Materialkunde
Die herausragende Leistung des VF 47/16 P-C – Elko SMD basiert auf einer sorgfältig entwickelten Kombination aus Materialien und Fertigungsprozessen. Das Anodenmaterial, typischerweise hochreines Aluminium, wird elektrochemisch zu einem dichten, isolierenden Aluminiumoxidfilm oxidiert. Dieser Oxidfilm bildet das Dielektrikum und bestimmt die Kapazität des Kondensators. Die Qualität und Gleichmäßigkeit dieses Oxidfilms sind entscheidend für die Leistungsfähigkeit, insbesondere im Hinblick auf die Durchschlagsfestigkeit und den Leckstrom.
Der Kathodenaufbau ist hierbei von besonderer Bedeutung für die Low-ESR-Charakteristik. Anstelle des traditionellen Elektrolyten, der bei Standard-Elkos für den elektrischen Kontakt zuständig ist und oft einen höheren Widerstand aufweist, werden bei Low-ESR-Kondensatoren leitfähige Polymere oder organische Halbleiter eingesetzt. Diese Materialien bieten eine deutlich höhere Leitfähigkeit, was den Serienwiderstand (ESR) drastisch reduziert. Dies ermöglicht eine effizientere Strombelastbarkeit und minimiert die Eigenerwärmung des Kondensators, selbst bei hohen Betriebsfrequenzen und Strömen.
Die äußere Hülle besteht in der Regel aus einem robusten Kunststoff, der Schutz vor Umwelteinflüssen bietet und die mechanische Stabilität gewährleistet. Die Lötanschlüsse sind für das SMDAufbringen optimiert und gewährleisten eine sichere und zuverlässige Verbindung mit der Leiterplatte. Die Präzision bei der Fertigung, von der Walzung des Aluminiumfolienanodenmaterials bis hin zur exakten Dicke des Dielektrikums und der Qualität des leitfähigen Kathodenmaterials, ist entscheidend für die Erfüllung der spezifizierten Parameter wie Kapazitätstoleranz, Spannungsfestigkeit und ESR-Wert.
Maximierung der Lebensdauer und Betriebssicherheit
Die spezifizierte Lebensdauer von 2000 Stunden bei Nenntemperatur ist ein wichtiger Indikator für die Zuverlässigkeit des VF 47/16 P-C – Elko SMD. Diese Angabe bedeutet, dass unter den definierten optimalen Betriebsbedingungen der Kondensator über diesen Zeitraum hinweg seine Leistung im Wesentlichen behält. Um diese Lebensdauer zu maximieren und die Betriebssicherheit zu gewährleisten, sollten die folgenden Punkte beachtet werden:
- Betriebsspannung: Die Nennspannung von 16V darf nicht überschritten werden. Eine Unterdimensionierung der Spannungsfestigkeit führt zu frühzeitigem Ausfall.
- Betriebstemperatur: Hohe Umgebungstemperaturen und die durch die eigene Strombelastung entstehende Wärme sind die Hauptursachen für eine verkürzte Lebensdauer von Elektrolytkondensatoren. Achten Sie auf eine ausreichende Kühlung und halten Sie die Betriebstemperatur möglichst unterhalb der Nenn-Betriebstemperatur des Kondensators.
- Strombelastung: Die Ripple-Strombelastbarkeit ist ein kritischer Faktor. Die Verwendung eines Low-ESR-Kondensators wie dem VF 47/16 P-C – Elko SMD hilft, diese Belastung zu reduzieren, jedoch sollte die tatsächliche Strombelastung in der Schaltung stets gemäß den Herstellerangaben geprüft werden.
- Polarität: Elektrolytkondensatoren sind polarisiert. Die falsche Anschlussrichtung führt zu Zerstörung. Stellen Sie sicher, dass die Polarität korrekt eingehalten wird.
FAQ – Häufig gestellte Fragen zu VF 47/16 P-C – Elko SMD, 47uF, 16V, 2000h, low ESR
Was bedeutet „Low ESR“ bei einem Elektrolytkondensator?
Low ESR steht für Low Equivalent Series Resistance, also einen niedrigen äquivalenten Serienwiderstand. Ein niedriger ESR-Wert ist entscheidend für Anwendungen, die hohe Ströme oder schnelle Schaltvorgänge erfordern. Er minimiert Energieverluste, reduziert die Eigenerwärmung des Kondensators und verbessert die Effizienz und Stabilität der Schaltung.
Für welche Anwendungen ist der VF 47/16 P-C – Elko SMD besonders gut geeignet?
Dieser Elko eignet sich hervorragend für Schaltnetzteile, Audioverstärker, HF-Schaltungen, DC-DC-Wandler, Spannungsstabilisatoren und alle Anwendungen, bei denen eine hohe Filterleistung, geringe Verluste und eine kompakte Bauform gefordert sind.
Wie lange ist die typische Lebensdauer des VF 47/16 P-C – Elko SMD?
Die angegebene Lebensdauer beträgt 2000 Stunden bei Nennspannung und Nenn-Betriebstemperatur. Die tatsächliche Lebensdauer kann jedoch je nach Betriebsbedingungen wie Temperatur, Spannung und Strombelastung variieren.
Ist der VF 47/16 P-C – Elko SMD polarisiert?
Ja, Elektrolytkondensatoren, einschließlich des VF 47/16 P-C – Elko SMD, sind polarisiert. Es ist unerlässlich, die richtige Anschlussrichtung (+/-) einzuhalten, um Beschädigungen oder Zerstörung des Bauteils zu vermeiden.
Welche Vorteile bietet die SMD-Bauform dieses Elkos?
Die SMD-Bauform (Surface Mount Device) ermöglicht das direkte Auflöten auf die Leiterplatte. Dies spart Platz, ermöglicht dichteres Packaging und erleichtert die automatisierte Bestückung, was zu kompakteren und effizienteren elektronischen Geräten führt.
Kann ich diesen Elko in einer Schaltung mit mehr als 16V betreiben?
Nein, Sie sollten die Nennspannung von 16V nicht überschreiten. Das Überschreiten der Nennspannung kann zu Zerstörung des Kondensators und potenziellen Schäden an der umliegenden Schaltung führen.
Was passiert, wenn der VF 47/16 P-C – Elko SMD zu heiß wird?
Überhitzung ist ein Hauptgrund für die Verkürzung der Lebensdauer von Elektrolytkondensatoren. Wenn der Elko zu heiß wird, kann die Elektrolytlösung verdampfen, was zu einem Kapazitätsverlust, einem Anstieg des ESR und schließlich zum Ausfall des Kondensators führt. Eine gute Kühlung und die Einhaltung der maximalen Betriebstemperatur sind daher essenziell.
