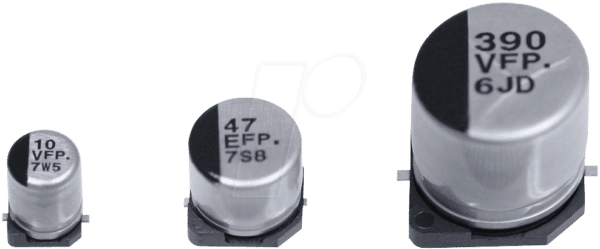

VF 22/6,3 P-B – Elko SMD: Präzision für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen Lösung für Ihre Schaltungsanwendungen, die eine stabile Spannungsversorgung und geringe Impedanz erfordert? Der VF 22/6,3 P-B Elko SMD mit einer Kapazität von 22µF und einer Nennspannung von 6,3V ist die optimale Wahl für Entwickler und Techniker, die Wert auf Langlebigkeit und erstklassige Performance legen. Seine herausragenden Low-ESR-Eigenschaften machen ihn zur idealen Komponente für Frequenzschaltungen, Stromversorgungen und Audioanwendungen, wo unerwünschtes Rauschen und Spannungsabfälle minimiert werden müssen.
Herausragende Leistung durch Low ESR
Der entscheidende Vorteil des VF 22/6,3 P-B liegt in seinem Low ESR (Equivalent Series Resistance). Dies bedeutet, dass der Kondensator einen sehr geringen Innenwiderstand aufweist. In modernen elektronischen Schaltungen, insbesondere bei hohen Frequenzen und schnellen Schaltvorgängen, kann ein hoher ESR zu erheblichen Problemen führen:
- Spannungsabfälle: Ein hoher ESR führt zu unerwünschten Spannungsabfällen über den Kondensator, was die Stabilität der Versorgung beeinträchtigen kann.
- Wärmeentwicklung: Der Strom, der durch den ESR fließt, erzeugt Wärme, was die Lebensdauer der Komponente verkürzt und im schlimmsten Fall zu thermischem Durchgehen führen kann.
- Reduzierte Filterwirkung: Die Fähigkeit des Kondensators, Rauschen zu filtern und Spannungsspitzen auszugleichen, wird durch einen hohen ESR stark beeinträchtigt.
Der VF 22/6,3 P-B mit seinem optimierten Low-ESR-Design minimiert diese Effekte signifikant. Dies ermöglicht eine stabilere und reinere Stromversorgung, was sich direkt auf die Zuverlässigkeit und Leistung der gesamten Schaltung auswirkt. Insbesondere in anspruchsvollen Applikationen wie DC/DC-Wandlern, Schaltnetzteilen oder Class-D-Audioverstärkern ist dieser Vorteil unerlässlich.
Langlebigkeit und Zuverlässigkeit für professionelle Anwendungen
Mit einer garantierten Lebensdauer von 2000 Stunden bei Nennspannung und Umgebungstemperatur bietet der VF 22/6,3 P-B eine bemerkenswerte Langlebigkeit. Diese Spezifikation ist ein Indikator für die hohe Qualität der verwendeten Materialien und die sorgfältige Fertigung. In Umgebungen, in denen Bauteile über lange Zeiträume zuverlässig funktionieren müssen, ist diese Robustheit von unschätzbarem Wert. Dies reduziert die Notwendigkeit für Wartung und Austausch, was die Gesamtbetriebskosten senkt und die Ausfallzeiten minimiert.
Technische Spezifikationen im Detail
Der VF 22/6,3 P-B ist ein Aluminium-Elektrolytkondensator in SMD-Bauform (Surface Mount Device). Diese Bauform ist entscheidend für die Integration in moderne Leiterplattenlayouts, die oft eine hohe Packungsdichte erfordern. Die kompakte Größe ermöglicht eine flexible Platzierung und trägt zu kleineren und leichteren Endprodukten bei. Die Auswahl des richtigen Kondensators ist fundamental für die Signalintegrität und die thermische Performance elektronischer Geräte.
Wichtige Merkmale im Überblick:
- Kapazität: 22µF – präzise für gängige Entkopplungs- und Filteraufgaben.
- Nennspannung: 6,3V – ideal für Niederspannungsanwendungen.
- ESR: Low ESR – für geringe Verluste und hohe Effizienz.
- Lebensdauer: 2000 Stunden – für langfristige Zuverlässigkeit.
- Bauform: SMD – für moderne Leiterplattenlayouts.
- Temperaturbereich: Spezifische Angaben zur Betriebstemperatur sind entscheidend für die Auswahl in verschiedenen Umgebungen. Typischerweise liegen diese für solche Elkos im Bereich von -40°C bis +85°C oder +105°C.
Anwendungsbereiche: Wo der VF 22/6,3 P-B glänzt
Die Kombination aus Low ESR, stabiler Kapazität und langer Lebensdauer macht den VF 22/6,3 P-B zu einer universell einsetzbaren Komponente in einer Vielzahl von elektronischen Geräten:
- Schaltnetzteile und DC/DC-Wandler: Zur Glättung der Ausgangsspannung und zur Reduzierung von Ripple-Strömen.
- Audio- und Verstärkerschaltungen: Zur Entkopplung von Versorgungsspannungen und zur Filterung von Störsignalen im Audiosignalpfad.
- Computerhardware: In Mainboards, Grafikkarten und anderen Komponenten zur Stabilisierung der Stromversorgung.
- Telekommunikationsgeräte: Zur Sicherstellung einer störungsfreien Signalübertragung.
- Industrielle Steuerungen: Wo Zuverlässigkeit und Langlebigkeit oberste Priorität haben.
- Consumer Electronics: In einer breiten Palette von Geräten, von Haushaltsgeräten bis hin zu Medizintechnik.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Kapazität | 22µF (Mikrofarad) – Eine Standardkapazität, die für eine Vielzahl von Entkopplungs- und Filteranwendungen optimiert ist. Sie bietet ein ausgewogenes Verhältnis zwischen Größe und Filterwirkung. |
| Nennspannung | 6,3V (Volt) – Diese Spannungstoleranz ist typisch für Niederspannungsanwendungen und Niedervolt-Schaltungen, wo maximale Effizienz und geringe Bauteilgröße gefragt sind. |
| ESR | Low ESR – Die geringe Äquivalente Serienwiderstand ist kritisch für Anwendungen mit hohen Frequenzen und schnellen Stromwechseln. Dies minimiert Leistungsverluste und Wärmeentwicklung. |
| Lebensdauer | 2000 Stunden – Eine Angabe, die die Zuverlässigkeit des Kondensators unter spezifizierten Betriebsbedingungen (z.B. Nennspannung und Temperatur) unterstreicht. Diese Lebensdauer ist ein wichtiger Indikator für die Haltbarkeit in professionellen Umgebungen. |
| Bauform | SMD (Surface Mount Device) – Ermöglicht die direkte Montage auf der Oberfläche von Leiterplatten. Dies ist essentiell für die Automatisierung der Bestückung und die Realisierung kompakter Designs. |
| Material (Dielektrikum) | Aluminium – Ein bewährtes Material für Elektrolytkondensatoren, das ein gutes Verhältnis von Kapazität zu Volumen bietet. Die Qualität des Aluminiumfolien-Dielektrikums beeinflusst maßgeblich die Leistungsfähigkeit und Lebensdauer. |
| Verlustfaktor (tan δ) | Typischerweise niedrig für Low-ESR-Typen. Ein geringer Verlustfaktor ist entscheidend für die Energieeffizienz und die Vermeidung von Erwärmung in Hochfrequenzanwendungen. |
| Isolationswiderstand | Hoch. Ein hoher Isolationswiderstand ist wichtig, um unerwünschte Leckströme zu minimieren und die Ladungsdichte über die Zeit aufrechtzuerhalten. |
FAQ – Häufig gestellte Fragen zu VF 22/6,3 P-B – Elko SMD, 22uF, 6,3V, 2000h, low ESR
Was bedeutet „Low ESR“ genau und warum ist das wichtig?
Low ESR steht für „Low Equivalent Series Resistance“, also einen geringen Ersatzserienwiderstand. Dies ist entscheidend, da ein hoher ESR zu unerwünschten Spannungsabfällen, erhöhter Wärmeentwicklung und einer schlechteren Filterwirkung führen kann. Für schnelle Schaltkreise, Schaltnetzteile und Audioanwendungen ist ein niedriger ESR essentiell für Stabilität und Effizienz.
Für welche Art von Schaltungen ist der VF 22/6,3 P-B besonders gut geeignet?
Der Kondensator eignet sich hervorragend für Anwendungen, die eine stabile und saubere Stromversorgung benötigen. Dazu gehören insbesondere Schaltnetzteile, DC/DC-Wandler, Audioverstärker (z.B. Class-D), Computerhardware wie Mainboards und Grafikkarten sowie Telekommunikationsgeräte.
Was bedeutet die Angabe „2000h“ für die Lebensdauer?
„2000h“ gibt die typische Lebensdauer des Kondensators unter spezifizierten Betriebsbedingungen an. Dies bezieht sich auf die Zeit, bis sich seine Kapazität um einen bestimmten Prozentsatz (oft 20-30%) reduziert oder der ESR signifikant ansteigt, während er bei Nennspannung und einer bestimmten Umgebungstemperatur (oft 85°C oder 105°C) betrieben wird.
Ist dieser Elko für Hochfrequenzanwendungen geeignet?
Ja, gerade wegen seiner Low-ESR-Eigenschaften ist dieser Elko sehr gut für Hochfrequenzanwendungen geeignet. Er minimiert die Verluste bei schnellen Stromwechseln und sorgt für eine effektive Glättung und Entkopplung auch bei höheren Frequenzen.
Was ist der Vorteil eines SMD-Kondensators gegenüber einem bedrahteten Typ?
SMD-Kondensatoren (Surface Mount Devices) können direkt auf die Oberfläche einer Leiterplatte gelötet werden. Dies ermöglicht eine höhere Packungsdichte, erleichtert die automatisierte Bestückung und ist Standard für moderne, kompakte Elektronikdesigns. Bedrahtete Typen erfordern dagegen Durchsteckbohrungen.
Welche Temperaturbereiche kann dieser Kondensator typischerweise verarbeiten?
Typische Aluminium-Elektrolytkondensatoren dieser Art sind für Betriebstemperaturen von -40°C bis +85°C oder +105°C ausgelegt. Die genauen Spezifikationen entnehmen Sie bitte dem Datenblatt des Herstellers für die spezifische Charge.
Wie unterscheidet sich ein Elektrolytkondensator von einem Keramikkondensator?
Elektrolytkondensatoren, wie der VF 22/6,3 P-B, bieten typischerweise eine höhere Kapazität pro Volumeneinheit und sind daher ideal für Entkopplungs- und Speicheranwendungen. Keramikkondensatoren sind oft schneller, haben einen geringeren Leckstrom und eignen sich besser für Hochfrequenzfilterung und Entkopplung auf digitalen Schaltungen.
