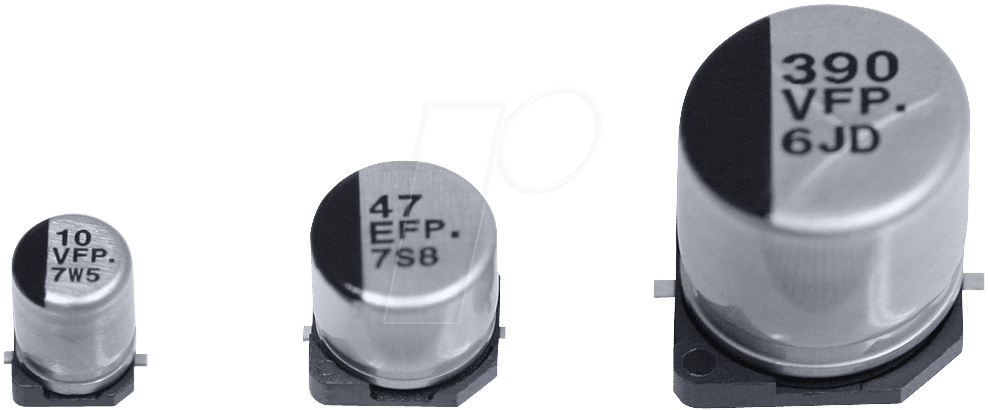

Hochleistungs-SMD-Elektrolytkondensator für anspruchsvolle Elektronikanwendungen
Der VF 150/16 P-D8 vereint Kapazität, Spannungsfestigkeit und geringen ESR in einem kompakten SMD-Gehäuse, um präzise und stabile Filterfunktionen in modernen elektronischen Schaltungen zu gewährleisten. Ideal für Ingenieure und Entwickler, die auf zuverlässige und langlebige Komponenten für Netzteilfilterung, Schaltnetzteile und Audio-Entkopplung angewiesen sind, wo Performance und Effizienz entscheidend sind.
Vorteile des VF 150/16 P-D8 im Überblick
Der VF 150/16 P-D8 setzt neue Maßstäbe in puncto Leistung und Zuverlässigkeit für SMD-Elektrolytkondensatoren. Im Vergleich zu Standardlösungen bietet er eine signifikant verbesserte Performance, insbesondere unter anspruchsvollen Betriebsbedingungen.
- Low ESR (Equivalent Series Resistance): Ein entscheidender Vorteil, der Energieverluste minimiert und die Effizienz von Schaltkreisen erhöht. Dies führt zu geringerer Wärmeentwicklung und verlängert die Lebensdauer der Gesamtschaltung.
- Hohe Lebensdauer (2000h): Ausgelegt für eine Betriebsdauer von 2000 Stunden unter Nennbedingungen, garantiert dieser Kondensator eine außergewöhnliche Langlebigkeit und Zuverlässigkeit, selbst in dauerbelasteten Anwendungen.
- Kompakte Bauform (SMD): Die Bauweise für Surface Mount Devices ermöglicht eine platzsparende Integration auf Leiterplatten und unterstützt automatisierte Bestückungsprozesse, was die Fertigungseffizienz steigert.
- Präzise Kapazität von 150µF: Bietet die notwendige Kapazität für effektive Glättungs- und Filteraufgaben in einer Vielzahl von elektronischen Geräten.
- Nennspannung von 16V: Geeignet für gängige Anwendungen im Niederspannungsbereich, wo Stabilität und Performance unerlässlich sind.
Technische Spezifikationen und Materialeigenschaften
Der VF 150/16 P-D8 ist das Ergebnis hochentwickelter Materialwissenschaft und Fertigungsprozesse, die auf maximale Performance und Zuverlässigkeit abzielen. Die Auswahl der Dielektrika und Elektrodenmaterialien spielt eine Schlüsselrolle für die charakteristischen Eigenschaften wie geringen ESR und hohe Stabilität.
| Merkmal | Beschreibung |
|---|---|
| Typ | Elektrolytkondensator, SMD |
| Serie | P-D8 |
| Kapazität | 150 µF |
| Nennspannung | 16 V |
| Lebensdauer | 2000 Stunden bei Nennbedingungen |
| ESR | Low ESR (Niedriger Ersatzserienwiderstand) |
| Temperaturbereich | Typischerweise -40°C bis +105°C (spezifische Datenblattinformationen beachten) |
| Gehäusegröße | SMD-Bauform, genaue Abmessungen gemäß Datenblatt (z.B. 6.3×7.3mm oder ähnlich, spezifisch für Serie und Hersteller) |
| Anodenmaterial | Hochreines Aluminium |
| Kathodenmaterial | Leitfähiges Polymer oder optimierte Elektrolytmischung für geringen ESR |
| Dielektrikum | Aluminiumoxid-Schicht (durch Anodisierung) |
| Versiegelung | Hochwertige Gummidichtung zur Verhinderung von Elektrolytaustritt und zur Stabilität gegen Umwelteinflüsse |
Anwendungsbereiche und Leistungsvorteile
Die herausragenden Eigenschaften des VF 150/16 P-D8 qualifizieren ihn für eine breite Palette anspruchsvoller Anwendungen, bei denen höchste Anforderungen an Stabilität, Effizienz und Lebensdauer gestellt werden. Der niedrige ESR ist hierbei ein fundamentaler Vorteil.
- Netzteilentkopplung und -glättung: In Schaltnetzteilen (SMPS) und linearen Spannungsreglern reduziert der niedrige ESR die Welligkeit der Ausgangsspannung und verbessert das dynamische Ansprechverhalten, was zu einer stabileren Stromversorgung führt.
- Audio-Schaltungen: In audiophilen Geräten und professioneller Audio-Technik sorgt der Low-ESR-Kondensator für eine sauberere Signalwiedergabe durch verbesserte Filterung und geringere Verzerrungen. Dies ist entscheidend für eine präzise Klangqualität.
- Filteranwendungen: Ob in HF-Schaltungen, Energieversorgungen oder Messgeräten – die hohe Kapazität in Kombination mit niedrigem ESR ermöglicht effektive Frequenzfilterungen, die unerwünschte Störsignale unterdrücken.
- Automobil-Elektronik: In diesem Bereich sind Robustheit und Langlebigkeit unter extremen Temperaturbedingungen und Vibrationen gefordert. Der VF 150/16 P-D8 mit seiner soliden Konstruktion und Langzeitstabilität ist hierfür gut geeignet.
- Industrielle Steuerungen und Messtechnik: Präzision und Zuverlässigkeit sind in industriellen Umgebungen von größter Bedeutung. Der Kondensator unterstützt die Stabilität kritischer Mess- und Steuersignale.
Materialien und Fertigung für maximale Performance
Die Leistungsfähigkeit des VF 150/16 P-D8 basiert auf einer sorgfältigen Auswahl an Materialien und fortschrittlichen Fertigungsverfahren. Das Kernstück eines Elektrolytkondensators bildet das Anodenmaterial, das in diesem Fall aus hochreinem Aluminium gefertigt wird. Durch einen präzisen Anodisierungsprozess wird eine dünne, aber äußerst stabile Oxidschicht erzeugt, die als Dielektrikum fungiert. Die Qualität dieser Oxidschicht ist direkt verantwortlich für die Spannungsfestigkeit und die Isolationseigenschaften des Kondensators.
Für die Realisierung des niedrigen Ersatzserienwiderstands (ESR) sind moderne Kathodenmaterialien entscheidend. Während bei älteren Technologien flüssige Elektrolyte zum Einsatz kamen, werden in Low-ESR-Kondensatoren häufig leitfähige Polymere oder speziell entwickelte organische Elektrolyte verwendet. Diese Materialien bieten eine signifikant höhere Leitfähigkeit als herkömmliche Elektrolyte, was den Widerstand innerhalb des Kondensators drastisch reduziert. Dies minimiert nicht nur Leistungsverluste in Form von Wärme, sondern verbessert auch die Fähigkeit des Kondensators, schnelle Stromänderungen ohne signifikanten Spannungsabfall zu liefern.
Die Konstruktion des Gehäuses und die Versiegelung spielen ebenfalls eine wichtige Rolle für die Langlebigkeit und Zuverlässigkeit. Eine hochwertige Gummidichtung schützt das Innere des Kondensators vor Feuchtigkeit und anderen Umwelteinflüssen, die zu Korrosion oder einer Verschlechterung der elektrischen Eigenschaften führen könnten. Die kompakte SMD-Bauform ermöglicht eine effiziente Bestückung auf Leiterplatten mittels automatisierter Bestückungsmaschinen, was die Produktionskosten senkt und die Montagegeschwindigkeit erhöht. Die genauen Abmessungen und das Pindel-Layout sind spezifisch für die Serie und müssen dem zugehörigen Datenblatt entnommen werden, um eine korrekte Integration zu gewährleisten.
Häufig gestellte Fragen (FAQ) zu VF 150/16 P-D8 – Elko SMD, 150uF, 16V, 2000h, low ESR
Was bedeutet „Low ESR“ bei diesem Kondensator?
Low ESR steht für „Low Equivalent Series Resistance“, also einen niedrigen Ersatzserienwiderstand. Dies bedeutet, dass der Kondensator Stromänderungen mit sehr geringem Widerstand entgegenwirkt. Ein niedriger ESR ist entscheidend für Anwendungen, die schnelle Stromimpulse oder hohe Frequenzen erfordern, wie z.B. in Schaltnetzteilen, da er Energieverluste minimiert und die Effizienz erhöht.
Für welche Arten von Anwendungen ist der VF 150/16 P-D8 besonders geeignet?
Der VF 150/16 P-D8 ist ideal für Anwendungen, die eine hohe Filterleistung, Stabilität und Langlebigkeit erfordern. Dazu gehören insbesondere Netzteilentkopplung und -glättung in Schaltnetzteilen, Audio-Entkopplung in Hi-Fi- und Pro-Audio-Geräten, sowie allgemeine Filteraufgaben in industriellen Steuerungen, Messtechnik und der Automobil-Elektronik.
Was ist die garantierte Lebensdauer des Kondensators unter Nennbedingungen?
Die angegebene Lebensdauer des VF 150/16 P-D8 beträgt 2000 Stunden unter Nennbedingungen. Nennbedingungen beinhalten typischerweise die Nennspannung, die Nennspannung und die maximale Betriebstemperatur. Eine höhere Umgebungstemperatur oder eine höhere Belastung verkürzt die effektive Lebensdauer.
Wie unterscheidet sich dieser SMD-Elektrolytkondensator von bedrahteten Elkos?
SMD-Elektrolytkondensatoren wie der VF 150/16 P-D8 sind für die Oberflächenmontage auf Leiterplatten konzipiert und bieten den Vorteil einer platzsparenden Bauweise und einfacherer automatisierter Bestückung. Sie sind oft kompakter als bedrahtete Elkos gleicher Kapazität und Spannungsfestigkeit und können durch moderne Technologien wie leitfähige Polymere häufig niedrigere ESR-Werte erreichen.
Ist der Kondensator für den Einsatz bei tiefen Temperaturen geeignet?
Der VF 150/16 P-D8 ist typischerweise für einen breiten Temperaturbereich ausgelegt, der oft von -40°C bis +105°C reicht. Für präzise Informationen bezüglich des genauen Betriebstemperaturbereichs und möglicher Einschränkungen bei extremen Temperaturen ist jedoch immer das spezifische Datenblatt des Herstellers zu konsultieren.
Welche Vorteile bietet die 16V Nennspannung in typischen Anwendungen?
Eine Nennspannung von 16V macht den VF 150/16 P-D8 universell einsetzbar in vielen Niederspannungsanwendungen, die typisch für Consumer-Elektronik, industrielle Steuerungen und Kommunikationsgeräte sind. Sie bietet eine ausreichende Reserve für gängige Versorgungsspannungen wie 3.3V, 5V oder 12V, während sie gleichzeitig eine kompakte Bauform ermöglicht, die bei höheren Spannungen oft schwerer zu erreichen ist.
Wo finde ich die genauen Abmessungen und das Pindel-Layout des Kondensators?
Die exakten Abmessungen, das Pindel-Layout und weitere detaillierte technische Spezifikationen wie Leckstrom, Verlustfaktor (tan δ) und Impedanz-Frequenzgang sind dem offiziellen Datenblatt des Herstellers für die spezifische Produktnummer VF 150/16 P-D8 zu entnehmen. Diese Informationen sind unerlässlich für die korrekte Schaltungs- und Leiterplattengestaltung.
