Schutz für Ihre empfindliche Elektronik: VC 0805-14 – SMD-Varistor 0805, 14 Volt
Der VC 0805-14 ist Ihr unverzichtbarer Schutz gegen Überspannungen und transiente Spannungsspitzen für eine Vielzahl elektronischer Schaltungen. Speziell entwickelt für Anwendungen, bei denen eine zuverlässige Spannungsbegrenzung im Niedervoltbereich kritisch ist, bietet dieser SMD-Varistor der Bauform 0805 optimalen Schutz für empfindliche Bauteile und Systeme.
Überragende Überspannungsfestigkeit im kompakten SMD-Format
Im Gegensatz zu herkömmlichen Schutzkomponenten, die oft größer sind und weniger präzise Ansprechschwellen aufweisen, kombiniert der VC 0805-14 eine hohe Surge-Strombelastbarkeit mit einer exakten Spannungsbegrenzung bei nur 14 Volt. Diese Kombination ermöglicht eine effiziente und platzsparende Integration in moderne Leiterplattendesigns, wo jeder Millimeter zählt. Die Ceramic-Metalloxid-Technologie gewährleistet eine schnelle und zuverlässige Ableitung von Energieüberschüssen, bevor diese kritische Komponenten beschädigen können.
Anwendungsgebiete und Leistungsmerkmale
Der VC 0805-14 SMD-Varistor ist die ideale Wahl für Entwickler und Techniker, die höchste Zuverlässigkeit und Langlebigkeit ihrer elektronischen Produkte gewährleisten müssen. Sein Einsatzbereich erstreckt sich von der Unterhaltungselektronik über industrielle Steuerungen bis hin zu Kommunikationsgeräten. Die präzise Spannungsbegrenzung auf 14 Volt schützt zuverlässig vor Überspannungen, die durch Netzschaltvorgänge, Blitzschlaginduktion oder statische Entladung entstehen können.
Leistungssteigernde Vorteile des VC 0805-14:
- Präzise Spannungsbegrenzung: Begrenzt Überspannungen zuverlässig auf 14 Volt und schützt so empfindliche Bauteile.
- Hohe Surge-Strombelastbarkeit: Widersteht kurzzeitigen Stromspitzen, die durch transiente Ereignisse verursacht werden.
- Kompakte Bauform 0805: Ermöglicht eine einfache Bestückung auf SMD-Leiterplatten und spart wertvollen Bauraum.
- Schnelle Reaktionszeit: Bietet sofortigen Schutz bei plötzlichen Spannungsspitzen.
- Lange Lebensdauer: Entwickelt für zuverlässige Leistung über einen ausgedehnten Betriebszeitraum.
- Breiter Temperaturbereich: Geeignet für den Einsatz in diversen Umgebungsbedingungen.
- RoHS-Konformität: Entspricht den strengen Richtlinien für umweltfreundliche Materialien in der Elektronikfertigung.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | SMD-Varistor |
| Modellnummer | VC 0805-14 |

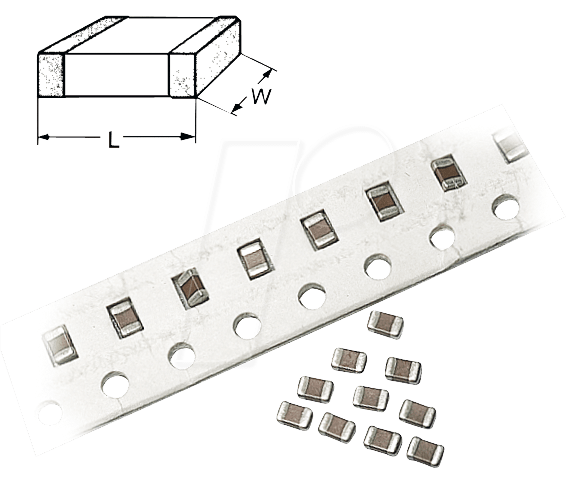

| Bauform | 0805 (2.0 x 1.25 mm) |
| Nennspannung (AC/DC) | 14 Volt |
| Betriebsspannung (max.) | ~ 11,2 V DC / 7,9 V AC |
| Ableitstrom (max.) | 500 A (8/20 µs Impuls) |
| Energie-Ableitfähigkeit | 0,15 Joule |
| Reaktionszeit | < 1 ns |
| Arbeitstemperaturbereich | -40 °C bis +125 °C |
| Gehäusematerial | Keramik (hohe Dielektrizitätskonstante) |
| Anschluss-Terminals | Silber-Palladium (lotbar) |
| Kennzeichnung | Keine direkte Beschriftung, Identifikation über Artikelnummer und Verkaufsverpackung. |
| Isolationswiderstand | > 1 GΩ (bei 100 V DC) |
| Garantie | Standard-Herstellergarantie für elektronische Bauteile. |
Technologie und Funktionsweise
Der VC 0805-14 basiert auf der bewährten Ceramic-Metalloxid-Technologie, die für Varistoren die Grundlage bildet. Im Normalbetrieb verhält sich der Varistor wie ein offener Stromkreis mit einem sehr hohen Widerstand. Bei Überspannungen, die über die Nennspannung von 14 Volt hinausgehen, ändert sich schlagartig sein Widerstand in Richtung eines niedrigen Wertes. Diese schnelle Widerstandsänderung ermöglicht es dem Varistor, die überschüssige Energie aufzunehmen und über seine Anschlüsse abzuleiten, bevor sie die nachgeschalteten Schaltungsteile erreichen und beschädigen kann. Die Ansprechspannung (Clamping Voltage) ist dabei so definiert, dass sie die empfindlichsten Komponenten innerhalb des definierten Schutzlevels sicher bewahrt. Die Konstruktion im 0805-SMD-Gehäuse garantiert eine exzellente Wärmeableitung und eine robuste mechanische Integrität, was für die Langzeitstabilität und Zuverlässigkeit in anspruchsvollen Umgebungen unerlässlich ist.
Integration und Montage
Die Integration des VC 0805-14 SMD-Varistors in Ihre Leiterplatten gestaltet sich dank der Standard-Bauform 0805 und der lötfähigen Anschluss-Terminals unkompliziert. Er ist kompatibel mit gängigen Reflow-Lötverfahren und automatisierten Bestückungsanlagen. Es ist entscheidend, den Varistor so nah wie möglich an der zu schützenden Komponente oder Schnittstelle zu platzieren, um die effektive Länge der Leitungswege, über die Überspannungen eindringen können, zu minimieren. Dies maximiert die Schutzwirkung. Eine korrekte Polarität ist bei Varistoren nicht zu beachten, da sie bidirektional arbeiten.
Qualitätsmerkmale und Zuverlässigkeit
Bei Lan.de legen wir größten Wert auf die Qualität und Zuverlässigkeit der von uns angebotenen elektronischen Bauteile. Der VC 0805-14 wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass er die spezifizierten Leistungsparameter über den gesamten Lebenszyklus hinweg erfüllt. Die Verwendung hochwertiger Keramikmaterialien und eine präzise Fertigungstechnologie gewährleisten eine konsistente Performance, selbst unter widrigen Betriebsbedingungen. Dies macht ihn zu einer vertrauenswürdigen Komponente für Ihre kritischen Designs.
FAQ – Häufig gestellte Fragen zu VC 0805-14 – SMD-Varistor 0805, 14 Volt
Was genau ist ein SMD-Varistor und wozu dient er?
Ein SMD-Varistor ist ein schaltendes Bauelement, das in Surface-Mount-Device (SMD)-Technologie gefertigt wird. Seine Hauptfunktion ist der Schutz elektronischer Schaltungen vor transienten Überspannungen. Er agiert als Schutzschalter, der bei normalen Betriebsspannungen praktisch keinen Strom leitet, aber bei Überspannungen blitzschnell seinen Widerstand reduziert und die überschüssige Energie ableitet.
Warum ist die Angabe von 14 Volt bei diesem Varistor wichtig?
Die Angabe von 14 Volt bezeichnet die Nennspannung, bis zu der der Varistor im Normalbetrieb funktioniert. Überschreitet die Spannung diesen Wert, beginnt der Varistor zu leiten. Dies ist ein kritischer Parameter, um sicherzustellen, dass der Varistor nur bei tatsächlichen Gefahren (Überspannungen) eingreift und nicht bereits bei den üblichen Betriebsschwankungen Ihrer Schaltung. Die 14 Volt sind ideal für Niedervolt-Anwendungen.
Welche Art von Überspannungen kann der VC 0805-14 ableiten?
Der VC 0805-14 ist darauf ausgelegt, transiente Überspannungen wie sie durch Blitzschlaginduktion auf Leitungen, Schaltvorgänge im Stromnetz oder elektrostatische Entladungen (ESD) entstehen, zu begrenzen. Er schützt somit Ihre empfindlichen Bauteile vor schädlichen Spannungsspitzen.
Was bedeutet die Bauform 0805?
Die Bauform 0805 ist ein Standardmaß für SMD-Bauteile. Es bezieht sich auf die physikalischen Abmessungen: 0,08 Zoll Länge und 0,05 Zoll Breite, umgerechnet etwa 2,0 mm x 1,25 mm. Diese kompakte Größe ermöglicht eine einfache und platzsparende Bestückung auf Leiterplatten, besonders in modernen, miniaturisierten Designs.
Wie wird die Lebensdauer eines Varistors bestimmt?
Die Lebensdauer eines Varistors hängt von verschiedenen Faktoren ab, insbesondere von der Anzahl und Intensität der Überspannungsereignisse, denen er ausgesetzt ist. Jeder Varistor hat eine begrenzte Fähigkeit, Energie abzuleiten. Bei sehr häufigen oder sehr starken Überspannungen kann sich die Charakteristik des Varistors über die Zeit verändern oder er kann ausfallen. Die Angabe von Surge-Strombelastbarkeit und Energie-Ableitfähigkeit gibt Aufschluss über seine Leistungsfähigkeit bei einzelnen Ereignissen.
Kann der Varistor beschädigt werden, wenn die Spannung unter 14 Volt liegt?
Nein, bei Spannungen unterhalb der Nennspannung von 14 Volt verhält sich der Varistor wie ein offener Stromkreis mit einem sehr hohen Widerstand. Er leitet praktisch keinen Strom und beeinflusst die Schaltung nicht negativ. Erst bei Überschreiten der Auslösespannung beginnt er zu leiten und die Überspannung abzuleiten.
Ist der VC 0805-14 für alle Arten von elektronischen Geräten geeignet?
Der VC 0805-14 ist speziell für Anwendungen mit einer Nennspannung von etwa 14 Volt konzipiert. Er ist ideal für Niedervolt-Schaltungen in der Unterhaltungselektronik, Messtechnik, Telekommunikation oder industriellen Steuerungen, wo solche Spannungsniveaus üblich sind. Für höhere Spannungen sind Varistoren mit entsprechenden Nennspannungen erforderlich.
