Maximale Wärmeableitung für anspruchsvolle Anwendungen: V SK 75-25 STS Strangkühlkörper mit Lötstiften
Der V SK 75-25 STS Strangkühlkörper mit seinen kompakten Abmessungen von 32x14x25mm ist die ideale Lösung für Elektronikentwickler und IT-Spezialisten, die eine effiziente und zuverlässige Kühlung für ihre empfindlichen Bauteile benötigen. Insbesondere bei hohen Leistungsdichten oder in Umgebungen mit begrenztem Bauraum stellt dieser Strangkühlkörper die überlegene Wahl gegenüber Standardlösungen dar, indem er eine verbesserte thermische Anbindung und eine signifikant höhere Wärmeabfuhr garantiert.
Effiziente Kühlung durch optimierte Strangprofil-Geometrie
Die Kernkompetenz des V SK 75-25 STS liegt in seiner intelligenten Strangprofil-Geometrie. Durch die Anordnung der Kühlrippen wird eine maximale Oberfläche für den Luftstrom geschaffen. Dies ermöglicht eine deutlich effektivere Wärmeabgabe an die Umgebungsluft im Vergleich zu einfachen Kühlkörpern ohne spezielle Formgebung. Die durchdachte Rippenanordnung maximiert den Wärmeübergangskoeffizienten, was zu einer spürbaren Reduzierung der Bauteiltemperaturen führt und somit die Lebensdauer sowie die Leistungsstabilität kritischer elektronischer Komponenten sicherstellt. Die präzise Extrusion des Profils gewährleistet dabei eine hohe Maßhaltigkeit und Oberflächengüte, was für eine optimale thermische Kopplung essentiell ist.
Integrierte Lötstifte für eine sichere und einfache Montage
Ein herausragendes Merkmal des V SK 75-25 STS sind die integrierten Lötstifte. Diese ermöglichen eine direkte und formschlüssige Verbindung des Kühlkörpers mit der Leiterplatte. Anstatt auf aufwendige Montageclips oder zusätzliche Befestigungselemente zurückgreifen zu müssen, wird der Kühlkörper einfach durch das Lötbad mit der Platine verbunden. Dies spart nicht nur wertvolle Montagezeit und reduziert die Stückkosten, sondern garantiert auch eine exzellente mechanische Stabilität und vor allem eine optimale thermische Leitfähigkeit vom zu kühlenden Bauteil zum Kühlkörper. Die präzise Positionierung der Lötstifte unterstützt eine schnelle und fehlerfreie Bestückung im automatisierten Fertigungsprozess.
Vorteile des V SK 75-25 STS im Überblick
- Verbesserte Wärmeableitung: Die optimierte Strangprofil-Geometrie maximiert die Kontaktfläche zur Umgebungsluft für eine gesteigerte Kühlleistung.
- Vereinfachte Montage: Integrierte Lötstifte ermöglichen eine direkte und sichere Lötverbindung zur Leiterplatte, was Montagezeit und -kosten reduziert.
- Kompakte Bauform: Mit nur 32x14x25mm eignet sich der Kühlkörper ideal für platzkritische Anwendungen und dichte Bestückungen.
- Hohe Zuverlässigkeit: Die robuste Aluminiumkonstruktion und die präzise Fertigung gewährleisten eine lange Lebensdauer und konstante Performance.
- Optimale thermische Kopplung: Die Lötstifte gewährleisten eine direkte und verlustarme Wärmeübertragung vom Bauteil zum Kühlkörper.
- Reduzierung von Thermal-Stress: Durch effektive Kühlung werden thermische Belastungen auf empfindliche elektronische Bauteile minimiert.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von thermisch anspruchsvollen Elektronikprojekten und Industrieanwendungen.
Technische Spezifikationen des V SK 75-25 STS
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Strangkühlkörper mit Lötstiften |
| Modellbezeichnung | V SK 75-25 STS |

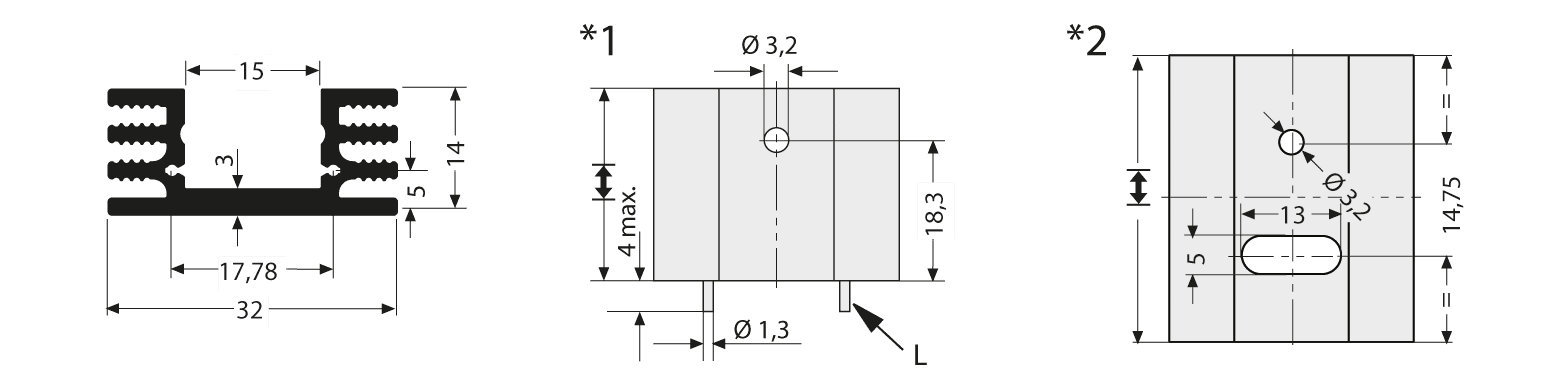

| Abmessungen (L x B x H) | 32 mm x 14 mm x 25 mm |
| Material | Hochwärmeleitfähiges Aluminium (typ. Legierung 6063/6060 für Extrusionsprofile) |
| Oberflächenbeschaffenheit | Eloxiert (Standard: Natur, optional weitere Farben und Oberflächenveredelungen) |
| Lötstift-Konfiguration | Direkt in das Strangprofil integriert, für Lötprozesse optimiert |
| Thermische Leitfähigkeit (Material) | ca. 180-200 W/(m·K) |
| Einsatztemperatur (typisch) | -40 °C bis +150 °C (abhängig von Umgebungsbedingungen und Montage) |
| Montageart | Löten auf Leiterplatte mittels integrierter Lötstifte |
| Anwendungsbereiche | Stromversorgungen, Leistungselektronik, Steuerungen, Embedded Systems, LED-Anwendungen, Sensorik, Telekommunikation |
Anwendungsbereiche und Design-Vorteile
Der V SK 75-25 STS Strangkühlkörper ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit eine exzellente Wahl für eine breite Palette von Anwendungen. In Schaltnetzteilen und Leistungselektronik-Modulen hilft er dabei, die Betriebstemperaturen von Transistoren, Dioden und ICs konstant niedrig zu halten, was die Effizienz steigert und vor vorzeitigem Ausfall schützt. In industriellen Steuerungen und Embedded Systems, wo oft enge Platzverhältnisse und hohe Umgebungstemperaturen herrschen, bietet die kompakte Bauform des Kühlkörpers eine praktikable Lösung zur Wärmeabfuhr. Auch für den Einsatz in LED-Beleuchtungslösungen, wo die Wärmeentwicklung der Dioden eine kritische Rolle für die Lebensdauer und Lichtausbeute spielt, ist der V SK 75-25 STS bestens geeignet. Die präzise Fertigung und die Verwendung von hochwärmeleitfähigem Aluminium stellen sicher, dass die Wärme effizient vom Bauteil abgeführt und an die Umgebung abgegeben wird, was die thermische Stabilität des Gesamtsystems erhöht und die Zuverlässigkeit im Dauerbetrieb garantiert.
FAQ – Häufig gestellte Fragen zu V SK 75-25 STS – Strangkühlkörper mit Lötstiften, 32x14x25mm
Wie wird der V SK 75-25 STS Strangkühlkörper montiert?
Die Montage des V SK 75-25 STS erfolgt durch das Löten der integrierten Lötstifte auf einer dafür vorgesehenen Leiterplatte. Dies ermöglicht eine direkte und thermisch optimierte Verbindung zum zu kühlenden Bauteil, welches typischerweise zwischen oder auf den Lötstiften platziert und verbunden wird.
Für welche Arten von elektronischen Bauteilen ist dieser Kühlkörper besonders geeignet?
Der V SK 75-25 STS eignet sich hervorragend für die Kühlung von Leistungshalbleitern wie MOSFETs, IGBTs, Dioden, Spannungsreglern sowie von thermisch anspruchsvollen ICs und LEDs, bei denen eine effiziente Wärmeabfuhr zur Sicherstellung der Performance und Lebensdauer unerlässlich ist.
Welche Vorteile bieten die integrierten Lötstifte im Vergleich zu anderen Befestigungsmethoden?
Die integrierten Lötstifte bieten signifikante Vorteile: Sie vereinfachen den Montageprozess erheblich, reduzieren die Anzahl benötigter Komponenten, minimieren Montagekosten und -zeiten und gewährleisten eine herausragende thermische Anbindung durch die direkte Lötverbindung zur Leiterplatte.
Ist eine spezielle Leiterplattenentgestaltung für die Lötstifte erforderlich?
Ja, für die korrekte Lötmontage sind entsprechende Lötpads oder Durchkontaktierungen auf der Leiterplatte erforderlich, die exakt auf die Position und Größe der Lötstifte abgestimmt sind, um eine sichere und thermisch optimale Verbindung zu gewährleisten.
Aus welchem Material besteht der Kühlkörper und welche thermischen Eigenschaften hat es?
Der Kühlkörper besteht aus hochwärmeleitfähigem Aluminium, typischerweise einer Legierung wie 6063 oder 6060, die für ihre guten thermischen Eigenschaften und ihre Eignung für Extrusionsprofile bekannt ist. Die thermische Leitfähigkeit des Materials liegt üblicherweise bei etwa 180-200 W/(m·K), was eine effiziente Wärmeableitung ermöglicht.
Wie beeinflusst die Oberflächenbeschaffenheit die Kühlleistung?
Eine eloxierte Oberfläche (wie die Standard-Natur-Eloxierung) kann die Wärmeabstrahlung leicht verbessern und bietet gleichzeitig Schutz vor Korrosion. Wichtig ist jedoch vor allem die saubere und plane Oberfläche des Kühlkörpers, um eine optimale thermische Kopplung mit dem zu kühlenden Bauteil zu gewährleisten.
Bis zu welcher Umgebungstemperatur kann der V SK 75-25 STS eingesetzt werden?
Der Kühlkörper selbst ist für einen weiten Temperaturbereich von typischerweise -40 °C bis +150 °C ausgelegt. Die tatsächlich erreichbare Betriebstemperatur des gekühlten Bauteils hängt jedoch stark von der thermischen Last, der Effektivität der Luftzirkulation und der spezifischen Montageumgebung ab.
