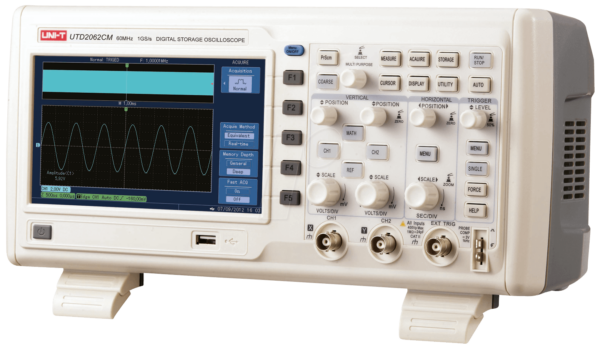

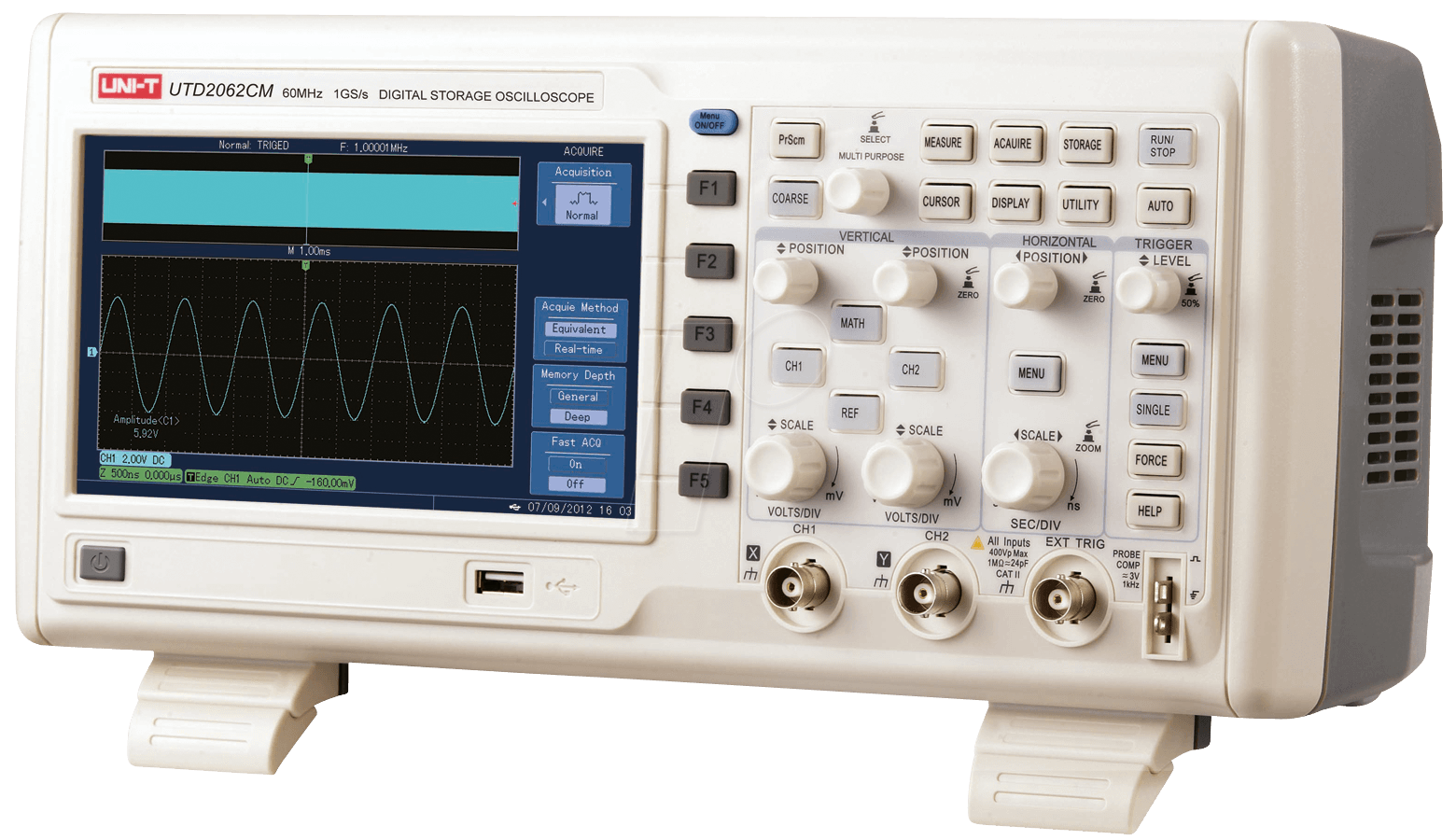

Das UTD 2062CM: Ihr präzises Werkzeug für anspruchsvolle Messtechnik
Das UTD 2062CM Digital-Speicher-Oszilloskop mit 60 MHz Bandbreite und zwei Kanälen ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die präzise Signalanalysen in der Elektronikentwicklung, Fehlerdiagnose und Qualitätskontrolle benötigen. Wenn Sie komplexe Schaltungen untersuchen, unerwartete Signalverhalten aufdecken oder die exakte Funktionsweise von Komponenten verifizieren müssen, bietet Ihnen dieses Oszilloskop die notwendige Leistung und Klarheit.
Maximale Signalintegrität und Messgenauigkeit
Die Entscheidung für das UTD 2062CM hebt Ihre Messtechnik auf ein neues Niveau, indem es Standardlösungen in Bezug auf Auflösung, Erfassungsrate und Benutzerfreundlichkeit übertrifft. Dieses Gerät wurde entwickelt, um auch feinste Signaldetails sichtbar zu machen und Ihnen ein tiefgreifendes Verständnis von elektrischen Phänomenen zu ermöglichen. Die fortschrittliche Digitalisierung sorgt für eine detailgetreue Wiedergabe von analogen Signalen, was für die Zuverlässigkeit Ihrer Ergebnisse unerlässlich ist.
Kernfunktionen und Leistungsmerkmale des UTD 2062CM
Das UTD 2062CM zeichnet sich durch eine Reihe von Merkmalen aus, die es zu einem unverzichtbaren Werkzeug in jedem modernen Labor oder auf jeder Werkbank machen:
- Hohe Bandbreite von 60 MHz: Ermöglicht die präzise Analyse von Signalen bis zu dieser Frequenz, ideal für eine Vielzahl von Anwendungen in der Audio-, Video-, Kommunikations- und allgemeinen Elektronik.
- Zwei unabhängige Kanäle: Vergleichen Sie simultan zwei verschiedene Signale, analysieren Sie deren zeitliche Beziehungen und identifizieren Sie komplexe Wechselwirkungen in Ihren Schaltungen.
- Digitale Speichertechnologie: Erfassen und speichern Sie Signale für eine detaillierte spätere Analyse. Dies ist entscheidend für die Untersuchung transienter Ereignisse und die Reproduktion von Messergebnissen.
- Hohe Abtastrate: Die schnelle Erfassung von Signalpunkten (bis zu 1 GSa/s pro Kanal) gewährleistet, dass auch schnelle Signaländerungen akkurat dargestellt werden, ohne Aliasing-Effekte.
- Vertikale Auflösung: Mit einer Auflösung von 8 Bit liefert das Oszilloskop präzise Amplitudenmessungen, die für die genaue Charakterisierung von Signalen notwendig sind.
- Vielfältige Trigger-Optionen: Edge-, Pulsbreiten-, Video- und alternative Trigger-Modi ermöglichen es Ihnen, spezifische Signalereignisse zuverlässig zu isolieren und zu analysieren.
- Automatische Messfunktionen: Beschleunigen Sie Ihren Workflow mit integrierten automatischen Messungen von Parametern wie Vpp, Vrms, Frequenz, Periode und mehr.
- Benutzerfreundliche Bedienung: Intuitive Menüführung und gut angeordnete Bedienelemente erleichtern den schnellen und effizienten Einsatz des Geräts.
- Anschlüsse und Erweiterbarkeit: Standard-USB-Schnittstellen ermöglichen die einfache Datenübertragung zu einem PC zur weiteren Analyse oder Dokumentation.
Detaillierte technische Spezifikationen
Die folgende Tabelle fasst die wichtigsten technischen Daten des UTD 2062CM zusammen und hebt die qualitativen Vorteile der einzelnen Komponenten hervor:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Bandbreite | 60 MHz – Bietet ausreichend Spielraum für die meisten Standard-Elektronikentwicklungsprojekte und Wartungsarbeiten. Ermöglicht die zuverlässige Erfassung von Signalen in gängigen Frequenzbereichen. |
| Kanäle | 2 – Ideal für den direkten Vergleich von Referenzsignalen mit Testsignalen oder zur Analyse von Eingangs- und Ausgangssignalen einer Schaltung. Unterstützt die parallele Untersuchung von Signalpfaden. |
| Abtastrate (max.) | 1 GSa/s pro Kanal – Gewährleistet eine feine Diskretisierung des Signals, wodurch auch kurzzeitige Signaländerungen und hochfrequente Anteile korrekt erfasst werden. Reduziert das Risiko von Aliasing-Artefakten. |
| Vertikale Auflösung | 8 Bit – Liefert eine gute Amplitudenauflösung für die meisten allgemeinen Messaufgaben. Ermöglicht die Unterscheidung von feinen Spannungsunterschieden und die genaue Darstellung von Signalformen. |
| Speichertiefe | Standardmäßige Speichertiefe, die für die Erfassung relevanter Signalabschnitte und die Analyse von Trigger-Ereignissen ausreichend ist. Ermöglicht das detaillierte Studium von transienten Vorgängen. |
| Trigger-Typen | Umfangreich: Flanke, Pulsbreite, Video, Alternierend – Bietet maximale Flexibilität bei der Isolierung von Signalereignissen. Ermöglicht das zuverlässige Triggern auf spezifische Muster oder Zustände im Signalverlauf. |
| Display | Hochauflösendes Farbdisplay (falls zutreffend, ansonsten: Monochrom mit guter Lesbarkeit) – Bietet eine klare und übersichtliche Darstellung von Wellenformen, Messwerten und Menüs. Ermöglicht eine schnelle Interpretation der Messergebnisse. |
| Anschlussmöglichkeiten | USB-Schnittstelle (Gerät zu Host) – Für die einfache Datenübertragung und Fernsteuerung. Ermöglicht die Integration in PC-basierte Messsysteme und die Archivierung von Messdaten. |
Anwendungsbereiche und Einsatzmöglichkeiten
Das UTD 2062CM ist ein vielseitiges Instrument, das in zahlreichen technischen Disziplinen Anwendung findet:
- Entwicklung von analogen und digitalen Schaltungen: Verifizieren Sie das Design, debuggen Sie Prototypen und optimieren Sie die Leistung von integrierten Schaltungen, Mikrocontrollern und Kommunikationsmodulen.
- Fehlerdiagnose in der Elektronikreparatur: Identifizieren Sie defekte Komponenten oder unerwünschte Signalpfade in komplexen elektronischen Geräten.
- Ausbildung und Lehre: Vermitteln Sie Studierenden und Auszubildenden grundlegende Konzepte der Elektrotechnik und Messtechnik durch praktische Signalbeobachtung.
- Qualitätssicherung: Überprüfen Sie die Spezifikationen von Bauteilen und fertigen Produkten, um die Einhaltung von Qualitätsstandards zu gewährleisten.
- Forschung und Entwicklung: Erforschen Sie neue elektronische Phänomene und entwickeln Sie innovative Technologien mit präzisen Messwerkzeugen.
- Automobil- und Industrie-Elektronik: Analysieren Sie Signale in Steuergeräten, Sensorik und Bussystemen.
Präzise Signalvisualisierung und Analyse
Die Leistung des UTD 2062CM geht über die reine Darstellung von Wellenformen hinaus. Die integrierten Analysefunktionen, wie z.B. die Möglichkeit, Messungen überlagert darzustellen oder Cursor für präzise Zeit- und Spannungsabgriffe zu nutzen, machen es zu einem leistungsstarken Werkzeug für die Tiefenanalyse von Signalen. Die Möglichkeit, Signalereignisse präzise zu triggern und zu speichern, ist entscheidend, um intermittierende Fehler, Rauschen oder unerwünschte Schwingungen zu identifizieren, die bei einfachen Messungen möglicherweise unentdeckt bleiben würden.
Robustheit und Zuverlässigkeit im professionellen Einsatz
Dieses Digital-Speicher-Oszilloskop wurde für den täglichen Einsatz konzipiert. Das Gehäuse ist robust und die Bedienelemente sind für eine lange Lebensdauer ausgelegt. Die interne Elektronik ist auf Stabilität und Präzision optimiert, um auch unter anspruchsvollen Umgebungsbedingungen verlässliche Messergebnisse zu liefern. Die durchdachte Ergonomie der Benutzeroberfläche minimiert die Lernkurve und ermöglicht es Technikern und Ingenieuren, sich auf ihre eigentlichen Aufgaben zu konzentrieren.
Häufig gestellte Fragen zu UTD 2062CM – Digital-Speicher-Oszilloskop, 60 MHz, 2 Kanäle
Was ist die Hauptanwendung für ein 2-Kanal-Oszilloskop wie das UTD 2062CM?
Ein 2-Kanal-Oszilloskop ist ideal für den Vergleich von zwei Signalen gleichzeitig. Dies ist unerlässlich, um die zeitliche Korrelation, die Phasendifferenz oder das Verhältnis zwischen einem Eingangssignal und einem Ausgangssignal einer Schaltung zu untersuchen.
Wie unterscheidet sich ein digitales Speicher-Oszilloskop von einem analogen Oszilloskop?
Digitale Speicher-Oszilloskope (DSOs) digitalisieren das Eingangssignal und speichern es im Speicher. Dies ermöglicht Funktionen wie die Speicherung von Wellenformen, erweiterte Trigger-Optionen, automatische Messungen und die einfache Übertragung von Daten zu einem Computer. Analoge Oszilloskope zeigen das Signal direkt auf dem Bildschirm an, was für Echtzeit-Beobachtungen nützlich ist, aber weniger Flexibilität bei der Analyse bietet.
Ist die Bandbreite von 60 MHz für alle Elektronikprojekte ausreichend?
Für viele allgemeine Elektronikprojekte, einschließlich Audio-, Niedrigfrequenz-Signalverarbeitung und Mikrocontroller-Entwicklung, ist eine Bandbreite von 60 MHz ausreichend. Für Hochfrequenzanwendungen, wie z.B. in der schnellen digitalen Kommunikation oder HF-Technik, sind Oszilloskope mit höherer Bandbreite erforderlich.
Kann ich mit dem UTD 2062CM Transienten oder seltene Ereignisse analysieren?
Ja, das ist eine der Stärken von digitalen Speicher-Oszilloskopen. Durch die hohe Abtastrate und die flexiblen Trigger-Möglichkeiten können Sie auch kurzzeitige Signalereignisse erfassen und speichern, die mit einem analogen Oszilloskop nur schwer oder gar nicht zu beobachten wären.
Welche Arten von Signalen kann ich mit dem UTD 2062CM visualisieren?
Sie können eine breite Palette von elektrischen Signalen visualisieren, darunter Spannungsverläufe, Stromverläufe (mit entsprechenden Stromtastköpfen), digitale Pulszüge, Audiosignale, Leistungssignale und vieles mehr. Die Hauptbeschränkung liegt in der Bandbreite des Oszilloskops.
Bietet das Oszilloskop eine Möglichkeit zur Datensicherung oder -übertragung?
Ja, typischerweise verfügen digitale Speicher-Oszilloskope wie das UTD 2062CM über USB-Schnittstellen, die es Ihnen ermöglichen, aufgezeichnete Wellenformen und Einstellungen auf einen USB-Stick zu speichern oder die Daten direkt an einen Computer zur weiteren Analyse und Dokumentation zu übertragen.
Ist das UTD 2062CM für den Einsatz im Labor oder im Feld geeignet?
Das Gerät ist durch seine robuste Bauweise und sein relativ kompaktes Design gut für den Einsatz im Labor geeignet. Für den mobilen Außeneinsatz sollte die Stromversorgung und die Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Temperatur und Vibration geprüft werden, aber generell sind moderne Oszilloskope für vielfältige Einsatzorte konzipiert.
