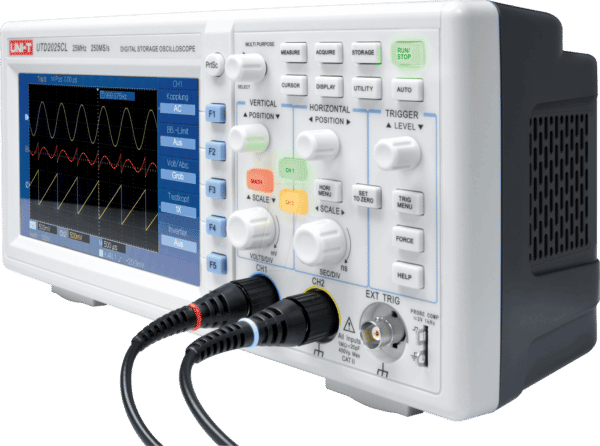

Entschlüsseln Sie komplexe Signale mit Präzision: Das UTD 2025 CL Digital-Speicher-Oszilloskop
Für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die präzise Messungen und eine klare Darstellung von elektrischen Signalen benötigen, bietet das UTD 2025 CL Digital-Speicher-Oszilloskop eine überzeugende Lösung. Es minimiert Unsicherheiten bei der Fehlersuche und Entwicklung, indem es detaillierte Einblicke in zeitabhängige elektrische Vorgänge ermöglicht, die mit herkömmlichen Methoden schwer zu erfassen sind.
Überlegene Leistung und Anwendungsbereiche des UTD 2025 CL
Das UTD 2025 CL hebt sich von Standard-Analogoszilloskopen und einfacheren digitalen Varianten durch seine fortschrittliche Technologie und Benutzerfreundlichkeit ab. Die Bandbreite von 25 MHz und die zwei Kanäle ermöglichen die gleichzeitige Analyse und den Vergleich von zwei unabhängigen Signalen, was für die Untersuchung von Steuerkreisen, Kommunikationsprotokollen und Audioanwendungen unerlässlich ist. Im Gegensatz zu limitierten Messgeräten bietet dieses Oszilloskop eine hohe Auflösung und klare Visualisierung, was die Identifikation von Rauschen, Verzerrungen und transienten Ereignissen signifikant verbessert.
Kernfunktionen und Technologie-Vorteile
Das Herzstück des UTD 2025 CL bildet die digitale Speichertechnologie, die eine Vielzahl von Vorteilen mit sich bringt:
- Hohe Detailgenauigkeit: Erfasst und speichert Wellenformen mit beeindruckender Detailtreue, sodass auch kleinste Signalabweichungen sichtbar werden.
- Flexible Signalwiedergabe: Gespeicherte Messungen können beliebig oft wiederholt, vergrößert und analysiert werden, ohne das ursprüngliche Signal neu aufnehmen zu müssen.
- Erweiterte Trigger-Möglichkeiten: Präzise Trigger-Einstellungen erlauben das Fokussieren auf spezifische Signalereignisse, wie z.B. Flankenanstiege oder -abfälle, was die Fehlersuche erheblich vereinfacht.
- Intuitive Bedienung: Eine klare Benutzeroberfläche mit logisch angeordneten Bedienelementen ermöglicht eine schnelle Einarbeitung und effizientes Arbeiten.
- Signalvergleich und -analyse: Die zwei Kanäle erlauben direkte Vergleiche von Eingangssignalen und Referenzsignalen oder die Analyse von Signalpfaden in komplexen Schaltungen.
- Tragbarkeit und Robustheit: Das kompakte Design und die solide Verarbeitung machen das UTD 2025 CL zum idealen Begleiter im Labor, im Außeneinsatz oder in der Ausbildung.
Technische Spezifikationen im Detail
Das UTD 2025 CL wurde entwickelt, um den Anforderungen moderner elektronischer Messungen gerecht zu werden. Hier sind die wichtigsten technischen Merkmale, die es zu einer zuverlässigen Wahl machen:
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | UTD 2025 CL |
| Bandbreite | 25 MHz |
| Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | Bis zu 100 MS/s (wichtig für präzise Darstellung schneller Signaländerungen) |
| Vertikale Auflösung | 8 Bit (ermöglicht feingranulare Erfassung von Amplitudenunterschieden) |
| Eingangskopplung | AC, DC, GND (bietet Flexibilität bei der Signalanalyse) |
| Trigger-Modi | Edge, Pulse, Video (unterstützt diverse Trigger-Szenarien für zielgerichtete Messungen) |
| Display | Farbiges TFT-LCD-Display (für klare und kontrastreiche Wellenformanzeige) |
| Speicherfunktionen | Speicherung von Wellenformen und Einstellungen (für wiederholbare Messungen und schnelle Analysen) |
| Schnittstellen | USB (ermöglicht Datenübertragung und ggf. Fernsteuerung) |
| Stromversorgung | Netzbetrieb (Standard) |
| Gehäusematerial | Hochwertiger ABS-Kunststoff (für Robustheit und Langlebigkeit) |
| Abmessungen | Kompakte Bauform, optimiert für Arbeitsplatznutzung |
| Anwendungsbereiche | Entwicklung, Fehlersuche, Wartung, Ausbildung, Audio- und Kommunikationstechnik, Elektronik-Prototyping |
Präzise Analyse für vielfältige technische Disziplinen
Das UTD 2025 CL ist mehr als nur ein Messinstrument; es ist ein unverzichtbares Werkzeug für jede technische Disziplin, die sich mit der Analyse von zeitabhängigen elektrischen Signalen beschäftigt. Seine Fähigkeiten erstrecken sich über:
- Entwicklungsingenieure: Verifizieren Sie Designs, optimieren Sie Schaltungen und identifizieren Sie Probleme in frühen Entwicklungsphasen. Die Möglichkeit, komplexe Signale zu visualisieren und zu speichern, beschleunigt den Produktentwicklungsprozess erheblich.
- Wartungs- und Servicetechniker: Führen Sie schnelle und präzise Fehlerdiagnosen an elektronischen Geräten durch. Durch die Darstellung von Signalverläufen können defekte Komponenten oder fehlerhafte Signalpfade effektiv lokalisiert werden.
- Bildungseinrichtungen: Vermitteln Sie Studenten die Grundlagen der Elektrotechnik und Messtechnik auf praktische Weise. Das Oszilloskop ist ein didaktisches Werkzeug, das theoretisches Wissen greifbar macht.
- Hobbyisten und Maker: Erweitern Sie Ihre Möglichkeiten im Bereich des Elektronik-Bastelns und Prototypings. Verstehen Sie die Funktionsweise von Schaltungen besser und optimieren Sie Ihre Projekte mit datengestützten Erkenntnissen.
- Qualitätssicherung: Überwachen Sie die Signalintegrität von Produktionslinien und stellen Sie sicher, dass Produkte den Spezifikationen entsprechen.
Die Fähigkeit, sowohl langsame als auch schnelle Signale mit hoher Auflösung zu erfassen, macht das UTD 2025 CL zu einem vielseitigen Instrument, das in einer breiten Palette von Anwendungen glänzt, von der Fehlersuche in analogen Schaltungen bis zur Analyse von digitalen Bussignalen.
Häufig gestellte Fragen (FAQ) zu UTD 2025 CL – Digital-Speicher-Oszilloskop, 25 MHz, 2 Kanäle
Was ist der Hauptvorteil eines Digital-Speicher-Oszilloskops gegenüber einem Analogoszilloskop?
Der Hauptvorteil eines Digital-Speicher-Oszilloskops wie dem UTD 2025 CL liegt in seiner Fähigkeit, Signale digital zu erfassen, zu speichern und zu verarbeiten. Dies ermöglicht die Analyse von einmaligen oder transienten Ereignissen, die Speicherung von Messergebnissen für spätere Auswertungen, eine höhere Auflösung der angezeigten Wellenform und oft eine intuitivere Bedienung mit zusätzlichen Analysefunktionen, die bei Analogoszilloskopen nicht oder nur eingeschränkt verfügbar sind.
Für welche Art von Signalen ist eine Bandbreite von 25 MHz am besten geeignet?
Eine Bandbreite von 25 MHz eignet sich hervorragend für die Analyse einer Vielzahl von Signalen, die in der Elektronikentwicklung, Wartung und Ausbildung üblich sind. Dazu gehören typischerweise Audio-Signale, niederfrequente Steuersignale, analoge Sensorsignale, die meisten digitalen Kommunikationssignale (wie serielle Schnittstellen bei niedrigeren Baudraten) und die Untersuchung von Stromversorgungen. Für sehr schnelle digitale Schaltungen mit Taktraten deutlich über 25 MHz sind Oszilloskope mit höherer Bandbreite erforderlich.
Wie kann ich mit den zwei Kanälen des UTD 2025 CL arbeiten?
Die zwei Kanäle des UTD 2025 CL ermöglichen die gleichzeitige Erfassung und Anzeige zweier unabhängiger Eingangssignale. Dies ist essentiell für Vergleiche, z.B. die Messung des Eingangssignals und des Ausgangssignals einer Schaltung, oder die Beobachtung von Steuer- und Datensignalen in einem System. Sie können beide Kanäle unabhängig voneinander einstellen (vertikale Skalierung, Triggerpunkt) und zwischen ihnen umschalten oder beide gleichzeitig auf dem Bildschirm darstellen lassen, um deren zeitliches Verhalten zueinander zu analysieren.
Ist das UTD 2025 CL für Anfänger geeignet?
Ja, das UTD 2025 CL ist aufgrund seiner intuitiven Benutzeroberfläche und der klaren Darstellung von Signalen gut für Anfänger geeignet, die sich in die Messtechnik einarbeiten möchten. Die Anzeige von Wellenformen macht abstrakte Konzepte der Elektrotechnik greifbar. Dennoch ist eine grundlegende Kenntnis von elektrischen Signalen und deren Verhalten von Vorteil, um das volle Potenzial des Gerätes auszuschöpfen.
Welche Vorteile bietet die USB-Schnittstelle?
Die USB-Schnittstelle des UTD 2025 CL ermöglicht die Übertragung von gespeicherten Wellenformen und Einstellungen auf einen Computer. Dies ist nützlich für die Dokumentation von Messergebnissen, die Erstellung von Berichten, die weiterführende Analyse mit spezialisierter Software oder die gemeinsame Nutzung von Messdaten. In einigen Fällen kann die USB-Verbindung auch für die Fernsteuerung des Oszilloskops genutzt werden.
Was bedeutet die vertikale Auflösung von 8 Bit?
Die vertikale Auflösung von 8 Bit bezieht sich auf die Anzahl der diskreten Werte, die das Oszilloskop zur Darstellung der Amplitude eines Signals nutzen kann. Mit 8 Bit kann das Signal in 2 hoch 8, also 256 verschiedene Amplitudenstufen unterteilt werden. Dies ermöglicht eine relativ feine Darstellung der Signalform, ist aber für extrem anspruchsvolle Messungen, bei denen nur kleinste Signalunterschiede kritisch sind, möglicherweise limitierend. Dennoch ist 8 Bit für die meisten Anwendungen im Bereich von 25 MHz ausreichend.
Wie kann ich mit dem UTD 2025 CL die Effektivität einer Stromversorgung überprüfen?
Um die Effektivität einer Stromversorgung mit dem UTD 2025 CL zu überprüfen, können Sie das Oszilloskop verwenden, um die Ausgangsspannung und eventuelles Ripple (Restwelligkeit der Gleichspannung) zu messen. Schließen Sie den einen Kanal an den Ausgang der Stromversorgung an und stellen Sie die entsprechende Spannungsskala ein. Mit den Trigger-Einstellungen können Sie dann die charakteristische Wellenform des Ripples isolieren und dessen Amplitude sowie Frequenz analysieren, um die Güte der Stromversorgung zu beurteilen.
