Umfassender ESD-Schutz für Ihre kritischen Schnittstellen: USBLC6-2SC6 Dioden
Wenn es um den Schutz sensibler elektronischer Komponenten vor schädlichen elektrostatischen Entladungen (ESD) geht, ist Zuverlässigkeit oberstes Gebot. Die USBLC6-2SC6 ESD-Schutzdioden mit einer Sperrspannung von 17 V und einer Spitzenbelastbarkeit von 85 W im kompakten SOT-23-6 Gehäuse bieten eine fortschrittliche und effektive Lösung zur Abwehr transienter Spannungsspitzen. Dieses Produkt ist ideal für Entwickler, Ingenieure und Systemintegratoren, die den Lebenszyklus ihrer Geräte maximieren und Ausfälle durch ESD-Ereignisse minimieren möchten, insbesondere bei USB-Schnittstellen, HDMI-Ports und anderen Datenleitungen.
Maximale Signalintegrität und Geräteschutz
Die USBLC6-2SC6 Dioden zeichnen sich durch ihre Fähigkeit aus, ESD-Impulse mit hoher Energie zu absorbieren, ohne die Signalqualität zu beeinträchtigen. Im Gegensatz zu herkömmlichen Schutzmechanismen, die oft zu einer Verschlechterung der Signalintegrität führen oder selbst anfällig für Überlastung sind, bieten diese spezialisierten ESD-Schutzdioden einen robusten Schutzschild. Ihre schnelle Ansprechzeit und geringe Kapazität minimieren Signalverluste und Verzerrungen, selbst bei hohen Datenraten. Die 85-W-Spitzenbelastbarkeit übertrifft die Anforderungen gängiger ESD-Standards und gewährleistet einen zuverlässigen Schutz in anspruchsvollen Umgebungen.
Überlegene Leistungsmerkmale der USBLC6-2SC6
Die USBLC6-2SC6 Dioden definieren den Standard für ESD-Schutz auf mehreren Ebenen:
- Hohe Ableitfähigkeit: Effiziente Ableitung von ESD-Energie, um empfindliche Schaltungen zu schützen.
- Geringe Kapazität: Minimaler Einfluss auf die Signalintegrität, essenziell für Hochgeschwindigkeitsdatenübertragung.
- Schnelle Ansprechzeit: Sekundenbruchteile zur Reaktion auf transiente Spannungen, bevor diese Schäden verursachen können.

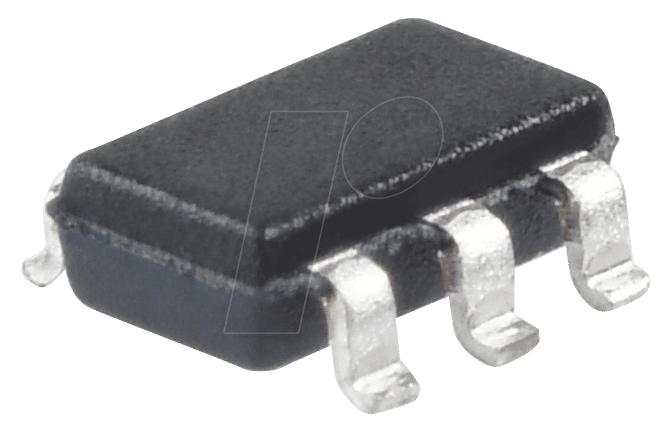

- Kompaktes SOT-23-6 Gehäuse: Ermöglicht platzsparende Implementierung auf Leiterplatten, ideal für Miniaturisierung.
- Hohe Stoßbelastbarkeit: Ausgelegt für bis zu 85 W Spitzenleistung, bietet überlegenen Schutz gegenüber vielen alternativen Lösungen.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässigen Schutz unter vielfältigen Umgebungsbedingungen.
- Niedriger Leckstrom: Trägt zur Energieeffizienz des Gesamtsystems bei.
Technische Spezifikationen und Anwendungsgebiete
Die USBLC6-2SC6 ist ein Eckpfeiler für den Schutz moderner elektronischer Schnittstellen. Ihre Konstruktion und Materialwahl sind auf maximale Effizienz und Langlebigkeit ausgelegt. Die Dioden sind aus Halbleitermaterialien gefertigt, die speziell für ihre Fähigkeit zur raschen Erzeugung eines niederohmigen Pfades zur Masse optimiert sind, sobald eine kritische Spannungsschwelle überschritten wird. Dies verhindert, dass die übermäßige Spannung die angeschlossenen elektronischen Komponenten erreicht und beschädigt. Die 17 V Sperrspannung sind optimal auf die Betriebsspannungen gängiger Schnittstellen wie USB 2.0, USB 3.0, HDMI und DisplayPort abgestimmt und bieten einen deutlichen Spielraum für Spitzen.
Material und Konstruktion
Die USBLC6-2SC6 ESD-Schutzdioden werden unter strengsten Qualitätskontrollen gefertigt. Die Halbleiter-Wafer werden präzise geätzt und mit einer speziellen Dotierung behandelt, um die gewünschten elektrischen Eigenschaften zu erzielen. Das Gehäusematerial, SOT-23-6, bietet eine ausgezeichnete thermische und mechanische Stabilität. Die inneren Verbindungen sind so optimiert, dass sie auch bei hohen Stoßströmen ihre Integrität bewahren. Diese sorgfältige Materialauswahl und die präzise Fertigung sind entscheidend für die Langlebigkeit und die konstante Leistung der Dioden über ihre gesamte Lebensdauer.
Designmerkmale für optimale Leistung
Das SOT-23-6 Gehäuse ist ein Standardgehäuse in der Oberflächenmontagetechnik (SMT), das sich durch seine geringe Größe und seine hervorragende Wärmeableitung auszeichnet. Die sechs Anschlüsse ermöglichen eine flexible Konfiguration, beispielsweise für die Absicherung mehrerer Datenleitungen und der Stromversorgung einer Schnittstelle mit nur einer Komponente. Die optimierte Geometrie der Anschlüsse und die interne Struktur der Diode sind darauf ausgelegt, parasitäre Induktivitäten und Kapazitäten zu minimieren, was für die Signalintegrität bei hohen Frequenzen unerlässlich ist.
Einsatzmöglichkeiten und Verlässlichkeit in anspruchsvollen Umgebungen
Die USBLC6-2SC6 findet breite Anwendung in einer Vielzahl von elektronischen Geräten, bei denen der Schutz von Schnittstellen vor ESD-Schäden kritisch ist. Dazu gehören:
- Mobile Geräte: Smartphones, Tablets, Laptops mit geschützten Lade- und Datenanschlüssen.
- Computer und Peripheriegeräte: Tastaturen, Mäuse, externe Festplatten und USB-Hubs.
- Unterhaltungselektronik: Fernseher, Set-Top-Boxen, Spielekonsolen mit geschützten HDMI- und USB-Ports.
- Automobil-Elektronik: Infotainmentsysteme und Konnektivitätsmodule.
- Industrielle Steuerungen: Schnittstellen in rauen Umgebungsbedingungen, die vor statischer Aufladung geschützt werden müssen.
- Medizintechnik: Geräte mit USB-Schnittstellen, bei denen Ausfallsicherheit absolute Priorität hat.
Die 85-W-Spitzenbelastbarkeit der USBLC6-2SC6 übertrifft die typischen Anforderungen von IEC 61000-4-2 Level 4 (±15 kV Luftentladung, ±8 kV Kontaktentladung), was eine zusätzliche Sicherheitsebene darstellt und das Risiko von Schäden durch unerwartet hohe ESD-Impulse signifikant reduziert.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | ESD-Schutzdiode |
| Modellnummer | USBLC6-2SC6 |
| Sperrspannung (Vrrm) | 17 V |
| Spitzenbelastbarkeit (Pp) | 85 W (typischerweise für 8/20µs Stoßwellen) |
| Gehäuse | SOT-23-6 |
| Anzahl der Kanäle | Mehrere, je nach Konfiguration (typischerweise 6 Pins für 3 Differentialpaare oder 2 Datenleitungen + Stromversorgung) |
| Betriebstemperaturbereich | Standard für Halbleiterkomponenten: -40°C bis +85°C (kann je nach Herstellerangabe variieren) |
| Kapazität pro Leitung (Cj) | Extrem niedrig, optimiert für Hochgeschwindigkeitsdaten (< 1 pF typisch, ermöglicht hohe Signalintegrität) |
| Ansprechzeit | Nanosekundenbereich, schneller als die meisten ESD-Ereignisse |
| Materialien | Hochwertige Halbleitermaterialien und robustes SOT-23-6 Kunststoffgehäuse |
FAQ – Häufig gestellte Fragen zu USBLC6-2SC6 – ESD-Schutzdioden, 17 V, 85 W, SOT-23-6
Was genau ist ESD und warum ist der Schutz wichtig?
ESD steht für elektrostatische Entladung. Dies ist ein plötzlicher und kurzzeitiger elektrischer Strom, der zwischen zwei elektrisch geladenen Körpern fließt. Diese Entladungen können durch Reibung entstehen, wenn Sie beispielsweise über einen Teppich laufen und dann ein elektronisches Gerät berühren. ESD kann empfindliche elektronische Bauteile irreparabel beschädigen, indem sie zu thermischen Überlastungen und Materialversagen führen. Der Schutz ist entscheidend, um die Funktionalität und Langlebigkeit von elektronischen Geräten zu gewährleisten.
Für welche Arten von Schnittstellen eignet sich die USBLC6-2SC6 am besten?
Die USBLC6-2SC6 ist ideal für die Absicherung von Hochgeschwindigkeits-Daten- und Kommunikationsschnittstellen. Dazu gehören insbesondere USB-Standards (USB 2.0, USB 3.0/3.1/3.2), HDMI, DisplayPort, Ethernet und andere serielle oder parallele Datenleitungen, bei denen Signalintegrität und ein robuster ESD-Schutz gleichermaßen wichtig sind.
Was bedeutet die Angabe „85 W Spitzenbelastbarkeit“?
Die 85 W Spitzenbelastbarkeit bezieht sich auf die Fähigkeit der Diode, kurzzeitig sehr hohe Energiemengen zu absorbieren, ohne dabei zerstört zu werden. Dies wird typischerweise unter standardisierten Testbedingungen (z.B. 8/20µs Stoßwellenform) gemessen. Diese hohe Belastbarkeit bietet einen signifikanten Sicherheitsspielraum und schützt die angeschlossenen Schaltungen auch vor stärkeren ESD-Ereignissen, als sie von den grundlegenden IEC-Normen gefordert werden.
Wie beeinflusst die geringe Kapazität der Diode die Signalqualität?
Eine geringe Kapazität ist für Hochgeschwindigkeits-Datenübertragung unerlässlich. Jede Kapazität an einer Datenleitung stellt im Wesentlichen einen kleinen Kondensator dar. Diese Kapazität kann Signale verzerren, dämpfen und zu Bitfehlern führen, insbesondere bei hohen Frequenzen. Die USBLC6-2SC6 wurde mit einer extrem niedrigen Kapazität entwickelt, um den minimalsten Einfluss auf die Signalintegrität zu gewährleisten, was eine zuverlässige Datenübertragung ermöglicht.
Ist das SOT-23-6 Gehäuse für automatisierte Fertigungsprozesse geeignet?
Ja, das SOT-23-6 Gehäuse ist ein Standardgehäuse für die Oberflächenmontagetechnik (SMT). Es ist für die Verwendung mit automatisierten Pick-and-Place-Maschinen und Reflow-Lötprozessen konzipiert. Dies macht die Integration der USBLC6-2SC6 in Produktionslinien einfach und kosteneffizient.
Kann die USBLC6-2SC6 auch vor anderen Arten von Überspannungen schützen?
Die primäre Funktion der USBLC6-2SC6 ist der Schutz vor ESD. Sie ist jedoch auch in der Lage, andere kurzzeitige Überspannungsereignisse zu absorbieren, solange deren Energie und Dauer innerhalb ihrer spezifizierten Grenzen liegen. Für den Schutz vor langanhaltenden oder sehr energiereichen Überspannungen, wie sie beispielsweise durch Blitzschlag entstehen können, sind jedoch separate Überspannungsschutzvorrichtungen (z.B. Varistoren oder Gasableiter) erforderlich.
Wie viele Schutzkanäle bietet eine einzelne USBLC6-2SC6 Diode?
Das SOT-23-6 Gehäuse hat sechs Anschlüsse. Je nach spezifischer Konfiguration und internem Aufbau der Diode kann eine einzelne USBLC6-2SC6 Einheit dazu verwendet werden, mehrere Signalpaare oder eine Kombination aus Datenleitungen und einer Stromversorgung zu schützen. Dies macht sie zu einer sehr vielseitigen Lösung für die Absicherung von Schnittstellen wie USB, wo oft mehrere Leitungen (Daten+, Daten-, VCC, GND) geschützt werden müssen.
