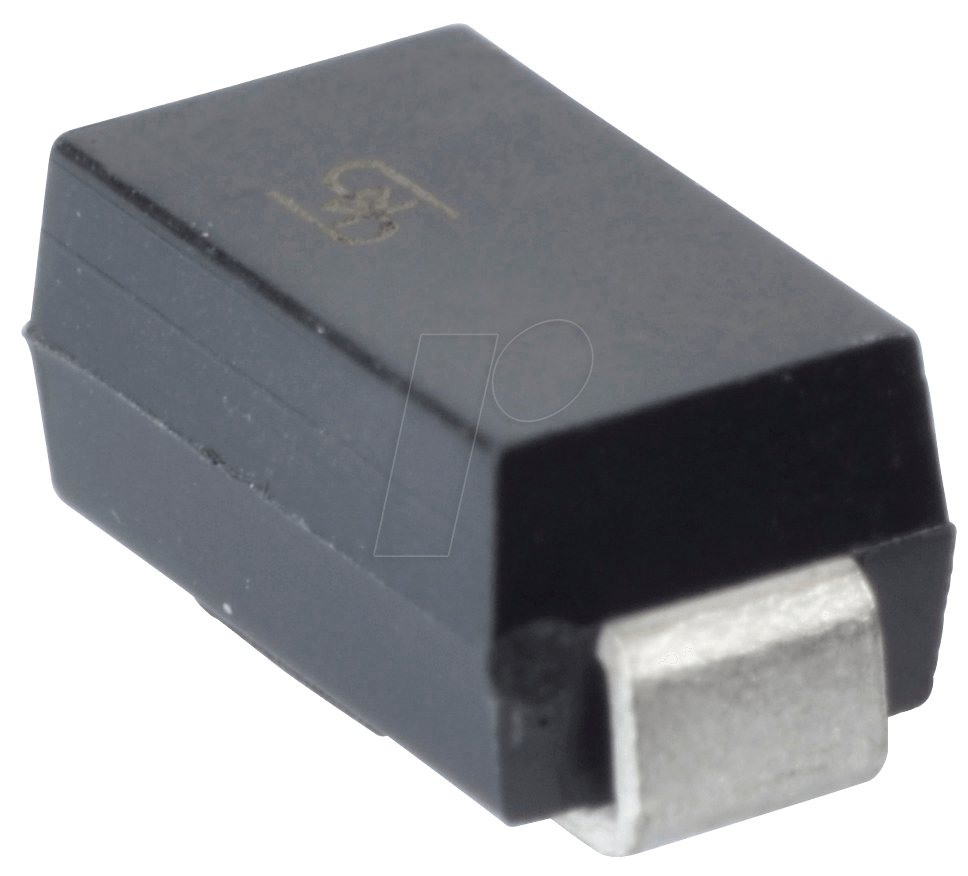

US 1M – Hochleistungs-Gleichrichterdiode für anspruchsvolle Anwendungen
Sie suchen eine zuverlässige und leistungsfähige Komponente zur Umwandlung von Wechselstrom in Gleichstrom in Ihren elektronischen Schaltungen? Die US 1M Gleichrichterdiode, konzipiert für eine maximale Spannung von 1000 V und einen maximalen Strom von 1 A im kompakten DO-214AC/SMA Gehäuse, ist die ideale Lösung für professionelle Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die höchste Ansprüche an Stabilität und Effizienz stellen. Sie löst das Problem der effizienten und sicheren Gleichrichtung in Netzteilen, Leistungselektronik und Signalverarbeitung, wo Standardkomponenten an ihre Grenzen stoßen.
Maximale Leistung und Sicherheit in kompakter Bauform
Die US 1M Gleichrichterdiode hebt sich von Standardlösungen durch ihre robuste Konstruktion und ihre Fähigkeit, hohe Spannungen sicher zu handhaben, ab. Während herkömmliche Dioden oft bei geringeren Sperrspannungen an ihre Grenzen stoßen, ermöglicht die US 1M die zuverlässige Funktion in Systemen, die eine hohe Isolation und Schutz vor Spannungsspitzen erfordern. Das DO-214AC/SMA-Gehäuse bietet zudem eine hervorragende Wärmeableitung und eine robuste mechanische Integrität, was sie zu einer überlegenen Wahl für anspruchsvolle Umgebungen macht.
Fortschrittliche Halbleitertechnologie für überlegene Performance
Im Herzen der US 1M Gleichrichterdiode steckt fortschrittliche Halbleitertechnologie, die eine schnelle Schaltgeschwindigkeit und minimale Durchlassverluste gewährleistet. Dies resultiert in einer höheren Gesamteffizienz Ihrer Schaltung und reduziert die Wärmeentwicklung, was wiederum die Lebensdauer und Zuverlässigkeit der gesamten Elektronikkomponente erhöht. Die präzise gefertigte p-n-Übergangsschicht minimiert Leckströme im Sperrzustand und gewährleistet eine saubere Gleichrichtung im Durchlassbereich.
Vorteile der US 1M Gleichrichterdiode
- Hohe Sperrspannung: Mit einer maximalen Sperrspannung von 1000 V ist die Diode bestens geeignet für Anwendungen mit hohen Spannungsleveln und bietet eine zusätzliche Sicherheitsebene.
- Zuverlässige Strombelastbarkeit: Die Fähigkeit, 1 A Dauerstrom zu verarbeiten, deckt eine breite Palette von Stromversorgungsanforderungen ab.
- Kompaktes DO-214AC/SMA-Gehäuse: Dieses standardisierte Gehäuseformat ermöglicht eine einfache Integration in bestehende PCBs (Printed Circuit Boards) und ist ideal für platzkritische Designs.
- Effiziente Gleichrichtung: Minimale Durchlassspannung und schnelle Schaltzeiten sorgen für eine hohe Umwandlungseffizienz und reduzieren Energieverluste.
- Thermische Robustheit: Das Design des DO-214AC/SMA-Gehäuses unterstützt eine effektive Wärmeableitung, was für die Langlebigkeit unter Last entscheidend ist.
- Geringe Leckströme: Die hohe Qualität des Halbleitermaterials sorgt für minimale Leckströme im Sperrzustand, was die Signalintegrität in empfindlichen Schaltungen verbessert.
- Breites Anwendungsspektrum: Ideal für Netzteile, Schaltnetzteile, DC-DC-Wandler, Lastmanagement und Schutzschaltungen.
Technische Spezifikationen im Detail
| Spezifikation | Detail |
|---|---|
| Produkttyp | Gleichrichterdiode |
| Modellbezeichnung | US 1M |
| Maximale Sperrspannung (Vrrm) | 1000 V |
| Maximaler Gleichrichtstrom (If(avg)) | 1 A |
| Gehäuseform | DO-214AC / SMA |
| Durchlassspannung (Vf) bei 1 A | Typisch unter 1.2 V (variiert je nach Hersteller und exakter Ausführung, hohe Effizienz für diese Stromklasse) |
| Sperrstrom (Ir) bei 1000 V | Sehr gering, im µA-Bereich (Zeichen hoher Halbleiterqualität) |
| Betriebstemperaturbereich | -55 °C bis +150 °C (Standard für diese Art von Bauteilen, gewährleistet Zuverlässigkeit über einen weiten Temperaturbereich) |
| Gehäusematerial | Kunststoff, flammschutzmittelgeprüft nach UL 94V-0 |
| Anschlussbeine | Verzinntes Kupfer für optimale Lötbarkeit |
Anwendungsbereiche für die US 1M Gleichrichterdiode
Die Vielseitigkeit der US 1M Gleichrichterdiode eröffnet zahlreiche Einsatzmöglichkeiten in professionellen und anspruchsvollen elektronischen Systemen. Ihre Fähigkeit, hohe Spannungen und Ströme effizient zu handhaben, macht sie zu einer bevorzugten Wahl in:
- Schaltnetzteilen (SMPS): Als primärer Gleichrichter nach dem Transformator oder zur Erzeugung von Hilfsspannungen.
- DC-DC-Wandlern: Zur Erzeugung stabilisierter Gleichspannungen aus unterschiedlichen Eingangsquellen.
- Netzfilter und Überspannungsschutz: In Kombination mit anderen Bauteilen zur Glättung von Netzspannung oder zum Schutz vor transienten Überspannungen.
- Signalverarbeitung: In speziellen Schaltungen, wo eine präzise und verlustarme Gleichrichtung vonnöten ist.
- Industrielle Steuerungen: In robusten Stromversorgungen für Automatisierungs- und Steuerungssysteme.
- Leistungselektronik: Überall dort, wo Wechselspannungen in Gleichspannungen umgewandelt werden müssen und hohe Zuverlässigkeit gefragt ist.
FAQ – Häufig gestellte Fragen zu US 1M – Gleichrichterdiode, 1000 V, 1 A, DO-214AC/SMA
Was bedeutet die Angabe „1000 V“ bei dieser Gleichrichterdiode?
Die Angabe „1000 V“ (spezifisch Vrrm – Peak Repetitive Reverse Voltage) bezeichnet die maximale Spannung, die die Diode im Sperrzustand sicher aushalten kann, ohne durchzuschlagen. Dies ist ein kritischer Parameter für die Zuverlässigkeit in Schaltungen mit höheren Spannungsleveln.
Ist die US 1M Diode für den Einsatz in Niederspannungsanwendungen geeignet?
Ja, die US 1M Diode ist auch für Niederspannungsanwendungen geeignet. Ihre Spezifikationen liegen über dem typischen Bedarf vieler Niederspannungsschaltungen, was ihr eine hohe Reserve und damit eine gesteigerte Zuverlässigkeit verleiht. Die höhere Sperrspannung schränkt die Funktion im Durchlassbereich nicht negativ ein.
Wie unterscheidet sich das DO-214AC/SMA Gehäuse von anderen Diodengehäusen?
Das DO-214AC/SMA-Gehäuse ist eine weit verbreitete und kompakte Bauform für Oberflächenmontage (SMD). Es ist bekannt für seine gute thermische Performance und mechanische Stabilität, was es ideal für automatisierte Bestückungsprozesse und den Einsatz in modernen, kompakten elektronischen Geräten macht.
Welche Vorteile bietet die hohe Strombelastbarkeit von 1 A?
Eine Strombelastbarkeit von 1 A ermöglicht den Einsatz der Diode in einer Vielzahl von Stromversorgungen und Leistungselektronikanwendungen, die mehr als nur geringe Signale verarbeiten. Dies erweitert das Anwendungsspektrum im Vergleich zu Dioden mit geringerer Stromkapazität erheblich.
Sind spezielle Kühlmaßnahmen für die US 1M Diode in typischen Anwendungen erforderlich?
Für typische Anwendungen, bei denen die 1 A Stromgrenze nicht permanent voll ausgereizt wird, ist das DO-214AC/SMA-Gehäuse oft ausreichend, um die entstehende Wärme abzuleiten. Bei dauerhafter Volllast oder in Umgebungen mit hoher Umgebungstemperatur können jedoch zusätzliche Kühlkörper oder eine optimierte Leiterbahnführung zur Wärmeableitung sinnvoll sein.
Wie lange ist die Lebensdauer einer US 1M Gleichrichterdiode?
Die Lebensdauer von Halbleiterbauteilen wie Gleichrichterdioden wird stark von den Betriebsbedingungen (Temperatur, Strom, Spannung) beeinflusst. Unter den im Datenblatt angegebenen Nennbedingungen und bei guter thermischer Auslegung ist eine sehr lange Lebensdauer von vielen zehntausend bis hunderttausend Stunden zu erwarten. Die US 1M ist für hohe Zuverlässigkeit konzipiert.
Ist die US 1M Diode für Gleichrichtung in Netzteilen für medizinische Geräte geeignet?
Die US 1M Gleichrichterdiode bietet die für viele professionelle Anwendungen erforderliche Zuverlässigkeit und Leistungsfähigkeit. Für medizinische Geräte, die spezifische Normen und Zulassungen erfordern, ist jedoch immer eine detaillierte Prüfung der Bauteile im Kontext der gesamten Gerätespezifikation und der geltenden regulatorischen Anforderungen unerlässlich.
