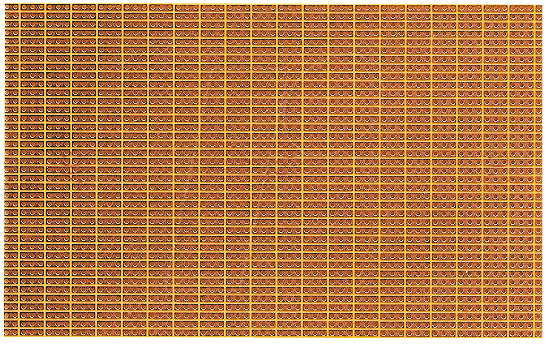

Perfekte Basis für Ihre Elektronikprojekte: UP 946EP – Punkt-Streifenrasterplatine, Epoxyd, 160x100mm, einseitig
Sie suchen nach einer zuverlässigen und hochwertigen Unterlage für Ihre Schaltkreisentwicklungen und Prototypen? Die UP 946EP Punkt-Streifenrasterplatine bietet eine stabile, einseitig bearbeitete Epoxydharz-Plattform, ideal für Elektronikenthusiasten, Ingenieure und Maker, die präzise Verbindungen und eine langlebige Grundlage für ihre Schaltungen benötigen. Diese Platine löst das Problem unordentlicher oder instabiler Prototypenaufbauten und ermöglicht eine systematische und professionelle Umsetzung Ihrer elektronischen Ideen.
Warum die UP 946EP die überlegene Wahl für Ihre Entwicklung ist
Im Vergleich zu Standardlösungen aus Pappe oder minderwertigen Kunststoffen zeichnet sich die UP 946EP durch ihre herausragende Materialqualität und präzise Verarbeitung aus. Das verwendete Epoxydharz bietet nicht nur eine ausgezeichnete elektrische Isolation, sondern auch eine bemerkenswerte mechanische Stabilität und Hitzebeständigkeit. Die einseitig aufgebrachte Kupferbahn mit ihrer gleichmäßigen Punkt-Streifenrasterung ermöglicht eine flexible und dennoch geordnete Verdrahtung, die Fehlverbindungen minimiert und die Fehlersuche erheblich erleichtert. Diese Platine ist somit die ideale Basis für anspruchsvolle Projekte, bei denen Zuverlässigkeit und Langlebigkeit im Vordergrund stehen.
Hervorragende Eigenschaften der UP 946EP Punkt-Streifenrasterplatine
- Robuste Epoxydharz-Konstruktion: Bietet exzellente mechanische Festigkeit und Beständigkeit gegenüber Wärme und Umwelteinflüssen, was für dauerhafte Schaltungen unerlässlich ist.
- Präzise Punkt-Streifenrasterung: Ermöglicht eine klare und strukturierte Verdrahtung, minimiert Kurzschlüsse und erleichtert die Montage von Bauteilen und Drähten.
- Einseitige Kupferbahn: Bietet ausreichend Fläche für die Realisierung komplexer Schaltungen, während die einfache Layout-Planung beibehalten wird.
- Optimale Leiterbahnen: Die gleichmäßige Dicke und Breite der Leiterbahnen gewährleisten einen zuverlässigen Stromfluss und minimieren Übergangswiderstände.
- Standardisierte Abmessungen: Mit 160x100mm bietet die Platine eine vielseitige Größe, die sich für eine breite Palette von Projekten eignet, von kleinen Prototypen bis hin zu anspruchsvolleren Baugruppen.
- Einfache Bearbeitung: Lässt sich leicht zuschneiden, bohren und mit Lötzinn bearbeiten, was den Prozess der Prototypenentwicklung beschleunigt.
Technische Spezifikationen im Detail
Die UP 946EP ist mehr als nur eine Platine; sie ist ein präzises Werkzeug für Ihre elektronischen Kreationen. Die Auswahl des Materials und die geometrische Anordnung der Leiterbahnen sind sorgfältig aufeinander abgestimmt, um maximale Leistung und Benutzerfreundlichkeit zu gewährleisten. Das einseitige Design mit seiner fein abgestimmten Punkt-Streifenrasterung ist das Ergebnis jahrelanger Erfahrung in der Leiterplattenfertigung und zielt darauf ab, die Herausforderungen des modernen Schaltungsdesigns zu meistern.
Vielseitige Einsatzmöglichkeiten
Die UP 946EP ist die perfekte Wahl für eine Vielzahl von Anwendungen:
- Prototypenentwicklung: Ideal für das schnelle und zuverlässige Erstellen von Prototypen für neue Schaltungen und elektronische Geräte.
- Lehr- und Ausbildungsprojekte: Bietet eine stabile und gut zu handhabende Grundlage für Lernende im Bereich Elektronik.
- DIY-Elektronikprojekte: Ermöglicht Hobbyisten, eigene Geräte und Gadgets mit professioneller Qualität zu realisieren.
- Kleine Serienfertigung: Geeignet für die Herstellung kleiner Stückzahlen von spezialisierten elektronischen Baugruppen.
- Reparaturen und Modifikationen: Eine solide Basis für die Reparatur oder den Umbau bestehender elektronischer Geräte.
Qualitätsmerkmale der UP 946EP
| Merkmal | Beschreibung |
|---|---|
| Material | Hochwertiges Epoxydharz (FR-4 Basis für verbesserte Leistung und Haltbarkeit) |
| Oberfläche | Einseitige Kupferbahn mit feiner Punkt-Streifenrasterung |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Lochdurchmesser (typisch) | 1,0 mm (ermöglicht die Aufnahme gängiger Bauteile wie Widerstände, Kondensatoren und einige Transistoren) |
| Leiterbahnenbreite (typisch) | 0,2 mm bis 0,3 mm (geeignet für die meisten Standardanwendungen) |
| Isolationsspannung | Ausgelegt für Standardspannungen im Bereich der Unterhaltungselektronik und industrieller Steuerungen. Bietet eine hohe Durchschlagsfestigkeit. |
| Lötbarkeit | Hervorragend, kompatibel mit gängigen Lötverfahren (Kolben, Heißluft). |
| Mechanische Stabilität | Sehr gut, widersteht Verformungen und bietet eine solide Grundlage für Bauteile. |
Umfangreiche Anwendungsszenarien
Die UP 946EP ist nicht auf ein spezifisches Gebiet beschränkt. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bestandteil im Werkzeugkasten jedes Elektronikentwicklers. Ob Sie an Audioschaltungen, Sensornetzwerken, Mikrocontroller-Projekten oder speziellen Steuereinheiten arbeiten, diese Platine bietet die erforderliche Grundlage. Die gleichmäßig verteilten Punkte und Streifen auf der Oberfläche ermöglichen eine intuitive Platzierung von Bauteilen und eine saubere Verdrahtung, selbst bei komplexen Schaltungen. Die Hitzebeständigkeit des Epoxydharzes gewährleistet die Integrität Ihrer Lötstellen auch bei Bauteilen, die während des Betriebs Wärme entwickeln. Die robuste Struktur verhindert Brüche und Beschädigungen, die bei minderwertigen Materialien auftreten können. Dies ist besonders wichtig, wenn die Platine in beweglichen Teilen oder rauen Umgebungen eingesetzt wird.
Das Design der Punkt-Streifenrasterung wurde optimiert, um sowohl die Verwendung von stehenden als auch von liegenden Bauteilen zu ermöglichen. Die Punkte sind präzise gebohrt, um eine sichere Aufnahme von Bauteilbeinchen und Anschlussdrähten zu gewährleisten. Die Kupferbahnen sind breit genug dimensioniert, um den Stromfluss für die meisten Anwendungen zu bewältigen, und bieten gleichzeitig genügend Freiraum für die Isolation zwischen benachbarten Leitungen. Dies reduziert das Risiko von unbeabsichtigten Kurzschlüssen und erleichtert die Fehlersuche. Die einseitige Ausführung vereinfacht das Layout-Design erheblich, insbesondere für Anfänger und für Projekte, bei denen eine doppelseitige Platine nicht zwingend erforderlich ist. Dennoch bietet die Größe von 160x100mm genügend Fläche, um auch anspruchsvolle Schaltungen unterzubringen.
Verarbeitung und Handhabung
Die UP 946EP lässt sich mit Standardwerkzeugen für die Leiterplattenbearbeitung hervorragend verarbeiten. Sie kann leicht mit einer feinen Säge oder einem Cutter zugeschnitten werden, um spezifische Größen für Ihr Projekt zu erhalten. Das Bohren von Löchern für zusätzliche Verbindungen oder zur Befestigung der Platine ist unkompliziert. Die Lötbarkeit der Kupferbahnen ist erstklassig. Ein guter Lötkolben und hochwertiges Lot ermöglichen saubere und dauerhafte Verbindungen. Es ist ratsam, vor dem Löten die Kupferbahnen gegebenenfalls leicht anzurauen, um eine optimale Haftung des Lots zu gewährleisten.
Langlebigkeit und Zuverlässigkeit
Die Wahl des Epoxydharzes als Grundmaterial ist kein Zufall. Dieses Material bietet eine ausgezeichnete Balance zwischen elektrischer Isolation, mechanischer Festigkeit und chemischer Beständigkeit. Es ist weniger anfällig für Feuchtigkeit und Temperaturschwankungen als viele andere Kunststoffe, was die Langzeitstabilität Ihrer Schaltungen gewährleistet. Die Kupferbahnen sind durch das Epoxydharz gut geschützt, was sie vor Korrosion und mechanischer Beschädigung bewahrt. Dies ist besonders wichtig für Projekte, die über einen längeren Zeitraum oder unter wechselnden Umgebungsbedingungen betrieben werden sollen.
FAQ – Häufig gestellte Fragen zu UP 946EP – Punkt-Streifenrasterplatine, Epoxyd, 160x100mm, einseitig
Was genau ist eine Punkt-Streifenrasterplatine und wofür wird sie verwendet?
Eine Punkt-Streifenrasterplatine, wie die UP 946EP, ist eine einseitig kupferkaschierte Lochrasterplatine. Sie verfügt über eine regelmäßige Anordnung von Kupferpunkten oder -streifen, die durch elektrische Leiterbahnen miteinander verbunden sind. Diese Struktur ermöglicht das einfache Anbringen und Verdrahten von elektronischen Bauteilen mittels Lötens. Sie ist ideal für den Bau von Prototypen, individuellen Schaltungen und kleinen Serien.
Welche Vorteile bietet das Epoxydharz-Material gegenüber anderen Materialien?
Epoxydharz (typischerweise FR-4) bietet eine hervorragende Kombination aus elektrischer Isolation, mechanischer Festigkeit, Hitzebeständigkeit und Dimensionsstabilität. Es ist widerstandsfähiger gegen Feuchtigkeit und chemische Einflüsse als beispielsweise Phenolharz-basierte Platinen oder Pappe. Dies führt zu einer höheren Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Projekte.
Ist die UP 946EP für Anfänger geeignet?
Ja, die UP 946EP ist auch für Anfänger sehr gut geeignet. Die einseitige Ausführung und die klare Punkt-Streifenrasterung vereinfachen das Verständnis und die Umsetzung von Schaltungen erheblich. Die präzise Lochung und die gut definierten Leiterbahnen minimieren Fehler und erleichtern das Lötverhalten.
Kann ich die UP 946EP zuschneiden?
Ja, die UP 946EP kann problemlos mit geeigneten Werkzeugen wie einer feinen Säge, einem Cutter oder einer speziellen Leiterplattensäge auf die gewünschte Größe zugeschnitten werden. Achten Sie dabei auf sauberes Arbeiten, um Beschädigungen der Leiterbahnen zu vermeiden.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Die Platine ist für die Aufnahme einer Vielzahl von bedrahteten Elektronikbauteilen wie Widerstände, Kondensatoren, Dioden, Transistoren, ICs (mit Sockeln), Relais und kleine Steckverbinder ausgelegt. Die Lochdurchmesser sind auf gängige Bauteilbeinchen abgestimmt. Für SMD-Bauteile sind spezielle Adapter oder eine andere Platinenart erforderlich, obwohl auch auf dieser Platine SMD-Bauteile durch Verwendung von Kleber und feinen Drähten befestigt werden können.
Wie unterscheidet sich die UP 946EP von einer doppelseitigen Platine?
Eine doppelseitige Platine hat Kupferbahnen auf beiden Seiten, was komplexere Schaltungen auf kleinerem Raum ermöglicht und oft eine bessere Signalintegrität bei hohen Frequenzen bietet. Die einseitige UP 946EP ist einfacher zu handhaben und zu verdrahten, da nur eine Ebene zur Verfügung steht. Sie ist ideal für Projekte, bei denen die Verdrahtung nicht extrem dicht gepackt werden muss oder bei denen die Einfachheit des Layouts im Vordergrund steht.
Kann ich die UP 946EP für Projekte mit höheren Strömen verwenden?
Die UP 946EP ist für Standardanwendungen im Bereich der Hobbyelektronik und für viele industrielle Steuerungen ausgelegt. Für sehr hohe Ströme, die eine breitere Leiterbahn erfordern, müssten Sie die Leiterbahnen gegebenenfalls manuell verbreitern (z.B. durch Aufbringen von Lötstopplack und anschließendes Verzinnen) oder eine Platine mit breiteren Bahnen wählen. Die Grundkonstruktion ist jedoch robust genug, um auch moderate Stromstärken zuverlässig zu führen.
