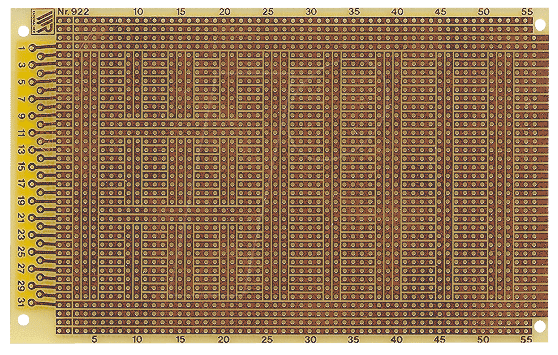

UP 922HP – Die ultimative Laborkarte für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und hochleistungsfähigen Leiterplatte, die den Anforderungen anspruchsvoller elektronischer Anwendungen gerecht wird? Die UP 922HP Laborkarte im Format 160x100mm mit 35µm Kupferauflage ist die ideale Lösung für Ingenieure, Entwickler und Maker, die Wert auf Präzision, Langlebigkeit und exzellente elektrische Eigenschaften legen. Dieses Produkt wurde entwickelt, um die Herausforderungen komplexer Schaltungen zu meistern und eine stabile Grundlage für Ihre Prototypen und Endprodukte zu bieten.
Warum die UP 922HP Laborkarte die überlegene Wahl ist
Die UP 922HP Laborkarte unterscheidet sich von Standardlösungen durch ihre herausragende Materialqualität und präzise Verarbeitung. Während herkömmliche Platinen oft Kompromisse bei der Dicke der Kupferauflage oder der Robustheit des Trägermaterials eingehen, bietet die UP 922HP eine optimierte Kombination aus Leistung und Zuverlässigkeit. Die 35µm Kupferauflage ermöglicht eine höhere Strombelastbarkeit und geringere Signalverluste, was für Hochfrequenzanwendungen und leistungsintensive Schaltungen von entscheidender Bedeutung ist. Das verwendete Hartpapier-Substrat gewährleistet eine ausgezeichnete mechanische Stabilität und thermische Beständigkeit, was die Lebensdauer Ihrer Projekte signifikant verlängert.
Herausragende Eigenschaften und Vorteile der UP 922HP Laborkarte
- Optimierte Kupferauflage (35µm): Ermöglicht höhere Stromtragfähigkeit und reduziert Signalverluste, ideal für anspruchsvolle Schaltungen und höhere Frequenzen.
- Hochwertiges Hartpapier-Substrat: Bietet exzellente mechanische Festigkeit, Dimensionsstabilität und gute Isolationseigenschaften für zuverlässige Leistung.
- Standardisierte Größe (160x100mm): Perfekt für eine Vielzahl von Prototyping- und Gehäuseanforderungen, erleichtert die Integration in bestehende Systeme.
- Präzise Verarbeitung: Gewährleistet gleichmäßige Leiterbahnen und Lötpunkte für konsistente und reproduzierbare Ergebnisse.
- Robustheit und Langlebigkeit: Widersteht mechanischen Belastungen und thermischen Schwankungen, was die Zuverlässigkeit Ihrer Elektronik erhöht.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Projekten, von einfachen Laborexperimenten bis hin zu komplexen industriellen Prototypen.
Material und Verarbeitung: Die Basis für Spitzenleistung
Das Fundament der UP 922HP Laborkarte bildet ein sorgfältig ausgewähltes Hartpapier-Substrat. Dieses Material zeichnet sich durch seine hohe Dichte und mechanische Stabilität aus, was eine präzise Bearbeitung ermöglicht und die Gefahr von Verformungen oder Brüchen minimiert. Die Dicke der Kupferauflage von 35µm ist ein entscheidender Faktor für die elektrische Performance. Diese Dicke bietet einen hervorragenden Kompromiss zwischen Kosten und Leistung und ist ausreichend für die meisten anspruchsvollen Anwendungen, bei denen Standard 18µm oder 35µm Kupfer oft an seine Grenzen stößt. Die gleichmäßige Verteilung des Kupfers über die gesamte Platinenoberfläche, erzielt durch fortschrittliche Fertigungsprozesse, garantiert konsistente elektrische Eigenschaften und minimiert das Risiko von Hotspots oder übermäßiger Erwärmung bei hoher Strombelastung. Die saubere und präzise Ätzung der Leiterbahnen ist entscheidend für die Signalintegrität, insbesondere bei empfindlichen Hochfrequenzsignalen.
Designmerkmale und Anwendungsmöglichkeiten
Die UP 922HP Laborkarte im Format 160x100mm ist bewusst so konzipiert, dass sie maximale Flexibilität bietet. Ihre Abmessungen sind ideal für den Einsatz in vielen Standardgehäusen und ermöglichen gleichzeitig die Unterbringung einer signifikanten Anzahl von Komponenten und komplexen Verschaltungen. Die 35µm Kupferauflage ist nicht nur für die Strombelastbarkeit relevant, sondern auch für die Wärmeabfuhr von Leistungskomponenten. Eine dickere Kupferschicht kann als zusätzliche Wärmesenke fungieren und somit die thermische Belastung aktiver Bauteile reduzieren, was deren Lebensdauer verlängert und die Stabilität des Gesamtsystems verbessert. Ob für die Entwicklung von Prototypen in der Automobilindustrie, für Forschungsprojekte im Bereich der Telekommunikation, für die Realisierung von industrieller Steuerungstechnik oder für anspruchsvolle Hobby-Elektronikprojekte – die UP 922HP Laborkarte bietet die notwendige Zuverlässigkeit und Performance.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | UP 922HP Laborkarte |
| Format | 160 mm x 100 mm |
| Kupferauflage (Einseitig/Beidseitig) | 35µm (typisch für einseitige oder doppelseitige Leiterplatten, wenn nicht anders spezifiziert) |
| Substratmaterial | Hartpapier (typischerweise FR-1 oder FR-2 Äquivalent) |
| Dielektrische Eigenschaften | Gute Isolationswerte, geeignet für allgemeine Elektronikanwendungen |
| Mechanische Stabilität | Hohe Steifigkeit und Widerstandsfähigkeit gegen Verbiegen |
| Temperaturbeständigkeit | Geeignet für moderate Betriebstemperaturen; das Hartpapier-Substrat bietet eine gewisse thermische Beständigkeit. |
| Lötbarkeit | Sehr gute Lötbarkeit durch hochwertige Kupferoberfläche |
| Anwendungsbereiche | Prototyping, Entwicklungsboards, Hobby-Elektronik, einfache bis mittlere industrielle Anwendungen |
Präzision und Zuverlässigkeit für Ihre Elektronikentwicklung
Die UP 922HP Laborkarte wurde entwickelt, um eine stabile und reproduzierbare Grundlage für Ihre elektronischen Schaltungen zu schaffen. Die 35µm starke Kupferauflage minimiert den ohmschen Widerstand der Leiterbahnen, was besonders bei der Übertragung von Signalen mit höheren Strömen oder bei Frequenzbereichen, in denen Signalverluste kritisch werden, von Vorteil ist. Dies führt zu einer verbesserten Effizienz und einer geringeren Wärmeentwicklung innerhalb der Leiterbahnen. Das Hartpapier-Substrat, auch als Phenolharz-getränktes Papier bekannt, bietet eine kostengünstige, aber dennoch robuste Basis. Es hat gute elektrische Isoliereigenschaften und eine ausreichende mechanische Festigkeit für die meisten Anwendungen, die nicht extremen thermischen oder mechanischen Belastungen ausgesetzt sind. Die Dimensionen von 160x100mm sind ein gängiges Format, das eine einfache Integration in Projektgehäuse oder Prototyping-Aufbauten ermöglicht.
Bei der Auswahl einer Laborkarte ist die Qualität des Materials und die Präzision der Fertigung entscheidend. Die UP 922HP erfüllt diese Kriterien durch die Verwendung von qualitativ hochwertigem Kupfer, das gleichmäßig auf das Hartpapier aufgebracht wird. Dies gewährleistet eine zuverlässige Lötbarkeit und eine gute Haftung des Kupfers auf dem Substrat, auch unter thermischer Belastung während des Lötens. Die klaren und gut definierten Leiterbahnen sind essenziell für die Vermeidung von Kurzschlüssen und für die Gewährleistung der Integrität von komplexen Schaltungen. Diese Eigenschaften machen die UP 922HP zu einer ausgezeichneten Wahl für Entwicklungsingenieure, die Wert auf eine solide und verlässliche Basis für ihre Schaltungsentwürfe legen, sowie für fortgeschrittene Hobbyisten, die anspruchsvolle Projekte realisieren.
FAQ – Häufig gestellte Fragen zu UP 922HP – Laborkarte, Hartpapier, 160x100mm, CU 35u
Ist die UP 922HP Laborkarte für Hochfrequenzanwendungen geeignet?
Die UP 922HP Laborkarte mit 35µm Kupferauflage ist für viele Hochfrequenzanwendungen geeignet. Die dickere Kupferschicht reduziert Signalverluste und verbessert die Impedanzkontrolle im Vergleich zu dünneren Kupferauflagen. Für extrem hohe Frequenzen oder sehr spezifische Impedanzanforderungen können jedoch spezielle HF-Substrate erforderlich sein.
Welche Art von Lötprozessen ist mit dieser Laborkarte empfohlen?
Die UP 922HP Laborkarte ist gut lötbar mit gängigen Lötverfahren wie Handlöten, Wellenlöten oder Reflow-Löten. Die Qualität des Hartpapier-Substrats und der Kupferoberfläche gewährleistet eine gute Benetzbarkeit durch Lötmittel.
Wie unterscheidet sich die Kupferauflage von 35µm von anderen Standards?
Die Standarddicke für Leiterplattenkupfer ist oft 18µm (0.5 oz). 35µm (1 oz) Kupfer bietet eine höhere Strombelastbarkeit, eine bessere Wärmeableitung und eine geringere Impedanz der Leiterbahnen. Dies macht sie ideal für Anwendungen mit höherem Stromfluss oder wenn Signalintegrität kritisch ist.
Kann die UP 922HP Laborkarte beidseitig bestückt werden?
Ja, diese Laborkarte kann sowohl einseitig als auch beidseitig bestückt werden, je nachdem, wie die Leiterbahnen entworfen werden. Die Spezifikation „CU 35u“ bezieht sich typischerweise auf die Dicke des Kupfers auf jeder Lage.
Ist das Hartpapier-Substrat hitzebeständig?
Das Hartpapier-Substrat bietet eine moderate Hitzebeständigkeit, die für die meisten Lötprozesse und normalen Betriebstemperaturen von Elektronikgeräten ausreicht. Für Anwendungen mit extrem hohen Temperaturen oder starken thermischen Zyklen sind jedoch Substrate wie FR-4 oder höherwertige Materialien besser geeignet.
Welche Art von Bohrungen und Fräsungen sind mit dieser Karte möglich?
Mit dem Hartpapier-Substrat sind Standard-Bohrungen für Durchkontaktierungen und Bauteilbeine möglich. Die Präzision hängt von der eingesetzten Fertigungstechnik ab. Die Karte kann auch gefräst oder geschnitten werden, um spezifische Formen zu erhalten.
Ist dieses Produkt für den Einsatz in industriellen Umgebungen geeignet?
Für allgemeine industrielle Anwendungen, die keine extremen Umgebungsbedingungen wie hohe Temperaturen, starke Vibrationen oder aggressive Chemikalien aufweisen, ist die UP 922HP Laborkarte eine gute Wahl. Für sicherheitskritische oder sehr anspruchsvolle industrielle Anwendungen werden oft robustere Materialien wie FR-4 oder spezielle Hochfrequenz-Substrate empfohlen.
