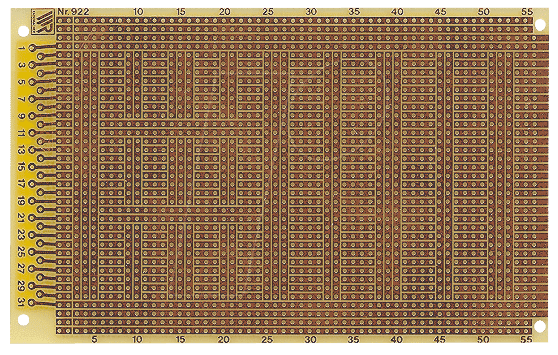

UP 922EP – Laborkarte, Epoxyd, 160x100mm, CU 35u: Ihre Fundament für zuverlässige Elektronikentwicklung
Für Entwickler, Ingenieure und versierte Hobbyisten, die auf der Suche nach einer robusten und präzisen Unterlage für ihre Prototypen und Kleinserien sind, bietet die UP 922EP Laborkarte die ideale Lösung. Sie adressiert die Notwendigkeit einer stabilen, elektrisch isolierenden und gut bearbeitbaren Basis, die auch anspruchsvollen Löt- und Testprozessen standhält und somit Ausfälle durch Materialermüdung oder mangelnde Isolation minimiert.
Qualität, die den Unterschied macht: Warum UP 922EP die erste Wahl ist
Im Gegensatz zu dünnen, wenig beständigen Platinenmaterialien oder minderwertigen Epoxidharz-Verbundwerkstoffen, zeichnet sich die UP 922EP Laborkarte durch ihre herausragende Materialqualität und die optimierte Kupferbeschichtung aus. Dies ermöglicht eine zuverlässige Signalübertragung, reduziert das Risiko von Kurzschlüssen und bietet eine Langlebigkeit, die für professionelle Anwendungen unerlässlich ist.
Konstruktion und Materialgüte
Die UP 922EP Laborkarte basiert auf einem Trägermaterial aus hochwertigem Epoxidharz, welches für seine exzellenten dielektrischen Eigenschaften, seine thermische Stabilität und seine mechanische Festigkeit bekannt ist. Dieses Material bildet die Grundlage für eine zuverlässige elektrische Isolation und schützt die integrierten Leiterbahnen vor Umwelteinflüssen.
Die Kupferbahnen sind mit einer Dicke von 35 Mikrometern (CU 35u) ausgeführt. Diese Standarddicke im Leiterplattendesign bietet eine optimale Balance zwischen Leitfähigkeit und Materialverbrauch. Sie ist ausreichend dimensioniert für die meisten gängigen Schaltungsanwendungen, von analogen Signalpfaden bis hin zu digitalen Verbindungen, und gewährleistet eine geringe Verlustleistung bei der Signalübertragung.
Die Oberflächenveredelung des Kupfers ist auf optimale Lötbarkeit ausgelegt. Dies reduziert das Risiko von kalten Lötstellen und ermöglicht einen sauberen, sicheren elektrischen Kontakt zwischen den Bauteilen und der Platine.
Vorteile der UP 922EP Laborkarte
- Hervorragende Isolation: Das Epoxidharzsubstrat bietet eine hohe Durchschlagsfestigkeit und minimiert das Risiko von Kriechströmen, selbst unter ungünstigen Umgebungsbedingungen. Dies ist entscheidend für die Integrität komplexer Schaltungen.
- Mechanische Stabilität: Mit einer Dicke, die für Laborkarten üblich ist, bietet die UP 922EP eine robuste Basis, die sich nicht leicht verformt oder bricht. Dies erleichtert das Handling und die Bestückung, insbesondere bei größeren Projekten.
- Optimale Lötbarkeit: Die sorgfältig ausgeführte Kupferoberfläche und die professionelle Fertigung sorgen für eine ausgezeichnete Haftung von Lot und einen zuverlässigen elektrischen Anschluss Ihrer Bauteile.
- Präzise Fertigung: Hohe Toleranzen bei der Strukturierung der Leiterbahnen stellen sicher, dass auch feine Strukturen präzise umgesetzt werden können, was für moderne Elektronik unerlässlich ist.
- Vielseitige Anwendung: Ob für Prototypenbau, Lernprojekte, Kleinserienfertigung oder als Testträger – die UP 922EP ist universell einsetzbar und erfüllt die Anforderungen verschiedenster Projekte.
- Beständigkeit: Epoxidharz ist resistent gegenüber vielen Chemikalien und Feuchtigkeit, was die Langlebigkeit und Zuverlässigkeit Ihrer Projekte unter verschiedenen Betriebsbedingungen gewährleistet.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | UP 922EP – Laborkarte |
| Substratmaterial | Epoxidharz |
| Abmessungen | 160 x 100 mm |
| Kupferdicke | 35 µm (CU 35u) |
| Oberflächenveredelung | Optimiert für Lötbarkeit |
| Dielektrische Eigenschaften | Hohe Isolationsfestigkeit, geringe dielektrische Verluste |
| Mechanische Belastbarkeit | Hohe Festigkeit und geringe Biegefestigkeit für zuverlässigen Betrieb |
| Bearbeitbarkeit | Gut schneidbar und bohrbar für individuelle Anpassungen |
Anwendungsbereiche der UP 922EP
Die UP 922EP Laborkarte ist eine universell einsetzbare Leiterplatte, die sich für eine breite Palette von Anwendungen eignet:
- Prototypenentwicklung: Ideal für das schnelle Erstellen von Schaltkreisen und das Testen von Konzepten, bevor eine Serienproduktion in Betracht gezogen wird.
- Ausbildung und Lehre: Perfekt für Elektronikschulen, Universitäten und Makerspaces, um Schaltungsdesign und Löttechniken praktisch zu erlernen.
- Kleinserienfertigung: Eine kosteneffiziente Lösung für die Herstellung kleiner Stückzahlen von elektronischen Geräten.
- Reparatur und Modifikation: Geeignet für den Umbau oder die Reparatur bestehender Elektronik, wenn eine solide Basis benötigt wird.
- Testaufbauten: Als stabiler Träger für Messinstrumente und Prüfschaltungen im Labor.
FAQ – Häufig gestellte Fragen zu UP 922EP – Laborkarte, Epoxyd, 160x100mm, CU 35u
Was genau bedeutet „Epoxyd“ im Zusammenhang mit dieser Laborkarte?
Epoxydharz ist das Basismaterial der Leiterplatte. Es handelt sich um ein duroplastisches Polymer, das für seine hervorragenden mechanischen Eigenschaften, seine chemische Beständigkeit und vor allem für seine exzellenten dielektrischen Eigenschaften – also seine Fähigkeit zur elektrischen Isolation – geschätzt wird. Dies macht es zu einem idealen Trägermaterial für Leiterplatten.
Ist die Kupferdicke von 35µm für alle Anwendungen ausreichend?
Die Kupferdicke von 35µm (entspricht einer Unze pro Quadratfuß) ist ein Industriestandard und für die überwiegende Mehrheit der analogen, digitalen und auch viele Leistungselektronik-Anwendungen im Laborkontext ausreichend. Sie bietet eine gute Leitfähigkeit und ist robust genug für typische Lötprozesse.
Kann ich die UP 922EP Laborkarte einfach bearbeiten, z.B. schneiden oder bohren?
Ja, Epoxidharz-basierte Leiterplatten wie die UP 922EP sind gut bearbeitbar. Sie können mit handelsüblichem Werkzeug wie Sägen, Fräsen oder Bohrmaschinen bearbeitet werden, um die gewünschte Form oder Ausschnitte zu erstellen. Es ist jedoch ratsam, Staubschutzmaßnahmen zu treffen.
Welche Art von Lötprozessen sind mit dieser Karte kompatibel?
Die UP 922EP ist mit gängigen Lötprozessen kompatibel, einschließlich Handlöten mit Bleilot oder bleifreien Loten sowie Wellenlöten oder Reflow-Löten bei moderaten Temperaturen. Die Oberflächenveredelung ist auf gute Benetzbarkeit und Haftung ausgelegt.
Ist diese Laborkarte für Hochfrequenzanwendungen geeignet?
Grundsätzlich sind Epoxidharz-Substrate für viele Hochfrequenzanwendungen geeignet, da sie gute dielektrische Eigenschaften aufweisen. Für sehr spezielle oder extrem hohe Frequenzen, bei denen dielektrische Konstante und Verlustfaktor kritisch sind, müssten spezifische Substratmaterialien in Betracht gezogen werden. Für gängige HF-Experimente ist die UP 922EP jedoch gut geeignet.
Wie unterscheiden sich die Oberflächenveredelung und das Epoxidharz von günstigeren Alternativen?
Hochwertige Epoxidharze bieten eine höhere thermische Stabilität, bessere mechanische Festigkeit und konsistentere dielektrische Eigenschaften. Die Oberflächenveredelung bei professionellen Leiterplatten ist präziser, was zu einer besseren und zuverlässigeren Lötbarkeit führt und das Risiko von Oxidation und schlechten Lötverbindungen minimiert.
Bietet die UP 922EP auch die Möglichkeit zur Durchkontaktierung (Vias)?
Als Standard-Laborkarte ist die UP 922EP primär für ein- oder zweiseitige Bestückung und Leiterbahnen ausgelegt. Während die Karte selbst bohrbar ist, um Vias zu erstellen, sind die Durchkontaktierungen nicht werkseitig angelegt wie bei Multilayer-Leiterplatten. Dies ist typisch für Laborkarten, die für manuelle oder einfache Bestückung gedacht sind.
