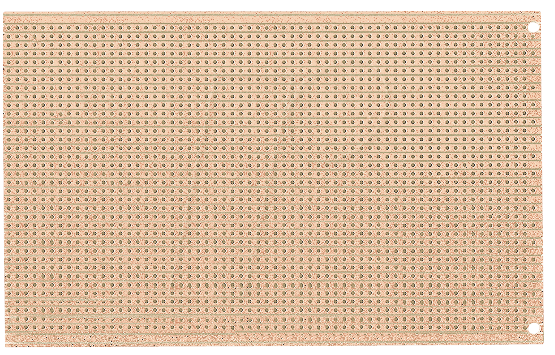

Ihre Lösung für anspruchsvolle Labor- und Prototypenentwicklung: UP 918HP – Laborkarte, Hartpapier, 160x100mm, CU 35µ
Benötigen Sie eine hochzuverlässige und langlebige Basismaterial für Ihre elektronischen Schaltungsprojekte? Die UP 918HP Laborkarte aus robustem Hartpapier mit einer Kupferauflage von 35µ ist die optimale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision, Stabilität und exzellente elektrische Eigenschaften legen. Sie bietet die ideale Plattform für den Entwurf, das Testen und die Fertigung von Prototypen und Kleinserien, wo Standardlösungen an ihre Grenzen stoßen.
Warum die UP 918HP Laborkarte die überlegene Wahl ist
Die UP 918HP Laborkarte zeichnet sich durch eine Kombination aus herausragender mechanischer Festigkeit und idealen elektrischen Leitfähigkeitseigenschaften aus. Im Vergleich zu einfacheren Basismaterialien oder minderwertigen Leiterplatten bietet die UP 918HP eine signifikant höhere Beständigkeit gegenüber mechanischer Belastung und thermischer Einwirkung. Die präzise gefertigte 35µ Kupferauflage gewährleistet eine zuverlässige Stromübertragung und minimiert Signalverluste, was sie zur idealen Basis für anspruchsvolle Schaltungen macht.
Technische Vorteile und Materialgüte der UP 918HP
Die UP 918HP Laborkarte ist konzipiert, um den Anforderungen anspruchsvoller elektronischer Applikationen gerecht zu werden. Das verwendete Hartpapier als Substrat ist ein bewährtes Material, das sich durch seine ausgezeichneten isolierenden Eigenschaften und seine hohe Dimensionsstabilität auszeichnet. Es widersteht Verzug und Feuchtigkeitsaufnahme besser als viele andere Papier-basierte Laminate. Die 35µ Kupferschicht ist ausreichend dick für die meisten Standardanwendungen im Labor- und Prototypenbau und ermöglicht eine gute Lötbarkeit sowie eine hohe Strombelastbarkeit für typische Leiterbahnen.
- Robuster Träger: Hartpapier bietet eine hervorragende mechanische Stabilität und ist widerstandsfähig gegen Verformung.
- Optimale Leitfähigkeit: 35µ Kupferauflage ermöglicht zuverlässige elektrische Verbindungen und minimiert Signalverluste.
- Gute Lötbarkeit: Die Oberfläche ist für eine einfache und sichere Bestückung mit elektronischen Bauteilen optimiert.
- Dimensionsstabilität: Das Material behält seine Form auch unter wechselnden Umgebungsbedingungen bei.
- Vielseitige Anwendung: Ideal für Prototyping, Ausbildung und den Bau von individuellen Schaltungen.
Präzision in Design und Fertigung
Die UP 918HP Laborkarte wird nach strengen Qualitätsstandards gefertigt, um eine gleichbleibende Performance zu gewährleisten. Die präzisen Abmessungen von 160x100mm bieten ausreichend Fläche für komplexe Schaltungen und ermöglichen eine übersichtliche Anordnung der Komponenten. Die Gleichmäßigkeit der Kupferauflage ist entscheidend für reproduzierbare Ergebnisse, sei es beim Ätzen von Leiterbahnen oder beim Anschluss von Bauteilen. Die sorgfältige Verarbeitung trägt dazu bei, unerwünschte Effekte wie Kurzschlüsse oder offene Verbindungen zu vermeiden, die bei minderwertigen Materialien auftreten können.
Anwendungsbereiche und Einsatzmöglichkeiten
Die UP 918HP Laborkarte ist eine ausgezeichnete Wahl für eine breite Palette von Anwendungen. Sie eignet sich hervorragend für den Einsatz in universitären Forschungslaboren, in der industriellen Entwicklung zur schnellen Prototypenfertigung und im Bildungsbereich zur Vermittlung von Elektronikgrundlagen. Auch ambitionierte Hobbyisten, die eigene Schaltungen entwerfen und aufbauen möchten, profitieren von der Zuverlässigkeit und den guten Verarbeitungseigenschaften dieser Leiterplatte. Ob für Audio-Verstärker, Steuerungsplatinen, Sensorik-Projekte oder Experimente im Bereich der Leistungselektronik – die UP 918HP bietet eine solide Grundlage.
Detaillierte Spezifikationen der UP 918HP Laborkarte
| Eigenschaft | Spezifikation |
|---|---|
| Produktname | UP 918HP – Laborkarte |
| Basismaterial | Hartpapier (Phenolharz-getränktes Papierlaminat) |
| Abmessungen (L x B) | 160mm x 100mm |
| Kupferauflage | 35µ (Mikrometer) |
| Oberflächenbeschaffenheit | Unverzinnt, ermöglicht direktes Ätzen und Löten nach entsprechender Vorbehandlung. |
| Mechanische Festigkeit | Sehr gut, widersteht Bruch und Verzug unter üblichen Laborbedingungen. |
| Thermische Beständigkeit | Geeignet für typische Lötprozesse und Betriebstemperaturen im Elektronikbereich. |
| Elektrische Isolation | Ausgezeichnet, basierend auf den isolierenden Eigenschaften des Hartpapiersubstrats. |
Umgang und Verarbeitung der UP 918HP
Die UP 918HP Laborkarte lässt sich mit gängigen Werkzeugen für Leiterplattenbearbeitung bearbeiten. Das Schneiden, Bohren und Fräsen erfordert keine speziellen Vorsichtsmaßnahmen über die üblichen für die Bearbeitung von technischen Kunststoffen hinaus. Bei der Lötverarbeitung ist auf eine angemessene Temperatur und Flussmittelwahl zu achten, um optimale Ergebnisse zu erzielen und das Basismaterial nicht thermisch zu überlasten. Die Reinigung nach dem Löten sollte mit geeigneten, nicht aggressiven Lösungsmitteln erfolgen, um die Integrität der Kupferbahn und des Substrats zu wahren.
Warum Hartpapier als Substrat?
Hartpapier, oft als FR-2 (Flame Retardant 2) bezeichnet, ist ein bewährtes und kostengünstiges Basismaterial für Leiterplatten. Es besteht aus Lagen von Papier, die mit Phenolharz imprägniert und unter Hitze und Druck verpresst werden. Die UP 918HP nutzt dieses Material aufgrund seiner ausgewogenen Eigenschaften: Es bietet eine gute elektrische Isolation, eine ausreichende mechanische Festigkeit für viele Anwendungen und ist kosteneffizient. Während Glasfaser-basierte Materialien (wie FR-4) für extrem anspruchsvolle Hochfrequenz- oder Hochtemperatur-Anwendungen oft bevorzugt werden, bietet Hartpapier für den breiten Einsatz im Labor- und Prototypenbereich eine ausgezeichnete Balance aus Leistung und Wirtschaftlichkeit.
Die Bedeutung der 35µ Kupferauflage
Die Dicke der Kupferauflage auf einer Leiterplatte, hier spezifiziert als 35µ, ist entscheidend für die Strombelastbarkeit und die Impedanzkontrolle von Leiterbahnen. 35µ Kupfer ist eine Standarddicke, die für die meisten alltäglichen elektronischen Schaltungen ausreichend ist. Sie ermöglicht das Ätzen von relativ feinen Leiterbahnen, die für moderne integrierte Schaltungen und empfindliche analoge Schaltungen notwendig sind, während sie gleichzeitig genug Strom für typische Bauteile und Verbindungen führen kann. Für Anwendungen mit sehr hohen Stromanforderungen werden oft dickere Kupferauflagen verwendet, aber für den flexiblen Einsatz im Labor ist 35µ ein bewährter Standard.
FAQ – Häufig gestellte Fragen zu UP 918HP – Laborkarte, Hartpapier, 160x100mm, CU 35µ
Ist die UP 918HP für Hochfrequenzanwendungen geeignet?
Die UP 918HP eignet sich für viele Standard-Hochfrequenzanwendungen im nicht-kritischen Bereich, wo die Anforderungen an die Impedanzkontrolle nicht extrem hoch sind. Für professionelle Hochfrequenzschaltungen mit präziser Impedanzkontrolle oder sehr hohen Frequenzen werden oft spezielle dielektrische Materialien wie PTFE (Teflon) oder specielle Glasfaser-Laminate empfohlen, die eine höhere Homogenität und konsistentere dielektrische Eigenschaften aufweisen.
Wie wird die UP 918HP am besten geätzt?
Die UP 918HP kann mit gängigen Ätzmitteln wie Eisen(III)-chlorid (FeCl3) oder Ammoniak-basierenden Lösungen geätzt werden. Eine sorgfältige Fotobeschichtung und Belichtung für die Leiterbahnstruktur ist entscheidend. Bei der Wahl des Ätzmittels und der Prozessparameter ist auf eine gleichmäßige Abtragung des Kupfers zu achten, um saubere und gut definierte Leiterbahnen zu erhalten.
Kann ich die UP 918HP auch für den Aufbau von Leistungselektronik verwenden?
Ja, für den Aufbau von Leistungselektronik-Prototypen ist die UP 918HP gut geeignet, solange die Strombelastung und die thermischen Anforderungen im Rahmen der Spezifikationen von 35µ Kupfer liegen. Für sehr hohe Ströme (> 3A auf einer typischen Leiterbahnbreite) oder bei hohen Verlustleistungen, die zu starken Erwärmungen führen, sind möglicherweise dickere Kupferauflagen oder zusätzliche Kühlmaßnahmen erforderlich.
Ist die UP 918HP flammhemmend?
Das Basismaterial Hartpapier, insbesondere wenn es als FR-2 spezifiziert ist, beinhaltet Flammschutzmittel. Dies erhöht die Sicherheit im Vergleich zu reinem Papier, sollte aber nicht mit der Brandbeständigkeit von Hochleistungs-FR-4-Laminaten verwechselt werden, die für sicherheitskritische Anwendungen vorgeschrieben sind.
Wie lagere ich die UP 918HP am besten?
Lagern Sie die UP 918HP Laborkarten an einem trockenen und kühlen Ort, fern von direkter Sonneneinstrahlung und Feuchtigkeit. Dies hilft, die Integrität des Materials zu bewahren und Verzug oder Beeinträchtigung der Kupferoberfläche zu vermeiden.
Ist das Material für die professionelle Serienfertigung geeignet?
Die UP 918HP ist primär für Prototyping, Laborarbeiten und Kleinserien konzipiert. Für die professionelle Großserienfertigung mit sehr hohen Anforderungen an Zuverlässigkeit, thermische Beständigkeit und Hochfrequenzeigenschaften werden oft FR-4-basierte Leiterplatten oder noch spezialisiertere Materialien eingesetzt.
