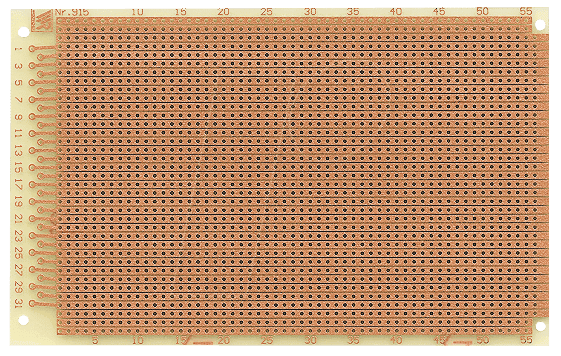

UP 915EP – Hochleistungs-Laborkarte für anspruchsvolle Elektronikprojekte
Die UP 915EP Laborkarte aus Epoxidharz mit 35µm Kupferauflage ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und langlebige Basis für ihre Prototypen und Kleinserien benötigen. Wenn Sie eine präzise Leiterbahnführung und eine hohe chemische Beständigkeit für anspruchsvolle Anwendungen in der Elektronikentwicklung suchen, bietet diese Karte eine überlegene Alternative zu minderwertigen Materialien.
Hervorragende Materialqualität für maximale Zuverlässigkeit
Die Grundlage der UP 915EP Laborkarte bildet ein hochwertiges Epoxidharz-Substrat. Epoxidharz ist bekannt für seine ausgezeichneten dielektrischen Eigenschaften, seine hohe mechanische Festigkeit und seine hervorragende Beständigkeit gegenüber thermischen Belastungen und aggressiven Chemikalien. Dies macht es zu einem bevorzugten Material in der Leiterplattenfertigung, insbesondere dort, wo Zuverlässigkeit und Langlebigkeit entscheidend sind. Im Vergleich zu günstigeren alternativen Materialien wie Phenolharz bietet Epoxidharz eine deutlich höhere Glasübergangstemperatur (Tg) und eine geringere Feuchtigkeitsaufnahme, was die Stabilität und Leistung Ihrer Schaltungen unter verschiedenen Umgebungsbedingungen gewährleistet.
Präzise Kupferauflage für optimale Leitfähigkeit
Die UP 915EP ist mit einer Kupferauflage von 35µm (Mikrometer) gefertigt. Diese Dicke ist ein gängiger Standard in der Leiterplattenindustrie und bietet eine optimale Balance zwischen Leitfähigkeit, Ätzbarkeit und Kosten. Eine dickere Kupferauflage kann zwar den Stromfluss verbessern, erhöht aber auch das Gewicht und die Materialkosten. 35µm Kupfer ist ausreichend für die meisten Anwendungen, von einfachen Schaltungen bis hin zu komplexeren Systemen mit moderaten Stromanforderungen. Die gleichmäßige Verteilung des Kupfers auf dem Epoxidharz-Substrat ermöglicht eine präzise Fertigung von Leiterbahnen mit engen Abständen und feinen Strukturen, was für die Miniaturisierung und Leistungssteigerung moderner elektronischer Geräte unerlässlich ist.
Optimale Abmessungen für vielseitige Einsatzmöglichkeiten
Mit einer Größe von 160x100mm bietet die UP 915EP Laborkarte eine großzügige Fläche für die Platzierung von Komponenten und die Gestaltung komplexer Schaltungen. Diese Abmessungen sind ideal für eine Vielzahl von Projekten, von der Entwicklung von Prototypen für den Hausgebrauch bis hin zu anspruchsvollen industriellen Anwendungen. Die rechteckige Form erlaubt eine effiziente Nutzung des Bauraums und erleichtert die Integration in Gehäuse und Systeme. Die präzisen Schnittkanten und die Ebenheit des Materials gewährleisten eine einfache Handhabung und Bearbeitung.
Vorteile der UP 915EP Laborkarte im Überblick
- Hohe thermische Stabilität: Das Epoxidharz-Substrat behält seine Form und seine elektrischen Eigenschaften auch bei erhöhten Temperaturen bei, was für leistungshungrige Anwendungen unerlässlich ist.
- Chemische Beständigkeit: Das Material ist resistent gegen viele gängige Lösungsmittel und Säuren, die bei der Lötmittelentfernung oder Reinigung zum Einsatz kommen können.
- Hervorragende Isolationseigenschaften: Das Epoxidharz bietet eine hohe Durchschlagsfestigkeit und geringe dielektrische Verluste, was zu einer stabilen Signalintegrität führt.
- Mechanische Robustheit: Die Karte ist widerstandsfähig gegen mechanische Beanspruchung, Biegung und Bruch, was die Lebensdauer Ihrer Prototypen erhöht.
- Einfache Bearbeitbarkeit: Das Material lässt sich gut bohren, fräsen und schneiden, was die Montage von Komponenten und die Anpassung an spezifische Anforderungen erleichtert.
- Zuverlässige Kupferauflage: Die 35µm Kupferstärke gewährleistet eine gute Leitfähigkeit für die meisten Elektronikprojekte.
- Standardisierte Abmessungen: Die 160x100mm Größe ist praktisch und vielseitig einsetzbar.
Produkteigenschaften der UP 915EP – Laborkarte, Epoxyd, 160x100mm, CU 35u
| Eigenschaft | Beschreibung |
|---|---|
| Substratmaterial | Hochwertiges Epoxidharz |
| Kupferauflage | 35µm (Mikrometer) |
| Abmessungen | 160mm x 100mm |
| Farbe des Substrats | Typischerweise grün oder braun (herstellerabhängig, für die Funktionalität aber irrelevant) |
| Oberflächengüte der Kupferfläche | Glatt und gut zur Ätzung vorbereitet, ermöglicht feine Leiterbahnen |
| Dielektrische Eigenschaften | Ausgezeichnete Isolation, geringe dielektrische Verluste, hohe Durchschlagsfestigkeit |
| Thermische Belastbarkeit | Hohe Glasübergangstemperatur (Tg) des Epoxidharzes für stabile Leistung bei erhöhten Temperaturen |
| Chemische Beständigkeit | Resistent gegen gängige Lötflussmittel, Reiniger und schwache Säuren/Basen |
| Bearbeitbarkeit | Gut zu bohren, fräsen, schneiden und zu löten |
FAQ – Häufig gestellte Fragen zu UP 915EP – Laborkarte, Epoxyd, 160x100mm, CU 35u
Kann ich die UP 915EP Laborkarte mit SMD-Komponenten bestücken?
Ja, die UP 915EP Laborkarte eignet sich hervorragend für die Bestückung mit Surface Mount Device (SMD)-Komponenten. Die gleichmäßige Kupferoberfläche und die präzisen Fertigungstoleranzen ermöglichen das sichere Löten von SMD-Bauteilen.
Ist die Kupferauflage von 35µm für Hochfrequenzanwendungen geeignet?
Für viele Hochfrequenzanwendungen ist eine Kupferauflage von 35µm ausreichend. Für sehr anspruchsvolle HF-Schaltungen mit extrem hohen Frequenzen oder hohen Stromdichten könnten dickere Kupferlagen erforderlich sein. Die Qualität des Epoxidharz-Substrats spielt jedoch auch eine entscheidende Rolle für die HF-Leistung.
Welche Lötverfahren sind mit dieser Laborkarte kompatibel?
Die UP 915EP Laborkarte ist mit allen gängigen Lötverfahren kompatibel, einschließlich Handlöten, Wellenlöten und Reflow-Löten. Das Epoxidharz-Substrat und die Kupferauflage sind für diese Prozesse ausgelegt.
Wie unterscheidet sich Epoxidharz von anderen Leiterplattenmaterialien?
Epoxidharz ist im Vergleich zu Materialien wie FR-4 (das oft ein Glasfasergewebe mit Epoxidharzbindung ist) ein reineres Harzsystem, das oft eine höhere Glasübergangstemperatur, bessere mechanische Eigenschaften und eine geringere Feuchtigkeitsaufnahme aufweist. Dies führt zu einer insgesamt höheren Zuverlässigkeit und Langlebigkeit, insbesondere unter extremen Bedingungen.
Kann ich die UP 915EP Laborkarte selbst bearbeiten?
Ja, die UP 915EP Laborkarte lässt sich mit Standardwerkzeugen für die Leiterplattenbearbeitung wie Bohrmaschinen, Fräsen und Schneidern gut bearbeiten. Es ist ratsam, beim Bohren oder Fräsen geeignete Schutzmaßnahmen zu treffen und auf eine staubfreie Umgebung zu achten.
Ist die UP 915EP Laborkarte für den Einsatz in industriellen Umgebungen geeignet?
Aufgrund ihrer robusten Materialeigenschaften wie thermische Stabilität, chemische Beständigkeit und mechanische Festigkeit ist die UP 915EP Laborkarte sehr gut für den Einsatz in industriellen Umgebungen geeignet, wo Zuverlässigkeit und Langlebigkeit von entscheidender Bedeutung sind.
Welche Beschichtungen können auf die Kupferoberfläche aufgebracht werden?
Die Kupferoberfläche der UP 915EP Laborkarte kann je nach Anwendungsanforderung mit verschiedenen Oberflächenbehandlungen versehen werden, wie z.B. Lötstopplack für Isolierung und Schutz, oder chemische Vernickelung/Vergoldung (ENIG) für verbesserte Lötbarkeit und Korrosionsbeständigkeit.
