Präzision und Zuverlässigkeit für anspruchsvolle Laboranwendungen: Die UP 914HP Laborkarte

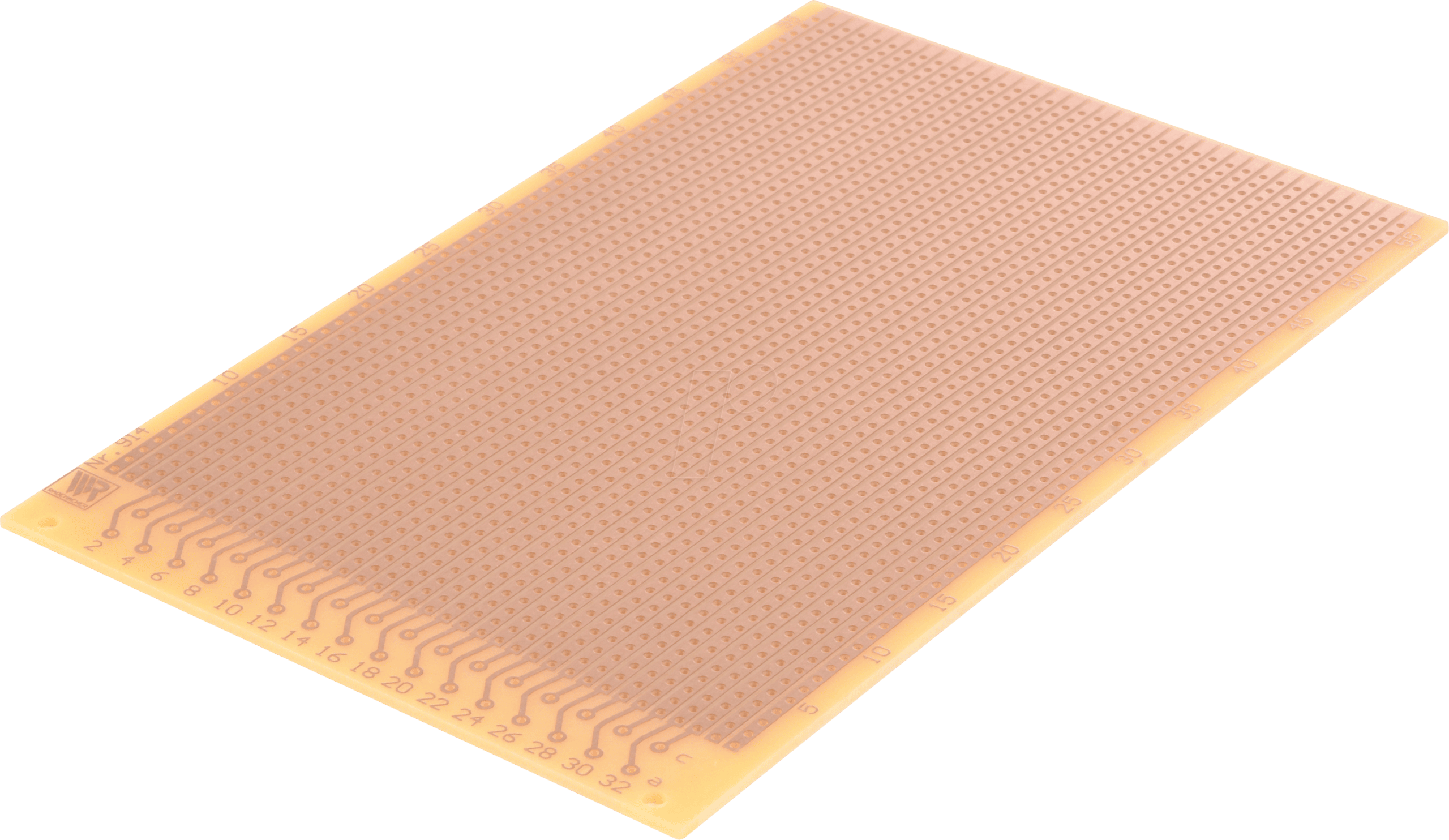

Die UP 914HP Laborkarte aus Hartpapier mit 160x100mm Abmessungen und 35µm Kupferauflage wurde entwickelt, um die spezifischen Anforderungen von Elektronikentwicklern, Labortechnikern und versierten Hobbyisten zu erfüllen, die auf höchste Präzision und Robustheit bei der Prototypenentwicklung und in Testumgebungen angewiesen sind. Sie löst das Problem der unzureichenden mechanischen Stabilität und Leitfähigkeit herkömmlicher Materialien, indem sie eine langlebige, gut bearbeitbare und elektrisch zuverlässige Basis für komplexe Schaltungsdesigns bietet.
Die überlegene Wahl: UP 914HP Laborkarte im Detail
Im Vergleich zu Standard-Lochrastersystemen oder weicheren Leiterplattenträgermaterialien bietet die UP 914HP Laborkarte eine unerreichte Kombination aus mechanischer Integrität und exzellenter elektrischer Performance. Das verwendete Hartpapier als Trägermaterial gewährleistet eine hohe Steifigkeit und Formbeständigkeit, selbst unter mechanischer Beanspruchung. Die präzise aufgebrachte Kupferschicht von 35µm ermöglicht eine zuverlässige Signalübertragung und gute Lötbarkeit, was für die Funktionalität und Langlebigkeit Ihrer Schaltungen entscheidend ist. Dies macht die UP 914HP zur idealen Wahl für professionelle Anwendungen, bei denen Fehler keine Option sind.
Material und Konstruktion für maximale Leistungsfähigkeit
Das Kernstück der UP 914HP Laborkarte bildet das Hartpapier. Dieses Material zeichnet sich durch seine hohe Dichte, geringe Feuchtigkeitsaufnahme und ausgezeichnete dielektrischen Eigenschaften aus. Es bietet eine robuste und dimensionsstabile Basis, die Verzug und Deformationen unter normalen Laborbedingungen effektiv verhindert. Die 35µm starke Kupferschicht ist chemisch auf das Trägermaterial aufgebracht, was eine homogene und gut haftende Metallisierung gewährleistet. Diese Dicke ist optimal auf die Anforderungen der meisten Prototypen und Testschaltungen abgestimmt, indem sie eine ausreichende Strombelastbarkeit und geringe Verluste ermöglicht, ohne die Bearbeitbarkeit unnötig zu erschweren.
Vorteile der UP 914HP Laborkarte
- Hohe mechanische Stabilität: Das Hartpapier-Substrat verhindert ein Durchbiegen oder Brechen, was für die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen unerlässlich ist.
- Optimale Kupferstärke: 35µm Kupfer bieten eine hervorragende Leitfähigkeit für die meisten Anwendungen und ermöglichen präzises Ätzen und Bearbeiten.
- Hervorragende Lötbarkeit: Die Kupferschicht ermöglicht saubere und sichere Lötverbindungen, was für fehlerfreie Schaltungen sorgt.
- Gute Bearbeitbarkeit: Das Material lässt sich gut schneiden, bohren und mit gängigen Verfahren weiterverarbeiten, was eine flexible Prototypenentwicklung ermöglicht.
- Zuverlässige elektrische Eigenschaften: Das Hartpapier als Isolator sorgt für gute dielektrische Eigenschaften, die für die Signalintegrität wichtig sind.
- Standardisierte Abmessungen: Das Format von 160x100mm passt gut in gängige Laborumgebungen und Gehäuse.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Produktname | UP 914HP Laborkarte |
| Trägermaterial | Hartpapier (Papier-Harz-Verbundwerkstoff) |
| Kupferauflage | 35µm (Mikrometer) |
| Abmessungen | 160mm x 100mm |
| Oberflächenbeschaffenheit (Kupfer) | Glatt, für gute Lötbarkeit und Ätzfähigkeit |
| Dicke (Gesamt) | Qualitativ hoch, bietet gute mechanische Integrität ohne zu stark aufzutragen. Spezifische Dicke abhängig von Harz- und Papierkomponenten. |
| Farbe des Trägermaterials | Typischerweise einheitliches, oft helles Braun oder Beige, charakteristisch für Hartpapier-Basismaterialien. |
| Dielektrische Eigenschaften | Hohe Durchschlagsfestigkeit und geringe Dielektrizitätskonstante, ideal für die Signalübertragung. |
Anwendungsgebiete der UP 914HP Laborkarte
Die UP 914HP Laborkarte ist aufgrund ihrer robusten Konstruktion und der präzisen Fertigung ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen im Bereich der Elektronikentwicklung und -erprobung. Sie eignet sich hervorragend für die Erstellung von Prototypen für komplexe digitale und analoge Schaltungen, die Entwicklung von Testaufbauten für integrierte Schaltungen (ICs) und Sensoren sowie für die Realisierung von individuellen Steuerungs- und Messsystemen. Ingenieure in der Forschung und Entwicklung schätzen die Möglichkeit, mit diesem Material anspruchsvolle Designs aufzubauen, die eine hohe Zuverlässigkeit und mechanische Belastbarkeit erfordern. Auch im Bereich der Ausbildung und des fortgeschrittenen Maker-Segments findet die UP 914HP Anwendung, wo Studierende und Enthusiasten mit den Grundlagen des PCB-Designs und der Schaltungstechnik experimentieren.
FAQ – Häufig gestellte Fragen zu UP 914HP – Laborkarte, Hartpapier, 160x100mm, CU 35u
Kann die UP 914HP Laborkarte für Hochfrequenzanwendungen verwendet werden?
Ja, die UP 914HP Laborkarte ist aufgrund ihrer guten dielektrischen Eigenschaften und der definierten Kupferstärke prinzipiell für Hochfrequenzanwendungen geeignet. Die genaue Eignung hängt jedoch von den spezifischen Anforderungen der Frequenz und des Schaltungsdesigns ab. Die konsistente Materialqualität und die glatte Kupferoberfläche sind vorteilhaft für die Signalintegrität bei höheren Frequenzen.
Wie unterscheidet sich Hartpapier von FR-4 Material für Leiterplatten?
Hartpapier ist in der Regel kostengünstiger und einfacher zu bearbeiten als FR-4. FR-4, ein Verbundwerkstoff aus Glasfasergewebe und Epoxidharz, bietet jedoch höhere mechanische Festigkeit, bessere thermische Beständigkeit und überlegene elektrische Eigenschaften, insbesondere bei höheren Frequenzen und Belastungen. Die UP 914HP Laborkarte positioniert sich als robustes Hartpapier-Produkt für Standard-Laboranwendungen, bei denen die besonderen Eigenschaften von FR-4 nicht zwingend erforderlich sind.
Ist die UP 914HP Laborkarte doppelseitig verfügbar?
Die angebotene UP 914HP Laborkarte ist eine einseitige Kupferkaschierung. Für doppelseitige Anwendungen müssten zwei Karten miteinander verbunden oder alternative Produkte in Betracht gezogen werden.
Welche Lötverfahren sind für die UP 914HP Laborkarte am besten geeignet?
Die UP 914HP Laborkarte ist für gängige Lötverfahren wie Handlöten mit Lötkolben, Wellenlöten oder Reflow-Löten geeignet. Die 35µm Kupferschicht und das Hartpapier-Substrat sind auf diese Prozesse abgestimmt. Es wird empfohlen, bleifreie oder bleihaltige Lote mit entsprechender Flussmittelaktivität zu verwenden.
Wie reinige ich die Kupferoberfläche der Laborkarte vor dem Löten?
Vor dem Löten sollte die Kupferoberfläche gründlich von Oxidation und Verunreinigungen befreit werden. Dies kann durch mechanisches Reinigen mit einem Glasfaserstift oder feinem Schleifpapier erfolgen, gefolgt von einer Entfettung mit Isopropylalkohol. Anschließend ist es ratsam, die Oberfläche mit einem geeigneten Flussmittel zu behandeln, um eine optimale Lötbarkeit zu gewährleisten.
Kann die UP 914HP Laborkarte geätzt werden, um Leiterbahnen zu erstellen?
Ja, die UP 914HP Laborkarte ist ideal zum Ätzen von Leiterbahnen geeignet. Die 35µm Kupferschicht ermöglicht präzise und gut definierte Leiterbahnen mit gängigen Ätzverfahren, wie sie in Laboren und für Prototypenentwicklung üblich sind.
Welche maximalen Stromstärken kann eine Leiterbahn auf dieser Karte führen?
Die maximalen Stromstärken, die eine Leiterbahn auf der UP 914HP Laborkarte führen kann, hängen von mehreren Faktoren ab, darunter die Breite und Dicke der Leiterbahn sowie die Umgebungstemperatur. Als Richtwert kann man für eine typische Leiterbahnbreite (z.B. 0.5mm) und 35µm Kupferdicke eine Strombelastbarkeit im Bereich von etwa 1-3 Ampere bei ausreichender Kühlung annehmen. Für höhere Stromstärken sind breitere Leiterbahnen oder spezielle Designanpassungen erforderlich.
