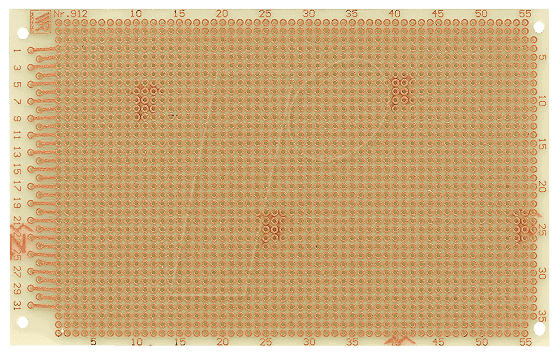

Maximale Präzision für anspruchsvolle Projekte: Die UP 912HP Laborkarte
Die UP 912HP Laborkarte, gefertigt aus robustem Hartpapier und mit einer Kupferbeschichtung von 35µm, ist die ideale Lösung für Elektronikentwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an die Zuverlässigkeit und Performance ihrer Prototypen und Kleinserien stellen. Dieses Produkt wurde entwickelt, um die Herausforderungen komplexer Schaltungsdesigns zu meistern und eine stabile Basis für innovative Projekte zu bieten, wo Standardmaterialien an ihre Grenzen stoßen.
Herausragende Eigenschaften der UP 912HP Laborkarte
Im Vergleich zu einfacheren Alternativen zeichnet sich die UP 912HP Laborkarte durch ihre besondere Materialqualität und Verarbeitung aus. Das verwendete Hartpapier bietet eine außergewöhnliche mechanische Stabilität und Formbeständigkeit, selbst unter wechselnden Umgebungsbedingungen. Die präzise geätzte Kupferbeschichtung mit einer Dicke von 35µm gewährleistet exzellente elektrische Leitfähigkeit und Lötbarkeit, was für die Zuverlässigkeit empfindlicher Schaltungen unerlässlich ist. Dies minimiert das Risiko von Kurzschlüssen und Signalverlusten, die bei minderwertigen Materialien auftreten können.
Technische Spezifikationen und Materialanalyse
Die UP 912HP Laborkarte repräsentiert ein Höchstmaß an Qualität für den anspruchsvollen Einsatz in Labor und Entwicklung.
| Eigenschaft | Detail |
|---|---|
| Basismaterial | Hartpapier (Phenolharz-imprägnierte Zellulose) |
| Kupferbeschichtung (Außenseite) | 35 Mikrometer (µm) |
| Abmessungen | 160 mm x 100 mm |
| Oberflächenbeschaffenheit (Kupfer) | Matt (typisch für geätzte Leiterplatten, optimiert für Lötbarkeit) |
| Dielektrische Eigenschaften | Hohe Isolationsfestigkeit und geringe dielektrische Verluste durch das Hartpapier |
| Temperaturbeständigkeit | Geeignet für typische Lötprozesse und Betriebstemperaturen im Laborbereich |
| Mechanische Festigkeit | Hohe Steifigkeit und Widerstandsfähigkeit gegen Verbiegen und Bruch |
| Anwendungsbereiche | Prototypenentwicklung, Kleinserienfertigung, Schulungsprojekte, Messtechnik |
Vorteile und Anwendungsbereiche im Detail
Die Wahl der UP 912HP Laborkarte bringt eine Reihe entscheidender Vorteile für Ihre Entwicklungsprojekte mit sich:
- Verbesserte Signalintegrität: Die gleichmäßige und feine Kupferstruktur mit 35µm Dicke minimiert parasitäre Kapazitäten und Induktivitäten, was für Hochfrequenzanwendungen und empfindliche Analogschaltungen kritisch ist. Dies führt zu klareren Signalen und präziseren Messergebnissen.
- Hohe Lötbarkeit und Zuverlässigkeit: Das Hartpapier als Substrat bietet eine ausgezeichnete Dimensionsstabilität während des Lötprozesses. Die Kupferoberfläche ist für eine optimale Benetzung durch Lot optimiert, was kalte Lötstellen und damit verbundene Ausfälle reduziert.
- Mechanische Robustheit: Mit 160x100mm bietet die Karte eine solide Fläche für die Unterbringung von Bauteilen und die Realisierung komplexer Schaltungen. Die hohe Steifigkeit des Hartpapiers verhindert Verformungen, die die Integrität der gefertigten Leiterbahnen beeinträchtigen könnten.
- Chemische Beständigkeit: Das Hartpapier ist resistent gegenüber vielen Lösungsmitteln und Chemikalien, die im Labor oder bei der Fertigung verwendet werden, was die Langlebigkeit der Karte erhöht.
- Vielseitigkeit in der Anwendung: Ob für die Entwicklung von Sensoren, Steuereinheiten, Audio-Schaltungen oder allgemeinen digitalen Logik-Projekten, die UP 912HP Laborkarte ist ein universell einsetzbares und verlässliches Medium.
- Standardisierte Abmessungen: Die Größe von 160x100mm ist ein gängiges Format, das gut in viele Gehäuse und Testaufbauten passt und die Integration erleichtert.
Qualität, auf die Sie bauen können
Die UP 912HP Laborkarte ist kein Massenprodukt, sondern ein sorgfältig gefertigtes Bauteil für Anwender, die Wert auf Präzision und Beständigkeit legen. Die 35µm Kupferbeschichtung ist ein wesentliches Merkmal, das die Karte von einfacheren Alternativen mit dünneren oder ungleichmäßigeren Schichten abhebt. Diese Dicke bietet einen idealen Kompromiss zwischen Leitfähigkeit, Ätzbarkeit und Kosten für anspruchsvolle Anwendungen. Das Hartpapier als Trägermaterial, auch bekannt als FR-2 oder Pertinax, ist seit langem ein bewährter Werkstoff in der Elektronikfertigung, der für seine gute elektrische Isolation und mechanische Festigkeit geschätzt wird. Es ist eine kostengünstigere, aber dennoch sehr leistungsfähige Alternative zu FR-4, insbesondere wenn extreme thermische Belastungen oder höchste Dielektrizitätskonstanten nicht gefordert sind.
Präzisionsfertigung für Ihre Projekte
Die Herstellung der UP 912HP Laborkarte beinhaltet präzise Ätzprozesse, um die feinen Kupferbahnen auf dem Hartpapier zu formen. Die 35µm Kupferdicke ermöglicht das Design von Leiterbahnen mit engen Abständen, was für die Miniaturisierung von Schaltungen und die Implementierung komplexer ICs von Vorteil ist. Diese Präzision stellt sicher, dass Ihre Entwürfe exakt umgesetzt werden und unerwünschte Effekte wie Übersprechen zwischen benachbarten Leiterbahnen minimiert werden.
FAQ – Häufig gestellte Fragen zu UP 912HP – Laborkarte, Hartpapier, 160x100mm, CU 35u
Was ist der Hauptvorteil der 35µm Kupferbeschichtung?
Die 35µm Kupferbeschichtung bietet eine optimale Balance zwischen elektrischer Leitfähigkeit und der Möglichkeit, feine Leiterbahnen zu ätzen. Dies ist entscheidend für die Signalintegrität, insbesondere bei höheren Frequenzen oder empfindlichen Analogschaltungen, und minimiert Signalverluste sowie parasitäre Effekte im Vergleich zu dünneren Kupferbeschichtungen.
Ist die UP 912HP Karte für Hochfrequenzanwendungen geeignet?
Ja, die UP 912HP Karte ist aufgrund ihrer präzisen Kupferbahnführung und der guten dielektrischen Eigenschaften des Hartpapier-Substrats für viele Hochfrequenzanwendungen im Labormaßstab gut geeignet. Die konsistente Kupferdicke und die Oberflächenqualität tragen zur Vorhersagbarkeit der Impedanz und zur Reduzierung von Verlusten bei.
Wie unterscheidet sich Hartpapier von FR-4?
Hartpapier (wie in der UP 912HP verwendet) ist eine kostengünstigere Alternative zu FR-4 (Glasfaser-Epoxidharz). Es bietet gute elektrische Isolation und mechanische Festigkeit, ist aber weniger temperatur- und feuchtigkeitsbeständig als FR-4. Für viele Prototypen- und Entwicklungsaufgaben ist Hartpapier jedoch eine ausgezeichnete und zuverlässige Wahl.
Kann ich komplexe SMD-Bauteile auf dieser Karte verwenden?
Absolut. Die präzise Ätzbarkeit der 35µm Kupferbeschichtung ermöglicht das Design von feinen Leiterbahnen und Pads, die auch für die Bestückung mit modernen SMD-Bauteilen geeignet sind. Die gute Lötbarkeit des Materials unterstützt eine zuverlässige Verbindung.
Welche Art von Lötverfahren sind für die UP 912HP Karte empfohlen?
Die Karte ist für gängige Lötverfahren wie Handlöten mit Kolben, Wellenlöten oder Reflow-Löten ausgelegt. Aufgrund des Hartpapier-Substrats sollte die Aufheizrate und die maximale Temperatur jedoch im Rahmen der empfohlenen Spezifikationen für Phenolharz-basierte Laminate gehalten werden, um Delamination oder Schäden zu vermeiden.
Wie reinige ich die UP 912HP Karte nach dem Löten?
Nach dem Löten empfiehlt sich die Reinigung mit Isopropylalkohol (IPA) oder einem speziellen Flussmittelentferner. Stellen Sie sicher, dass Sie ein weiches Tuch oder eine Bürste verwenden, um die Kupferbahnen nicht zu beschädigen. Achten Sie darauf, dass die Karte nach der Reinigung vollständig trocknet.
Wo kann ich die UP 912HP Laborkarte am besten einsetzen?
Diese Laborkarte ist ideal für den Einsatz in Forschungs- und Entwicklungslabors, im Ingenieurwesen, in Bildungseinrichtungen für Elektronikprojekte sowie für Hobbyisten, die qualitativ hochwertige und zuverlässige Prototypen erstellen möchten. Sie eignet sich für eine breite Palette von Projekten, von einfachen Schaltungen bis hin zu komplexen Steuerungs- und Messsystemen.
