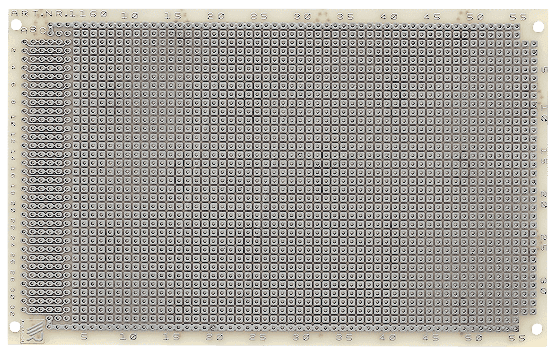

UP 1160EP2 – Die Premium-Punktrasterplatine für anspruchsvolle Elektronikprojekte
Sie suchen eine zuverlässige und qualitativ hochwertige Basis für Ihre elektronischen Schaltungen, bei der Langlebigkeit und präzise Verarbeitung im Vordergrund stehen? Die UP 1160EP2 Punktrasterplatine, gefertigt aus robustem Epoxydharz und mit beidseitiger Kupferkaschierung, ist die ideale Lösung für Hobby-Elektroniker, Prototypenentwickler und erfahrene Ingenieure, die auf kompromisslose Qualität Wert legen. Diese Platine bietet die perfekte Grundlage, um komplexe Projekte sicher und effizient zu realisieren.
Überlegene Leistung und Materialqualität
Im Gegensatz zu minderwertigen Alternativen zeichnet sich die UP 1160EP2 durch ihre herausragende Materialbeschaffenheit und präzise Fertigung aus. Das verwendete Epoxydharz-Substrat bietet exzellente dielektrische Eigenschaften und eine hohe thermische Stabilität, was entscheidend für die Zuverlässigkeit Ihrer Schaltungen ist, insbesondere bei Anwendungen mit höheren Leistungsanforderungen oder in anspruchsvollen Umgebungsbedingungen. Die doppelseitige Kupferkaschierung ermöglicht komplexere Verschaltungen und eine verbesserte Signalintegrität, was für Hochfrequenzanwendungen oder dicht gepackte Designs von unschätzbarem Wert ist. Die feinen, präzisen Lötinseln des Punktrasters erleichtern das Positionieren und Löten von Bauteilen und minimieren das Risiko von Kurzschlüssen.
Konstruktion und Design-Merkmale
Die UP 1160EP2 ist mehr als nur eine einfache Leiterplatte; sie ist das Fundament für Ihre Innovationen. Ihre zweischichtige Konstruktion mit durchkontaktierten Bohrlöchern (Vias) ermöglicht eine effiziente Verdrahtung auf beiden Seiten der Platine. Dies spart nicht nur Platz, sondern vereinfacht auch das Design komplexer Schaltungen, indem es die Notwendigkeit für aufwendige Drahtbrücken reduziert. Das standardisierte Punktraster ermöglicht eine flexible Platzierung einer Vielzahl von bedrahteten Bauteilen, während die großzügige Fläche von 160x100mm ausreichend Raum für fast jedes Projekt bietet. Die Lötinseln sind so dimensioniert, dass sie sowohl für feine SMD-Bauteile mit entsprechenden adapterlösungen als auch für klassische bedrahtete Komponenten geeignet sind.
Technische Spezifikationen und Vorteile
Die Auswahl der richtigen Punktrasterplatine kann den Unterschied zwischen einem erfolgreichen und einem frustrierenden Elektronikprojekt ausmachen. Die UP 1160EP2 bietet Ihnen eine Reihe von Vorteutigen:
- Hohe mechanische Stabilität: Das Epoxydharz-Laminat sorgt für eine robuste und widerstandsfähige Oberfläche, die auch bei mechanischer Beanspruchung standhält.
- Exzellente elektrische Isolation: Die dielektrischen Eigenschaften des Epoxydharzes minimieren parasitäre Kapazitäten und verbessern die Signalintegrität.
- Optimale Wärmeableitung: Die doppelseitige Kupferlage trägt effektiv zur Wärmeableitung bei, was die Lebensdauer der Bauteile verlängert und die Leistung stabilisiert.
- Präzises Lötverhalten: Die fein gestanzten Lötinseln ermöglichen ein sauberes und sicheres Löten ohne übermäßigen Materialverbrauch.
- Vielseitige Anwendbarkeit: Geeignet für ein breites Spektrum von Anwendungen, von einfachen Schaltungen bis hin zu komplexen Prototypen und Kleinserienfertigung.
- Einfache Handhabung: Die großzügigen Abmessungen und das gut definierte Raster erleichtern das Layout und die Bestückung.
- Beständigkeit gegen Umwelteinflüsse: Das Epoxydharz bietet eine gute Resistenz gegenüber Feuchtigkeit und chemischen Einflüssen, was die Langlebigkeit Ihrer Projekte erhöht.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Punktrasterplatine |
| Modellbezeichnung | UP 1160EP2 |
| Material des Substrats | Epoxydharz (FR-4 Standard) |
| Kupferkaschierung | 2-seitig |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Lochdurchmesser (typisch) | 0,8 mm (Standard für bedrahtete Bauteile) |
| Rastermaß | 2,54 mm (0,1 Zoll) |
| Oberflächenveredelung der Lötpads | Verzinnte Lötpads für verbesserte Lötbarkeit und Korrosionsschutz |
| Einsatzgebiet | Prototypenentwicklung, Hobby-Elektronik, Kleinserienfertigung, Bildungseinrichtungen |
| Dielektrische Festigkeit | Sehr hoch, charakteristisch für Epoxydharz-Laminate, gewährleistet sichere Trennung zwischen Leiterbahnen. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die UP 1160EP2 ist prädestiniert für eine Vielzahl von elektronischen Projekten. Ob Sie an der Entwicklung eines neuen Audioverstärkers arbeiten, ein komplexes Steuerungssystem für Ihr Smart-Home-Projekt realisieren oder ein experimentelles Schaltungsdesign testen möchten – diese Platine bietet die notwendige Stabilität und Flexibilität. Ihre doppelseitige Struktur unterstützt auch komplexere Schaltungen, die eine dichtere Bauteilplatzierung oder eine ausgeklügelte Leiterbahnführung erfordern. Sie eignet sich hervorragend für den Einsatz in Ausbildungsumgebungen, um Studierenden und Auszubildenden eine solide Plattform für praktische Elektronikübungen zu bieten.
Pflege und Handhabung für optimale Ergebnisse
Um die Langlebigkeit und Funktionalität Ihrer UP 1160EP2 Punktrasterplatine zu gewährleisten, empfehlen wir folgende Pflegehinweise. Bewahren Sie die Platine an einem trockenen Ort auf, um Feuchtigkeitsaufnahme zu vermeiden, welche die Isolationseigenschaften beeinträchtigen könnte. Vermeiden Sie direkten Kontakt mit scharfen Gegenständen, um die Kupferbahnen nicht zu beschädigen. Beim Löten sollten Sie auf eine angemessene Temperatur und Lötzeit achten, um das Epoxydharz-Substrat nicht thermisch zu überlasten. Die verzinnte Oberfläche der Lötpads erleichtert das Anlöten, erfordert jedoch die Verwendung von geeigneten Flussmitteln für saubere und haltbare Lötstellen.
Häufig gestellte Fragen zu UP 1160EP2 – Punktrasterplatine, Epoxyd, 2-Seitig 160x100mm
Ist die Platine für SMD-Bauteile geeignet?
Ja, die UP 1160EP2 ist prinzipiell für die Aufnahme von bedrahteten Bauteilen optimiert. Mit entsprechendenadapterlösungen oder durch geschickte Verdrahtung können jedoch auch SMD-Bauteile auf den Lötinseln montiert werden. Die Standardlochlöcher sind zwar primär für bedrahtete Bauteile ausgelegt, die größeren Lötpads bieten jedoch ausreichend Fläche für fortgeschrittene Anwendungen.
Welche Art von Lötmittel wird empfohlen?
Für optimale Lötbarkeit und dauerhafte Verbindungen empfehlen wir die Verwendung von bleihaltigem oder bleifreiem Elektronik-Lötzinn in Kombination mit einem geeigneten Flussmittel. Die verzinnte Oberfläche der Lötpads ist bereits für eine gute Benetzung vorbereitet.
Wie robust ist das Epoxydharz-Substrat?
Das Epoxydharz-Substrat, oft als FR-4 bezeichnet, ist bekannt für seine Robustheit und gute mechanische Festigkeit. Es widersteht üblichen mechanischen Belastungen im Rahmen des normalen Gebrauchs bei der Prototypenentwicklung und im Hobbybereich.
Wie unterscheidet sich diese Platine von einseitigen Platinen?
Die doppelseitige Kupferkaschierung der UP 1160EP2 ermöglicht die Durchführung von Leiterbahnen auf beiden Seiten der Platine. Dies erlaubt eine deutlich komplexere Verschaltung und eine höhere Bauteildichte im Vergleich zu einseitigen Platinen, die nur auf einer Seite bestückt und verdrahtet werden können.
Kann die Platine geätzt oder zugeschnitten werden?
Ja, die Platine kann mit geeigneten Werkzeugen wie einer Dremel oder einem feinen Sägeblatt zugeschnitten werden, um sie an spezifische Gehäusegrößen anzupassen. Das Ätzen von Leiterbahnen ist auf dieser Art von Platine mit zusätzlichem Aufwand verbunden, da das vorhandene Kupfer abgetragen werden müsste. Für komplexe individuelle Leiterbahnführungen sind universelle Platinen wie diese jedoch oft die Grundlage, auf der dann gezielt gelötet wird.
Welche Art von Bohrungen sind vorhanden?
Die UP 1160EP2 verfügt über ein regelmäßiges Raster von durchkontaktierten Bohrlöchern. Der Standarddurchmesser der Löcher (typischerweise 0,8 mm) ist für die Aufnahme von bedrahteten Elektronikkomponenten ausgelegt. Die Durchkontaktierung sorgt für eine elektrische Verbindung zwischen der Ober- und Unterseite der Platine.
Ist die Platine für den Einsatz bei hohen Temperaturen geeignet?
Das Epoxydharz-Substrat bietet eine gute thermische Beständigkeit für typische Elektronikanwendungen. Bei extremen Temperaturen, die weit über die üblichen Betriebsbereiche hinausgehen, oder bei sehr hoher lokaler Erhitzung durch leistungsstarke Bauteile, können die Materialeigenschaften des Substrats beeinträchtigt werden. Eine sorgfältige Auslegung der Schaltung und gegebenenfalls zusätzliche Kühlmaßnahmen sind dann ratsam.
