Entdecken Sie die Welt der Uni- und Bipolartransistoren (FETs) – Präzision für Ihre Elektronikprojekte
Ob für anspruchsvolle Entwicklungsingenieure, versierte Bastler oder industrielle Anwendungen – die Kategorie Uni- und Bipolartransistoren (FETs) bietet eine umfassende Auswahl an Halbleiterkomponenten, die das Herzstück moderner Elektronik bilden. Von einfachen Schaltungen bis hin zu komplexen Leistungselektroniksystemen – die richtige Transistorwahl ist entscheidend für Leistung, Effizienz und Zuverlässigkeit. Bei Lan.de finden Sie eine sorgfältig kuratierte Palette, die sowohl bewährte Technologien als auch fortschrittliche Lösungen für ein breites Spektrum an Einsatzgebieten umfasst, von Audioverstärkern über Schaltnetzteile bis hin zu Regelungstechnik.
Worauf achten beim Kauf von Uni- und Bipolartransistoren (FETs)? Ihre Kaufberatung
Die Auswahl des passenden Transistors erfordert ein tiefes Verständnis der Anwendungsanforderungen und der technischen Spezifikationen. Beim Kauf von Uni- und Bipolartransistoren (FETs) sollten Sie folgende Schlüsselfaktoren berücksichtigen, um eine optimale Leistung und Langlebigkeit Ihrer Schaltung zu gewährleisten:
- Transistortyp: Entscheiden Sie zwischen Bipolartransistoren (BJT) und Feldeffekttransistoren (FET). BJTs sind stromgesteuert und bieten oft hohe Verstärkungsfaktoren, während FETs spannungsgesteuert sind und sich durch ihre hohe Eingangsimpedanz und geringe Schaltverluste auszeichnen. Innerhalb der FETs gibt es weitere Unterscheidungen wie JFETs und MOSFETs (n-Kanal und p-Kanal), die für unterschiedliche Schaltungen optimiert sind.
- Nennspannung und -strom: Die maximale Spannung (VDSS für FETs, VCEO für BJTs) und der maximale Dauerstrom (ID für FETs, IC für BJTs) müssen deutlich über den im Betrieb zu erwartenden Werten liegen, um Überlastung und Zerstörung zu vermeiden. Berücksichtigen Sie auch Spitzenströme und Pulsbelastbarkeit.
- Schaltgeschwindigkeit: Für Hochfrequenzanwendungen oder Schaltnetzteile sind Transistoren mit geringen Schaltzeiten (An- und Abschaltzeiten) unerlässlich. Parameter wie die Anstiegszeit (tr), Abfallzeit (tf), Verzögerungszeit (td) und Speichertzeit (ts) sind hier relevant.
- Leistungsverlust und thermisches Management: Der eingeschaltete Widerstand (RDS(on) für FETs) oder die Sättigungsspannung (VCE(sat) für BJTs) bestimmen die Verlustleistung. Achten Sie auf geeignete Kühlkörper, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten (maximale Sperrschichttemperatur TJ(max)).
- Gehäuse und Montageart: Die Wahl des Gehäuses (z.B. TO-92, TO-220, SOT-23, D²PAK) hängt von der Leistungsaufnahme, den Montageanforderungen (Through-Hole, Surface Mount Device – SMD) und der Notwendigkeit einer Kühlung ab.
- Anwendungsspezifische Parameter: Je nach Einsatzzweck können weitere Parameter wichtig sein, z.B. die Gate-Schwellenspannung (VGS(th)) bei MOSFETs für die Aussteuerung, der Stromverstärkungsfaktor (hFE) bei BJTs, die parasitären Kapazitäten oder die Avalanche-Energie (EAS) für robustes Schalten.
- Hersteller und Qualität: Renommierte Hersteller wie Infineon, STMicroelectronics, Nexperia, Vishay oder ON Semiconductor bieten durchweg hohe Qualität und Zuverlässigkeit. Achten Sie auf entsprechende Zertifizierungen, falls für Ihre Anwendung relevant.
- Umweltaspekte und Normen: Beachten Sie RoHS-Konformität (Restriction of Hazardous Substances) für umweltfreundliche Produktion und den Verzicht auf schädliche Stoffe.
Arten von Uni- und Bipolartransistoren (FETs) – Ein detaillierter Vergleich
Die Welt der Transistoren ist vielfältig. Die Hauptunterscheidung liegt zwischen Bipolartransistoren (BJT) und Feldeffekttransistoren (FET). Beide haben ihre spezifischen Stärken und Anwendungsgebiete.
Bipolartransistoren (BJT)
Bipolartransistoren werden durch den Strom an ihrer Basis gesteuert. Sie werden in npn- und pnp-Typen unterteilt, abhängig von der Anordnung der Halbleiterschichten. Ihre hohe Stromverstärkung (hFE) macht sie ideal für Verstärkerschaltungen. Sie sind jedoch stromgesteuert, was eine ständige Stromzufuhr an die Basis erfordert und sie anfälliger für parasitäre Oszillationen macht.
Feldeffekttransistoren (FET)
Feldeffekttransistoren sind spannungsgesteuert. Dies bedeutet, dass ein elektrisches Feld die Leitfähigkeit des Kanals zwischen Source und Drain beeinflusst. Diese Spannungssteuerung führt zu einer sehr hohen Eingangsimpedanz, was sie effizienter und weniger anfällig für Lastschwankungen macht. Die wichtigsten Unterkategorien von FETs sind:
JFETs (Junction Field-Effect Transistors)
JFETs nutzen eine PN-Übergang, um den Kanal zu verengen oder zu erweitern. Sie sind für ihre sehr geringen Leckströme und gute Linearität bekannt und werden oft in rauscharmen Verstärkern und als Impedanzwandler eingesetzt.
MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors)
MOSFETs sind die am weitesten verbreitete Art von FETs. Sie verfügen über eine isolierte Gate-Elektrode, die durch eine Oxidschicht vom Kanal getrennt ist. Dies ermöglicht eine noch höhere Eingangsimpedanz als bei JFETs. MOSFETs sind in zwei Hauptvarianten erhältlich:
- Anreicherungsmodus (Enhancement Mode): Der Kanal wird erst gebildet, wenn eine bestimmte Gate-Source-Spannung (Schwellenspannung VGS(th)) überschritten wird. Sie sind normalerweise ausgeschaltet.
- Verarmungsmodus (Depletion Mode): Der Kanal existiert auch ohne Gate-Spannung und wird durch Anlegen einer negativen (für n-Kanal) oder positiven (für p-Kanal) Gate-Spannung verringert. Sie sind normalerweise eingeschaltet.
MOSFETs werden weiter nach ihrer Kanalart unterschieden: n-Kanal und p-Kanal. n-Kanal-MOSFETs sind aufgrund der höheren Beweglichkeit von Elektronen in der Regel schneller und effizienter als p-Kanal-MOSFETs. Sie sind die erste Wahl für viele Schaltanwendungen und digitale Logik.
Leistungstransistoren und Spezialanwendungen
Für Anwendungen, die hohe Ströme und Spannungen erfordern, sind spezielle Leistungstransistoren unerlässlich. Hierzu zählen:
- Leistungs-MOSFETs: Mit geringem RDS(on) für hohe Effizienz, oft in Gehäusen mit guter Wärmeableitung.
- IGBTs (Insulated Gate Bipolar Transistors): Kombinieren die Vorteile von MOSFETs (spannungsgesteuert) und BJTs (hohe Strombelastbarkeit und geringe Sättigungsspannung). Ideal für Hochleistungs-Schaltnetzteile, Frequenzumrichter und Industrieanwendungen.
- Super-Junction MOSFETs: Bieten deutlich verbesserte Leistungsparameter, insbesondere bei hohen Spannungen, und ermöglichen kompaktere und effizientere Designs in Schaltnetzteilen.
| Merkmal | Bipolartransistor (BJT) | JFET | MOSFET (Anreicherungsmodus) | IGBT |
|---|---|---|---|---|
| Steuerung | Stromgesteuert (Basisstrom) | Spannungsgesteuert (Gate-Source-Spannung) | Spannungsgesteuert (Gate-Source-Spannung) | Spannungsgesteuert (Gate-Source-Spannung) |
| Eingangsimpedanz | Relativ niedrig | Sehr hoch | Extrem hoch | Hoch |
| Schaltgeschwindigkeit | Mittel bis schnell | Schnell | Sehr schnell | Schnell bis mittel |
| Verlustleistung (eingeschaltet) | VCE(sat) (Sättigungsspannung) | Minimaler Drainstrom bei VGS = 0 | RDS(on) (Drain-Source-Widerstand im eingeschalteten Zustand) | VCE(sat) (Sättigungsspannung) |
| Anwendungen | Verstärker, Schalter | Rauscharm-Verstärker, Impedanzwandler | Schaltnetzteile, digitale Logik, Hochfrequenzschaltungen, Motorsteuerungen | Schwerlast-Schaltnetzteile, Frequenzumrichter, Schweißgeräte, Induktionsheizungen |
| Robustheit gegen Überspannung | Mittel | Gut | Gut (mit geeigneten Schutzschaltungen) | Sehr gut |
| Kanal | Emitterschicht | Halbleiterkanal (n- oder p-Typ) | Induzierter oder vorhandener Kanal (n- oder p-Kanal) | Bipolarer Stromfluss im Kollektor-Emitter-Pfad, gesteuert durch MOSFET-Gate |
FAQ – Häufig gestellte Fragen zu Uni- und Bipolartransistoren (FETs)
Was ist der Hauptunterschied zwischen einem Bipolartransistor (BJT) und einem Feldeffekttransistor (FET)?
Der Hauptunterschied liegt in der Art der Steuerung. Bipolartransistoren (BJTs) werden durch den Strom an ihrer Basis gesteuert, während Feldeffekttransistoren (FETs) durch die Spannung am Gate gesteuert werden. FETs haben dadurch eine sehr hohe Eingangsimpedanz, was sie oft effizienter in vielen Anwendungen macht.
Welchen Transistortyp soll ich für eine schnelle Schaltanwendung wählen?
Für schnelle Schaltanwendungen sind MOSFETs in der Regel die beste Wahl. Sie zeichnen sich durch sehr geringe Schaltzeiten (An- und Abschaltzeiten) aus. Die genaue Wahl hängt von den benötigten Spannungs- und Strombelastbarkeiten ab.
Was bedeutet RDS(on) und warum ist er wichtig?
RDS(on) steht für den Drain-Source-Widerstand im eingeschalteten Zustand eines MOSFETs. Ein niedriger RDS(on)-Wert ist entscheidend für die Effizienz, da er die Leistungsverluste durch Wärme reduziert. Je geringer RDS(on), desto weniger Energie wird beim Schalten in Wärme umgewandelt.
Sind alle Transistoren RoHS-konform?
RoHS (Restriction of Hazardous Substances) ist eine EU-Richtlinie, die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten einschränkt. Viele moderne Transistoren sind RoHS-konform, was bedeutet, dass sie umweltfreundlichere Materialien verwenden. Es ist ratsam, dies für Ihre spezifische Anwendung zu überprüfen.
Welchen Transistor wähle ich für eine Hochstromanwendung wie in einem Schaltnetzteil?
Für Hochstromanwendungen in Schaltnetzteilen sind Leistungs-MOSFETs oder IGBTs (Insulated Gate Bipolar Transistors) oft die bevorzugte Wahl. Leistungs-MOSFETs bieten gute Effizienz und schnelle Schaltzeiten, während IGBTs eine hohe Strombelastbarkeit und gute Sättigungsspannung kombinieren.
Was ist die Gate-Schwellenspannung (VGS(th)) bei einem MOSFET?
Die Gate-Schwellenspannung (VGS(th)) ist die minimale Gate-Source-Spannung, die angelegt werden muss, damit ein MOSFET anfängt zu leiten (d.h. einen leitenden Kanal ausbildet). Für MOSFETs im Anreicherungsmodus bedeutet dies, dass sie normalerweise ausgeschaltet sind, bis diese Spannung erreicht ist.
Wie beeinflusst die Wahl des Transistor-Gehäuses die Leistung?

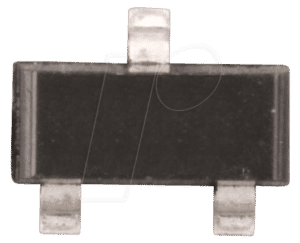

Das Gehäuse eines Transistors spielt eine entscheidende Rolle für die Wärmeableitung und die Montage. Größere Gehäuse wie TO-220 oder D²PAK bieten in der Regel eine bessere Wärmeableitung und sind für höhere Leistungen ausgelegt, während kleinere Gehäuse wie SOT-23 für SMD-Montage und geringere Leistungen geeignet sind.
