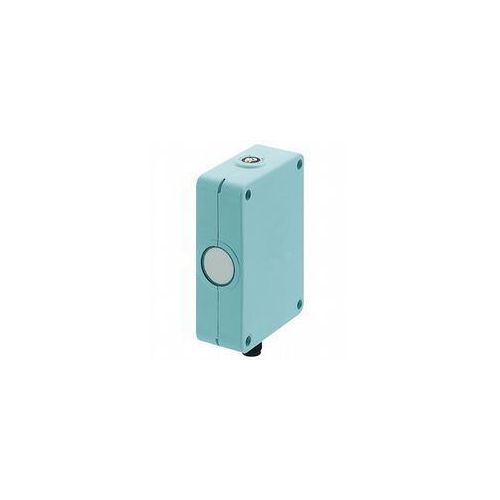

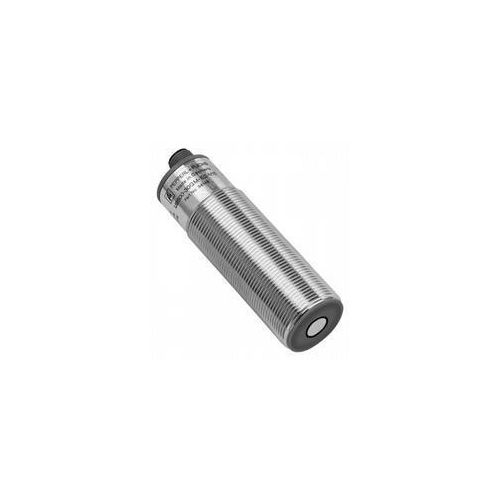

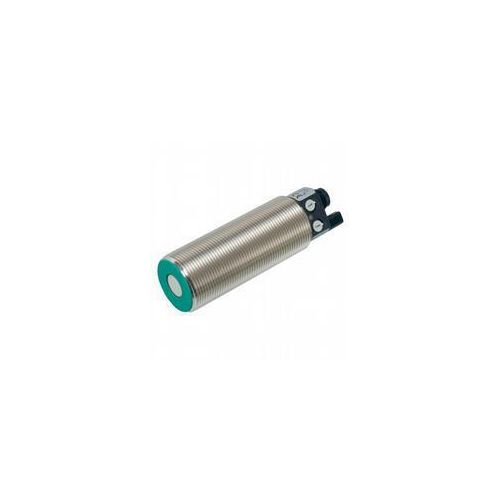

Ultraschallsensoren: Präzise Abstandsmessung für innovative Anwendungen
In unserem Sortiment finden Sie eine breite Palette an Ultraschallsensoren, die für unterschiedlichste Anforderungen und Branchen konzipiert wurden. Ob für die präzise Abstandsmessung in der Automatisierungstechnik, die Füllstandserkennung in Behältern, die Objekterkennung in Robotikprojekten oder die Verkehrsdatenerfassung – unsere Auswahl deckt ein breites Spektrum ab. Wir haben diese Kategorie gezielt für Ingenieure, Entwickler, Automatisierungsexperten und Hobbyisten zusammengestellt, die auf verlässliche und genaue Messdaten angewiesen sind.
Worauf Sie beim Kauf von Ultraschallsensoren achten sollten
Die Auswahl des richtigen Ultraschallsensors hängt maßgeblich von Ihrer spezifischen Anwendung ab. Berücksichtigen Sie folgende Kriterien, um eine fundierte Entscheidung zu treffen:
- Messbereich: Definieren Sie den minimalen und maximalen Abstand, den der Sensor erfassen muss. Ultraschallsensoren sind für verschiedene Reichweiten erhältlich, von wenigen Zentimetern bis zu mehreren Metern.
- Genauigkeit und Auflösung: Die erforderliche Präzision der Messung ist entscheidend. Für anspruchsvolle Anwendungen sind Sensoren mit hoher Auflösung und geringer Messunsicherheit zu bevorzugen.
- Umgebungsbedingungen: Prüfen Sie, unter welchen Bedingungen der Sensor eingesetzt wird. Faktoren wie Temperatur, Luftfeuchtigkeit, Staub, Vibrationen oder die Anwesenheit von Chemikalien können die Leistung beeinträchtigen. Achten Sie auf entsprechende Schutzklassen (z.B. IP-Schutzarten) und Materialien.
- Ausgangssignal: Ultraschallsensoren bieten verschiedene Ausgangssignale, darunter analog (z.B. 0-10V, 4-20mA), digital (Schaltausgänge wie NPN oder PNP) oder serielle Schnittstellen (z.B. I²C, UART). Wählen Sie das Signal, das mit Ihrer Steuerungslogik kompatibel ist.
- Betriebsspannung: Stellen Sie sicher, dass die Versorgungsspannung des Sensors mit Ihrer vorhandenen Infrastruktur übereinstimmt. Gängig sind 12V oder 24V DC.
- Schallkopf-Design und Abstrahlwinkel: Je nach Anwendung kann ein fokussierter Schallstrahl für präzise Punktmessungen oder ein breiterer Erfassungsbereich vorteilhaft sein.
- Zusatzfunktionen: Manche Sensoren bieten Features wie Teach-Funktionen zur einfachen Einstellung von Schaltschwellen, Synchronisationseingänge zur Vermeidung von Interferenzen bei mehreren Sensoren oder integrierte Temperaturkompensation für erhöhte Genauigkeit.
- Normen und Zertifizierungen: Für bestimmte Industrien, wie die Lebensmittelverarbeitung oder explosionsgefährdete Bereiche, sind spezielle Normen und Zertifizierungen (z.B. ATEX, FDA-konforme Materialien) erforderlich.
Technologische Grundlagen und Funktionsweise
Ultraschallsensoren arbeiten nach dem Prinzip der Laufzeitmessung. Ein piezoelektrischer Wandler sendet kurze Ultraschallimpulse aus, die von einem Objekt reflektiert und vom Sensor wieder empfangen werden. Die Zeit zwischen dem Senden und dem Empfangen des Echos (Echozeit) ist direkt proportional zum Abstand des Objekts. Durch die Kenntnis der Schallgeschwindigkeit in der Luft, welche von Faktoren wie Temperatur und Luftfeuchtigkeit beeinflusst wird, kann der Sensor den exakten Abstand berechnen. Hochwertige Sensoren verfügen oft über eine integrierte Temperaturkompensation, um die Genauigkeit unter wechselnden Umgebungsbedingungen zu gewährleisten. Die Frequenz des Ultraschalls liegt typischerweise im Bereich von 20 kHz bis 1 MHz, wobei höhere Frequenzen eine feinere Auflösung und einen gerichteteren Schallstrahl ermöglichen, während niedrigere Frequenzen eine größere Reichweite erzielen können.
Anwendungsbereiche von Ultraschallsensoren
Die Vielseitigkeit von Ultraschallsensoren eröffnet eine Fülle von Einsatzmöglichkeiten in nahezu jeder Branche:
- Automatisierung und Robotik: Objekterkennung, Kollisionsvermeidung für mobile Roboter, Positionierung von Werkstücken, Endlagenabfrage von Aktuatoren.
- Füllstandsmessung: Kontinuierliche oder grenzwertige Füllstandserfassung in Tanks und Behältern für Flüssigkeiten, Granulate oder Schüttgüter. Unabhängig von Materialeigenschaften wie Leitfähigkeit oder Transparenz.
- Verkehrstechnik: Parkplatzmanagement, Objekterkennung zur Verkehrsflussanalyse, Abstandsmessung für Fahrerassistenzsysteme.
- Maschinenbau: Überwachung von Abständen, Distanzmessung bei Positionieraufgaben, Erkennung von Materialtransport.
- Medizintechnik: Ultraschallbildgebung (hierfür sind spezielle medizinische Wandler erforderlich, die nicht in diesem Sortiment zu finden sind), aber auch in Geräten zur Abstandsmessung oder Positionierung.
- Sicherheitstechnik: Annäherungssensoren, Objekterkennung für Alarmsysteme.
- Landwirtschaft: Füllstandsmessung in Silos, Abstandsmessung für autonome Landmaschinen.
Vergleich von Ultraschallsensor-Typen
Die Wahl des passenden Sensors hängt stark von der spezifischen Anwendung und den Umgebungsbedingungen ab. Hier sind einige gängige Klassifizierungen:
| Kriterium | Kompakte Sensoren | Langreichweitensensoren | Schaltschwellensensoren | Datenerfassungssensoren (analog/seriell) | Robuste Industriesensoren |
|---|---|---|---|---|---|
| Messbereich | Kurz (ca. 3 cm bis 1 m) | Mittel bis lang (ca. 20 cm bis 8 m) | Variabel, oft auf spezifische Schwellenwerte optimiert | Variabel, oft breites Spektrum für detaillierte Messungen | Variabel, robust ausgelegt für extreme Bedingungen |
| Ausgangssignal | Oft digitale Schaltausgänge (NPN/PNP) | Digitale Schaltausgänge oder analoge Signale | Primär digitale Schaltausgänge (oft mit einstellbaren Hysterese) | Analoge Signale (0-10V, 4-20mA) oder digitale Schnittstellen (UART, I²C) | Robust ausgelegte analoge oder digitale Ausgänge, oft mit M12-Anschlüssen |
| Anwendungsbeispiele | Objekterkennung, Nahbereichsanwendungen, Füllstandsgrenzen | Parkplatzdetektion, Füllstandsmessung großer Behälter, Abstandskontrolle | Positionierung, Endlagenabfrage, einfache Überwachung von Distanzen | Kontinuierliche Füllstandsmessung, präzise Distanzmessung für Steuerung, Datenerfassung | Produktionslinien, raue Umgebungen, Chemieindustrie, Lebensmittelindustrie |
| Besonderheiten | Kompakte Bauform, kostengünstig | Hohe Reichweite, oft für Außenanwendungen | Einfache Konfiguration, klare Ja/Nein-Signale | Hohe Genauigkeit und Auflösung, detaillierte Daten | Hohe mechanische und chemische Beständigkeit, Schutzklassen (IP67/IP68), Temperaturbeständigkeit |
| Typische Hersteller/Marken | Sick, Pepperl+Fuchs, Baumer, Contrinex | Sick, Pepperl+Fuchs, Balluff, IFM Electronic | Keyence, Omron, Leuze electronic | Sick, Endress+Hauser (für Industrie-Füllstand), Hach (für Wasser) | Sick, Pepperl+Fuchs, Balluff, IFM Electronic, Turck |
| Materialien (Gehäuse/Schallkopf) | Kunststoff (ABS, PBT), Messing vernickelt | Kunststoff, Aluminium | Kunststoff, Edelstahl | Kunststoff, Edelstahl (oft lebensmittelkonform) | Edelstahl (z.B. 316L), hochbeständige Kunststoffe (PEEK) |
Wichtige technische Spezifikationen und Normen
Bei der Auswahl von Ultraschallsensoren für professionelle Anwendungen sind die Einhaltung relevanter Normen und das Verständnis technischer Spezifikationen unerlässlich. So gewährleistet die IEC 60529 die Klassifizierung des Schutzgrades von Gehäusen gegen Fremdkörper und Wasser (IP-Schutzarten), wobei IP67 und IP68 für eine hohe Staubdichtigkeit und Wasserdichtigkeit bei kurzzeitigem Untertauchen stehen. Für den Einsatz in explosionsgefährdeten Bereichen sind Sensoren gemäß der ATEX-Richtlinie (Atmosphères Explosibles) erforderlich, die sicherstellt, dass die Geräte keine Zündquellen darstellen. Die EMV-Richtlinie (Elektromagnetische Verträglichkeit) ist ebenfalls von Bedeutung, um Störungen durch andere elektrische Geräte zu vermeiden und die eigenen Emissionen zu begrenzen. Bei Sensoren für die Lebensmittel- und Pharmaindustrie ist die Konformität mit FDA-Richtlinien oder HACCP-Konzepten wichtig, was sich in der Verwendung von Materialien wie Edelstahl 316L oder FDA-konformen Kunststoffen widerspiegelt. Die Genauigkeit wird oft als Prozent des Messbereichs oder als absolute Abweichung (z.B. ±1 mm) angegeben. Die Auflösung beschreibt die kleinste Entfernungsänderung, die der Sensor detektieren kann. Die Signalform des Ausgangs (z.B. analoge Spannungs- oder Stromsignale wie 0-10V oder 4-20mA, digitale Schaltsignale wie NPN oder PNP) muss exakt zur angeschlossenen Steuerungselektronik passen.
Häufig gestellte Fragen zu Ultraschallsensoren
Was ist die maximale Reichweite eines Ultraschallsensors?
Die maximale Reichweite variiert stark je nach Modell und Hersteller und liegt typischerweise zwischen einigen Dezimetern und bis zu 8 Metern. Für spezifische Anwendungen, die größere Distanzen erfordern, sind spezialisierte Langreichweitensensoren erhältlich.
Wie beeinflusst die Temperatur die Messung von Ultraschallsensoren?
Die Schallgeschwindigkeit ist temperaturabhängig. Bei steigender Temperatur nimmt die Schallgeschwindigkeit zu und umgekehrt. Hochwertige Ultraschallsensoren verfügen über eine integrierte Temperaturkompensation, um diese Effekte auszugleichen und eine konstante Genauigkeit zu gewährleisten.
Können Ultraschallsensoren transparente oder schallabsorbierende Materialien erkennen?
Die Erkennung von transparenten oder stark schallabsorbierenden Materialien kann eine Herausforderung darstellen, da die Ultraschallwellen weniger stark reflektiert werden. Je nach Oberflächenbeschaffenheit und Dichte des Materials können solche Objekte jedoch detektiert werden. Für problematische Materialien sind eventuell spezielle Sensortypen oder alternative Technologien besser geeignet.
Welche Unterschiede gibt es zwischen NPN- und PNP-Ausgängen?
NPN-Ausgänge schalten gegen Masse (Minuspol), während PNP-Ausgänge gegen die Versorgungsspannung (Pluspol) schalten. Dies ist wichtig bei der Verdrahtung mit SPSen (Speicherprogrammierbare Steuerungen) oder anderen digitalen Eingängen, die spezifische Logiken erwarten.
Wie vermeide ich Interferenzen, wenn mehrere Ultraschallsensoren nahe beieinander eingesetzt werden?
Um Interferenzen zu vermeiden, können Sie Sensoren mit Synchronisationseingängen verwenden, die es ermöglichen, die Sendezyklen zu steuern. Alternativ kann die räumliche Trennung der Sensoren oder die Verwendung von Sensoren mit unterschiedlichen Schallfrequenzen hilfreich sein.
Sind Ultraschallsensoren für den Einsatz im Freien geeignet?
Viele Ultraschallsensoren sind für den Außeneinsatz konzipiert und verfügen über entsprechende Schutzklassen (z.B. IP67) und Gehäusematerialien, die gegen Witterungseinflüsse resistent sind. Es ist jedoch wichtig, die spezifischen Umgebungsbedingungen zu prüfen und einen dafür ausgelegten Sensor zu wählen.
Was bedeutet „Teach-Funktion“ bei Ultraschallsensoren?
Die Teach-Funktion ermöglicht es dem Benutzer, die Schaltschwellen oder den Messbereich des Sensors einfach und schnell durch Anlernen spezifischer Positionen oder Abstände zu konfigurieren. Dies vereinfacht die Inbetriebnahme und Anpassung des Sensors an wechselnde Anforderungen.
