Der ULN2803CDW: Ihre Schlüsselkomponente für zuverlässige Leistung in komplexen Schaltungen
Für Ingenieure, Entwickler und Hobbyisten, die hochstromfähige Geräte von Mikrocontrollern oder Logikschaltungen aus steuern möchten, stellt der ULN2803CDW – Eight-Darlington-Arrays, SOIC-20 die ideale Lösung dar. Dieses achtkanalige Darlington-Array überbrückt die Lücke zwischen digitalen Steuersignalen mit geringer Leistung und leistungsintensiven Lasten wie Relais, Motoren oder Leuchtdioden und eliminiert so komplexe Treiberschaltungen und potenzielle Schäden an empfindlichen Mikroprozessoren.
Überlegene Leistung durch Darlington-Technologie
Der ULN2803CDW unterscheidet sich von einfachen Transistoren oder diskreten Lösungen durch seine integrierte Darlington-Konfiguration. Diese Architektur bietet eine signifikant höhere Stromverstärkung (Gain) und einen geringeren Sättigungsspannungsabfall. Dies bedeutet, dass bereits ein schwaches Steuersignal ausreicht, um eine hohe Last mit beachtlicher Effizienz zu schalten. Im Vergleich zu Standard-MOSFETs oder Bipolartransistoren ermöglicht die Darlington-Schaltung eine einfachere Ansteuerung, da weniger Vorverstärkung benötigt wird. Die integrierte Schutzbeschaltung, wie die suppressionsdioden für induktive Lasten, erhöht die Robustheit und Zuverlässigkeit Ihrer Schaltung erheblich. Sie vermeiden so aufwändige externe Schutzkomponenten und reduzieren die Stückliste.
Anwendungsgebiete: Vielseitigkeit für Ihre Projekte
Die Einsatzmöglichkeiten des ULN2803CDW sind äußerst vielfältig. Seine Fähigkeit, hohe Ströme zu schalten, macht ihn perfekt für Anwendungen wie:
- Steuerung von Schrittmotoren: Präzise Ansteuerung von Schrittmotoren in Robotik, 3D-Druckern und CNC-Maschinen.
- Relaisansteuerung: Zuverlässiges Schalten von Relais zur Steuerung von Haushaltsgeräten, Industrieanlagen oder Beleuchtungssystemen.
- LED-Arrays: Ansteuerung von Hochleistungs-LEDs für Displays, Beleuchtung und Signalisation.
- Solenoidventile: Steuerung von Magnetventilen in automatisierten Systemen.
- Generelle Lastschaltung: Als universeller Leistungstreiber für diverse niederinduktive und niederohmige Lasten in der Automatisierung und im Embedded-Bereich.
Technische Vorteile und Schlüsselmerkmale
Der ULN2803CDW bietet eine Reihe von technischen Vorteilen, die ihn zur bevorzugten Wahl für anspruchsvolle Projekte machen:
- Hohe Strombelastbarkeit pro Kanal: Jeder der acht Kanäle kann kontinuierlich bis zu 500 mA schalten, mit Spitzenströmen bis zu 600 mA, was die Steuerung einer breiten Palette von Lasten ermöglicht.
- Integrierte Freilaufdioden: Die integrierten Freilaufdioden schützen die Ausgangstreiber vor Spannungsspitzen, die beim Schalten induktiver Lasten wie Relais oder Motoren entstehen. Dies vereinfacht das Schaltungsdesign und erhöht die Lebensdauer der Komponente.
- Hohe Stromverstärkung: Die Darlington-Konfiguration sorgt für eine exzellente Stromverstärkung, was bedeutet, dass bereits geringe Eingangssignale (z.B. von Mikrocontrollern) ausreichen, um die hohen Ausgangsströme zu schalten.
- Geringer Sättigungsspannungsabfall: Dies minimiert die Leistungsverluste und die damit verbundene Wärmeentwicklung, was zu einer effizienteren Stromversorgung Ihrer Lasten führt.

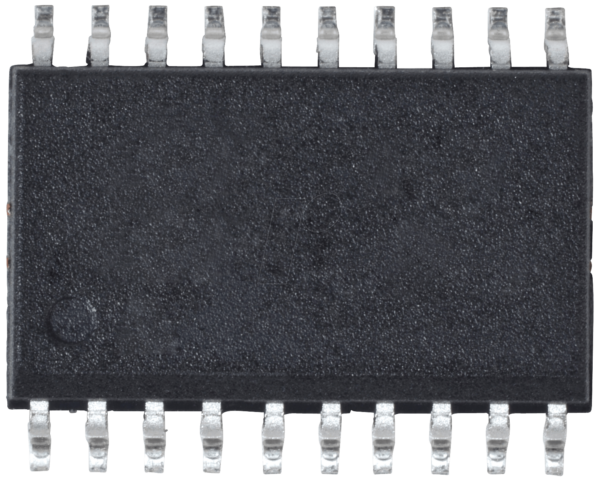

- Kompaktes SOIC-20-Gehäuse: Dieses Standard-SMD-Gehäuse ermöglicht eine effiziente Platzierung auf Leiterplatten und ist für automatische Bestückungsprozesse geeignet.
- TTL- und CMOS-kompatible Eingänge: Die Eingänge des ULN2803CDW sind mit einer Vielzahl von digitalen Logikfamilien kompatibel, was die Integration in bestehende Systeme erleichtert.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Anzahl der Kanäle | 8 |
| Typ des Transistors | NPN Darlington |
| Max. Ausgangsstrom pro Kanal (kontinuierlich) | 500 mA |
| Max. Spitzenstrom pro Kanal | 600 mA |
| Max. Ausgangsspannung | 50 V |
| Integrierte Schutzdioden | Ja (für induktive Lasten) |
| Gehäuse | SOIC-20 |
| Betriebstemperaturbereich | -20°C bis +85°C |
| Eingangsspannungsbereich (kompatibel mit) | TTL, CMOS |
Optimierte Ansteuerung von Hochleistungs-LEDs
Für Projekte, die die Ansteuerung von mehreren Hochleistungs-LEDs erfordern, wie beispielsweise in professionellen Beleuchtungssystemen oder großflächigen LED-Displays, bietet der ULN2803CDW eine robuste und effiziente Lösung. Die hohe Strombelastbarkeit und die integrierten Schutzmechanismen verhindern Überlastungen und gewährleisten eine gleichmäßige Helligkeit über alle angeschlossenen LEDs. Die Möglichkeit, jeden Kanal individuell zu steuern, eröffnet zudem kreative Möglichkeiten für dynamische Lichteffekte und anspruchsvolle Signalisation.
Robuste Relaisansteuerung für industrielle Anwendungen
In industriellen Umgebungen, wo Zuverlässigkeit oberste Priorität hat, ist die Ansteuerung von Relais für die Steuerung von Maschinen und Prozessen unerlässlich. Der ULN2803CDW mit seiner Fähigkeit, induktive Lasten sicher zu schalten, ist hierfür prädestiniert. Die integrierten Freilaufdioden absorbieren die beim Abschalten von Relaisspulen entstehenden Spannungsspitzen, was die Lebensdauer der Ausgänge des ULN2803CDW und der nachgeschalteten Komponenten schützt. Dies minimiert Ausfallzeiten und erhöht die Betriebssicherheit.
Effiziente Motorsteuerung mit geringer Signalpegel
Ob es sich um kleine DC-Motoren in Robotik-Anwendungen oder um Schrittmotoren in 3D-Druckern handelt, die Ansteuerung dieser Lasten erfordert oft mehr Strom als ein Mikrocontroller direkt liefern kann. Der ULN2803CDW fungiert hier als leistungsfähiger Zwischenschritt. Seine hohe Stromverstärkung ermöglicht es, dass selbst schwache Steuersignale des Mikrocontrollers genutzt werden können, um die Motoren mit ausreichender Leistung zu versorgen. Dies vereinfacht die Treiberschaltung erheblich im Vergleich zu separaten Transistorstufen.
FAQ – Häufig gestellte Fragen zu ULN2803CDW – Eight-Darlington-Arrays, SOIC-20
Was ist ein Darlington-Array und warum ist es vorteilhaft?
Ein Darlington-Array, wie der ULN2803CDW, ist ein integrierter Schaltkreis, der acht Darlington-Transistorstufen auf einem einzigen Chip vereint. Eine Darlington-Stufe besteht aus zwei hintereinander geschalteten Bipolartransistoren, was zu einer extrem hohen Stromverstärkung führt. Dies bedeutet, dass bereits sehr geringe Eingangssignale ausreichen, um hohe Ausgangsströme zu schalten. Dies vereinfacht die Ansteuerung von leistungsintensiven Lasten erheblich, da keine komplexen Vorverstärkungsschaltungen benötigt werden.
Welche Art von Lasten kann der ULN2803CDW steuern?
Der ULN2803CDW ist ideal für die Steuerung von niederinduktiven und niederohmigen Lasten. Dazu gehören unter anderem Relais, Motoren (DC-Motoren, kleine Schrittmotoren), Solenoidventile und Hochleistungs-LEDs. Die maximale Strombelastbarkeit pro Kanal liegt bei 500 mA (kontinuierlich) und 600 mA (Spitze).
Sind zusätzliche Schutzkomponenten für induktive Lasten notwendig?
Nein, der ULN2803CDW verfügt über integrierte Freilaufdioden, die speziell dazu dienen, Spannungsspitzen zu absorbieren, die beim Schalten von induktiven Lasten wie Relais oder Motoren entstehen. Diese Dioden schützen die Ausgangstreiber des ULN2803CDW vor Beschädigung und machen zusätzliche externe Schutzschaltungen oft überflüssig.
Kann der ULN2803CDW mit verschiedenen Logikpegeln angesteuert werden?
Ja, die Eingänge des ULN2803CDW sind sowohl mit TTL- (Transistor-Transistor Logic) als auch mit CMOS-Logikpegeln (Complementary Metal-Oxide-Semiconductor) kompatibel. Dies ermöglicht eine einfache Integration in eine Vielzahl von digitalen Steuerungen, einschließlich Mikrocontrollern und anderen Logikschaltungen.
Welche Vorteile bietet das SOIC-20-Gehäuse?
Das SOIC-20-Gehäuse (Small Outline Integrated Circuit) ist ein gängiges Surface-Mount-Device (SMD)-Gehäuse, das sich durch seine kompakte Größe auszeichnet. Dies ermöglicht eine platzsparende Montage auf Leiterplatten, insbesondere in Geräten, bei denen der Bauraum begrenzt ist. Darüber hinaus ist das SOIC-Gehäuse für die automatische Bestückung durch Pick-and-Place-Maschinen optimiert, was den Fertigungsprozess erleichtert.
Was ist der Unterschied zwischen dem ULN2803CDW und anderen Darlington-Arrays?
Der ULN2803CDW ist ein spezifisches Modell aus der weit verbreiteten ULN2800-Familie von Darlington-Arrays. Er bietet eine etablierte Leistung und Zuverlässigkeit für die vorgesehene Anwendung. Während es andere Darlington-Arrays mit ähnlichen Spezifikationen gibt, ist der ULN2803CDW für seine Robustheit und einfache Verfügbarkeit bekannt. Spezifische Unterschiede können sich in Parametern wie der maximalen Ausgangsspannung, dem maximalen Strom oder der integrierten Schutzschaltung im Detail ergeben. Der ULN2803CDW ist eine bewährte Wahl für viele Standardanwendungen.
Ist der ULN2803CDW für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der ULN2803CDW ist ein allgemeines Leistungstreiber-IC. Für sicherheitskritische Anwendungen, bei denen ein Ausfall des Bauteils zu ernsthaften Gefahren führen könnte, sind spezielle Qualifikationen und Zertifizierungen erforderlich. In solchen Fällen sollten Sie immer Produkte in Betracht ziehen, die explizit für sicherheitskritische Umgebungen entwickelt und zertifiziert sind und den entsprechenden Normen und Standards entsprechen.
