Leistungsstarke Ansteuerungslösung für anspruchsvolle Elektronikprojekte: ULN2804A STM
Sie suchen nach einer zuverlässigen und effizienten Methode, um niederstromige Signale zu verstärken und leistungsfähigere Lasten wie Motoren, Relais oder Lampen zu steuern? Der ULN2804A STM ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine robusten und vielseitigen Achtfach-Darlington-Transistor-Array benötigen, um komplexe Schaltungen zu realisieren und die Leistungsfähigkeit ihrer elektronischen Systeme zu maximieren.
Warum der ULN2804A STM die überlegene Wahl ist
Im Vergleich zu einzelnen Transistoren oder weniger integrierten Lösungen bietet der ULN2804A STM eine signifikant höhere Integrationsdichte und verbesserte Leistungseigenschaften. Die integrierten Freilaufdioden schützen die Transistoren vor Spannungsspitzen beim Schalten induktiver Lasten, was die Lebensdauer und Zuverlässigkeit Ihrer Schaltungen erhöht. Die Darlington-Konfiguration ermöglicht eine hohe Stromverstärkung bei geringem Steuerstrom, was ihn perfekt für die Ansteuerung aus Mikrocontrollern oder Logikschaltungen macht. Die robuste Konstruktion und die etablierte Technologie gewährleisten eine konstante und präzise Leistung auch unter anspruchsvollen Bedingungen.
Technische Überlegenheit der Darlington-Transistor-Arrays
Der ULN2804A STM ist ein hochentwickeltes Halbleiterbauteil, das auf der bewährten Darlington-Prinzip beruht. Jedes der acht Kanäle besteht aus zwei in Serie geschalteten NPN-Bipolartransistoren, was zu einer extrem hohen Stromverstärkung führt. Dies bedeutet, dass bereits ein geringer Eingangsstrom ausreicht, um einen deutlich höheren Ausgangsstrom zu schalten. Diese Eigenschaft ist essenziell, wenn Mikrocontroller oder andere Logikschaltungen mit geringer Stromlieferfähigkeit zur Steuerung von Geräten mit höherem Strombedarf eingesetzt werden sollen.
- Hohe Stromverstärkung: Ermöglicht die Steuerung leistungsfähiger Lasten mit schwachen Steuersignalen.
- Integrierte Freilaufdioden: Schützen die Transistoren und nachgeschaltete Komponenten vor schädlichen Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen. Dies ist ein entscheidender Vorteil gegenüber einfachen Transistoren und spart externe Beschaltungskomponenten.
- NPN-Schaltung: Bietet eine Common-Emitter-Konfiguration, die für viele Schaltanwendungen optimal ist.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 50 V ist das Bauteil für eine breite Palette von Anwendungen geeignet.
- Strombegrenzung: Jeder Ausgangskanal ist für einen maximalen Dauerstrom von 0,5 A ausgelegt, was eine sichere Ansteuerung vieler gängiger Aktoren ermöglicht.
- Geringer Sättigungsstrom: Minimiert die Leistungsverluste im eingeschalteten Zustand.
Vielseitige Einsatzmöglichkeiten in Elektronik und Automatisierung
Die Flexibilität und Robustheit des ULN2804A STM machen ihn zu einem unverzichtbaren Baustein in einer Vielzahl von elektronischen Systemen und Automatisierungslösungen. Ob in der industriellen Steuerungstechnik, im Modellbau, in der Robotik oder in komplexen Laboraufbauten – dieses Bauteil bietet die nötige Leistung und Zuverlässigkeit, um anspruchsvolle Aufgaben zu meistern.
- Ansteuerung von Relais: Schalten Sie AC- und DC-Relais zur Steuerung von Netzspannungsgeräten oder größeren DC-Lasten.
- Motorsteuerung: Steuern Sie kleine DC-Motoren für Anwendungen im Bereich Robotik oder Automatisierung.
- LED-Ansteuerung: Dimmen oder schalten Sie mehrere LEDs gleichzeitig, auch mit höherem Strombedarf.
- Lichtsteuerung: Realisieren Sie komplexe Beleuchtungsszenarien durch die Ansteuerung von Leuchtmitteln.
- Industrielle Automatisierung: Integration in SPS-Systeme (Speicherprogrammierbare Steuerung) zur Ansteuerung von Aktoren.
- Test- und Messgeräte: Einsatz in Prüfaufbauten zur präzisen Steuerung von Signalen und Lasten.
- Hobby- und Maker-Projekte: Perfekt für Arduino-, Raspberry Pi- und andere Mikrocontroller-basierte Projekte, die mehr Strom benötigen als die direkten I/O-Pins liefern können.
Hochwertige Konstruktion und langlebige Performance

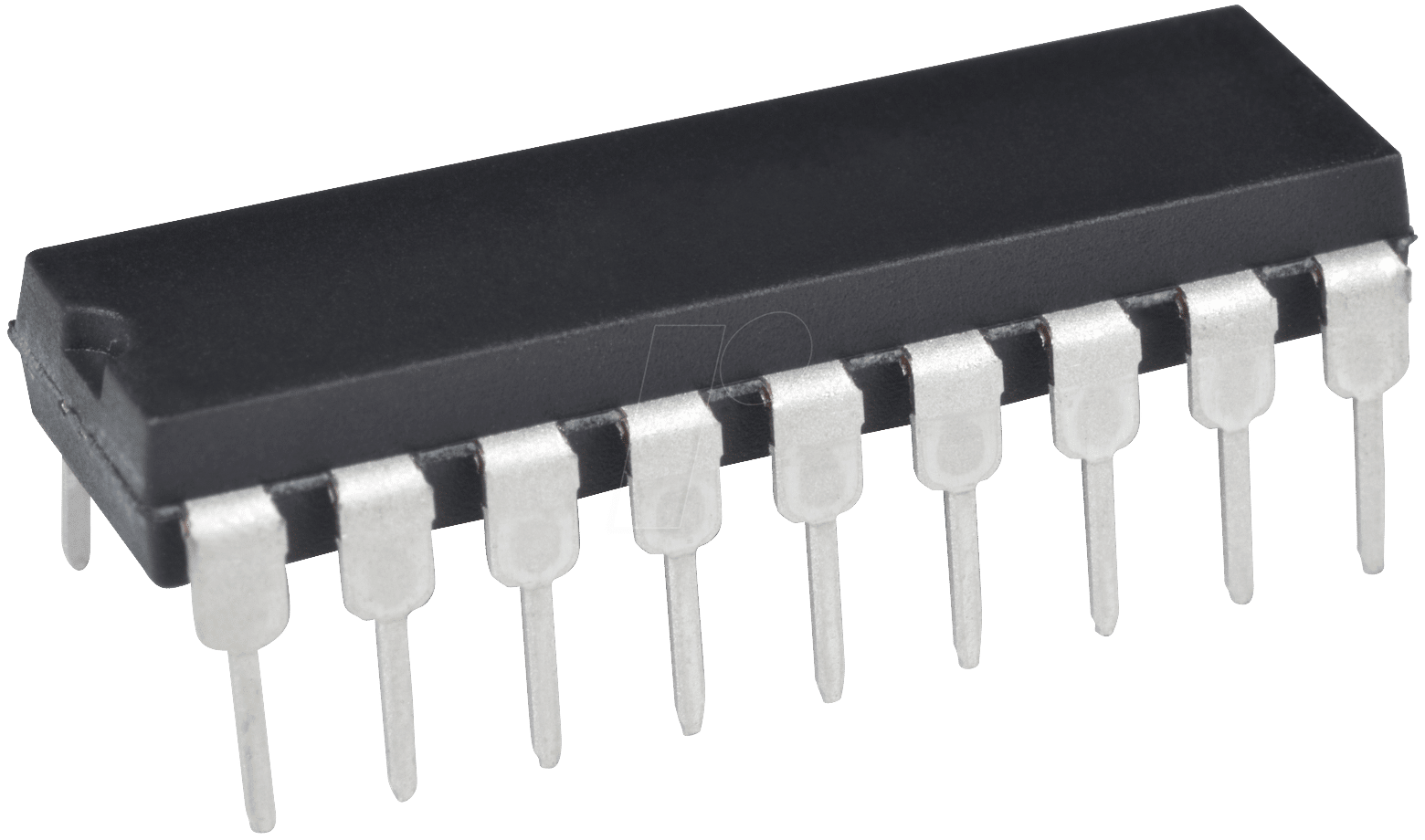

Der ULN2804A STM wird in einem DIP-18 Gehäuse geliefert, das eine einfache Montage auf Lochrasterplatinen oder in entsprechenden Sockeln ermöglicht. Die sorgfältige Fertigung und die Verwendung hochwertiger Halbleitermaterialien garantieren eine lange Lebensdauer und eine konstante Performance, selbst unter thermischer Belastung. Die interne Verschaltung ist optimiert, um Parasitäreffekte zu minimieren und eine effiziente Wärmeableitung zu gewährleisten, was zu einer verbesserten Zuverlässigkeit Ihrer Schaltungen führt.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Bauteiltyp | Achtfach-Darlington-Transistor-Array |
| Transistortyp | NPN |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 50 V |
| Maximaler Kollektorstrom pro Kanal (IC) | 0,5 A (Dauerstrom) |
| Gehäuse | DIP-18 (Dual In-line Package) |
| Integrierte Schutzdioden | Ja, für jede Ausgangsstufe |
| Steuerstrombedarf | Sehr gering durch Darlington-Schaltung |
| Anwendungsbereiche | Motor-, Relais-, LED- und allgemeine Lastansteuerung |
| Hersteller-Technologie | Standard-Silizium-Halbleitertechnologie, optimiert für hohe Stromverstärkung und Zuverlässigkeit |
| Thermische Leistung | Geeignet für den Einsatz bei Umgebungs- und Betriebstemperaturen, die in typischen Elektronikanwendungen vorkommen. Eine ausreichende Wärmeableitung (z.B. durch geeignete Platine oder ggf. Kühlkörper bei maximaler Belastung) wird empfohlen. |
FAQ – Häufig gestellte Fragen zu ULN2804A STM – Eight-Darlington-Trans-Arrays, NPN, 50 V, 0,5 A, DIP-18
Kann ich mit dem ULN2804A STM gleichzeitig acht Relais schalten?
Ja, der ULN2804A STM ist mit acht unabhängigen Ausgangskanälen ausgestattet, die jeweils bis zu 0,5 A Dauerstrom liefern können. Solange die Gesamtstromaufnahme aller geschalteten Relais und die thermische Belastung des Bauteils im zulässigen Bereich liegen, ist dies problemlos möglich. Beachten Sie die Gesamtstromgrenzen und die empfohlene Kühlung.
Welche Art von Lasten kann ich mit dem ULN2804A STM steuern?
Sie können eine Vielzahl von niederohmigen Gleichstromlasten steuern, darunter kleine Gleichstrommotoren, verschiedene Arten von Relais (mit passenden Spulenspannungen und -strömen), leistungsstärkere LEDs (Einzel- oder Gruppenansteuerung), kleine Heizwiderstände oder andere magnetische Aktoren.
Benötige ich zusätzliche Widerstände am Eingang des ULN2804A STM?
In den meisten Fällen, in denen die Eingangssignale von einem Mikrocontroller oder einer Logikschaltung stammen, sind keine zusätzlichen Vorwiderstände am Eingang erforderlich, da die Darlington-Schaltung bereits eine sehr geringe Stromaufnahme aufweist. Die Eingangstransistoren sind für den direkten Anschluss an gängige Logikpegel ausgelegt. Die genauen Spezifikationen für den Eingangsstrom sind im Datenblatt des Herstellers zu finden.
Wie schütze ich den ULN2804A STM vor Überspannung, wenn ich induktive Lasten schalte?
Der ULN2804A STM verfügt über integrierte Freilaufdioden in jedem Ausgangskanal. Diese Dioden sind so dimensioniert, dass sie die beim Abschalten induktiver Lasten entstehenden Spannungsspitzen ableiten und so die Transistoren und nachgeschaltete Komponenten schützen. In den meisten Standardanwendungen sind keine externen Schutzkomponenten notwendig.
Ist der ULN2804A STM mit 3,3-Volt-Mikrocontrollern kompatibel?
Ja, der ULN2804A STM kann mit 3,3-Volt-Mikrocontrollern verwendet werden. Die Darlington-Konfiguration ermöglicht eine hohe Stromverstärkung, sodass ein niedriger Logikpegel bereits ausreicht, um den Ausgangstransistor in den Sättigungsbereich zu steuern und die Last zu aktivieren. Es ist jedoch ratsam, das Datenblatt für spezifische Schwellenwerte und optimale Ansteuerungsbedingungen zu konsultieren.
Was ist der Unterschied zwischen dem ULN2804A und ähnlichen Bauteilen wie dem ULN2003A?
Der Hauptunterschied liegt in der Anzahl der Kanäle und der Gehäuseform. Der ULN2003A ist ein Siebenfach-Darlington-Array im DIP-16 Gehäuse, während der ULN2804A ein Achtfach-Array im größeren DIP-18 Gehäuse ist. Beide bieten ähnliche Darlington-Eigenschaften, aber der ULN2804A bietet einen zusätzlichen Kanal und damit mehr Flexibilität für Schaltungen mit einer geraden Anzahl von Ausgängen oder wenn ein achtster Kanal benötigt wird.
Welche maximale Betriebstemperatur hat der ULN2804A STM?
Die genaue maximale Betriebstemperatur ist vom Hersteller abhängig und im offiziellen Datenblatt spezifiziert. Typischerweise können diese Bauteile in einem Bereich von -55 °C bis +150 °C betrieben werden, wobei die tatsächliche nutzbare Temperatur stark von der Wärmeableitung und der spezifischen Anwendung abhängt. Eine ausreichende Entwärmung ist entscheidend für die Langlebigkeit und zuverlässige Funktion.
