ULN 2804A: Die ultimative Lösung für leistungsstarke Schaltungen und zuverlässige Signalverstärkung
Das ULN 2804A – Eight-Darlington-Arrays im DIL-18 Gehäuse ist die professionelle Wahl für Entwickler und Technikbegeisterte, die eine robuste und effiziente Lösung zur Ansteuerung von Lasten mit geringer Stromaufnahme suchen. Wenn Sie komplexe Schaltungen entwerfen, bei denen eine zuverlässige Verstärkung von Signalen und die Steuerung von Relais, LEDs oder anderen Aktoren im Vordergrund stehen, bietet Ihnen dieses Bauteil die notwendige Leistung und Flexibilität.
Umfassende Leistung durch Eight-Darlington-Technologie
Das ULN 2804A integriert acht unabhängige Darlington-Transistorpaare auf einem einzigen Chip. Diese Konfiguration ermöglicht eine signifikante Stromverstärkung, wodurch auch schwache Eingangssignale genutzt werden können, um höhere Lastströme zu schalten. Im Vergleich zu einzelnen Transistoren oder einfacheren Schaltkreisen bietet die Darlington-Konfiguration einen deutlich höheren Eingangswiderstand und eine geringere Basisstromanforderung. Dies reduziert die Belastung der treibenden Schaltung und ermöglicht den Einsatz mit Mikrocontrollern und Logikschaltungen, die typischerweise nur geringe Ausgangsströme liefern können.
Vorteile des ULN 2804A – Ihre Überlegenheit auf einen Blick
- Hohe Stromtragfähigkeit: Jedes Darlington-Paar kann kontinuierlich bis zu 500 mA schalten, mit Spitzenströmen, die deutlich höher liegen. Dies ermöglicht die direkte Ansteuerung von einer Vielzahl von Lasten, ohne dass zusätzliche Treiberschaltungen erforderlich sind.
- Integrierte Freilaufdioden: Zum Schutz vor induktiven Lastspitzen sind in jedem Kanal integrierte Freilaufdioden vorhanden. Diese optimieren die Lebensdauer Ihrer Schaltung und verhindern Schäden an den Transistoren durch Spannungsspitzen, die beim Abschalten von Spulen wie Relais oder Motoren entstehen.

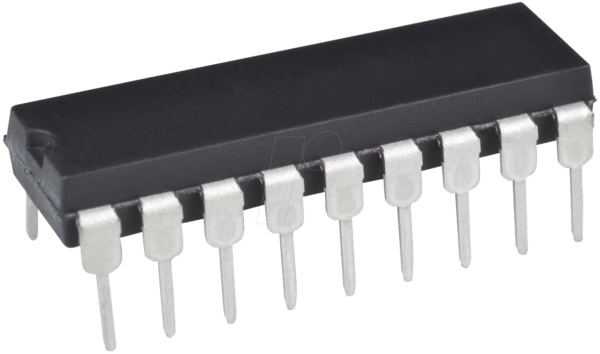

- Standardisierte DIL-18 Bauform: Das Gehäuse im Dual In-line Package (DIL) mit 18 Pins ist ein Industriestandard und erleichtert die Implementierung in bestehenden Platinenlayouts und Prototypen. Dies spart Zeit und Kosten bei der Entwicklung und Fertigung.
- Minimale Verlustleistung: Durch die optimierte Darlington-Struktur und die hochwertige Fertigung weist das ULN 2804A eine vergleichsweise geringe Sättigungsspannung (Vce(sat)) auf. Dies minimiert die Leistungsverluste und reduziert die Wärmeentwicklung im Betrieb, was für die Effizienz und Zuverlässigkeit Ihrer Anwendung entscheidend ist.
- Hohe Eingangsimpedanz: Die Darlington-Konfiguration bietet eine sehr hohe Eingangsimpedanz, was bedeutet, dass nur ein minimaler Eingangsstrom benötigt wird, um den Ausgang zu schalten. Dies ist besonders vorteilhaft, wenn Sie mit Mikrocontrollern oder anderen Logikbausteinen arbeiten, deren Ausgangsstromfähigkeit begrenzt ist.
- Flexibilität in der Ansteuerung: Die acht Kanäle können unabhängig voneinander angesteuert werden, was eine flexible Konfiguration für verschiedenste Anwendungen ermöglicht. Ob Sie einzelne Relais schalten, mehrere LEDs ansteuern oder komplexe Schrittmotoren kontrollieren möchten – das ULN 2804A bietet die benötigte Vielseitigkeit.
Technische Spezifikationen und Design-Merkmale
Das ULN 2804A basiert auf einer hochintegrierten Bipolar-Transistor-Technologie, die eine zuverlässige und leistungsstarke Signalverstärkung gewährleistet. Jedes der acht Darlington-Paare verfügt über eine gemeinsame Emitter-Verbindung, was die Schaltungsintegration vereinfacht. Die Stromversorgungsspannung (Vcc) kann je nach Anforderung variieren, wobei der maximale Nennwert typischerweise bei 50V liegt. Die Dauerstrombelastbarkeit pro Kanal von 500 mA ist ein entscheidendes Merkmal, das es von vielen einfacheren integrierten Schaltungen unterscheidet und eine breite Palette von Aktoren direkt ansteuern lässt.
| Merkmal | Spezifikation |
|---|---|
| Produktname | ULN 2804A – Eight-Darlington-Arrays |
| Gehäuseform | DIL-18 (Dual In-line Package) |
| Anzahl der Kanäle | 8 unabhängige Darlington-Arrays |
| Max. Dauerausgangsstrom pro Kanal | 500 mA |
| Max. Versorgungsspannung (Vcc) | 50 V |
| Integrierte Freilaufdioden | Ja, pro Kanal |
| Eingangsimpedanz | Hoch (charakteristisch für Darlington-Schaltungen) |
| Vce(sat) (Sättigungsspannung) | Typisch gering, optimiert für geringe Verlustleistung |
| Anwendungsbereiche | Relaisansteuerung, LED-Treiber, Low-Power-Motorsteuerung, Logiktreiber, Schnittstellenschaltung |
Anwendungsbereiche: Wo das ULN 2804A brilliert
Die vielseitigen Eigenschaften des ULN 2804A machen es zu einem unverzichtbaren Bauteil in einer breiten Palette von elektronischen Projekten und industriellen Anwendungen. Seine Hauptstärke liegt in der Fähigkeit, schwache Steuersignale von Mikrocontrollern, Logikgattern oder Sensoren in deutlich stärkere Ausgangsströme umzuwandeln, die zur Ansteuerung von leistungsintensiveren Komponenten benötigt werden.
Relaisansteuerung: Dies ist eine der häufigsten und wichtigsten Anwendungen. Mikrocontroller haben oft nicht genug Strom, um die Spule eines Relais direkt zu betreiben. Das ULN 2804A kann hier als leistungsfähiger Treiber fungieren, um die Relais sicher und zuverlässig zu schalten und so größere Lasten wie Motoren, Lichter oder Heizungen zu kontrollieren. Die integrierten Freilaufdioden schützen den Mikrocontroller vor Spannungsspitzen, die beim Abschalten des Relais entstehen.
LED-Beleuchtung und -Anzeigen: Für Projekte, die eine größere Anzahl von LEDs oder LEDs mit höherer Leistung erfordern, bietet das ULN 2804A eine effiziente Lösung. Es ermöglicht die direkte Ansteuerung mehrerer LED-Stränge, wobei die Stromgrenzen präzise eingehalten werden können. Dies ist besonders nützlich in automatisierten Systemen, Signalanzeigen oder auch in kreativen Beleuchtungsprojekten.
Kleine Motoren und Aktoren: In vielen robotischen oder automatisierten Systemen müssen kleine Gleichstrommotoren, Solenoide oder andere Aktoren gesteuert werden. Das ULN 2804A kann hier als Treiberschaltung dienen und die notwendige Stromstärke liefern, um diese Komponenten anzutreiben. Für komplexere Motorsteuerungen, wie PWM, können mehrere ULN 2804A Einheiten in Kombination mit geeigneten Steuersignalen eingesetzt werden.
Logik-Level-Konverter und Schnittstellen: Das ULN 2804A eignet sich hervorragend als Schnittstellenschaltung zwischen verschiedenen digitalen Logikpegeln oder zur Ansteuerung von Geräten, die höhere Spannungen oder Ströme benötigen als es die ursprüngliche Logikschaltung liefern kann. Es fungiert als leistungsstarker Puffer und Verstärker.
Industrielle Automatisierung: In industriellen Steuerungs- und Automatisierungssystemen ist Zuverlässigkeit paramount. Das ULN 2804A wird häufig in SPS (Speicherprogrammierbare Steuerungen) oder anderen industriellen Schnittstellen eingesetzt, um Sensoren und Aktoren anzusteuern und eine robuste Verbindung zwischen der Steuerungsebene und der Feldebene zu gewährleisten.
Prototyping und hobbyistische Elektronik: Aufgrund seiner einfachen Handhabung, der standardisierten Bauform und der hohen Leistungsfähigkeit ist das ULN 2804A auch bei Elektronik-Hobbyisten und im Bildungsbereich sehr beliebt. Es ermöglicht die einfache Umsetzung komplexer Schaltungen und das Experimentieren mit verschiedenen Aktoren.
FAQ – Häufig gestellte Fragen zu ULN 2804A – Eight-Darlington-Arrays, DIL-18
Was ist der Hauptzweck des ULN 2804A?
Der Hauptzweck des ULN 2804A ist die Verstärkung von Steuersignalen, um eine größere Anzahl von Lasten mit geringem Eingangsstrom schalten zu können. Es dient als leistungsfähiger Treiber für Komponenten wie Relais, LEDs oder kleine Motoren.
Welche Art von Lasten kann das ULN 2804A schalten?
Das ULN 2804A kann eine Vielzahl von Lasten schalten, darunter Relaisspulen, LEDs, kleine Gleichstrommotoren, Solenoide und andere elektronische Aktoren, die einen Ausgangsstrom von bis zu 500 mA pro Kanal erfordern.
Sind zusätzliche Bauteile wie Freilaufdioden notwendig?
Nein, das ULN 2804A verfügt über integrierte Freilaufdioden in jedem Kanal. Diese sind entscheidend für den Schutz der Schaltung vor Spannungsspitzen, die beim Abschalten von induktiven Lasten wie Relaisspulen entstehen.
Kann das ULN 2804A mit Mikrocontrollern verwendet werden?
Ja, das ULN 2804A ist ideal für die Verwendung mit Mikrocontrollern geeignet. Seine hohe Eingangsimpedanz und die Notwendigkeit eines geringen Eingangsstroms passen perfekt zu den typischerweise begrenzten Ausgangsstromfähigkeiten von Mikrocontrollern.
Was bedeutet DIL-18?
DIL-18 steht für Dual In-line Package mit 18 Pins. Dies ist eine Standardgehäuseform für integrierte Schaltkreise, die eine einfache Montage auf Steckplatinen oder durch Durchsteckmontage auf Leiterplatten ermöglicht.
Wie schützt das ULN 2804A die treibende Schaltung?
Das ULN 2804A schützt die treibende Schaltung durch seine hohe Eingangsimpedanz, die den benötigten Strom minimiert. Darüber hinaus sorgen die integrierten Freilaufdioden für den Schutz vor Rückinduktionsspannungen bei Abschalten induktiver Lasten.
Ist das ULN 2804A für hohe Frequenzen geeignet?
Obwohl das ULN 2804A für grundlegende Schaltungen und zur Ansteuerung von Lasten gut geeignet ist, ist es primär nicht für sehr hohe Schaltfrequenzen optimiert. Für Anwendungen, die schnelle digitale Signale mit sehr hohen Bitraten schalten müssen, sind spezialisierte Treiber-ICs oft besser geeignet. Die Darlington-Struktur führt zu einer gewissen Schaltverzögerung.
