ULN 2803A STM – Acht Darlington-Arrays für zuverlässige Schaltvorgänge
Der ULN 2803A STM ist die ultimative Lösung für Entwickler und Ingenieure, die eine robuste und effiziente Schnittstelle zwischen Mikrocontrollern und Hochstromlasten benötigen. Wenn Sie auf der Suche nach einer zuverlässigen Methode sind, um empfindliche Logiksignale zu verstärken und Geräte wie Motoren, Relais oder Glühlampen zu steuern, bietet dieses integrierte Schaltkreiskonzept eine überlegene Leistung und Integrationsdichte im Vergleich zu diskreten Transistorschaltungen.
Unübertroffene Leistung durch Darlington-Konfiguration
Das Herzstück des ULN 2803A STM bildet seine fortschrittliche Darlington-Architektur. Jedes der acht Kanäle besteht aus zwei hintereinander geschalteten Bipolar-Transistoren. Diese Konfiguration bietet eine signifikant höhere Stromverstärkung (hFE) im Vergleich zu einzelnen Transistoren. Das bedeutet, dass bereits sehr geringe Steuersignale von Ihrem Mikrocontroller ausreichen, um beträchtliche Lastströme zu schalten. Diese hohe Verstärkung minimiert die Belastung Ihres Mikrocontrollers und gewährleistet gleichzeitig, dass Ihre angeschlossenen Lasten zuverlässig mit der erforderlichen Leistung versorgt werden. Die integrierte Freilaufdiode pro Kanal schützt zudem den Schaltkreis vor Spannungsspitzen, die beim Schalten induktiver Lasten wie Relais oder Motoren entstehen können, was die Lebensdauer Ihrer Schaltung verlängert und die Zuverlässigkeit erhöht.
Vorteile des ULN 2803A STM im Überblick
- Hohe Stromverstärkung: Ermöglicht das Schalten hoher Lastströme mit geringen Eingangssignalen.
- Integrierte Freilaufdioden: Bieten Schutz vor induktiven Spannungsspitzen und vereinfachen das Schaltungsdesign.
- Acht unabhängige Kanäle: Ermöglichen die Ansteuerung mehrerer Lasten mit einem einzigen Bauteil.
- Verlustarme Schaltung: Reduziert die Wärmeentwicklung und erhöht die Effizienz.
- Breiter Eingangsspannungsbereich: Kompatibel mit einer Vielzahl von Logikfamilien, einschließlich TTL und CMOS.
- Robuste Bauweise: Gewährleistet Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
- Kompaktes DIL-18 Gehäuse: Ermöglicht eine einfache Integration in bestehende PCB-Designs und spart Platz auf der Platine.
Präzise Ansteuerung für vielfältige Applikationen
Der ULN 2803A STM ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit eine bevorzugte Wahl in einer breiten Palette von Elektronikanwendungen. Ob in der Automatisierungstechnik zur Steuerung von Produktionsanlagen, in der Robotik zur Bewegung von Aktoren, in der Messtechnik zur Ansteuerung von Messinstrumenten oder im Prototyping und der Hobby-Elektronik – dieser Baustein liefert stets die benötigte Performance. Die Fähigkeit, niederohmige und leistungsintensive Lasten zu treiben, macht ihn ideal für den direkten Anschluss an Motoren, Relaisspulen, Leuchtstofflampen oder LED-Arrays. Die integrierte Schutzbeschaltung eliminiert die Notwendigkeit zusätzlicher diskreter Schutzkomponenten, was das Schaltungsdesign vereinfacht und die Stückkosten reduziert.
Technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Bauteiltyp | Acht Darlington-Arrays |
| Hersteller | STMicroelectronics (STM) |
| Gehäuseform | DIL-18 (Dual Inline Package, 18 Pins) |
| Max. Kollektorstrom pro Kanal | 500 mA (kontinuierlich) |
| Max. Spitzenkollektorstrom pro Kanal | 600 mA |
| Versorgungsspannung (VCC) | Bis zu 50 V |
| Eingangsimpedanz | Hohe Impedanz für geringe Leistungsaufnahme am Eingang |
| Integrierte Schutzdioden | Ja, für jeden Kanal |
| Anzahl der Kanäle | 8 |
| Temperaturbereich (Betrieb) | -40°C bis +85°C |
| Logikpegel-Kompatibilität | TTL, CMOS und andere Niederspannungslogiken |
Qualität und Zuverlässigkeit von STMicroelectronics
STMicroelectronics ist ein weltweit führender Halbleiterhersteller, bekannt für seine Innovationskraft und die hohe Qualität seiner Produkte. Der ULN 2803A STM wird unter strengen Qualitätskontrollen gefertigt, um eine konsistente Leistung und Zuverlässigkeit über Jahre hinweg zu gewährleisten. Das DIL-18 Gehäuse ist ein etablierter Standard, der eine einfache Montage auf Lochrasterplatinen oder über Adapter ermöglicht und eine gute Wärmeableitung unterstützt. Die thermische Stabilität und die robusten Materialien, die bei der Herstellung verwendet werden, tragen maßgeblich zur Langlebigkeit des Bauteils unter verschiedenen Betriebsbedingungen bei.
Anwendungsbereiche im Detail
Der ULN 2803A STM eignet sich hervorragend für:
- Relais-Ansteuerung: Schalten Sie ohmsche oder induktive Lasten wie Schrittmotoren, Solenoidventile oder industrielle Relais mit einer Leistungsaufnahme von bis zu 500 mA pro Kanal. Die integrierten Dioden sind hierbei essenziell für die Langlebigkeit.
- Motorsteuerung: Ansteuerung von Gleichstrommotoren in Roboterarmen, kleinen Fahrzeugen oder Lüftern. Die Stromtragfähigkeit ermöglicht auch anspruchsvollere Motoren, wobei die Anzahl der Kanäle die Steuerung mehrerer Motoren oder Richtungsschaltungen ermöglicht.
- LED-Ansteuerung: Helligkeitssteuerung oder Ein- und Ausschalten von LED-Gruppen in Anzeigeanwendungen oder Beleuchtungssystemen, wo höhere Ströme benötigt werden, als Mikrocontroller direkt liefern können.
- Schnittstelle zu Leistungskomponenten: Als Treiberstufe für größere Transistoren oder MOSFETs, wenn noch höhere Ströme geschaltet werden müssen. Der ULN 2803A STM übernimmt hier die Aufgabe der Pegelanpassung und Vorverstärkung.
- Schrittmotor-Treiber: In Kombination mit geeigneten Treiberschaltungen können die acht Kanäle zur Steuerung von bipolaren oder unpolaren Schrittmotoren eingesetzt werden, was präzise Bewegungen ermöglicht.
- Audio-Anwendungen: Treiben von kleinen Lautsprechern oder Ansteuerung von Anzeigen, die einen höheren Strombedarf haben.
Häufig gestellte Fragen zu ULN 2803A STM – Eight-Darlington-Arrays, DIL-18
Was ist ein Darlington-Array und warum ist es vorteilhaft?
Ein Darlington-Array ist eine integrierte Schaltung, die mehrere Darlington-Transistoren auf einem einzigen Chip vereint. Der Vorteil liegt in der extrem hohen Stromverstärkung, die es ermöglicht, mit sehr kleinen Eingangssignalen große Lastströme zu schalten. Dies schont die Steuerlogik (z.B. Mikrocontroller) und vereinfacht das Schaltungsdesign.
Welche Art von Lasten kann der ULN 2803A STM steuern?
Der ULN 2803A STM ist ideal für das Schalten von niederohmigen und leistungsintensiven Lasten wie Relais, Motoren, Glühlampen, Leuchtdioden (LEDs) und anderen Aktoren, die mehr Strom benötigen, als ein Mikrocontroller direkt liefern kann.
Sind zusätzliche Schutzkomponenten für induktive Lasten erforderlich?
Nein, der ULN 2803A STM verfügt über integrierte Freilaufdioden für jeden Kanal. Diese Dioden schützen den Chip vor Spannungsspitzen, die beim schnellen Ausschalten induktiver Lasten wie Relais oder Motoren entstehen. Sie eliminieren die Notwendigkeit externer Schutzschaltungen.
Wie viele Kanäle hat der ULN 2803A STM und was bedeutet das für meine Anwendung?
Der ULN 2803A STM verfügt über acht unabhängige Kanäle. Dies bedeutet, dass Sie bis zu acht separate Lasten mit einem einzigen Bauteil steuern können. Dies ist besonders nützlich in Anwendungen, die die Ansteuerung mehrerer Motoren, Relais oder anderer Aktoren erfordern.
Ist der ULN 2803A STM mit verschiedenen Logikpegeln kompatibel?
Ja, der ULN 2803A STM ist mit einer breiten Palette von Logikfamilien kompatibel, darunter TTL und CMOS. Seine hohe Eingangsimpedanz sorgt dafür, dass er geringe Ströme von den Ausgängen von Mikrocontrollern oder anderen digitalen Logikschaltungen zieht.
Welche maximale Spannung und welcher Strom können pro Kanal verarbeitet werden?
Jeder Kanal des ULN 2803A STM kann kontinuierlich bis zu 500 mA schalten und verträgt kurzzeitig Spitzenströme von bis zu 600 mA. Die maximale Versorgungsspannung (VCC) beträgt 50 V.
In welchem Gehäuse wird der ULN 2803A STM geliefert?

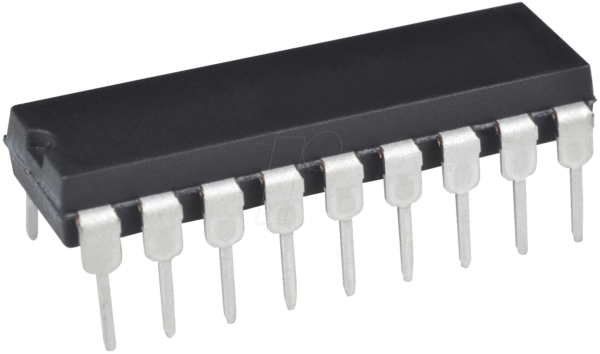

Der ULN 2803A STM wird im gängigen DIL-18 (Dual Inline Package mit 18 Pins) geliefert. Dieses Gehäuse ist für die Durchsteckmontage auf Leiterplatten (Through-Hole Technology) konzipiert und erleichtert die Integration in viele Schaltungslayouts.
