ULN2801A – Eight-Darlington-Arrays, DIL-18: Die ultimative Lösung für anspruchsvolle Schaltanwendungen
Das ULN2801A, ein leistungsstarkes Achtfach-Darlington-Array im DIL-18 Gehäuse, ist die ideale Wahl für Ingenieure und Entwickler, die eine zuverlässige und effiziente Methode zur Ansteuerung von Lasten mit höherem Strombedarf benötigen. Wenn Sie mit Mikrocontrollern oder Logikschaltungen arbeiten und diese mit Relais, Solenoiden oder anderen Hochstromkomponenten verbinden müssen, bietet das ULN2801A die notwendige Schnittstellenverstärkung und Schutzfunktion, um Ihre Designs stabil und funktionsfähig zu halten.
Überlegene Leistung und Zuverlässigkeit
Das ULN2801A zeichnet sich durch seine integrierte Darlington-Transistor-Konfiguration aus, die eine hohe Stromverstärkung und geringen Steuereingangsstrom ermöglicht. Im Vergleich zu diskreten Transistorlösungen reduziert dies die Komplexität der Schaltung und minimiert Fehlerquellen. Die integrierte Freilaufdiode schützt die nachgeschalteten Komponenten effektiv vor Spannungsspitzen, die beim Schalten induktiver Lasten entstehen können. Diese Kombination aus hoher Stromtragfähigkeit und integriertem Schutz macht das ULN2801A zur überlegenen Wahl für jedes Projekt, das maximale Zuverlässigkeit erfordert.
Hauptmerkmale und Vorteile
- Hohe Stromtragfähigkeit: Jedes der acht Kanäle kann Ströme bis zu 500 mA (Spitze) bewältigen, was die Ansteuerung einer breiten Palette von Aktoren ermöglicht.
- Integrierte Freilaufdioden: Schützen Ihre Steuerschaltungen effektiv vor schädlichen Spannungsspitzen bei induktiven Lasten wie Relais und Solenoiden.
- Hohe Spannungsfestigkeit: Ermöglicht die Steuerung von Lasten bis zu 50V, was Flexibilität für diverse Anwendungsbereiche bietet.
- Geringer Sättigungsspannungsabfall: Sorgt für eine effiziente Energieübertragung und minimale Wärmeentwicklung.
- Standard DIL-18 Gehäuse: Bietet einfache Integration in bestehende Schaltungsdesigns und eine unkomplizierte Handhabung auf Leiterplatten.
- Kaskadierbar: Die Kanäle können intern verbunden werden, um höhere Stromkapazitäten für einzelne Ausgänge zu erreichen.
- Optimiert für Mikrocontroller-Schnittstellen: Entwickelt für die direkte Ansteuerung durch TTL- und CMOS-Logikpegel.
Technische Spezifikationen und Anwendungsbereiche
Das ULN2801A ist ein vielseitiges Bauteil, das in einer Vielzahl von elektronischen Anwendungen eingesetzt werden kann. Seine Fähigkeit, geringe Logikpegel in höhere Stromausgänge umzuwandeln, macht es zu einem unverzichtbaren Bestandteil in der Automatisierungstechnik, bei der Steuerung von Schrittmotoren, der Ansteuerung von Mehrfarb-LEDs, der Implementierung von Relais-Treiberstufen und vielen weiteren Szenarien. Die Robustheit und die präzisen Spezifikationen des ULN2801A gewährleisten eine konsistente Leistung über einen weiten Temperaturbereich und unter verschiedenen Betriebsbedingungen.
| Eigenschaft | Spezifikation |
|---|---|
| Produktname | ULN2801A – Eight-Darlington-Arrays |
| Gehäusetyp | DIL-18 (Dual In-line Package) |
| Anzahl der Kanäle | 8 |
| Transistortyp | NPN Darlington |
| Maximale Kollektorstrom (pro Kanal) | Bis zu 500 mA (Spitze) |
| Maximale Kollektor-Emitter-Spannung (Vce) | 50 V |
| Integrierte Komponenten | Freilaufdioden pro Kanal |
| Eingangslogikpegel-Kompatibilität | TTL, CMOS |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Besondere Eigenschaften | Hohe Stromverstärkung, geringer Sättigungsspannungsabfall, kaskadierbare Kanäle |
| Typische Anwendungsgebiete | Relais-, Solenoid-, Lampen- und Schrittmotortreiber; Digitale Logik-Schnittstellen; Industrielle Automatisierung |
Detaillierte Betrachtung der Darlington-Technologie
Die Darlington-Konfiguration im ULN2801A besteht aus zwei hintereinander geschalteten BJT-Transistoren. Diese Anordnung resultiert in einer exponentiell höheren Stromverstärkung (Beta), oft im Bereich von mehreren Tausend. Das bedeutet, dass bereits ein sehr kleiner Eingangsstrom einen entsprechend großen Ausgangsstrom steuern kann. Dies ist entscheidend, wenn man Mikrocontroller mit begrenzter Stromausgabe verwendet, um leistungsfähigere Komponenten wie industrielle Relais oder kräftige Motoren anzusteuern. Die niedrige Sättigungsspannung (Vce(sat)) des ULN2801A minimiert Leistungsverluste in Form von Wärme. Dies ist besonders bei Anwendungen mit hoher Einschaltdauer oder bei der Ansteuerung vieler Kanäle gleichzeitig von Bedeutung, da es die Effizienz des Gesamtsystems erhöht und die Notwendigkeit komplexer Kühlmaßnahmen reduziert.
Schutzfunktionen für Ihre Elektronik
Die integrierten Freilaufdioden sind ein kritischer Bestandteil des ULN2801A, insbesondere bei der Ansteuerung induktiver Lasten. Wenn ein Strom durch eine Spule unterbrochen wird, speichert die Spule Energie in einem Magnetfeld. Beim Abschalten des Stroms fällt dieses Feld schnell zusammen und induziert eine hohe Spannungsspitze, die entgegengesetzt zur angelegten Spannung ist. Ohne Schutz könnte diese Spannungsspitze empfindliche Halbleiterbauelemente im Steuersystem beschädigen. Die Freilaufdioden im ULN2801A bilden einen geschlossenen Pfad, über den die induktive Energie sicher abgeleitet werden kann, wodurch die Spannungsspitzen auf ein sicheres Niveau begrenzt werden. Dies erhöht die Lebensdauer und Zuverlässigkeit Ihrer gesamten Schaltung.

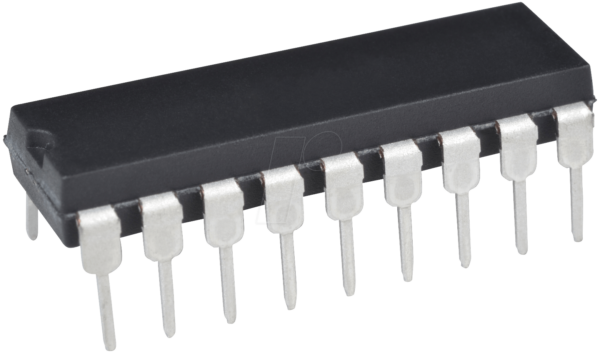

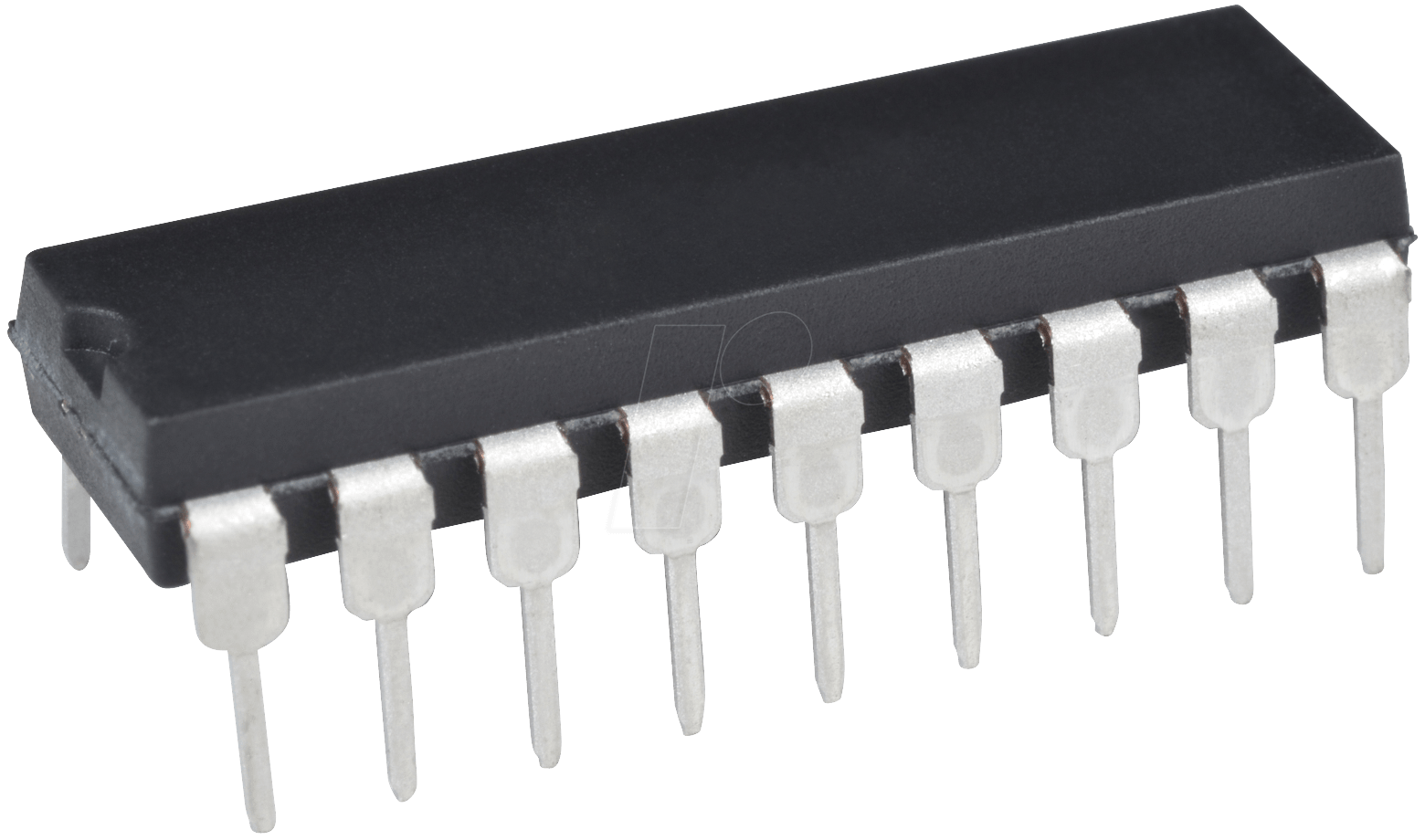

Flexibilität durch das DIL-18 Gehäuse
Das Standard DIL-18 Gehäuse des ULN2801A bietet eine ausgezeichnete Handhabbarkeit und Kompatibilität mit Standard-Lochrasterplatinen und automatisierten Bestückungsprozessen. Die Pin-Anordnung ist logisch aufgebaut, was die Verdrahtung vereinfacht. Für Entwickler, die mit Prototypen arbeiten oder auf modularen Systemen aufbauen, ist die physische Form und die einfache Installation des DIL-Gehäuses ein signifikanter Vorteil. Es ermöglicht eine schnelle Implementierung und einfache Austauschbarkeit bei Bedarf.
Häufig gestellte Fragen zu ULN2801A – Eight-Darlington-Arrays, DIL-18
Was ist der Hauptzweck eines Darlington-Arrays wie dem ULN2801A?
Das Hauptziel eines Darlington-Arrays wie dem ULN2801A ist die Schnittstellenverstärkung. Es ermöglicht schwachen Steuersignalen von Mikrocontrollern oder Logikschaltungen, größere Lasten wie Relais, Solenoide oder Motoren mit höherer Stromstärke zu schalten, während es gleichzeitig die empfindlichen Steuerschaltungen vor Spannungsspitzen und Rückströmen schützt.
Wie unterscheidet sich das ULN2801A von einzelnen Transistoren?
Das ULN2801A integriert acht Darlington-Transistorstufen in einem einzigen Bauteil. Dies reduziert die Anzahl der benötigten Einzelkomponenten, vereinfacht das Schaltungsdesign, spart Platz auf der Leiterplatte und minimiert potenzielle Fehlerquellen, die bei der Verwendung mehrerer diskreter Bauteile auftreten könnten. Die integrierten Freilaufdioden sind ein weiterer wesentlicher Vorteil gegenüber einzelnen Transistoren.
Welche Art von Lasten kann ich mit dem ULN2801A steuern?
Sie können eine breite Palette von Lasten steuern, darunter Relaisspulen, Solenoide, kleinere Gleichstrommotoren, leistungsstarke LEDs und andere Komponenten, die höhere Ströme benötigen, als sie von Mikrocontrollern direkt geliefert werden können, solange der Strombedarf pro Kanal die Spezifikationen des ULN2801A nicht überschreitet.
Sind zusätzliche Schutzschaltungen für das ULN2801A notwendig?
Das ULN2801A verfügt bereits über integrierte Freilaufdioden, die Schutz vor Spannungsspitzen induktiver Lasten bieten. Für manche spezifischen Anwendungen, insbesondere bei sehr empfindlichen Systemen oder extremen Umgebungsbedingungen, könnten zusätzliche Schutzmaßnahmen wie Überspannungsunterdrückung oder EMI-Filter wünschenswert sein, sind aber für die Grundfunktion meist nicht zwingend erforderlich.
Kann ich die Kanäle des ULN2801A miteinander verbinden, um mehr Strom zu steuern?
Ja, die Ausgänge der Darlington-Arrays im ULN2801A können intern oder extern miteinander verbunden (kaskadiert) werden, um höhere Stromtragfähigkeiten für eine einzelne Last zu erreichen. Dies erweitert die Flexibilität des Bauteils erheblich.
Welche Eingangsspannungspegel sind für die Ansteuerung des ULN2801A geeignet?
Das ULN2801A ist so konzipiert, dass es direkt mit Standard-TTL- und CMOS-Logikpegeln angesteuert werden kann. Dies macht es mit einer Vielzahl von Mikrocontrollern und digitalen Logikfamilien kompatibel.
Ist das ULN2801A für den Einsatz in industriellen Umgebungen geeignet?
Aufgrund seines robusten Designs, des weiten Betriebstemperaturbereichs und der integrierten Schutzfunktionen ist das ULN2801A gut für den Einsatz in industriellen Steuerungsanwendungen geeignet, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
