ULN2075B STM: Der NPN Darlington-Transistor für anspruchsvolle Schaltungen
Der ULN2075B STM ist die ideale Lösung für Ingenieure und Entwickler, die eine robuste und zuverlässige Ansteuerschaltung für hohe Lasten benötigen. Dieser NPN Darlington-Transistor überwindet die Grenzen herkömmlicher Transistoren durch seine beeindruckende Stromtragfähigkeit und Spannungsfestigkeit, was ihn zur perfekten Wahl für industrielle Automatisierung, Relaisansteuerung und Leistungsverstärkerschaltungen macht.
Überragende Leistung und Zuverlässigkeit dank Darlington-Architektur
Im Kern der Überlegenheit des ULN2075B STM liegt seine integrierte Darlington-Schaltung. Diese spezielle Konfiguration aus zwei miteinander verbundenen NPN-Transistoren bietet einen extrem hohen Gleichstromverstärkungsfaktor (hFE). Das bedeutet, dass bereits ein sehr geringer Basisstrom ausreicht, um einen signifikant höheren Kollektorstrom zu schalten. Diese Eigenschaft ist entscheidend, wenn Sie empfindliche Mikrocontroller oder Logik-ICs mit leistungsintensiven Verbrauchern wie Motoren, Relais oder Hochstrom-LEDs verbinden möchten, ohne die Steuereinheit zu überlasten. Die direkte Ansteuerung von Lasten mit hohen Stromanforderungen wird dadurch vereinfacht und sicherer.
Maximale Einsatzflexibilität durch hohe Spannungs- und Stromwerte
Mit einer maximalen Kollektor-Emitter-Spannung (Vce) von 80V und einem kontinuierlichen Kollektorstrom (Ic) von 1,5A ist der ULN2075B STM für eine breite Palette von Anwendungen gerüstet. Diese Spezifikationen erlauben das Schalten von Lasten, die weit über die Kapazitäten von Standard-Transistoren hinausgehen. Ob Sie Industrieanlagen, Laboraufbauten oder anspruchsvolle Hobbyprojekte realisieren, die hohe Leistungsreserve des ULN2075B STM gewährleistet einen stabilen und zuverlässigen Betrieb, selbst unter widrigen Bedingungen. Die Fähigkeit, höhere Spannungen zu tolerieren, bietet zudem eine zusätzliche Sicherheit gegen Spannungsspitzen.

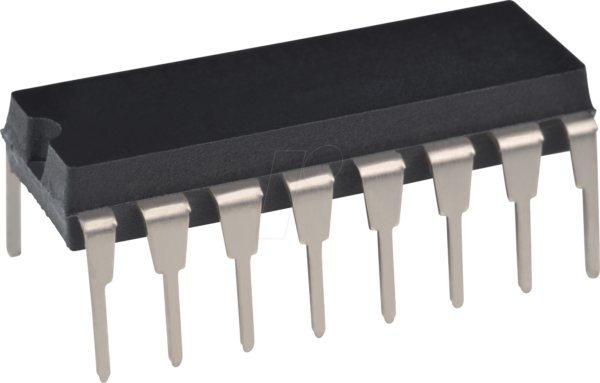

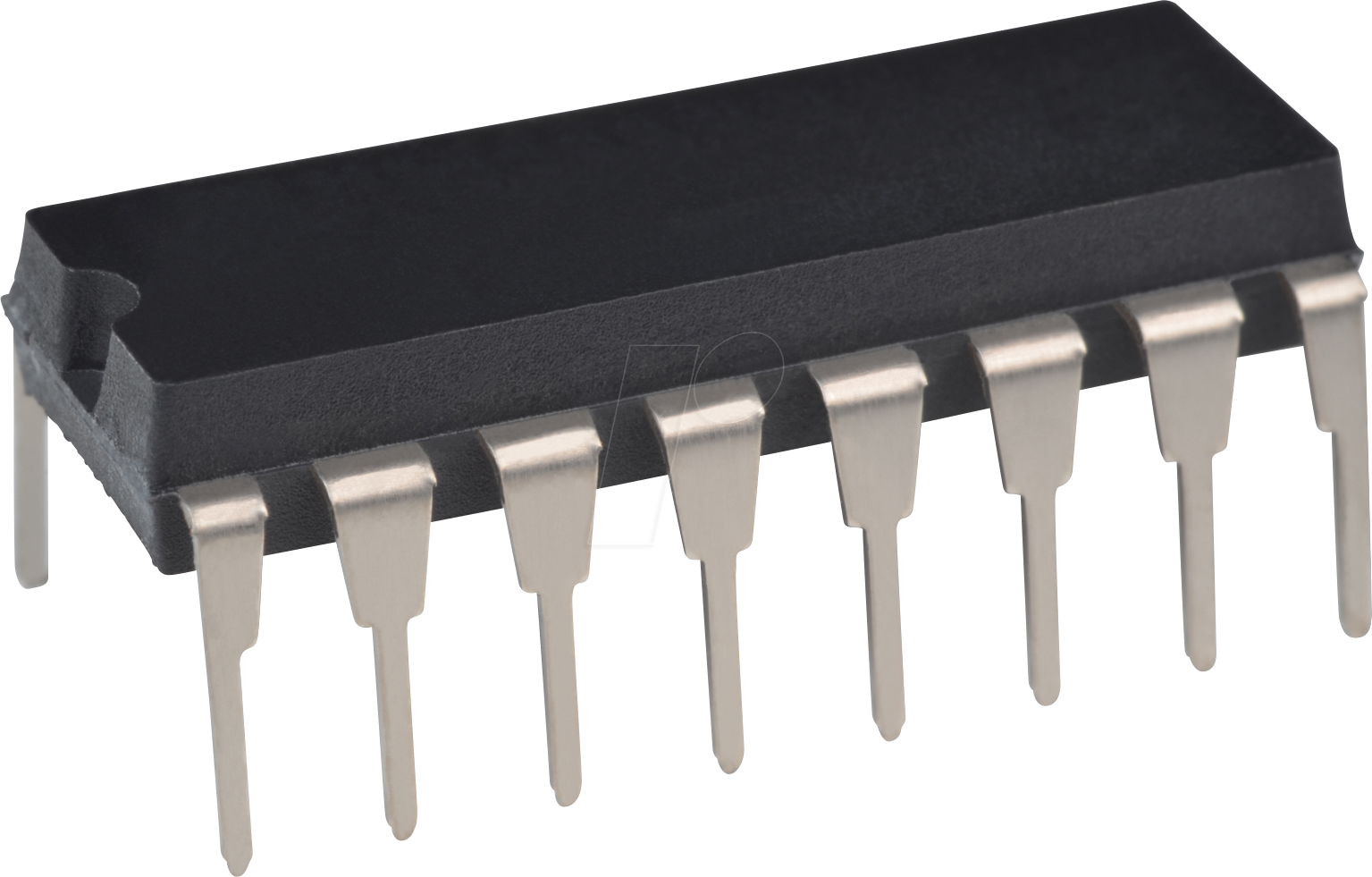

DIP-16 Gehäuse: Einfache Integration und bewährte Montage
Das standardisierte DIP-16 (Dual In-line Package) Gehäuse des ULN2075B STM steht für einfache Handhabung und breite Kompatibilität in der Elektronikfertigung. Dieses Gehäuseformat ist seit Jahrzehnten ein Eckpfeiler in der Schaltungsentwicklung und ermöglicht eine unkomplizierte Montage auf Standard-Leiterplatten (PCBs) mittels Durchsteckmontage (Through-Hole Technology). Die gut definierten Pin-Abstände und die robuste Bauweise erleichtern das Löten und die mechanische Befestigung, was sowohl in Prototypenphasen als auch in der Serienfertigung von unschätzbarem Wert ist. Die klare Pinbelegung reduziert Fehlerquellen bei der Verdrahtung.
Anwendungsgebiete im Überblick
Die Vielseitigkeit des ULN2075B STM eröffnet zahlreiche Einsatzmöglichkeiten in verschiedenen technischen Domänen:
- Relais-Ansteuerung: Schalten Sie Hochstrom-Relais sicher und effizient, um größere elektrische Lasten zu steuern, wie sie in der Automatisierungstechnik, im Maschinenbau oder in der Gebäudeautomation vorkommen.
- Motorsteuerung: Die Ansteuerung von kleinen Gleichstrommotoren, Schrittmotoren oder Bürstenmotoren ist mit dem ULN2075B STM problemlos möglich, wobei die höhere Stromkapazität eine längere Lebensdauer und eine bessere Kontrolle ermöglicht.
- LED-Ansteuerungen: Betreiben Sie Gruppen von Hochleistungs-LEDs, die signifikante Stromstärken benötigen, um eine helle und gleichmäßige Beleuchtung zu gewährleisten.
- Leistungsverstärker: In bestimmten Schaltungstopologien kann der ULN2075B STM als Teil einer Leistungsverstärkerstufe eingesetzt werden, um höhere Ausgangsströme zu liefern.
- Industrielle Schnittstellen: Koppeln Sie digitale Ausgangssignale von Mikrocontrollern oder SPSen (Speicherprogrammierbare Steuerungen) an industrielle Aktoren und Verbraucher.
- Schaltnetzteile und DC/DC-Wandler: In bestimmten Designs können Darlington-Transistoren zur Schaltfunktion in Stromversorgungen eingesetzt werden.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Max. Kollektor-Emitter-Spannung (Vceo) | 80V |
| Max. Kollektorstrom (Ic) | 1,5A (kontinuierlich) |
| Gehäuseform | DIP-16 |
| Integrierte Freilaufdioden | Typischerweise integriert (je nach spezifischer Untervariante/Hersteller, aber ein Schlüsselmerkmal für induktive Lasten) |
| Basis-Emitter-Spannung (Vbe) bei 10mA | Typischerweise 2.4V bis 3.0V (reduzierter Basisstrombedarf dank Darlington-Struktur) |
| Hersteller-Variante | STM (Standard-Terminations-Modul oder ähnliche Kennzeichnung, hinweisend auf spezifische Fertigungsparameter) |
| Einsatztemperatur | Standardbereich für Leistungshalbleiter, typischerweise -55°C bis +150°C (umgebungsabhängig) |
Technologische Vorteile und Ingenieursnutzen
Der ULN2075B STM bietet eine Reihe von technologischen Vorteilen, die ihn zu einer überlegenen Wahl für anspruchsvolle Entwicklungen machen:
- Hohe Stromverstärkung (hFE): Ermöglicht das Steuern von hohen Strömen mit geringen Eingangssignalen, was die Schnittstelle zu Mikrocontrollern oder Logik-ICs erheblich vereinfacht und Stromversorgungsanforderungen reduziert.
- Integrierte Schutzschaltungen: Viele Darlington-Arrays, einschließlich Varianten wie dem ULN2075B, verfügen über integrierte Freilaufdioden. Diese Dioden sind entscheidend, um Spannungsspitzen zu absorbieren, die beim Ausschalten induktiver Lasten wie Relaisspulen oder Motoren entstehen. Dies schützt den Transistor selbst und andere Komponenten in der Schaltung vor Beschädigung.
- Geringer Spannungsabfall: Im gesättigten Zustand bietet der Transistor einen vergleichsweise geringen Kollektor-Emitter-Sättigungsspannungsabfall (Vce(sat)). Dies minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was insbesondere bei kontinuierlichem Betrieb wichtig ist.
- Robustheit und Zuverlässigkeit: Die Darlington-Architektur in Verbindung mit der soliden Fertigung des ULN2075B STM gewährleistet eine hohe Zuverlässigkeit und eine lange Lebensdauer, auch unter anspruchsvollen Betriebsbedingungen.
- Kosteneffizienz: Durch die Integration von zwei Transistoren und potenziell Schutzschaltungen in einem einzigen Bauteil bietet der ULN2075B STM eine kosteneffiziente Lösung im Vergleich zum Aufbau einer diskreten Darlington-Stufe.
FAQ – Häufig gestellte Fragen zu ULN2075B STM – Darlington-Transistor, NPN,80V, 1,5A, DIP-16
Was genau ist ein Darlington-Transistor und wie unterscheidet er sich von einem Standard-Transistor?
Ein Darlington-Transistor ist eine spezielle Konfiguration, die aus zwei NPN- oder PNP-Transistoren besteht, die so miteinander verbunden sind, dass der Kollektorstrom des ersten Transistors den Basisstrom des zweiten speist. Diese Kaskadenschaltung führt zu einer extrem hohen Stromverstärkung (hFE), was bedeutet, dass ein sehr kleiner Basisstrom einen sehr großen Kollektorstrom steuern kann. Ein Standard-Transistor hat im Vergleich dazu eine deutlich geringere Stromverstärkung.
Welche Art von Lasten kann ich mit dem ULN2075B STM sicher ansteuern?
Dank seiner Spezifikationen von 80V und 1,5A ist der ULN2075B STM ideal für die Ansteuerung von mittleren bis hohen Lasten wie Relaisspulen, kleinen Gleichstrommotoren, Magnetventilen und Hochstrom-LEDs. Die integrierten Freilaufdioden (falls vorhanden) machen ihn besonders geeignet für induktive Lasten, die beim Abschalten Spannungsspitzen erzeugen.
Benötige ich zusätzliche externe Bauteile, um den ULN2075B STM in meiner Schaltung zu verwenden?
In den meisten Fällen ist der ULN2075B STM so konzipiert, dass er direkt von Mikrocontrollern oder Logik-ICs angesteuert werden kann, ohne dass zusätzliche Verstärkerstufen erforderlich sind. Wenn Sie induktive Lasten (wie Relais oder Spulen) schalten, ist die Integration von Freilaufdioden oft bereits im Bauteil vorhanden oder kann als externer Schutz ergänzt werden. Ein Vorwiderstand für den Basisstrom kann je nach Ausgangsstromfähigkeit der Ansteuerungsquelle notwendig sein.
Wie vermeide ich Überlastung und Beschädigung des ULN2075B STM?
Um eine Überlastung zu vermeiden, stellen Sie sicher, dass der Strom, der durch den Kollektor fließt, niemals den maximal zulässigen kontinuierlichen Kollektorstrom von 1,5A überschreitet. Achten Sie auch darauf, die maximale Kollektor-Emitter-Spannung von 80V nicht zu überschreiten. Die Verwendung von Freilaufdioden bei induktiven Lasten ist entscheidend, um Spannungsspitzen zu managen, die den Transistor beschädigen könnten.
Ist der ULN2075B STM für den Einsatz in der industriellen Automatisierung geeignet?
Ja, absolut. Die hohe Stromtragfähigkeit, die Spannungsfestigkeit und die integrierte Schutzfunktion (bei Vorhandensein von Freilaufdioden) machen den ULN2075B STM zu einer exzellenten Wahl für Anwendungen in der industriellen Automatisierung, wo Zuverlässigkeit und die Ansteuerung von leistungsintensiven Komponenten wie Relais und Motoren unerlässlich sind.
Welche Art von Basisstrom wird typischerweise benötigt, um den ULN2075B STM zu schalten?
Aufgrund der extrem hohen Stromverstärkung eines Darlington-Transistors wird nur ein sehr geringer Basisstrom benötigt. Gängige Mikrocontroller oder Logik-ICs können oft genügend Strom liefern, um den ULN2075B STM vollständig in den Sättigungsbereich zu treiben und den vollen Kollektorstrom zu schalten. Der genaue Wert hängt von der spezifischen hFE des Bauteils und dem gewünschten Kollektorstrom ab, liegt aber typischerweise im Bereich von wenigen Mikroampere bis einigen Milliampere.
Was bedeutet „STM“ in der Produktbezeichnung ULN2075B STM?
„STM“ in der Produktbezeichnung deutet oft auf den Hersteller oder eine spezifische Produktserie hin. Es kann für „STMicroelectronics“ stehen, einen bekannten Halbleiterhersteller, oder eine interne Kennzeichnung für eine bestimmte Fertigungsvariante oder Technologie sein. Für genaue Spezifikationen bezüglich der Bedeutung von „STM“ ist das Datenblatt des jeweiligen Herstellers unerlässlich.
