ULN 2004 AD: Leistungsstarke 7-Kanal Darlington-Treiber für anspruchsvolle Schaltanwendungen
Wenn Sie komplexe Schaltprojekte realisieren und die Ansteuerung von Lasten wie Relais, Schrittmotoren oder Glühlampen mit geringen Logiksignalen bewältigen müssen, stoßen herkömmliche Lösungen schnell an ihre Grenzen. Der ULN 2004 AD ist die ideale Wahl für Entwickler, Bastler und Ingenieure, die eine robuste und vielseitige Lösung zur Ansteuerung hochstromfähiger Lasten suchen, ohne die empfindlichen Mikrocontroller-Ausgänge zu gefährden.
Hervorragende Leistung und Zuverlässigkeit durch Darlington-Technologie

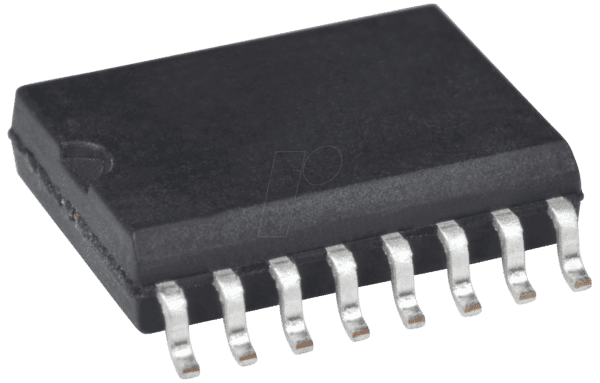

Der ULN 2004 AD integriert sieben unabhängige Darlington-Transistorpaare in einem einzigen SO-16 Gehäuse. Diese Konfiguration ermöglicht einen hohen Stromgewinn, sodass bereits geringe Eingangssignale von Mikrocontrollern (wie z.B. Arduino oder Raspberry Pi) ausreichen, um hohe Lastströme von bis zu 500 mA pro Kanal zu schalten. Die integrierten Freilaufdioden schützen die nachgeschaltete Elektronik vor Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen. Dies macht den ULN 2004 AD zu einer überlegenen Wahl gegenüber einzelnen Transistoren oder weniger integrierten Treibern, da er Schaltungsaufwand reduziert und die Zuverlässigkeit erhöht.
Vielseitige Einsatzmöglichkeiten für Profis und Hobbyisten
Die Flexibilität des ULN 2004 AD erschließt eine breite Palette von Anwendungen. Ob in der Automatisierungstechnik, im Modellbau, in der Robotik oder in der Entwicklung von Prototypen – dieser Treiberchip ist eine unverzichtbare Komponente.
- Schutz empfindlicher Logik: Isolieren Sie Ihre Mikrocontroller-Ausgänge effektiv von höheren Lastströmen und Spannungen.
- Ansteuerung von Aktuatoren: Steuern Sie zuverlässig Relaisspulen, Schrittmotoren, Gleichstrommotoren und andere Aktuatoren mit deutlich höherem Strombedarf.
- Lichtsteuerung: Schalten Sie leistungsstarke LEDs oder Glühlampen mit präziser Kontrolle.
- Hoher Stromgewinn: Geringe Eingangssignale genügen, um hohe Ausgangsströme zu realisieren, was die Integration mit Niedrigstrom-Logikschaltungen erleichtert.
- Integrierte Schutzschaltungen: Dank der eingebauten Freilaufdioden sind induktive Lasten sicher zu schalten, ohne zusätzliche externe Komponenten zu benötigen.
- Platzersparnis: Sieben Treiber in einem einzigen Bauteil reduzieren den Bedarf an einzelnen Transistoren und vereinfachen das Schaltungsdesign erheblich.
- Hohe Spannungsfestigkeit: Mit einer maximalen Spannung von 50 V können auch anspruchsvollere Anwendungen realisiert werden.
Technische Spezifikationen und Leistungsmerkmale
Der ULN 2004 AD zeichnet sich durch seine robusten Spezifikationen aus, die ihn für eine Vielzahl von Projekten prädestinieren. Die Kombination aus hoher Spannungsfestigkeit und belastbarem Strom pro Kanal, gepaart mit der integrierten Schutzbeschaltung, macht ihn zu einem Rückgrat vieler elektronischer Systeme.
| Merkmal | Beschreibung |
|---|---|
| Chiptyp | 7-Kanal Darlington-Array |
| Maximale Kollektor-Emitter-Spannung (VCEO) | Bis zu 50 V |
| Maximaler Kollektorstrom (IC) pro Kanal | 500 mA |
| Eingangssignal-Anforderung | Geringe Logikpegel (kompatibel mit TTL und CMOS) |
| Integrierte Schutzdioden | Ja (Freilaufdioden für induktive Lasten) |
| Gehäuseformat | SO-16 (Small Outline Package) |
| Anwendungstemperaturbereich | Standard-Industrietemperaturbereich (typischerweise -20°C bis +70°C, abhängig von Kühlung) |
| Besondere Merkmale | Hoher Stromgewinn, geringer Leckstrom im ausgeschalteten Zustand, optimiert für Schaltanwendungen. |
Detaillierte Anwendungsgebiete und technische Vorteile
Der ULN 2004 AD ist mehr als nur ein einfacher Treiberchip; er ist eine hochentwickelte Lösung, die darauf ausgelegt ist, die Komplexität von Schaltungsdesigns zu reduzieren und die Leistung zu maximieren. Seine Darlington-Konfiguration bietet einen beeindruckenden Stromverstärkungsfaktor, der es ermöglicht, selbst leistungsstarke Aktuatoren mit minimalem Steuersignal anzusteuern. Dies ist besonders vorteilhaft bei der Arbeit mit Mikrocontrollern, deren Ausgangsstifte oft nur sehr begrenzte Ströme liefern können. Ohne den ULN 2004 AD wären zusätzliche Transistortreiber oder gar Leistungstreiberstufen für viele gängige Anwendungen erforderlich, was zu einem größeren Platzbedarf, höherem Stromverbrauch und komplexeren Schaltungen führen würde.
Die integrierten Freilaufdioden sind ein entscheidendes Merkmal für die Ansteuerung induktiver Lasten wie Relaisspulen oder Motoren. Beim Abschalten dieser Lasten entsteht eine hohe Gegenspannung (Spannungsspitze), die empfindliche Halbleiterbauteile beschädigen kann. Die im ULN 2004 AD integrierten Dioden leiten diese Energie sicher ab und schützen so den Treiberchip sowie die nachfolgende Elektronik. Dies eliminiert die Notwendigkeit, separate externe Freilaufdioden zu dimensionieren und zu installieren, was Zeit und Kosten spart.
Das SO-16 Gehäuseformat ist ein Standard in der Elektronikindustrie und bietet eine gute Balance zwischen Kompaktheit und einfacher Handhabung auf Leiterplatten. Die Lötbarkeit und die mechanische Stabilität sind für sowohl manuelle als auch automatische Bestückungsprozesse optimiert.
Die Spannungsfestigkeit von bis zu 50 V ermöglicht den Einsatz des ULN 2004 AD in Systemen, die mit Spannungen arbeiten, die deutlich über den typischen Logikspannungen von 3,3 V oder 5 V liegen. Dies eröffnet Möglichkeiten in Bereichen wie der industriellen Steuerung, der Leistungselektronik oder bei Projekten mit höheren Betriebsspannungen.
Der geringe Leckstrom im ausgeschalteten Zustand minimiert den unnötigen Stromverbrauch, was insbesondere in batteriebetriebenen oder energieeffizienten Systemen von Bedeutung ist.
Häufig gestellte Fragen (FAQ) zu ULN 2004 AD – 7-Kanal-Darlington-Arrays, 50 V, 500 mA, SO-16
Kann ich den ULN 2004 AD mit Mikrocontrollern wie Arduino oder Raspberry Pi verwenden?
Ja, absolut. Der ULN 2004 AD ist ideal für die Schnittstelle zwischen Mikrocontrollern und leistungsstärkeren Lasten. Seine Eingangssignale erfordern nur geringe Stromstärken und sind mit den digitalen Ausgängen der meisten Mikrocontroller kompatibel.
Welche Arten von Lasten kann ich mit dem ULN 2004 AD schalten?
Sie können eine Vielzahl von Lasten schalten, darunter Relaisspulen (bis zu 500 mA), Schrittmotoren, Gleichstrommotoren, Glühlampen, LEDs (mit entsprechenden Vorwiderständen, falls die Gesamtstromgrenze überschritten wird) und andere DC-betriebene Geräte, die innerhalb der Spannungs- und Stromspezifikationen des Chips liegen.
Sind zusätzliche Komponenten für die Ansteuerung von Relais erforderlich?
Für die Ansteuerung von Relais sind im Wesentlichen keine zusätzlichen externen Komponenten wie Freilaufdioden erforderlich, da diese bereits im ULN 2004 AD integriert sind. Stellen Sie sicher, dass die Strom- und Spannungsanforderungen der Relaisspule innerhalb der Grenzen des ULN 2004 AD liegen.
Was bedeutet die Angabe 50 V und 500 mA?
Die Angabe 50 V bezieht sich auf die maximale Kollektor-Emitter-Spannung (VCEO), die jeder einzelne Transistor im Darlington-Array sicher verarbeiten kann. Die Angabe 500 mA ist der maximale kontinuierliche Kollektorstrom (IC), der pro Kanal sicher geschaltet werden kann, bevor Überhitzung oder Beschädigung droht.
Kann ich den ULN 2004 AD auch für Wechselstromlasten verwenden?
Nein, der ULN 2004 AD ist primär für die Ansteuerung von Gleichstromlasten (DC) konzipiert. Der Einsatz für Wechselstromlasten (AC) ist nicht vorgesehen und kann zu Beschädigungen des Bauteils führen.
Wie wichtig sind die integrierten Freilaufdioden?
Die integrierten Freilaufdioden sind kritisch für den sicheren Betrieb bei der Ansteuerung induktiver Lasten wie Relais und Motoren. Sie schützen den Treiberchip vor den Spannungsspitzen, die beim Abschalten dieser Lasten entstehen, und verhindern so eine Beschädigung des Bauteils.
Was passiert, wenn ich die Stromgrenze von 500 mA pro Kanal überschreite?
Das Überschreiten der Stromgrenze von 500 mA pro Kanal kann zu einer Überhitzung des Darlington-Transistors führen, was im schlimmsten Fall zu einer permanenten Beschädigung des Bauteils oder einem Ausfall führt. Es ist entscheidend, die Lastströme sorgfältig zu dimensionieren und gegebenenfalls Kühlkörper zu verwenden, insbesondere bei Anwendungen, die nahe an der maximalen Stromgrenze arbeiten.
