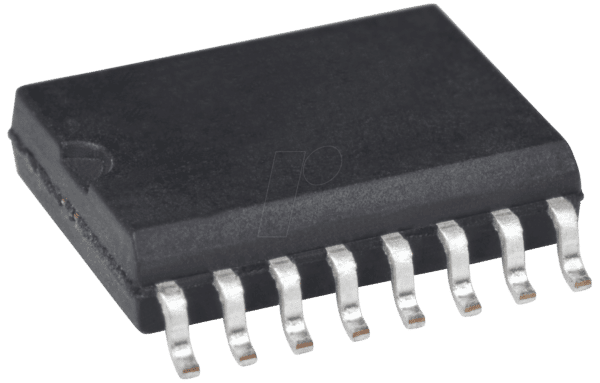

Ihr zuverlässiger Partner für Leistungselektronik: ULN 2003AID TEX – Seven-Darlington-Arrays in SOIC-16
Sie suchen nach einer robusten und vielseitigen Lösung zur Ansteuerung von Lasten wie Relais, Spulen oder LEDs, die eine höhere Stromstärke benötigen, als Mikrocontroller direkt liefern können? Der ULN 2003AID TEX ist die ideale Wahl für Entwickler und Elektronikenthusiasten, die eine zuverlässige und effiziente Methode zur Signalverstärkung und -treibung benötigen. Dieses hochintegrierte Bauteil ermöglicht die einfache Anbindung von Niedrigstrom-Logikschaltungen an Hochstrom-Aktoren, und das in einem kompakten und gut handhabbaren SOIC-16 Gehäuse.
Leistungsstarke Ansteuerung mit integrierter Schutzschaltung
Der ULN 2003AID TEX ist ein Siebenkanal-Darlington-Array, das sich durch seine hohe Strombelastbarkeit und integrierten Schutzmechanismen auszeichnet. Jede der sieben unabhängigen Kanäle besteht aus einem Paar von Darlington-Transistoren. Diese Konfiguration bietet eine erhebliche Stromverstärkung, was bedeutet, dass selbst geringe Steuersignale von Mikrocontrollern oder Logikgattern verwendet werden können, um deutlich höhere Lastströme zu schalten. Dies macht den ULN 2003AID TEX zu einer bevorzugten Lösung für Anwendungen, bei denen eine direkte Ansteuerung von Aktoren die Leistungsgrenzen des steuernden Systems übersteigen würde.
Unverzichtbare Vorteile des ULN 2003AID TEX
- Hohe Stromtreiberfähigkeit: Jede der sieben Ausgangsstufen kann kontinuierlich bis zu 500 mA schalten, mit Spitzenströmen von bis zu 600 mA. Dies ermöglicht die zuverlässige Ansteuerung einer breiten Palette von Aktoren wie z.B. Relaisspulen, Gleichstrommotoren, thermischen Druckköpfen und Leuchtdioden-Arrays.
- Integrierte Rückstromdioden: Zum Schutz der Ausgangstransistoren vor Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen, sind Freilaufdioden direkt in das IC integriert. Dies spart Platz auf der Platine und vereinfacht das Schaltungsdesign erheblich.
- Hohe Stromverstärkung: Die Darlington-Konfiguration sorgt für eine ausgezeichnete Stromverstärkung, wodurch sehr geringe Eingangsströme zur Steuerung hoher Ausgangsströme ausreichen. Dies ist ideal für die Verwendung mit digitalen Ausgängen von Mikrocontrollern, die oft nur begrenzte Stromlieferfähigkeit besitzen.
- Geringer Sättigungsspannungsabfall: Der VCE(sat) (Kollektor-Emitter-Sättigungsspannung) ist relativ niedrig, was zu geringen Leistungsverlusten im Bauteil selbst führt und die Effizienz der Gesamtschaltung verbessert.
- Flexibilität durch sieben Kanäle: Mit sieben unabhängigen Treibern bietet der ULN 2003AID TEX eine hohe Flexibilität für komplexe Steuerungsaufgaben, bei denen mehrere Aktoren gleichzeitig oder sequenziell angesteuert werden müssen.
- Breiter Spannungsbereich: Das Bauteil kann mit einer Versorgungsspannung von bis zu 50V betrieben werden, was eine Vielzahl von Anwendungen und Systemen abdeckt.
- Standard-SOIC-16 Gehäuse: Das SOIC-16 (Small Outline Integrated Circuit) Gehäuse ist ein gängiger Standard in der Elektronikfertigung und ermöglicht eine einfache Montage auf Standard-Leiterplatten (PCBs) mittels Durchsteck- oder Oberflächenmontageverfahren.
Technische Spezifikationen und Leistungsmerkmale
Der ULN 2003AID TEX basiert auf einer Bipolar-Technologie, die für ihre Robustheit und Zuverlässigkeit bei der Schaltanwendung von Leistungslasten bekannt ist. Die integrierten Schutzdioden mit einer Spitzenstrombelastbarkeit von 1.25A pro Diode sind entscheidend für den Schutz des ICs und des Systems vor den negativen Auswirkungen induktiver Lasten. Der maximale Strom pro Kanal beträgt 500 mA im Dauerbetrieb, was für eine Vielzahl von Anwendungen mehr als ausreichend ist. Die Eingangsspannung, die zur Aktivierung der Transistoren benötigt wird, ist typischerweise kompatibel mit Standard-TTL- und CMOS-Logikpegeln, was die Integration in bestehende Systeme vereinfacht. Die Betriebstemperatur liegt im industriellen Bereich, was eine zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen gewährleistet.
| Merkmal | Spezifikation / Eigenschaft |
|---|---|
| Bauteiltyp | Siebenkanal-Darlington-Array |
| Gehäuse | SOIC-16 |
| Maximale Ausgangsstrom (pro Kanal, kontinuierlich) | 500 mA |
| Maximale Ausgangsstrom (pro Kanal, Spitzenwert) | 600 mA |
| Maximale Versorgungsspannung (VCC) | 50 V |
| Integrierte Schutzdioden | Ja (für jede Ausgangsstufe) |
| Anzahl der Kanäle | 7 |
| Logikkompatibilität | TTL, CMOS |
| Technologie | Bipolar (Leistungsdarlington-Transistoren) |
Anwendungsbereiche: Wo der ULN 2003AID TEX glänzt
Der ULN 2003AID TEX ist ein universell einsetzbares Bauteil in der Elektronikentwicklung und findet Anwendung in zahlreichen Bereichen. Seine primäre Funktion ist das Ansteuern von Aktoren, die eine höhere Stromversorgung benötigen als direkt von Mikrocontrollern oder anderen Logikschaltungen geliefert werden kann. Dazu gehören:
- Relais-Ansteuerung: Schalten Sie leistungsstarke Relais für größere Stromkreise, Motoren, Heizsysteme oder Beleuchtungsanwendungen.
- Spulen-Ansteuerung: Steuern Sie Schrittmotoren, Lüfter oder andere Spulen, die einen erhöhten Anlauf- oder Betriebsstrom erfordern.
- LED-Ansteuerung: Betreiben Sie helle LED-Arrays oder einzelne Hochleistungs-LEDs, insbesondere wenn eine präzise Stromregelung nicht primär im Vordergrund steht, sondern die reine Schaltfunktion.
- Solenoid-Ansteuerung: Steuern Sie Magnetventile und andere solenoide Aktoren in industriellen Automatisierungs- oder Bewässerungssystemen.
- Reparatur und Ersatz: Ideal als Ersatzteil für bestehende Schaltungen, die den ULN 2003A oder ähnliche Darlington-Arrays verwenden.
- Prototyping und Hobby-Projekte: Ein unverzichtbares Bauteil für Maker und Bastler, die komplexe Projekte mit Aktoren umsetzen möchten, von Robotik bis hin zu Heimautomatisierung.
Die einfache Handhabung und die robuste Bauweise machen ihn zu einer ausgezeichneten Wahl für sowohl erfahrene Ingenieure als auch für angehende Elektronikenthusiasten. Die 7-Kanal-Konfiguration ermöglicht es, mehrere Geräte mit einem einzigen IC zu steuern, was zu kompakteren und kostengünstigeren Designs führt.
FAQ – Häufig gestellte Fragen zu ULN 2003AID TEX – Seven-Darlington-Arrays, SOIC-16
Was ist die Hauptfunktion des ULN 2003AID TEX?
Die Hauptfunktion des ULN 2003AID TEX ist die Ansteuerung von Hochstrom-Lasten wie Relais, Motoren oder LEDs durch digitale Steuersignale mit niedrigem Stromverbrauch. Es agiert als leistungsstarker Treiber, der das Steuersignal verstärkt.
Welche Art von Lasten kann ich mit dem ULN 2003AID TEX steuern?
Sie können eine Vielzahl von Lasten steuern, darunter Relaisspulen, Gleichstrommotoren, Spulen, thermische Druckköpfe und Hochleistungs-LEDs. Entscheidend ist, dass die Last die Strom- und Spannungsbeschränkungen des Bauteils nicht überschreitet.
Warum sind die integrierten Rückstromdioden wichtig?
Die integrierten Rückstromdioden sind entscheidend zum Schutz der Ausgangstransistoren des ULN 2003AID TEX. Sie leiten die Spannungsspitzen ab, die beim Abschalten von induktiven Lasten entstehen, und verhindern so eine Beschädigung des Bauteils.
Wie unterscheidet sich der ULN 2003AID TEX von einem einfachen Transistor?
Der ULN 2003AID TEX ist ein Siebenkanal-Darlington-Array. Das bedeutet, dass er nicht nur einen einzelnen Transistor, sondern sieben integrierte Darlington-Transistorstufen in einem Gehäuse bietet. Jede Stufe bietet eine höhere Stromverstärkung als ein einzelner Standardtransistor.
Kann ich den ULN 2003AID TEX mit einem Raspberry Pi oder Arduino verwenden?
Ja, absolut. Die digitalen Ausgangspins von Mikrocontrollern wie dem Raspberry Pi oder Arduino liefern typischerweise die erforderlichen niedrigen Steuersignale, um die Darlington-Transistoren im ULN 2003AID TEX zu aktivieren und so leistungsstärkere Lasten anzusteuern.
Welche Stromstärke kann jeder Kanal des ULN 2003AID TEX maximal schalten?
Jeder Kanal des ULN 2003AID TEX kann kontinuierlich bis zu 500 mA schalten und kurzzeitig Spitzenströme von bis zu 600 mA bewältigen.
Ist das SOIC-16 Gehäuse für die Oberflächenmontage (SMD) oder Durchsteckmontage (THT) geeignet?
Das SOIC-16 Gehäuse ist primär für die Oberflächenmontage (SMD) konzipiert. Es kann jedoch mit entsprechenden Adapterplatinen oder durch Löten an Stiftleisten auch in Durchsteckmontage-Projekten verwendet werden.
