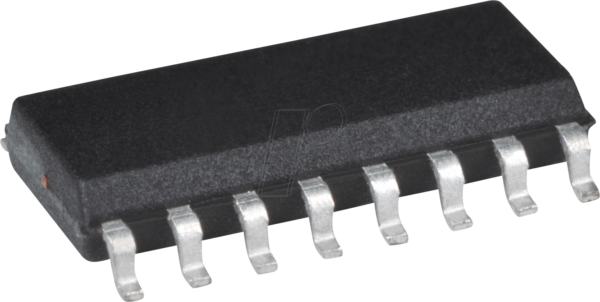

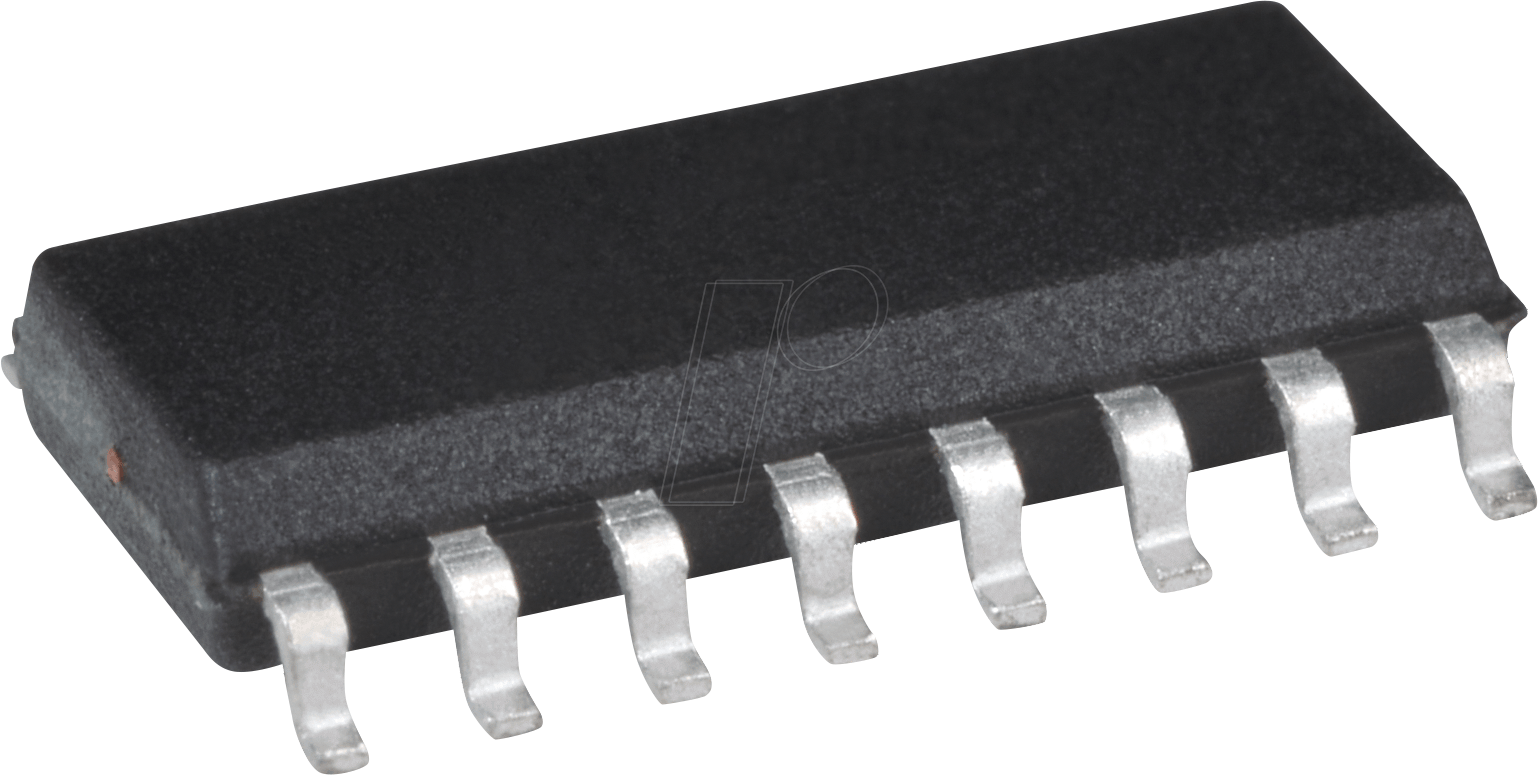

Der ULN2003A ONS: Ihre Schlüsselkomponente für zuverlässige Leistung und einfache Ansteuerung von Lasten
Sie suchen nach einer leistungsstarken und dennoch einfach zu integrierenden Lösung zur Ansteuerung von Hochstrom- und Hochspannungslasten mit geringen Logiksignalen? Der ULN2003A ONS – ein 7-Kanal-Darlington-Array mit einer Spannungsfestigkeit von 50 V und einem Strom von 500 mA pro Kanal im praktischen SO-16-Gehäuse – ist die ideale Wahl für Elektronikentwickler, Maker und Ingenieure, die Präzision und Zuverlässigkeit in ihren Schaltungen benötigen. Dieses Bauteil vereinfacht die Ansteuerung von Motoren, Relais, LEDs und anderen Verbrauchern erheblich, indem es die Brücke zwischen Mikrocontrollern und leistungsfähigeren Komponenten schlägt.
Herausragende Leistung und integrierte Schutzfunktionen
Der ULN2003A ONS zeichnet sich durch seine herausragende Fähigkeit aus, hohe Lastströme zu schalten, ohne dass zusätzliche Treiberschaltungen erforderlich sind. Jeder der sieben Darlington-Ausgangskanäle kann bis zu 500 mA liefern, was ihn zu einer vielseitigen Lösung für eine breite Palette von Anwendungen macht. Die integrierten Freilaufdioden (Flyback-Dioden) schützen die empfindlichen Logikschaltungen vor Spannungsspitzen, die beim Abschalten induktiver Lasten wie Relais oder Motoren entstehen. Dies erhöht die Lebensdauer und Zuverlässigkeit Ihrer gesamten Elektronik.
Vorteile des ULN2003A ONS im Überblick
- Hohe Strombelastbarkeit: Bis zu 500 mA pro Kanal ermöglichen die Ansteuerung einer Vielzahl von leistungsstarken Komponenten.
- Integrierte Schutzdioden: Schützen Ihre Steuerelektronik effektiv vor Rückinduktionen.
- Geringer Steuerstrom: Ermöglicht die direkte Ansteuerung durch Mikrocontroller (z.B. Arduino, Raspberry Pi) mit minimaler Stromaufnahme.
- Sieben unabhängige Kanäle: Bietet Flexibilität für komplexe Schaltungen und die gleichzeitige Steuerung mehrerer Lasten.
- Breiter Spannungsbereich: Geeignet für Anwendungen mit Versorgungsspannungen bis zu 50 V.
- Standard SO-16 Gehäuse: Einfache Integration in Standard-Leiterplattenlayouts und einfache Handhabung durch SMT-Montage (Surface Mount Technology).
- Hohe Zuverlässigkeit: Hergestellt nach strengen Qualitätsstandards für langlebigen Einsatz.
- Kosteneffiziente Lösung: Bietet exzellente Leistung zu einem wettbewerbsfähigen Preis und reduziert den Bedarf an zusätzlichen diskreten Komponenten.
Technische Spezifikationen und Anwendungsbereiche
Der ULN2003A ONS ist ein integriertes Schaltschaltkreis, das aus sieben unabhängigen NPN-Darlington-Transistorpaaren besteht. Jeder Kanal verfügt über einen Basiswiderstand, der die erforderliche Stromverstärkung für die Ansteuerung durch Mikrocontroller mit geringen Logikpegeln (typischerweise 3,3 V oder 5 V) gewährleistet. Die Ausgangstransistoren sind mit Freilaufdioden ausgestattet, um induktive Lasten zu schützen. Diese Kombination macht den ULN2003A ONS zum perfekten Bauteil für:
- Motorsteuerung: Ansteuerung von Gleichstrommotoren, Schrittmotoren und anderen Antriebselementen.
- Relaisansteuerung: Schalten von Relais für höhere Stromkreise in automatisierten Systemen.
- LED-Arrays: Helligkeitssteuerung und Ansteuerung von großen LED-Gruppen oder Displays.
- Solenoid-Ventile: Steuerung von pneumatischen oder hydraulischen Ventilen in industriellen Anwendungen.
- Generelle Lastschaltung: Jede Anwendung, bei der ein Logiksignal eine höhere Spannung oder einen höheren Strom schalten muss.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | 7-Kanal-Darlington-Array |
| Hersteller | ONS (oder ein kompatibler Hersteller, der die ULN2003A Spezifikation erfüllt) |
| Gehäuseform | SO-16 (Surface Mount) |
| Maximale Ausgangsspannung (pro Kanal) | 50 V |
| Maximale Ausgangsstrom (pro Kanal) | 500 mA (kontinuierlich) |
| Integrierte Schutzkomponenten | Freilaufdioden pro Kanal |
| Steuersignal-Kompatibilität | Kompatibel mit TTL- und 5-V-CMOS-Logikschaltungen |
| Anzahl der Kanäle | 7 |
| Thermischer Schutz | Kein expliziter integrierter thermischer Schutz angegeben, aber Überhitzung durch Überlastung zu vermeiden. |
Optimale Integration und Anwendungshinweise
Die Integration des ULN2003A ONS in Ihre Schaltung ist dank seines Standard-SO-16-Gehäuses unkompliziert. Die sieben Eingänge können direkt mit den Ausgängen Ihres Mikrocontrollers verbunden werden, wobei die Basiswiderstände bereits integriert sind. Die Ausgänge werden mit der zu schaltenden Last und der entsprechenden Spannungsquelle verbunden. Achten Sie darauf, die maximal zulässigen Spannungs- und Stromgrenzen nicht zu überschreiten, um eine optimale Leistung und Langlebigkeit des Bauteils zu gewährleisten. Eine ausreichende Wärmeableitung, insbesondere bei höheren Dauerströmen, sollte durch entsprechende Leiterbahnbreiten und gegebenenfalls durch die Platzierung auf einer kupferreichen Fläche der Platine berücksichtigt werden.
FAQ – Häufig gestellte Fragen zu ULN2003A ONS – 7-Kanal-Darlington-Arrays, 50 V, 500 mA, SO-16
Kann ich den ULN2003A ONS mit 3,3-V-Logikschaltungen verwenden?
Ja, der ULN2003A ONS ist vollständig kompatibel mit 3,3-V-Logikschaltungen. Die integrierten Basiswiderstände sorgen dafür, dass auch niedrigere Logikpegel ausreichend Strom liefern, um die Darlington-Transistoren zu schalten.
Was passiert, wenn die Last mehr als 500 mA benötigt?
Wenn Ihre Last dauerhaft mehr als 500 mA benötigt, sollten Sie den ULN2003A ONS nicht verwenden, da dies zu Überhitzung und Beschädigung des Bauteils führen kann. In solchen Fällen empfiehlt sich die Verwendung von Leistungstransistoren, die extern angesteuert werden, oder eines stärkeren integrierten Treibers.
Sind die Freilaufdioden im ULN2003A ONS ausreichend für alle induktiven Lasten?
Die integrierten Freilaufdioden sind für die meisten gängigen induktiven Lasten wie Relais und kleine DC-Motoren ausreichend. Bei sehr großen oder schnell schaltenden induktiven Lasten, die sehr hohe Spannungsspitzen erzeugen, kann es jedoch ratsam sein, zusätzliche externe Schutzbeschaltungen in Betracht zu ziehen.
Wie wird der ULN2003A ONS auf der Leiterplatte montiert?
Der ULN2003A ONS wird im SO-16-Gehäuse geliefert, was bedeutet, dass er eine Surface-Mount-Technologie (SMT) Komponente ist. Dies bedeutet, dass er direkt auf die Oberfläche einer Leiterplatte gelötet wird, typischerweise durch maschinelles Bestücken und Wellenlöten oder Reflow-Löten.
Welche Art von Lasten kann ich maximal mit jedem Kanal schalten?
Sie können mit jedem Kanal des ULN2003A ONS Lasten schalten, die einen Strom von bis zu 500 mA bei einer Spannung von bis zu 50 V benötigen. Dies umfasst eine breite Palette von Komponenten wie kleinere Gleichstrommotoren, Standard-Relaisspulen, LED-Gruppen und Solenoid-Ventile.
Kann ich mehrere Kanäle parallel schalten, um den Strom zu erhöhen?
Das parallele Schalten der Kanäle des ULN2003A ONS zur Erhöhung des Stroms wird generell nicht empfohlen. Da die Kanäle leichte Unterschiede in ihren Schalteigenschaften aufweisen können, würde ein Kanal tendenziell mehr Strom führen als die anderen, was zu ungleichmäßiger Belastung und potenzieller Beschädigung führen kann. Für höhere Ströme sind separate, leistungsfähigere Transistoren die bessere Wahl.
Bietet der ULN2003A ONS einen Überspannungsschutz für die Eingänge?
Der ULN2003A ONS verfügt nicht über einen expliziten Überspannungsschutz für die Eingänge über seine Logikpegel hinaus. Es wird empfohlen, sicherzustellen, dass die an die Eingänge angelegten Signale innerhalb der zulässigen Betriebsspannung des Bauteils liegen.
