ULN2003APW: Ihr Schlüssel zu leistungsstarken Darlington-Arrays
Benötigen Sie eine robuste Lösung zur Ansteuerung von Hochstromlasten wie Relais, Motoren oder LEDs direkt von Mikrocontrollern oder Logikschaltungen? Der ULN2003APW – ein siebenkanaliger Darlington-Array im praktischen TSSOP-16 Gehäuse – bietet hierfür eine herausragende und zuverlässige Schnittstellenlösung. Dieses Bauteil ist die ideale Wahl für Elektronik-Enthusiasten, Ingenieure und Entwickler, die eine kosteneffiziente und dennoch leistungsstarke Methode zur Pegelanpassung und Stromverstärkung suchen.
Maximale Flexibilität und Leistung für Ihre Projekte
Der ULN2003APW zeichnet sich durch seine integrierte Darlington-Schaltung aus, die eine hohe Stromverstärkung und geringe Sättigungsspannung ermöglicht. Dies bedeutet, dass Sie mit geringen Eingangssignalen problemlos hohe Lastströme schalten können, ohne Ihre empfindlichen Mikrocontroller zu überlasten. Die sieben unabhängigen Kanäle bieten zudem eine hohe Flexibilität für Projekte, die mehrere Ausgänge erfordern.
Überlegene Ansteuerung von Lasten
Herkömmliche Transistor-Schaltungen erfordern oft zusätzliche Bauteile wie Basiswiderstände und Schutzdioden, was zu höherem Bauteilaufwand und komplexeren Layouts führt. Der ULN2003APW vereint diese Funktionalitäten in einem einzigen Chip. Jedes Darlington-Paar verfügt über eine interne Basisstrom-Begrenzung und eine Freilaufdiode, die induktive Lastspitzen effektiv ableitet. Dies schützt nicht nur Ihre Steuerlogik, sondern vereinfacht auch das Schaltungsdesign erheblich.
Anwendungsbereiche des ULN2003APW
- Steuerung von Schrittmotoren, insbesondere in Verbindung mit Mikrocontrollern wie Arduino.
- Schalten von Relaisspulen für industrielle Steuerungsanwendungen.
- Ansteuerung von Hochleistungs-LED-Arrays und Beleuchtungssystemen.
- Treiber für kleine Gleichstrommotoren in Robotik- und Automatisierungsprojekten.
- Elektronische Schalter für Low-Level-Signale zur Ansteuerung von höher spannungs- oder stromführenden Komponenten.
- Schutz empfindlicher Logikpegel vor hohen Lastströmen.
- Signalverstärkung in diversen elektronischen Schaltungen.
Technische Spezifikationen im Detail
Der ULN2003APW ist für seine Zuverlässigkeit und Leistung bekannt. Seine integrierten Darlington-Transistoren sind für den Betrieb mit niedrigen Spannungen optimiert und bieten eine exzellente Stromverstärkung.
| Merkmal | Spezifikation |
|---|---|
| Typ | Siebenkanaliger Darlington-Array |
| Gehäuse | TSSOP-16 (Thin Shrink Small Outline Package) |
| Maximale Ausgangsstrom pro Kanal | 500 mA (typisch) |
| Maximale Ausgangsspannung pro Kanal | 50 V |
| Integrierte Freilaufdioden | Ja, für jeden Kanal |
| Integrierte Basisstrom-Begrenzung | Ja |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Eingangsspannung (Logik-Kompatibilität) | Kompatibel mit TTL- und CMOS-Logik (typischerweise 3.3V und 5V Systeme) |
Optimierte Leistung durch integrierte Schutzschaltungen
Die im ULN2003APW integrierten Freilaufdioden sind ein entscheidender Vorteil bei der Ansteuerung induktiver Lasten. Beim Abschalten einer induktiven Last wie einer Relaisspule entstehen Spannungsspitzen, die die Ausgangstransistoren beschädigen könnten. Die integrierten Dioden bilden einen Rückweg für den induzierten Strom, wodurch diese schädlichen Spannungsspitzen abgefangen und die Lebensdauer des Bauteils sowie der umgebenden Elektronik signifikant erhöht wird.
Das TSSOP-16 Gehäuse: Kompakt und effizient

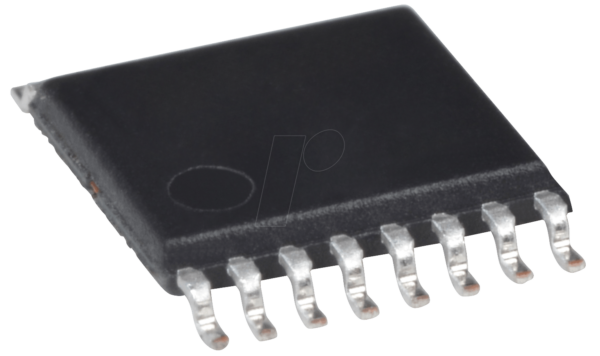

Das TSSOP-16 Gehäuse des ULN2003APW bietet eine hervorragende Balance zwischen Bauraum und Wärmeableitung. Diese kompakte Bauform ermöglicht eine hohe Integrationsdichte auf Ihrer Platine, was besonders in platzbeschränkten Anwendungen von Vorteil ist. Die geringe Bauhöhe erleichtert zudem das Routing von Leiterbahnen und die Bestückung.
Warum der ULN2003APW Ihre erste Wahl sein sollte
Der ULN2003APW ist mehr als nur ein einfacher Treiber. Er ist eine durchdachte Lösung, die Entwicklern ermöglicht, ihre Designs zu vereinfachen, die Zuverlässigkeit zu erhöhen und gleichzeitig die Kosten zu senken. Die Kombination aus hoher Strombelastbarkeit, integrierten Schutzfunktionen und universeller Logikkompatibilität macht ihn zu einem unverzichtbaren Baustein in vielen elektronischen Projekten.
FAQ – Häufig gestellte Fragen zu ULN 2003 APW – Seven-Darlington-Arrays, TSSOP-16
Was genau ist ein Darlington-Array und wofür wird es verwendet?
Ein Darlington-Array ist eine integrierte Schaltung, die mehrere Darlington-Transistorpaare enthält. Jedes Paar besteht aus zwei hintereinander geschalteten bipolaren Transistoren, was zu einer sehr hohen Stromverstärkung führt. Sie werden verwendet, um einen kleinen Eingangsstrom in einen viel größeren Ausgangsstrom umzuwandeln, um damit Hochstromlasten wie Motoren, Relais oder LEDs zu steuern, die nicht direkt von Mikrocontrollern oder Logikgattern angesteuert werden können.
Welche Art von Lasten kann ich mit dem ULN2003APW steuern?
Der ULN2003APW ist ideal für die Ansteuerung von Lasten mit hoher Stromaufnahme, darunter Relaisspulen, Gleichstrommotoren, bipolare Schrittmotoren (oft in einer 2-Phasen-Konfiguration), Hochleistungs-LEDs und andere Schaltelemente, die mehr Strom benötigen, als ein Mikrocontroller-Pin liefern kann.
Ist der ULN2003APW mit TTL- und CMOS-Logik kompatibel?
Ja, der ULN2003APW ist typischerweise mit beiden Logikfamilien kompatibel. Er kann mit 5V TTL-Signalen sowie mit den meisten 3.3V und 5V CMOS-Signalen verwendet werden, um die entsprechenden Ausgänge zu aktivieren. Die Eingangsstromschwellen sind so ausgelegt, dass sie von den Ausgängen gängiger Mikrocontroller und Logik-ICs zuverlässig angesteuert werden können.
Welchen Vorteil bieten die integrierten Freilaufdioden?
Die integrierten Freilaufdioden sind entscheidend für den Schutz des Bauteils und der Steuerlogik, wenn induktive Lasten (wie Relaisspulen oder Motoren) geschaltet werden. Wenn die Stromzufuhr zu einer induktiven Last unterbrochen wird, speichert die Induktivität Energie und erzeugt eine hohe Rückkopplungsspannung. Die Freilaufdiode leitet diese Energie sicher ab, verhindert so schädliche Spannungsspitzen und schützt die Ausgangstransistoren des ULN2003APW.
Was bedeutet TSSOP-16 und welche Vorteile hat dieses Gehäuse?
TSSOP steht für Thin Shrink Small Outline Package. Dies ist eine kompakte Oberflächenmontage-Bauform für integrierte Schaltkreise. Das TSSOP-16 Gehäuse bedeutet, dass der Chip 16 Anschlusspins hat und in dieser schlanken, flachen Bauform untergebracht ist. Vorteile sind eine geringe Baugröße, die Platz auf der Leiterplatte spart, eine gute thermische Leistung für seine Größe und einfache Bestückung auf der Leiterplatte.
Wie vermeide ich eine Überlastung der einzelnen Kanäle?
Um eine Überlastung der einzelnen Kanäle zu vermeiden, sollten Sie sicherstellen, dass der maximale Dauerstrom, den Ihre Last benötigt, unterhalb der maximal zulässigen Ausgangsstromstärke pro Kanal des ULN2003APW liegt (typischerweise 500 mA). Wenn Ihre Last mehr Strom benötigt, müssen Sie möglicherweise mehrere Kanäle parallel schalten (mit entsprechenden Vorsichtsmaßnahmen) oder eine leistungsfähigere Treiberschaltung verwenden. Überprüfen Sie immer das Datenblatt für die genauen Spezifikationen.
Kann ich den ULN2003APW für hohe Spannungen verwenden?
Der ULN2003APW kann Lasten bis zu 50 Volt schalten. Für Anwendungen, die höhere Spannungen erfordern, müssen Sie möglicherweise andere Treiber-ICs oder separate Transistoren mit höherer Spannungsfestigkeit in Betracht ziehen.
