ULN2003AD: Die ultimative Lösung für leistungsstarke Schaltanwendungen
Entdecken Sie den ULN2003AD, einen leistungsfähigen Darlington-Array-Treiber, der speziell für die Ansteuerung von Lasten wie Relais, Spulen und LEDs entwickelt wurde. Wenn Sie in Ihren Elektronikprojekten auf zuverlässige und effiziente Stromversorgung angewiesen sind, bietet Ihnen dieser IC die nötige Leistung und Präzision. Ideal für Hobbyisten, Ingenieure und Maker, die komplexe Schaltungen mit hohen Stromanforderungen umsetzen möchten.
Maximale Leistung für Ihre Schaltaufgaben
Der ULN2003AD ist mehr als nur ein einfacher Transistor. Er integriert sieben unabhängige Darlington-Transistorpaare in einem einzigen Gehäuse, was ihn zu einer äußerst kompakten und effizienten Lösung für Ihre Schaltanforderungen macht. Diese integrierte Lösung vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten externen Komponenten. Jedes Darlington-Paar ist für eine hohe Strombelastbarkeit ausgelegt, was ihn zur idealen Wahl für die Ansteuerung von Motoren, Relaisspulen und anderen induktiven Lasten macht, die einen erheblichen Einschaltstrom benötigen.
Die überlegene Wahl für anspruchsvolle Projekte
Im Vergleich zu Standard-Einzeltransistorlösungen bietet der ULN2003AD eine Reihe von entscheidenden Vorteilen, die ihn zur überlegenen Wahl für anspruchsvolle Anwendungen machen:
- Integrierte Schutzdioden: Jedes Darlington-Paar verfügt über integrierte Freilaufdioden (Flyback Diodes), die induktive Lastspitzen effektiv absorbieren und so die dahinterliegende Steuerschaltung vor Beschädigungen schützen. Dies eliminiert die Notwendigkeit externer Schutzdioden und vereinfacht das Schaltungslayout.
- Hohe Stromverstärkung: Die Darlington-Konfiguration sorgt für eine extrem hohe Stromverstärkung, wodurch selbst schwache Steuersignale aus Mikrocontrollern oder Logikschaltungen ausreichen, um die gewünschten hohen Lastströme zu schalten.
- Kompatibilität mit Logikpegeln: Der ULN2003AD ist für den Betrieb mit niedrigen Logikspannungen konzipiert, was eine direkte Ansteuerung von TTL- und CMOS-Logikbausteinen ermöglicht, ohne dass zusätzliche Pegelwandler erforderlich sind.
- Platzersparnis und reduzierter Verdrahtungsaufwand: Durch die Integration von sieben Treibern in einem Gehäuse und die integrierten Schutzschaltungen reduziert der ULN2003AD signifikant den Platzbedarf auf der Platine und den Verdrahtungsaufwand, was zu kompakteren und wartungsfreundlicheren Designs führt.
- Zuverlässigkeit und Robustheit: Die sorgfältige Konstruktion und die hochwertige Fertigung gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit, auch unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Leistungsmerkmale

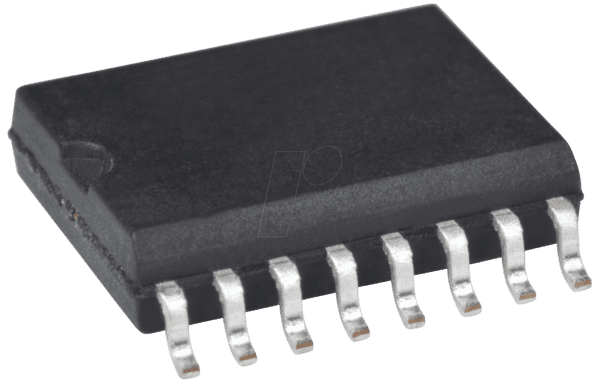

Der ULN2003AD ist in einem robusten SOIC-16 Gehäuse untergebracht, das eine einfache Integration in Standard-SMD-Fertigungsprozesse ermöglicht. Seine vielseitigen Eigenschaften machen ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von Anwendungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| IC-Typ | Seven-Darlington-Arrays |
| Gehäuse | SOIC-16 (Small Outline Integrated Circuit, 16 Pins) |
| Anzahl der Kanäle | 7 unabhängige Darlington-Ausgänge |
| Maximale Collector-Strom pro Kanal | 500 mA (kontinuierlich), Spitzenströme je nach Kühlung und Dauer |
| Maximale Collector-Emitter-Spannung pro Kanal | 50 V |
| Integrierte Schutzschaltung | Ja, Freilaufdioden für jede Ausgangsstufe zum Schutz vor induktiven Lasten |
| Eingangsspannung (Logikpegel) | Kompatibel mit TTL und CMOS Logikpegeln |
| Betriebstemperaturbereich | -20°C bis +75°C (typisch, kann je nach Hersteller variieren) |
| Anwendungsbereiche | Ansteuerung von Relais, Spulen, Schrittmotoren, LEDs, Bürstenmotoren und anderen Hochstromlasten |
| Signalverarbeitung | Bis zu 7 parallele Schaltausgänge von einem einzigen Mikrocontroller-Port steuerbar |
Vielfältige Einsatzmöglichkeiten für den ULN2003AD
Die Robustheit und Flexibilität des ULN2003AD ermöglichen seinen Einsatz in einem breiten Spektrum von Elektronikprojekten. Seine Fähigkeit, hohe Ströme zu schalten und gleichzeitig empfindliche Mikrocontroller-Ausgänge zu schützen, macht ihn zu einer bevorzugten Wahl für:
- Automatisierungstechnik: Steuerung von industriellen Relais, Magnetventilen und Aktoren.
- Robotik: Ansteuerung von Gleichstrommotoren für Gelenke und Fahrwerke, Steuerung von Servomotoren über integrierte Schaltungen.
- Hausautomation: Schalten von Beleuchtungssystemen, Heizungsventilen oder Haushaltsgeräten über eine zentrale Steuereinheit.
- Audioverstärker: Als Treiberstufe für Lautsprecherrelais oder zur Ansteuerung von Induktivitäten in Filterkreisen.
- Experimentelle Elektronik und Prototyping: Erprobung von Schaltungen mit unterschiedlichen Lasttypen ohne die Sorge um die Überlastung von Mikrocontroller-Ausgängen.
- Display-Treiber: Ansteuerung von 7-Segment-Anzeigen oder anderen LED-Arrays, insbesondere wenn höhere Ströme erforderlich sind.
Die integrierten Freilaufdioden sind ein besonders wichtiger Aspekt bei der Ansteuerung von induktiven Lasten wie Relaisspulen oder Motoren. Beim Ausschalten einer solchen Last entstehen Spannungsspitzen (Induktionsspitzen), die die Transistoren beschädigen können. Die im ULN2003AD integrierten Dioden leiten diese Spannungsspitzen sicher ab und schützen so die Ausgangstransistoren und die vorgeschaltete Steuerelektronik. Dies vereinfacht das Schaltungsdesign erheblich, da keine externen Schutzdioden mehr benötigt werden.
Darüber hinaus ermöglicht die hohe Stromverstärkung der Darlington-Transistoren eine direkte Ansteuerung aus den schwachen Ausgangssignalen von Mikrocontrollern wie Arduino, Raspberry Pi oder ESP32. Sie müssen keine zusätzlichen Treiber- oder Pufferstufen integrieren, was den Platzbedarf auf der Platine minimiert und die Entwicklungszeit verkürzt.
FAQ – Häufig gestellte Fragen zu ULN 2003 AD – Seven-Darlington-Arrays, SOIC-16
Was ist ein Darlington-Array und wofür wird es verwendet?
Ein Darlington-Array ist ein integrierter Schaltkreis (IC), der mehrere Darlington-Transistorpaare enthält. Jedes Paar bietet eine sehr hohe Stromverstärkung und ist ideal für das Schalten von Lasten mit höherem Strombedarf, wie z.B. Relais, Motoren oder LEDs, mit geringen Eingangssignalen von Mikrocontrollern oder Logikgattern.
Warum sollte ich einen ULN2003AD anstelle von einzelnen Transistoren verwenden?
Der ULN2003AD bietet erhebliche Vorteile gegenüber einzelnen Transistoren: Er integriert sieben Darlington-Treiber in einem einzigen Gehäuse, was Platz spart und den Verdrahtungsaufwand reduziert. Zudem sind Schutzdioden für induktive Lasten bereits integriert, was den Schutz der Steuerschaltung gewährleistet und externe Bauteile überflüssig macht.
Welche Art von Lasten kann ich mit dem ULN2003AD steuern?
Der ULN2003AD eignet sich hervorragend zum Steuern von Relaisspulen, kleinen Gleichstrommotoren, Schrittmotoren, Leuchtdioden (LEDs), Solenoidventilen und anderen Lasten, die mehr Strom benötigen, als ein Mikrocontroller-Pin direkt liefern kann.
Kann der ULN2003AD mit 5V-Logikpegeln arbeiten?
Ja, der ULN2003AD ist direkt mit TTL- und CMOS-Logikpegeln kompatibel, was eine einfache Ansteuerung mit gängigen Mikrocontrollern (z.B. Arduino, Raspberry Pi) ermöglicht, die oft mit 5V oder 3,3V arbeiten.
Was bedeutet die Bezeichnung SOIC-16?
SOIC steht für Small Outline Integrated Circuit. Die Zahl 16 gibt die Anzahl der Pins an, die der integrierte Schaltkreis hat. SOIC-Gehäuse sind Standard für oberflächenmontierte Bauteile und ermöglichen eine einfache Bestückung von Leiterplatten.
Welche maximale Stromstärke kann ein einzelner Kanal des ULN2003AD schalten?
Ein einzelner Kanal des ULN2003AD kann typischerweise bis zu 500 mA kontinuierlich schalten. Für höhere Spitzenströme oder bei längerer Belastung sollte die Wärmeableitung beachtet werden.
Sind externe Schutzdioden notwendig, wenn ich induktive Lasten wie Relais steuere?
Nein, der ULN2003AD verfügt über integrierte Freilaufdioden für jeden Ausgangskanal. Diese schützen die Ausgangstransistoren und die vorgeschaltete Logik effektiv vor den Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen.
