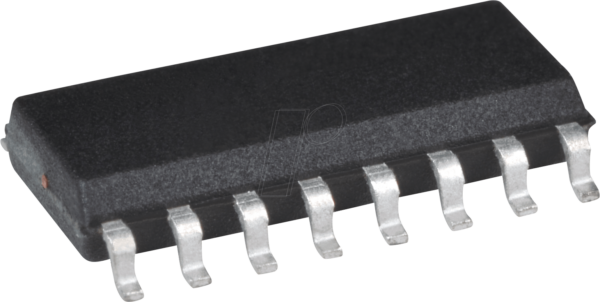

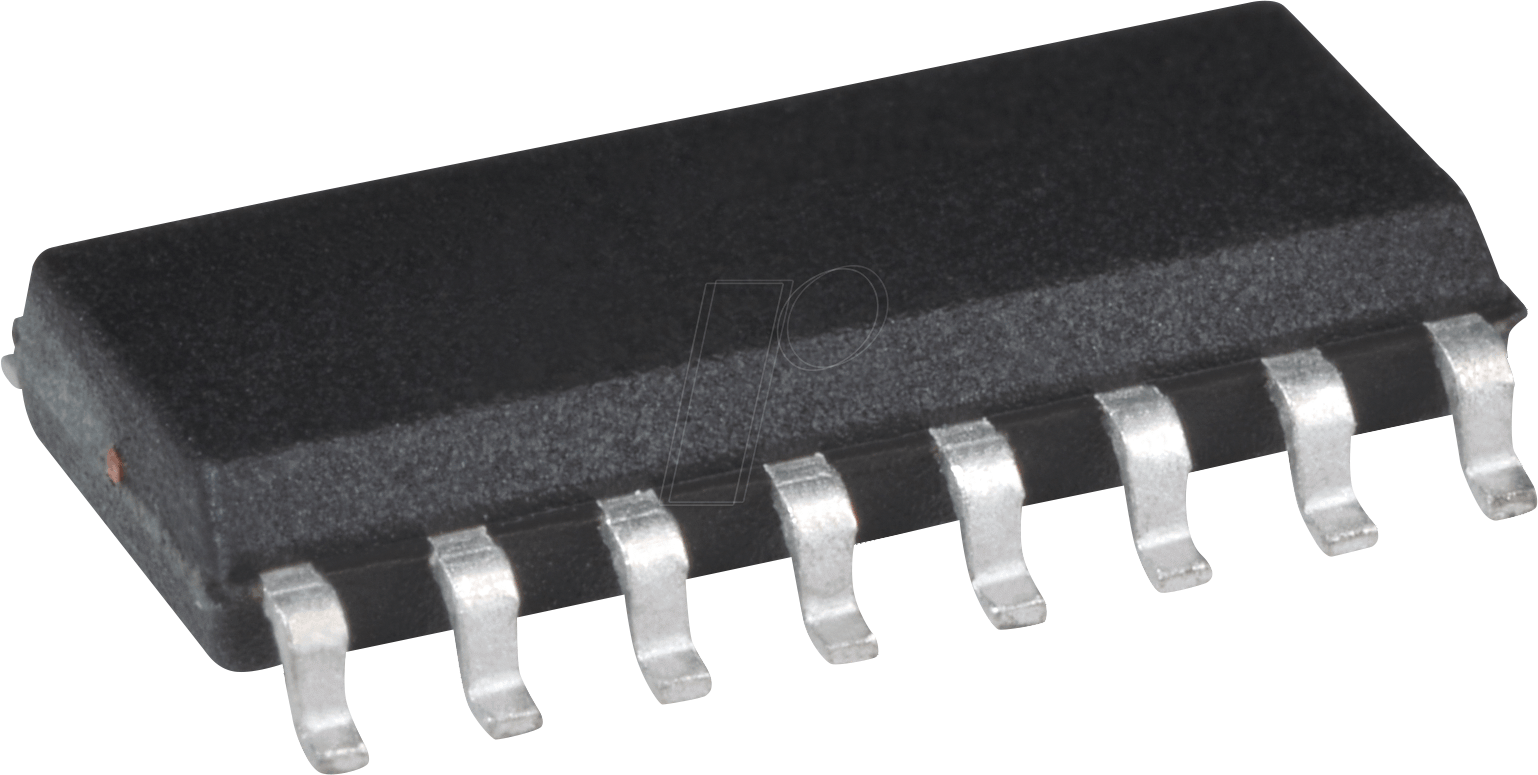

ULN 2001D – Sieben Darlington-Arrays für präzise Schaltvorgänge in Ihrer Elektronik
Für Entwickler, Ingenieure und Hobbyisten, die zuverlässige und leistungsstarke Schaltlösungen für ihre elektronischen Projekte benötigen, bietet der ULN 2001D eine entscheidende Antwort. Dieses Sieben-Darlington-Array im SO-16 Gehäuse löst das Problem der Ansteuerung von Lasten mit höherem Strombedarf, die von Mikrocontrollern oder Logik-ICs nicht direkt bewältigt werden können. Es ist die ideale Komponente für alle, die eine robuste Schnittstelle zwischen empfindlichen Steuersignalen und leistungsintensiven Aktoren wie Relais, Spulen oder LEDs suchen.
Überlegene Leistung und Flexibilität
Der ULN 2001D zeichnet sich durch seine integrierte Darlington-Schaltung aus, die eine hohe Stromverstärkung und einen geringen Eingangsstrombedarf bietet. Dies macht ihn der Standardlösung, bei der einzelne Transistoren oder diskrete Darlington-Stufen erforderlich wären, weit überlegen. Die integrierte Schutzbeschaltung gegen Überspannungen und Rückstromdioden erhöht die Zuverlässigkeit und schützt die nachgeschaltete Elektronik. Seine Sieben unabhängigen Kanäle ermöglichen die gleichzeitige Ansteuerung mehrerer Lasten, was die Komplexität von Schaltungen reduziert und wertvollen Platz auf der Platine spart. Im Vergleich zu einfacheren Transistorarrays bietet der ULN 2001D durch die Darlington-Struktur eine deutlich verbesserte Stromtreiberfähigkeit bei gleichzeitig reduziertem Steuerstrom.
Technische Schlüsselvorteile des ULN 2001D
- Hohe Strombelastbarkeit pro Kanal: Jeder Darlington-Ausgang kann Ströme bis zu 500 mA zuverlässig verarbeiten, was die Ansteuerung einer breiten Palette von Lasten ermöglicht.
- Integrierte Freilaufdioden: Zum Schutz vor Spannungsspitzen beim Schalten induktiver Lasten sind Schutzdioden integriert, was den Bedarf an externen Komponenten reduziert.
- Hohe Eingangs-Impedanz: Benötigt nur einen geringen Steuerstrom, was ihn ideal für den Einsatz mit Mikrocontrollern mit begrenzten Ausgangsströmen macht.
- Geringer Sättigungsspannungsabfall: Minimiert Leistungsverluste und Wärmeentwicklung, was zu einer effizienteren Schaltung führt.
- Kompatibilität mit TTL und CMOS: Lässt sich nahtlos in verschiedene digitale Logikfamilien integrieren.
- SO-16 Gehäuse: Bietet eine kompakte Bauform für platzsparende Anwendungen und einfache Montage auf Leiterplatten.
- Robustheit und Zuverlässigkeit: Entwickelt für den Dauerbetrieb in anspruchsvollen Umgebungen.
Anwendungsbereiche für den ULN 2001D
Der ULN 2001D ist ein universeller Baustein für eine Vielzahl von elektronischen Applikationen, bei denen das Treiben von Lasten im Vordergrund steht:
- Relaisansteuerung: Steuerung von Relais in Automatisierungs- und Steuerungssystemen.
- Motortreiber: Ansteuerung kleiner DC-Motoren oder Schrittmotoren, oft in Verbindung mit H-Brücken.
- LED-Anzeigen: Leistungsstarke Ansteuerung von LED-Arrays oder hellen LEDs, insbesondere bei Bedarf an höherer Helligkeit oder größeren Anzahlen.
- Elektromagnete und Solenoide: Ansteuerung von Ventilen, Aktoren und anderen elektromagnetischen Komponenten.
- Industrielle Steuerungen: Integration in SPS-Systeme und industrielle Automatisierungslösungen.
- Labor und Prototyping: Ein unverzichtbarer Baustein für Entwickler und Hobbyisten zur Erstellung flexibler und leistungsfähiger Schaltungen.
- Signalaufbereitung: Als Interface zwischen Niedrigstrom-Signalen und Hochstrom-Aktoren.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Typ | Sieben Darlington-Arrays |
| Hersteller-Teilenummer | ULN 2001D |
| Gehäusetyp | SO-16 (Small Outline Package) |
| Anzahl der Kanäle | 7 |
| Max. Collector Strom pro Kanal | 500 mA (typisch) |
| Max. Collector-Emitter Spannung (Vce) | 50 V |
| Integrierte Schutzdioden | Ja (Freilaufdioden) |
| Eingangsspannung für High-Level (Vih) | 2 V (typisch) |
| Ausgangssättigungsspannung (Vce(sat)) | 1 V (typisch bei 350 mA) |
| Betriebstemperaturbereich | -20°C bis +85°C |
| Logikkompatibilität | TTL, CMOS |
| Bauform der Transistoren | Darlington-Konfiguration |
| Energieeffizienz | Hohe Stromverstärkung reduziert Steuerstrombedarf |
Häufig gestellte Fragen zu ULN 2001D – Sieben Darlington-Arrays, SO-16
Was genau ist ein Darlington-Array und welche Vorteile bietet es?
Ein Darlington-Array ist eine integrierte Schaltung, die mehrere Darlington-Transistorpaare enthält. Ein Darlington-Transistorpaar besteht aus zwei miteinander verbundenen Bipolar-Transistoren, die zusammen eine sehr hohe Stromverstärkung erzielen. Dies bedeutet, dass selbst ein sehr kleiner Eingangsstrom einen großen Ausgangsstrom steuern kann. Der Hauptvorteil des ULN 2001D ist seine Fähigkeit, leistungsintensive Lasten mit einem minimalen Steuerstrom von empfindlichen Mikrocontrollern oder Logik-ICs anzusteuern, ohne diese zu überlasten.
Kann der ULN 2001D induktive Lasten wie Relais oder Spulen sicher schalten?
Ja, der ULN 2001D ist speziell für das Schalten von induktiven Lasten konzipiert. Er verfügt über integrierte Freilaufdioden an jedem Ausgang. Diese Dioden leiten die induktiv gespeicherte Energie ab, wenn die Last abgeschaltet wird, und verhindern so schädliche Spannungsspitzen, die andere Komponenten in der Schaltung zerstören könnten. Dies macht ihn zu einer sicheren und zuverlässigen Wahl für Relais-, Magnetspulen- und Solenoidanwendungen.
Welche Art von Lasten kann ich mit den einzelnen Kanälen des ULN 2001D maximal ansteuern?
Jeder einzelne Kanal des ULN 2001D kann typischerweise Lasten mit einem Strom von bis zu 500 mA steuern. Dies ist ausreichend für die Ansteuerung einer Vielzahl von Geräten wie Standard-Relais, kleineren DC-Motoren, Solenoiden oder auch einer größeren Anzahl von LEDs in einer Reihenschaltung, abhängig von deren Strombedarf. Es ist jedoch wichtig, den maximalen Gesamtstrom für das Gerät sowie die thermischen Grenzen zu berücksichtigen.
Wie integriere ich den ULN 2001D in meine bestehende Schaltung?
Die Integration des ULN 2001D ist unkompliziert. Die Eingangspins (typischerweise über die Nummerierung des SO-16 Gehäuses bestimmt) werden mit den Ausgangssignalen Ihres Mikrocontrollers oder Logik-ICs verbunden. Die Stromversorgung wird an die Vcc-Pins und die Masse an die GND-Pins angeschlossen. Die Ausgangspins des Arrays werden dann direkt mit den entsprechenden Lasten (z.B. Spulenenden von Relais) verbunden, wobei das andere Ende der Last an die positive Versorgungsspannung angeschlossen wird.
Benötige ich zusätzliche Komponenten, wenn ich den ULN 2001D verwende?
Für die meisten Standardanwendungen sind keine zusätzlichen Komponenten notwendig, da der ULN 2001D bereits integrierte Schutzdioden und eine hohe Stromverstärkung bietet. Bei sehr spezifischen oder extremen Anforderungen, wie z.B. extrem hohen induktiven Lasten, die über die Kapazität der internen Dioden hinausgehen, oder bei der Notwendigkeit von Strom-Limitierungen, könnten zusätzliche externe Komponenten wie Widerstände oder stärkere Schutzdioden erwogen werden. Für die allgemeine Anwendung ist er jedoch eine Standalone-Lösung.
Ist der ULN 2001D mit allen gängigen Mikrocontrollern kompatibel?
Ja, der ULN 2001D ist mit den meisten gängigen Mikrocontrollern kompatibel, die TTL- (Transistor-Transistor Logic) oder CMOS- (Complementary Metal-Oxide-Semiconductor) Logikpegel verwenden. Dies schließt beliebte Architekturen wie Arduino (AVR), Raspberry Pi (ARM), ESP32, PIC und viele andere mit ein. Sein geringer Eingangsstrombedarf stellt sicher, dass die digitalen Ausgänge dieser Mikrocontroller nicht überlastet werden.
Wie wichtig ist die Kühlung bei der Verwendung des ULN 2001D?
Die Kühlung ist ein wichtiger Faktor, besonders wenn das Gerät an seiner Leistungsgrenze betrieben wird. Der ULN 2001D hat zwar integrierte Schutzfunktionen, um die Leistungsverluste zu minimieren, aber bei kontinuierlichem Betrieb mit hohen Strömen kann die Wärmeentwicklung relevant werden. Das SO-16 Gehäuse bietet eine gewisse Wärmeableitung, aber bei Dauervollastbetrieb, insbesondere in beengten oder schlecht belüfteten Umgebungen, kann eine zusätzliche Kühlung durch den Einsatz von Wärmeleitpads oder eine gute Luftzirkulation auf der Platine sinnvoll sein, um die Lebensdauer und Zuverlässigkeit des Bauteils zu maximieren.
